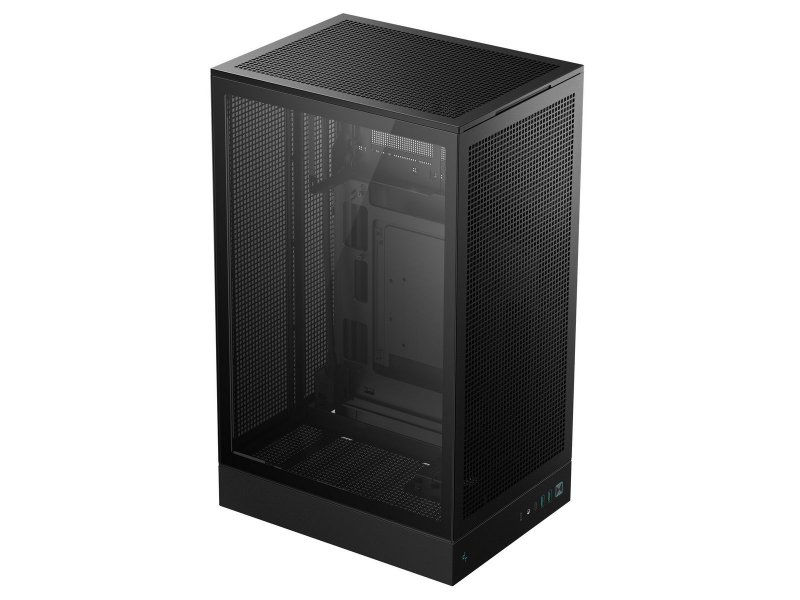

Корпус DeepCool CH270 [R-CH270-BKNGM0-G-1] черный

DeepCool CH270 — компактный корпус типоразмера Mini-ITX с вертикальной ориентацией материнской платы, поддерживающий платы Micro-ATX и Mini-ITX. Боковое окно из закалённого стекла и металлическая сетка фронтальной панели обеспечивают вентиляцию и визуальный доступ к компонентам — корпус рассчитан на сборки с мощным воздушным или жидкостным охлаждением в ограниченном форм-факторе.

• Форм-фактор: Mini-ITX / Micro-ATX, вертикальная ориентация платы
• Видеокарта: до 413 мм
• СЖО: радиатор до 360 мм (боковой монтаж)
• Для кого: компактные игровые и рабочие сборки с акцентом на охлаждение

Коротко — для кого этот корпус

DeepCool CH270 — выбор для тех, кто строит производительную систему в компактном корпусе и не готов жертвовать охлаждением или длиной видеокарты. Корпус вмещает платы Micro-ATX и Mini-ITX, видеокарту длиной до 413 мм и кулер высотой до 174 мм, при этом габариты остаются скромными: 225 × 486 × 296 мм.

Главные плюсы и ограничения DeepCool CH270

CH270 убедительно работает как основа для компактной высокопроизводительной сборки — при условии, что сценарии вписываются в ограничения форм-фактора.

• ✓ Боковое окно из закалённого стекла — полный обзор компонентов без пластикового налёта
• ✓ Поддержка радиатора СЖО до 360 мм при боковом монтаже — редкость для Mini-ITX-корпусов
• ✓ Видеокарта до 413 мм помещается без адаптеров и перестановок
• ✓ Фронтальный USB Type-C (3.2 Gen 2) и два USB-A на передней панели
• ✓ Пылевые фильтры на всех четырёх сторонах — сверху, снизу, спереди и сзади

• ✗ Максимальная длина блока питания — 150 мм: стандартные ATX-блоки длиннее 150 мм не подойдут, нужен SFX или короткий ATX
• ✗ Всего по одному отсеку для 2,5″ и 3,5″ накопителей — для многодисковых NAS-сборок не предназначен
• ✗ В комплекте только документация и крепёж — вентиляторы приобретаются отдельно

Охлаждение и вентиляция — что реально помещается

Места для вентиляторов и радиаторов в DeepCool CH270

DeepCool CH270 поддерживает до семи вентиляторов суммарно и радиаторы СЖО в двух зонах монтажа. Боковая стенка принимает радиатор до 360 мм — это трёхсекционная система охлаждения с тремя вентиляторами 120 мм или двумя 140 мм. По информации производителя, именно боковой монтаж является основным для СЖО в этом корпусе.

Верхняя зона рассчитана на два вентилятора 120 мм, нижняя — на один 120 мм. Нижний монтажный размер радиатора СЖО составляет 120 мм. Кулер процессора вписывается при высоте до 174 мм — это покрывает большинство башенных кулеров средней категории.

Металлическая сетка фронтальной панели работает на приток: воздух проходит свободно и не создаёт ощутимого сопротивления потоку. Пылевые фильтры установлены на всех четырёх сторонах — чистить их можно без разборки корпуса.

Совместимость с блоком питания

Ключевое ограничение DeepCool CH270 — максимальная длина блока питания 150 мм. Корпус поддерживает форм-факторы ATX и SFX, но большинство стандартных ATX-блоков длиннее 150 мм и физически не поместятся. Блок питания размещается сверху.

Перед сборкой стоит уточнить длину выбранного блока питания в спецификациях производителя — это критический параметр для данного корпуса. SFX-блоки, как правило, укладываются в ограничение без затруднений.

Совет от Редакции FormulaTV: «При сборке в CH270 начинайте подбор комплектующих именно с блока питания — верхнее расположение БП при длине более 150 мм сделает сборку невозможной. Проверяйте длину в паспорте конкретного блока, а не серии целиком: у одного вендора блоки 550 Вт и 850 Вт могут различаться по длине на 20–40 мм».

Совместимость с материнской платой и видеокартой

Какие платы поддерживает DeepCool CH270

DeepCool CH270 совместим с платами форм-факторов Micro-ATX и Mini-ITX в стандартном исполнении. Корпус также поддерживает платы Micro-ATX с разъёмами на обратной стороне (Back-Connect) — актуально для сборок с чистой кабельной стороной без видимых проводов со стороны стекла.

Ориентация материнской платы — вертикальная. Горизонтальных слотов расширения четыре — достаточно для установки видеокарты и одной-двух дополнительных карт расширения.

Максимальная длина видеокарты и вырез под кулер

DeepCool CH270 вмещает видеокарту длиной до 413 мм — согласно спецификации производителя. Это перекрывает большинство флагманских GPU на рынке, включая трёхслотовые решения от ведущих производителей.

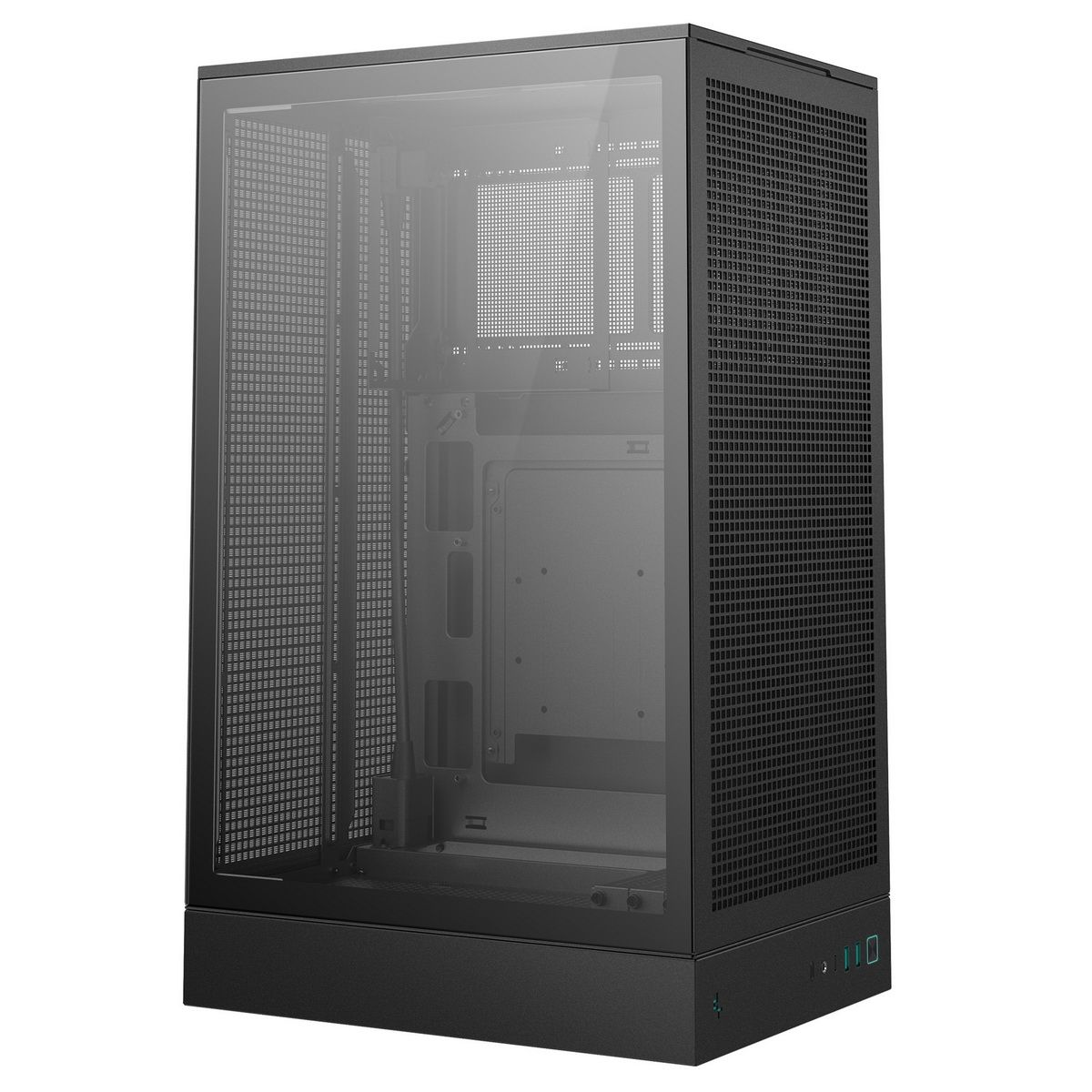

Вырез в зоне крепления кулера CPU присутствует: замена термопасты или перемонтаж башенного кулера проводятся без демонтажа материнской платы из корпуса. Прокладка кабелей предусмотрена за задней стенкой — это сохраняет пространство внутри основного объёма и не перекрывает обзор через стекло.

Дизайн и передняя панель

Конструкция и материалы DeepCool CH270

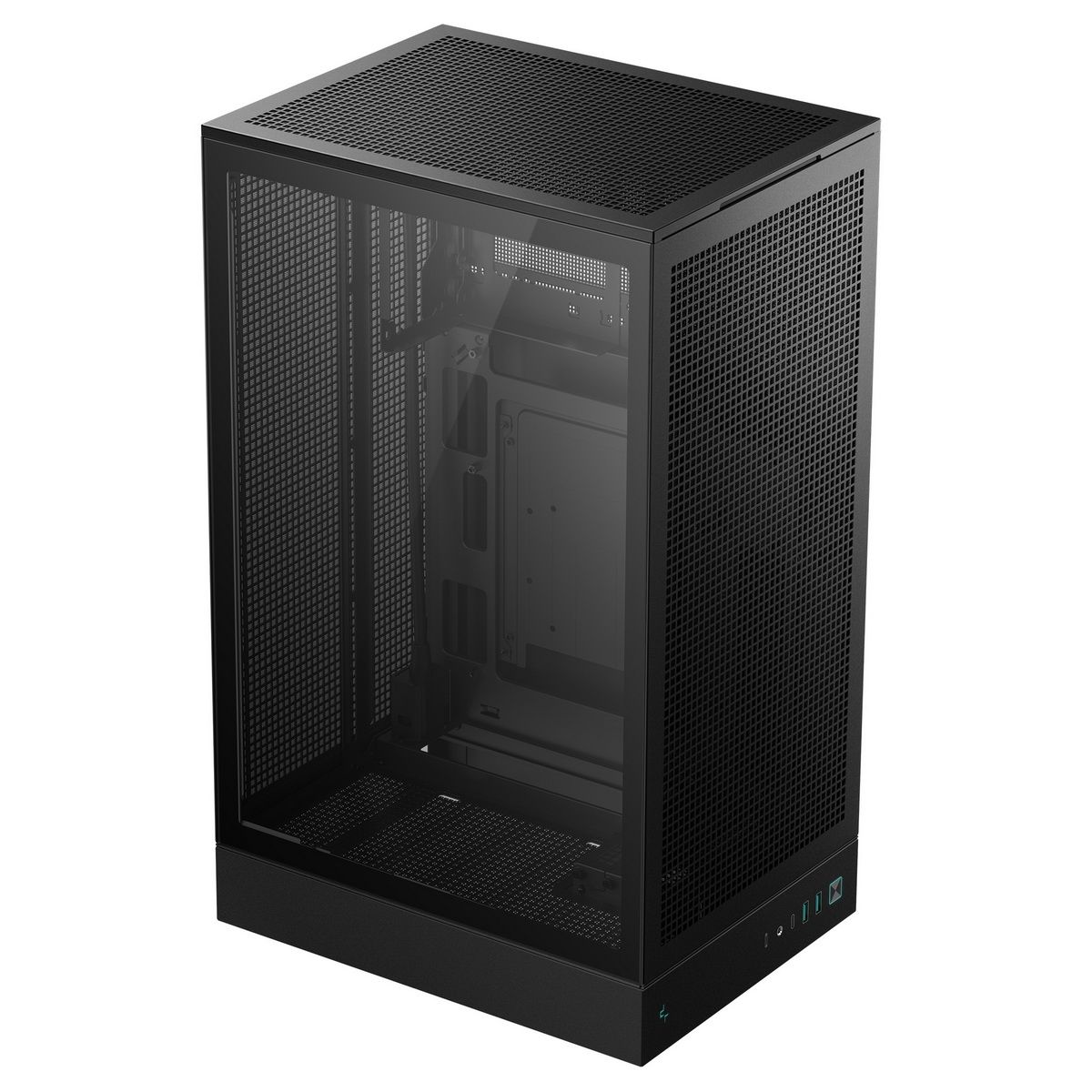

DeepCool CH270 выполнен из комбинации стали, пластика и стекла. Боковое окно расположено слева и изготовлено из закалённого стекла. Фронтальная панель — металлическая сетка, которая служит одновременно эстетическим и функциональным элементом: обеспечивает свободный приток воздуха без декоративных заглушек.

Боковые панели фиксируются винтами сбоку и снизу. Габариты корпуса: 225 мм в ширину, 486 мм в высоту, 296 мм в глубину. Вес — 5,8 кг. Страна производства — Китай.

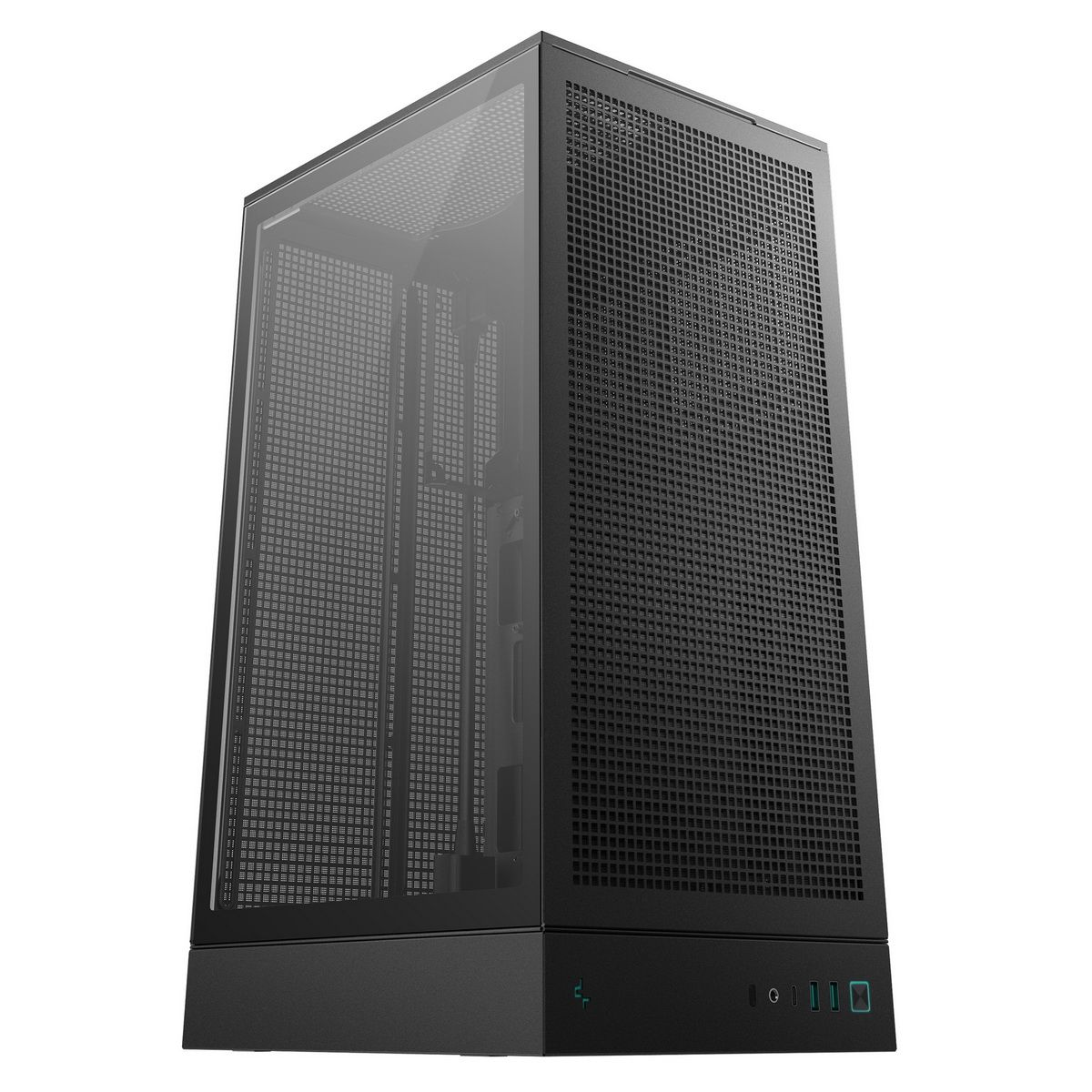

Передняя панель ввода-вывода CH270

Передняя панель расположена в нижней части фронтальной стороны корпуса. По информации производителя, она включает: два порта USB 3.2 Gen 1 Type-A, один порт USB 3.2 Gen 2 Type-C и разъём 3,5 мм jack для одновременного подключения наушников и микрофона.

Расположение портов внизу — характерное решение для вертикальных Mini-ITX-корпусов: кабели уходят вниз и не мешают обзору стеклянной боковины при размещении системного блока на столе или открытом стенде.

Совет от Редакции FormulaTV: «USB-C на передней панели работает в режиме 3.2 Gen 2 (до 10 Гбит/с) — это достаточно для быстрых внешних SSD и зарядки современных устройств. Убедитесь, что ваша материнская плата имеет соответствующий внутренний разъём USB 3.2 Gen 2 Type-C: на бюджетных платах Micro-ATX он встречается не всегда».

С чем сравнить в России?

DeepCool CH270 конкурирует с компактными корпусами Mini-ITX/Micro-ATX, доступными на российском рынке. Ниже — сравнение по ключевым параметрам для сборок аналогичного класса.

Инженерный компромисс

Главный trade-off DeepCool CH270 — баланс между компактностью и длиной блока питания. Корпус вмещает видеокарту до 413 мм и радиатор до 360 мм, однако максимальная длина БП ограничена 150 мм. Это сужает выбор блоков питания: стандартные ATX-модели длиннее этого значения в большинстве случаев не подойдут.

Второй компромисс — хранилище. Один отсек 2,5″ и один отсек 3,5″ достаточны для типичной игровой конфигурации (NVMe + один HDD), но не для медиасервера или рабочей станции с несколькими накопителями.

Взгляд с другой стороны

Контраргумент. Зачем платить за Mini-ITX-корпус с вертикальной ориентацией платы, если за сопоставимые деньги можно взять полноразмерный Micro-ATX с большим выбором БП, накопителей и без ограничений по длине блока питания?

Когда валиден. Если рабочее место не ограничено по площади и компактность не является приоритетом — полноформатный Micro-ATX-корпус даёт больше свободы при сборке и апгрейде.

Ответ. CH270 оправдан там, где место ограничено: стол с тумбой, медиацентр в стойке, сборка для работы «в поле». Если компактность не нужна — стоит рассмотреть корпус с поддержкой стандартных ATX-блоков питания и большим количеством отсеков для накопителей.

Ошибки при сборке в CH270 — и их цена

1) Покупка стандартного ATX-блока питания длиннее 150 мм — корпус физически не закроется, придётся возвращать БП или искать переходник, которого не существует. Проверяйте длину до покупки.

2) Установка мощного воздушного кулера без проверки высоты — при высоте более 174 мм боковая панель со стеклом не встанет на место. По информации производителя, предельное значение — 174 мм.

3) Планирование трёх и более накопителей — в корпусе один отсек 2,5″ и один отсек 3,5″. Дополнительные диски придётся размещать на адаптерах или отказываться от части накопителей заранее.
