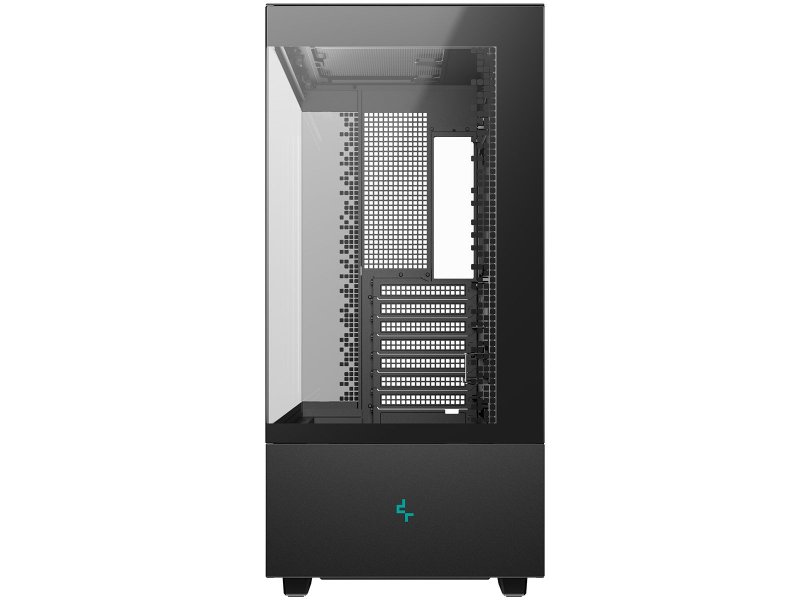

Корпус Deepcool CH690 DIGITAL [R-CH690-BKNNA0D-G-1] черный

DeepCool CH690 DIGITAL — корпус формата Mid-Tower с двусторонними панелями из закалённого стекла, встроенным LCD-дисплеем и расширенными возможностями жидкостного охлаждения для сборок на платах Standard-ATX, Micro-ATX и Mini-ITX.

• Форм-фактор: Mid-Tower, Standard-ATX / Micro-ATX / Mini-ITX
• Макс. длина видеокарты: 450 мм
• Макс. радиатор СЖО: до 420 мм (верхний слот)
• Для кого: энтузиасты с мощными GPU и СЖО, любители Digital-эстетики

Для кого этот корпус

DeepCool CH690 DIGITAL рассчитан на сборщиков, которым нужно вместить длинную видеокарту (до 450 мм), массивный процессорный кулер (до 182 мм) и при этом оставить место для полноценного контура жидкостного охлаждения. LCD-дисплей на панели управления добавляет функциональный элемент мониторинга — температуры, нагрузки, анимации.

Главные плюсы и ограничения CH690 DIGITAL

Корпус предлагает один из наиболее просторных внутренних объёмов в классе Mid-Tower с полностью стеклянным оформлением и встроенным дисплеем — редкость даже среди решений верхнего ценового сегмента.

• ✓ Видеокарты до 450 мм — помещаются флагманские RTX 5090 и RX 9070 XT
• ✓ Верхний радиатор до 420 мм — три 140 мм вентилятора в ряд
• ✓ Встроенный LCD-дисплей для мониторинга или кастомной анимации
• ✓ Поддержка Back-Connect плат (Micro-ATX и Standard-ATX) — чистый кабель-менеджмент без доп. переходников
• ✓ USB-C 3.2 Gen 2 на передней панели — быстрая зарядка и передача данных

• ✗ Блок питания — не входит в комплект, максимальная длина ограничена 180 мм (компактные ATX-блоки)
• ✗ Вес 9,8 кг без начинки — перестановка и транспортировка потребуют усилий
• ✗ Только один отсек 3,5″ / 2,5″ — для хранилища из нескольких HDD корпус не подходит

Дизайн и конструкция — стекло на трёх гранях

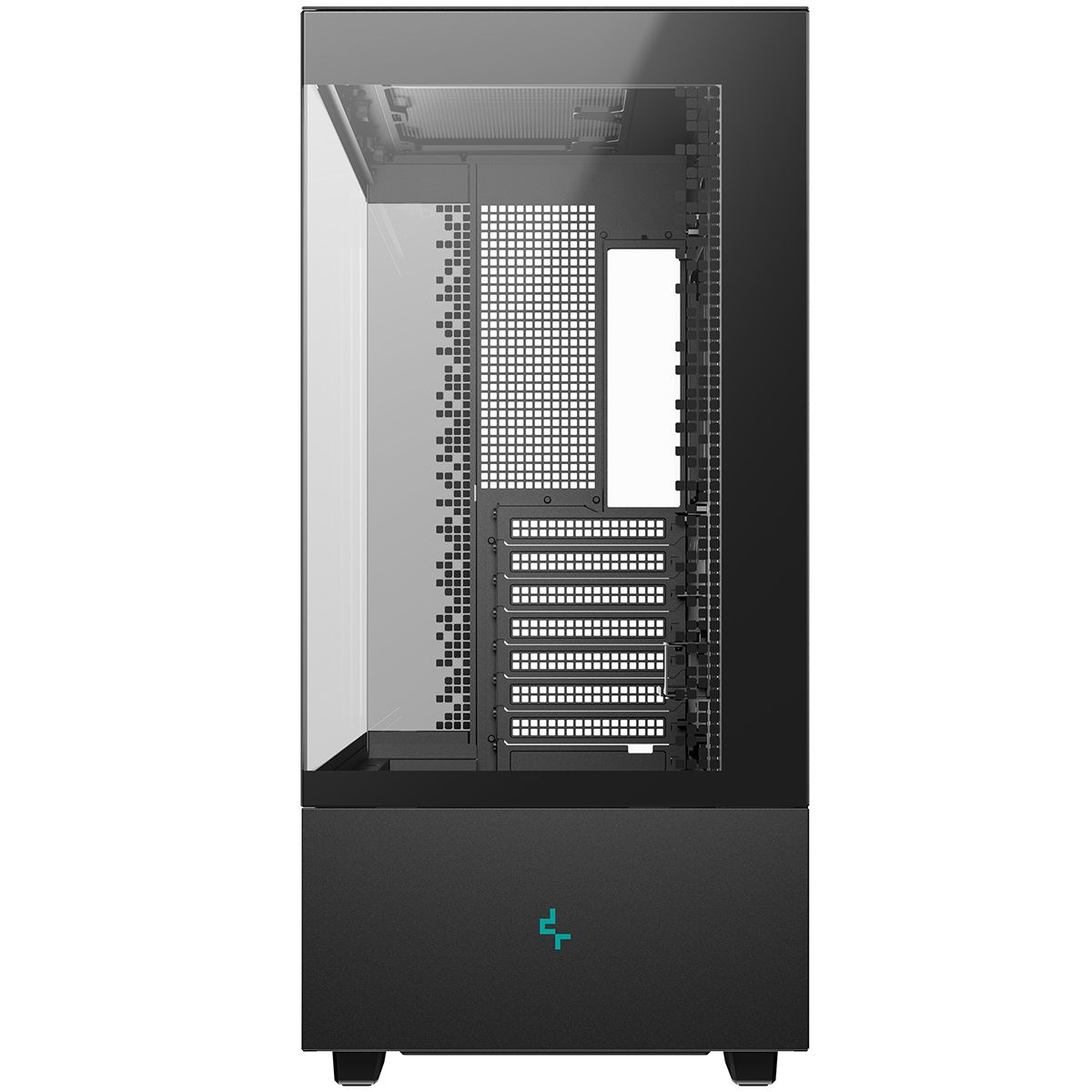

Панели DeepCool CH690 DIGITAL из закалённого стекла

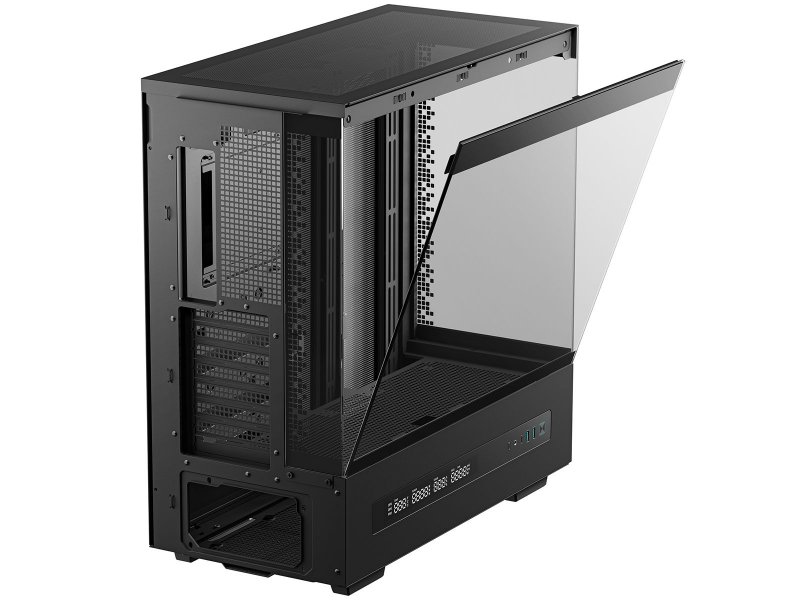

DeepCool CH690 DIGITAL использует закалённое стекло сразу на двух поверхностях: боковой (левая панель с обзорным окном) и фронтальной. Это даёт панорамный вид на внутренние компоненты под любым углом обзора. По информации производителя, обе панели фиксируются на защёлках — снятие и установка не требуют отвёртки.

Панель ввода-вывода расположена сбоку слева, а не сверху. Такое решение сохраняет вентиляционную площадь верхней части корпуса для радиаторов и вентиляторов, не жертвуя доступом к портам.

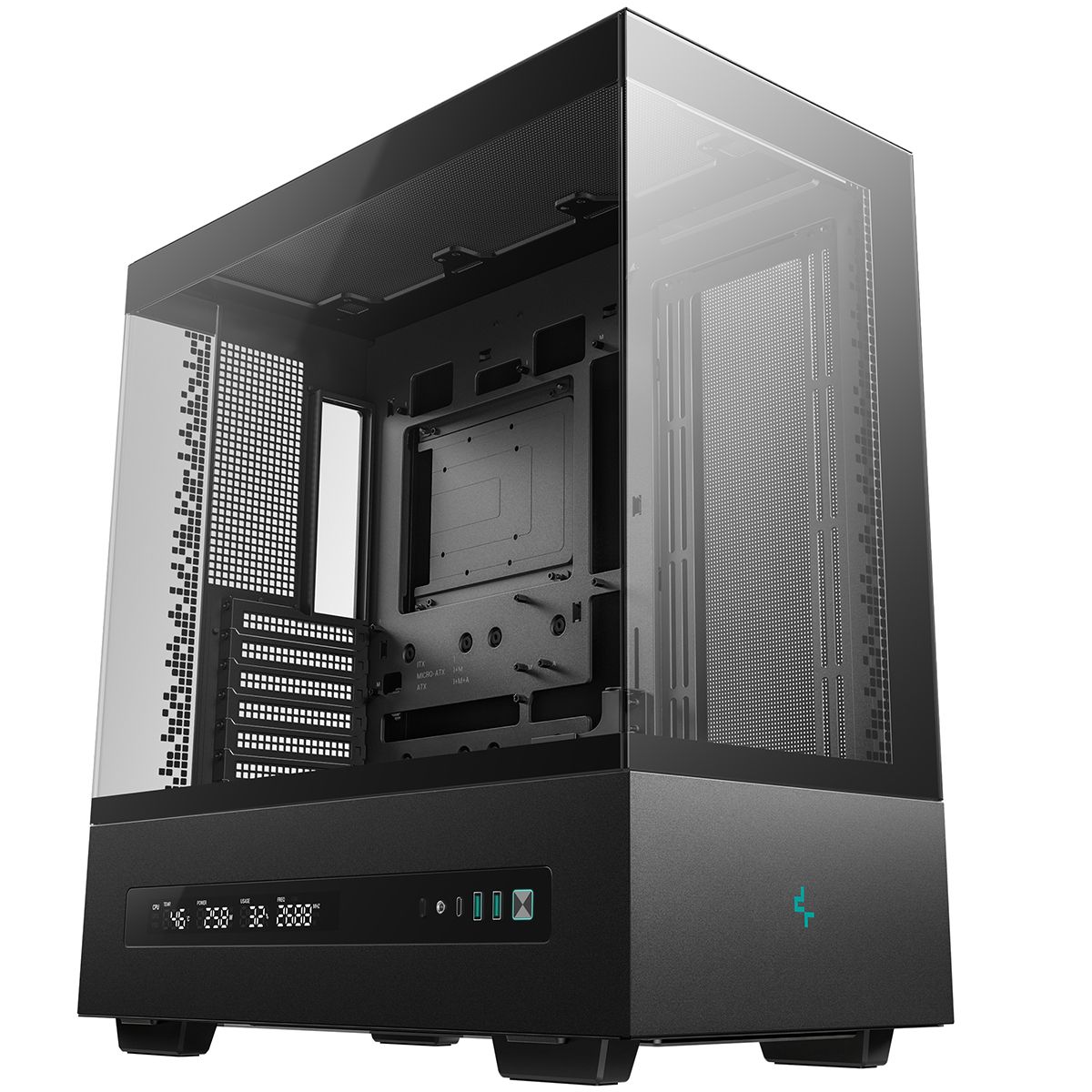

LCD-дисплей CH690 DIGITAL — зачем он нужен

DeepCool CH690 DIGITAL оснащён встроенным LCD-дисплеем на передней панели управления. Согласно спецификации производителя, дисплей поддерживает отображение системных показателей и пользовательских изображений — это готовый инструмент мониторинга температур процессора и видеокарты без необходимости открывать программу на экране.

Практически дисплей полезен в двух сценариях: во-первых, при разгоне — видно температуры без Alt+Tab из игры; во-вторых, как эстетический элемент — можно вывести анимацию, логотип сборки или часы.

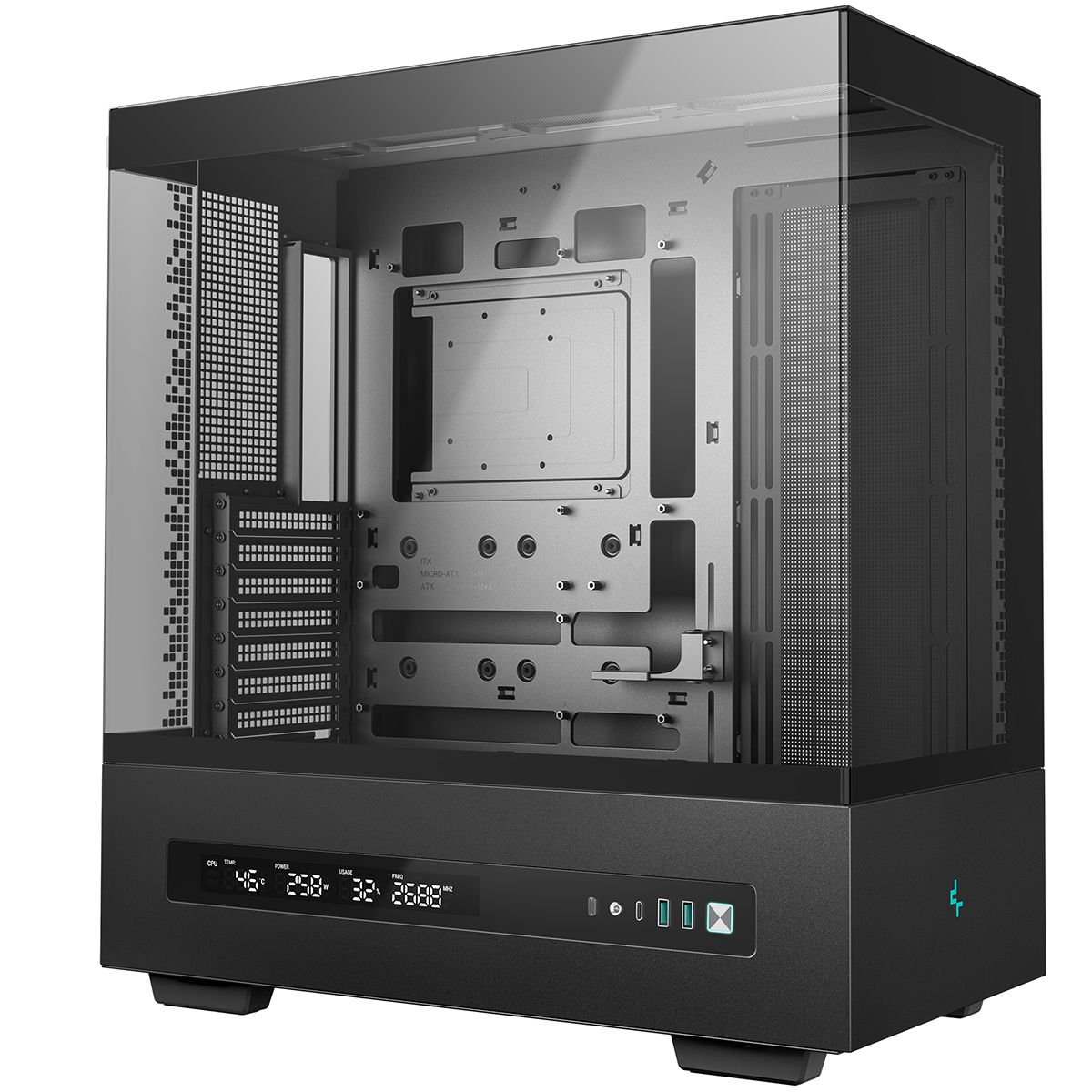

Ориентация материнской платы и поддержка Back-Connect

В DeepCool CH690 DIGITAL материнская плата устанавливается вертикально — стандартная ориентация для ATX Mid-Tower. Примечательно, что корпус официально совместим с платами формата Back-Connect (разъёмы питания на обратной стороне) для Standard-ATX и Micro-ATX. По информации производителя, это позволяет полностью убрать кабели питания из видимой зоны стеклянной боковины.

Охлаждение и СЖО — возможности монтажа

Вентиляторы в DeepCool CH690 DIGITAL — сколько и где

DeepCool CH690 DIGITAL поддерживает вентиляторы на четырёх позициях. Согласно спецификации, верхняя зона принимает до 3 вентиляторов 140 мм или 3 × 120 мм, нижняя — аналогично 3 × 140 или 3 × 120 мм, боковая — ещё 3 × 140 или 3 × 120 мм, тыловая — 1 × 140 или 1 × 120 мм. Суммарно до 10 посадочных мест — достаточно для обеспечения положительного давления или массированного вытяжного потока.

Пылевой фильтр установлен снизу — закрывает зону забора воздуха блоком питания и нижними вентиляторами. Чистка фильтра выполняется без разборки корпуса.

Радиаторы СЖО в CH690 DIGITAL — максимальные размеры

DeepCool CH690 DIGITAL принимает радиаторы жидкостного охлаждения в трёх зонах. Верхняя — максимум 420 мм (подходит для трёхсекционных 140 мм радиаторов). Нижняя — до 360 мм. Боковая — до 280 мм (двухсекционный 140 мм). По информации производителя, вырез в зоне крепления процессорного кулера упрощает монтаж бэкплейта без снятия материнской платы.

Совет от Редакции FormulaTV: «При использовании 420 мм радиатора в верхней зоне заранее уточняйте высоту планок оперативной памяти — высокопрофильные радиаторы памяти выше 45 мм могут конфликтовать с нижним вентилятором радиатора даже при соблюдении официального допуска по кулеру 182 мм».

Совместимость и компоненты — что помещается

Видеокарты и блоки питания в DeepCool CH690 DIGITAL

DeepCool CH690 DIGITAL вмещает видеокарты длиной до 450 мм — по информации производителя, этого хватает для трёхслотовых флагманских GPU с трёхсекционными кулерами. В комплект входит кронштейн для видеокарты, что актуально при горизонтальном монтаже тяжёлых карт: без поддержки длинный GPU со временем деформирует слот PCIe.

Блок питания размещается снизу и закрыт скрытым отсеком — кабели БП не видны через стеклянную боковину. Согласно спецификации, максимальная длина блока питания составляет 180 мм, что соответствует стандартным ATX-блокам без удлинённых кабельных секций. Полностью модульные блоки питания длиной до 180 мм устанавливаются без ограничений.

Накопители и слоты расширения CH690 DIGITAL

DeepCool CH690 DIGITAL предлагает 2 отсека для 2,5″ накопителей (SSD) и 1 комбинированный отсек 2,5″ / 3,5″. Итого три накопителя в корпусе — достаточно для системного SSD плюс двух SATA-дисков хранения. Горизонтальных слотов расширения — 8, что соответствует полноразмерной ATX-плате с запасом под дополнительные карты расширения.

Совет от Редакции FormulaTV: «Если планируете хранилище из двух и более HDD — рассмотрите отдельный NAS-корпус параллельно со сборкой в CH690 DIGITAL: один комбинированный 3,5″-отсек не покрывает потребности медиасервера или рабочей станции с большим архивом».

Порты и подключение

Разъёмы передней панели DeepCool CH690 DIGITAL

DeepCool CH690 DIGITAL оснащён тремя портами на боковой панели ввода-вывода (слева): два USB 3.2 Gen 1 Type-A и один USB 3.2 Gen 2 Type-C. По информации производителя, порт USB-C поддерживает скорость передачи данных до 10 Гбит/с — актуально для подключения внешних NVMe-хранилищ или современных смартфонов без переходника. Дополнительно присутствует комбинированный аудиоразъём 3,5 мм (наушники / микрофон).

Расположение I/O-панели сбоку, а не сверху — осознанное конструктивное решение: верхняя плоскость остаётся свободной для вентиляторов и радиаторов. При размещении корпуса на столе порты оказываются на уровне руки.

С чем сравнить в России

CH690 DIGITAL конкурирует в сегменте Mid-Tower с акцентом на стекло и возможности СЖО. В таблице ниже — модели сопоставимого класса, доступные на российском рынке.

По наблюдениям специалистов FormulaTV в условиях шоурума, CH690 DIGITAL выделяется среди конкурентов сочетанием LCD-дисплея и поддержки Back-Connect плат — оба признака в одной модели встречаются редко.

Как мы к этому пришли — эволюция CH-серии DeepCool

Серия CH у DeepCool развивалась от компактных решений к просторным корпусам с акцентом на охлаждение. CH690 DIGITAL — старшая модель в линейке, появившаяся в ответ на рост длины видеокарт за 400 мм и распространение кастомных СЖО. Согласно информации производителя, индекс «690» отражает увеличенную высоту внутреннего пространства относительно предыдущих моделей серии.

Добавление фронтального закалённого стекла вместо вентиляционной сетки — компромисс между эстетикой и потоком воздуха. DeepCool компенсирует это нижними и боковыми вентиляционными зонами с большим суммарным сечением.

Инженерный компромисс

Основной trade-off CH690 DIGITAL — стекло против прямого воздушного потока через фронт. Закалённая фронтальная панель ограничивает забор холодного воздуха спереди, поэтому продуманная расстановка вентиляторов становится обязательным условием, а не опцией. Нижние и боковые зоны закрывают этот пробел, однако при воздушном охлаждении (без СЖО) потребуется внимательно подобрать конфигурацию вентиляторов — нагнетание снизу и сбоку, вытяжка сзади и сверху.

Для жидкостного охлаждения компромисс несущественен: радиатор в верхнем или нижнем слоте берёт функцию теплообмена на себя, и фронтальный поток не критичен.

Взгляд с другой стороны

Контраргумент. Корпус за такую цену предлагает всего три отсека для накопителей, максимальная длина БП ограничена 180 мм, а комплект поставки включает только документацию и крепёж — ни одного предустановленного вентилятора.

Когда валиден. Если задача — собрать тихую рабочую станцию с несколькими HDD или использовать нестандартный длинный блок питания, CH690 DIGITAL действительно ставит ограничения.

Ответ. Для геймерской или рендер-сборки с современным модульным БП до 180 мм, одним системным NVMe и одним-двумя SATA-SSD эти ограничения несущественны. LCD-дисплей, поддержка 420 мм радиатора и Back-Connect платы — аргументы именно для такой аудитории.

Ошибки при выборе и их цена

1) Купить длинный блок питания (более 180 мм) — БП физически не встанет в отсек, придётся возвращать или докупать совместимый.

2) Рассчитывать на четыре и более HDD — в корпусе только один 3,5″-отсек; расширение за счёт переходников нарушит аккуратный кабель-менеджмент и уберёт часть вентиляционного пространства.

3) Использовать воздушное охлаждение без продуманной схемы вентиляции — фронтальная стеклянная панель не пропускает воздух, поэтому в конфигурации без СЖО нижние и боковые вентиляционные зоны должны быть задействованы обязательно.

Совет от Редакции FormulaTV: «Перед сборкой сверьте длину блока питания с характеристиками на упаковке — большинство полностью модульных ATX-блоков укладываются в 160–175 мм, но некоторые серии Seasonic и Corsair имеют длину 200 мм и не войдут в 180 мм отсек CH690 DIGITAL».
