Корпус FoxLine FL-102-AD120-DC [FL-102-AD120-DC]

FoxLine FL-102-AD120-DC — компактный корпус форм-фактора SFF для систем на платах Mini-ITX и Thin Mini-ITX со встроенным блоком питания 120 Вт, рассчитанный на построение неттопов, рабочих мест и встраиваемых систем с возможностью крепления по стандарту VESA.

• Форм-фактор: Mini-ITX / Thin Mini-ITX, типоразмер SFF
• Блок питания: встроенный, 120 Вт, DC-ATX через плату GM-120
• Габариты: 200 × 55 × 212 мм, вес 1,2 кг
• Для кого: неттоп, мини-ПК, цифровая вывеска, рабочее место с VESA-монтажом

Коротко — для кого этот корпус

FoxLine FL-102-AD120-DC подойдёт тем, кто строит малогабаритный ПК на базе платформы Intel NUC или аналогичных решений Thin Mini-ITX и хочет убрать системный блок с рабочего стола — буквально повесив его на обратную сторону монитора через VESA.

Корпус рассчитан на энергоэффективные процессоры с пассивным или низкопрофильным охлаждением: максимальная высота кулера — 36 мм, что исключает использование полноразмерных башен. Встроенный адаптер питания 120 Вт и плата преобразования GM-120 DC-ATX позволяют подключить корпус к стандартному внешнему блоку питания без доработок.

Это решение для офисного рабочего места, цифровой вывески, домашнего медиацентра или тонкого клиента — там, где важны компактность, тишина и скрытый монтаж.

Главные плюсы и ограничения FL-102-AD120-DC

Корпус FoxLine FL-102-AD120-DC решает задачу компактного скрытого размещения ПК — при условии, что конфигурация вписывается в жёсткие ограничения по охлаждению и питанию.

• ✓ VESA-крепление: корпус вешается на монтажную панель монитора или кронштейна, рабочий стол остаётся свободным
• ✓ Встроенный DC-ATX адаптер 120 Вт с платой GM-120 — не нужен отдельный блок питания внутри корпуса
• ✓ Четыре USB-порта на передней панели: 2× Type-A и 2× Type-C — достаточно для периферии без хаба
• ✓ Минимальные габариты: 200 × 55 × 212 мм при весе 1,2 кг

• ✗ Максимальная высота кулера 36 мм — полноразмерные и даже часть компактных башенных кулеров не влезут; нужен низкопрофильный или боксовый
• ✗ Один отсек для накопителя 2,5″ — расширение хранилища внутри корпуса невозможно без замены диска
• ✗ Мощность 120 Вт ограничивает выбор процессора: TDP-платформы выше 65 Вт в этот корпус не вписываются

Конструкция, дизайн и монтаж

Габариты и материалы FL-102-AD120-DC

FoxLine FL-102-AD120-DC выполнен из стали и пластика: стальное шасси обеспечивает жёсткость при весе 1,2 кг, фронтальная панель — пластиковая. По информации производителя, размеры корпуса составляют 200 × 55 × 212 мм — это меньше листа A4 в горизонтальной плоскости и тоньше трёх сложенных смартфонов.

Такие габариты позволяют разместить корпус за монитором, под столешницей или внутри стойки цифровой вывески. Ориентация материнской платы — вертикальная, что определяет плоскую форму корпуса.

VESA-крепление и варианты установки

FoxLine FL-102-AD120-DC поддерживает крепление по стандарту VESA, что позволяет фиксировать корпус непосредственно на обратной стороне монитора или настенного кронштейна — рабочая поверхность остаётся полностью свободной. Согласно спецификации, в комплект входит крепёжный комплект; подставка для настольного размещения предусмотрена как опция.

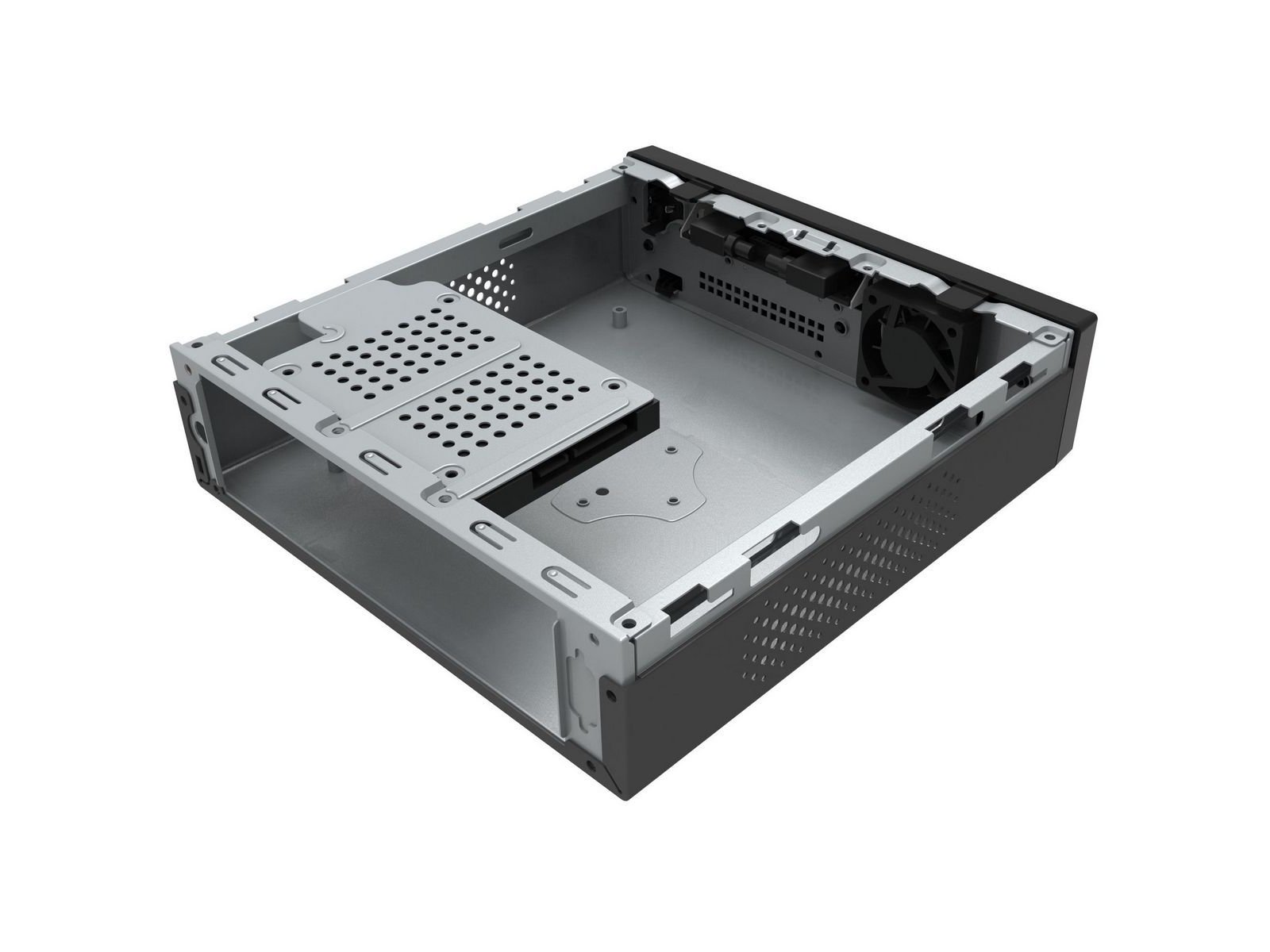

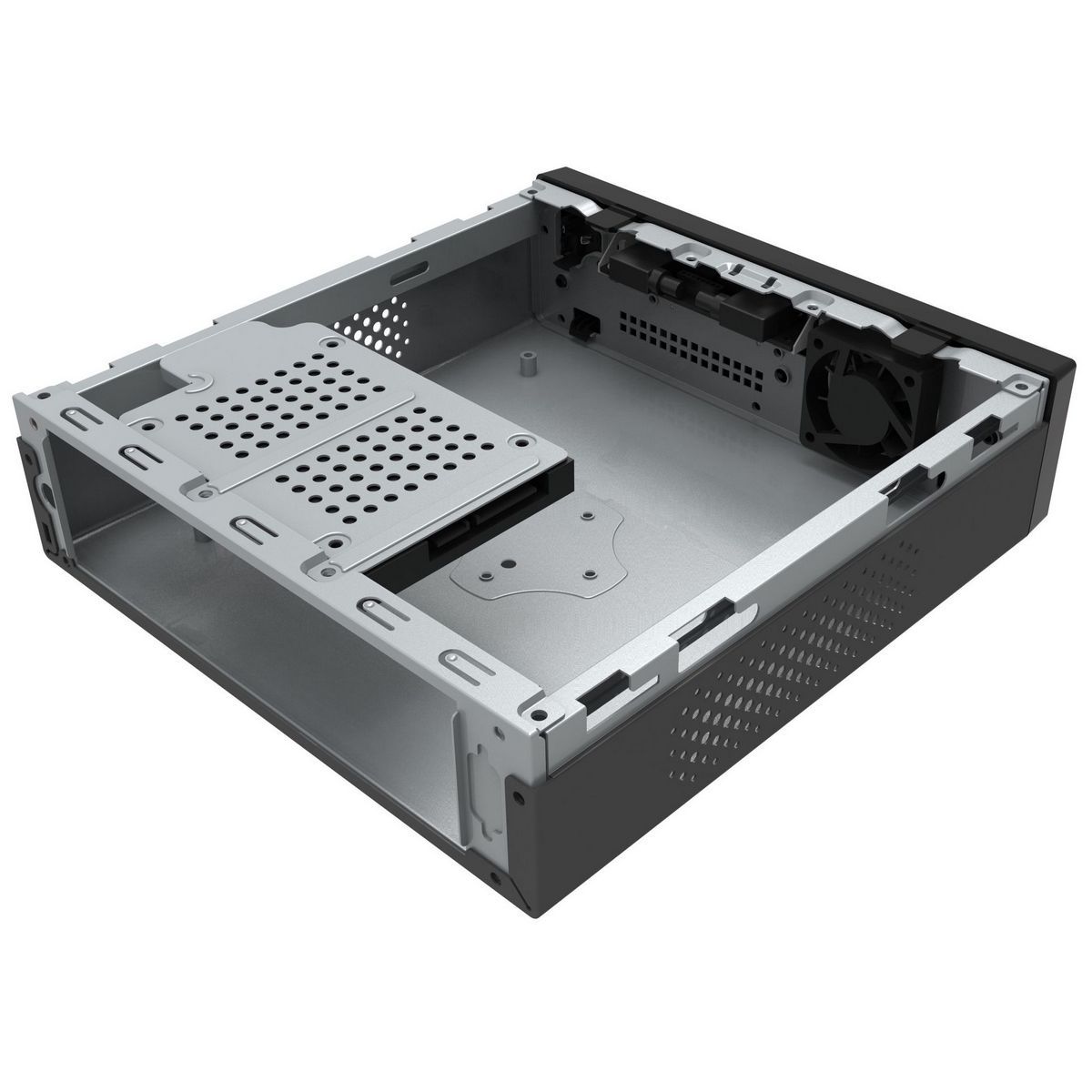

Для накопителей предусмотрены L-type крепления для HDD — монтаж единственного 2,5″ диска выполняется без инструмента сверх стандартного набора. Корпус устанавливается в любой ориентации, определённой выбранным кронштейном.

Совместимость и охлаждение

Какие платы поддерживает FL-102-AD120-DC

FoxLine FL-102-AD120-DC совместим с платами форм-факторов Mini-ITX и Thin Mini-ITX. Thin Mini-ITX — профиль с пониженной высотой компонентов, разработанный для ультракомпактных систем типа Intel NUC; стандартный Mini-ITX при вертикальной ориентации платы также вписывается в шасси.

Блок питания размещается снизу корпуса. Питание подаётся через внешний адаптер и конвертируется в ATX-сигналы с помощью платы GM-120 DC-ATX, входящей в комплект.

Ограничения по охлаждению — что нужно знать до сборки

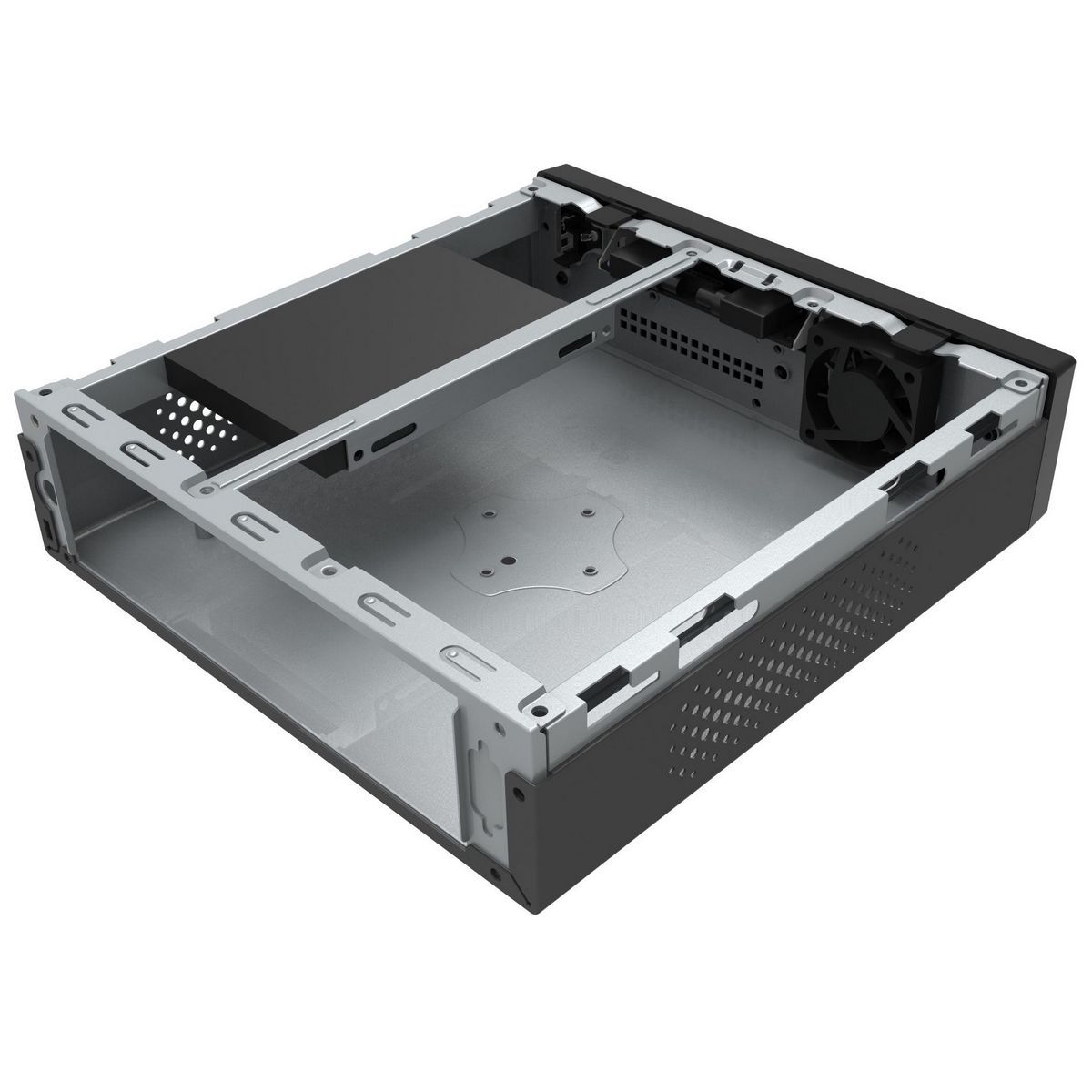

Максимальная высота процессорного кулера в FL-102-AD120-DC составляет 36 мм — это жёсткое конструктивное ограничение. По информации производителя, корпус рассчитан на боксовые кулеры Intel или сторонние низкопрофильные решения высотой до 36 мм.

Процессоры с TDP выше 65 Вт при таком охлаждении работают в условиях термального троттлинга. Оптимальная платформа — Intel Core i3/i5 серий с TDP 15–28 Вт или Celeron/Pentium для ещё более тихой работы. Системы с дискретной графикой в этот корпус не устанавливаются — слота расширения нет.

Разъёмы и подключение

Порты передней панели FL-102-AD120-DC

FoxLine FL-102-AD120-DC оснащён четырьмя USB-портами на фронтальной панели: 2× USB Type-A и 2× USB Type-C. Согласно спецификации производителя, здесь же расположен один аудиоразъём — для подключения гарнитуры или колонок.

Для офисного или медиацентрового сценария этого набора достаточно: клавиатура, мышь, флешка и гарнитура подключаются без хаба. Дополнительные порты на задней панели определяются возможностями установленной материнской платы.

Питание и плата GM-120 DC-ATX

Встроенный блок питания FL-102-AD120-DC реализован через внешний адаптер мощностью 120 Вт и плату преобразования GM-120 DC-ATX. По информации производителя, адаптер питания входит в комплект поставки. Схема DC-ATX позволяет использовать компактный внешний блок вместо традиционного ATX-источника внутри корпуса — это снижает тепловыделение и уровень шума.

120 Вт суммарной мощности достаточно для систем на базе процессоров с TDP 15–45 Вт, одного NVMe M.2 накопителя и одного 2,5″ SATA диска. Видеокарты и накопители с высоким потреблением этот бюджет исчерпают.

С чем сравнить в России

FoxLine FL-102-AD120-DC конкурирует с компактными SFF-корпусами для Mini-ITX, доступными на российском рынке. Основное отличие модели — встроенный DC-ATX адаптер и нативное VESA-крепление в комплекте.

Совет от Редакции FormulaTV: «Перед сборкой уточните тип разъёма питания на выбранной материнской плате Thin Mini-ITX — часть плат этого форм-фактора использует нестандартный 19-пиновый разъём вместо ATX24. Плата GM-120 поставляется с FL-102-AD120-DC в комплекте, но совместимость с конкретной платой стоит проверить по документации производителя платы до покупки».

Как мы к этому пришли — эволюция компактных корпусов

Форм-фактор Thin Mini-ITX появился как ответ на потребность OEM-производителей в платформе для тонких All-in-One систем. В отличие от стандартного Mini-ITX, плата Thin Mini-ITX имеет пониженную высоту компонентов, что позволяет строить корпуса толщиной менее 60 мм.

FoxLine FL-102-AD120-DC использует эту платформу для сегмента встраиваемых систем и корпоративных рабочих мест, где традиционный системный блок избыточен. Концепция DC-ATX — внешний адаптер вместо внутреннего блока питания — снижает тепловыделение внутри корпуса и позволяет достичь толщины 55 мм.

По наблюдениям специалистов FormulaTV в условиях шоурума, корпуса подобного класса всё чаще применяются в задачах цифровой вывески и тонких клиентов, где ключевое требование — незаметность системы и минимальный сервис.

Инженерный компромисс

Главный trade-off FL-102-AD120-DC — жёсткий выбор между компактностью и гибкостью конфигурации. Корпус толщиной 55 мм физически исключает полноразмерное охлаждение и мощные процессоры: максимальная высота кулера 36 мм — не ограничение по небрежности, а следствие форм-фактора.

Схожая ситуация с питанием: 120 Вт достаточно для Core i5 с TDP 28 Вт, но если задача требует Core i7 с TDP 65 Вт под нагрузкой — адаптер будет работать на пределе. Один отсек 2,5″ означает, что система хранения строится на одном диске или на M.2 накопителе материнской платы.

Это не недостатки — это осознанная специализация. Корпус проектировался для конкретного класса задач, и в этом классе он работает без компромиссов по размеру и монтажу.

Взгляд с другой стороны

Контраргумент. За сопоставимые деньги можно найти Mini-ITX корпус без ограничения по высоте кулера и с внешним SFX-блоком питания мощностью 300–450 Вт — это открывает возможность поставить процессор с TDP 65–95 Вт и расширить систему позже.

Когда валиден. Если планируется апгрейд платформы, задачи с высокой вычислительной нагрузкой или нужна дискретная графика — FL-102-AD120-DC закроет путь уже при сборке.

Ответ. FL-102-AD120-DC рационален именно для сценариев с фиксированной, энергоэффективной конфигурацией: неттоп, тонкий клиент, медиаплеер, цифровая вывеска. Для универсального компактного ПК с запасом производительности стоит рассмотреть корпуса с SFX-блоком и высотой кулера от 55 мм.

Ошибки и их цена

1) Выбор процессора с TDP 65 Вт без проверки кулера — внутри FL-102-AD120-DC нет места для кулера выше 36 мм; стандартный боксовый кулер Intel для Core i5/i7 настольного класса не влезет физически. Цена: система не собирается, нужен возврат кулера.

2) Планирование двух 2,5″ накопителей — корпус вмещает один диск. Если нужны два накопителя, потребуется замена одного на M.2 с поддержкой на материнской плате — это нужно проверить до покупки платы.

3) Игнорирование типа разъёма питания Thin Mini-ITX платы — часть плат этого форм-фактора использует нестандартный разъём питания. Несовместимость с комплектной платой GM-120 означает необходимость переходника или смены платы.

Совет от Редакции FormulaTV: «Если корпус планируется для цифровой вывески или информационного киоска с круглосуточной работой — выбирайте процессор с TDP не выше 15 Вт: тепловой режим при 55 мм высоте корпуса в закрытом пространстве критичен, а термальный троттлинг на практике проявляется именно при длительной нагрузке, а не в тестах».
