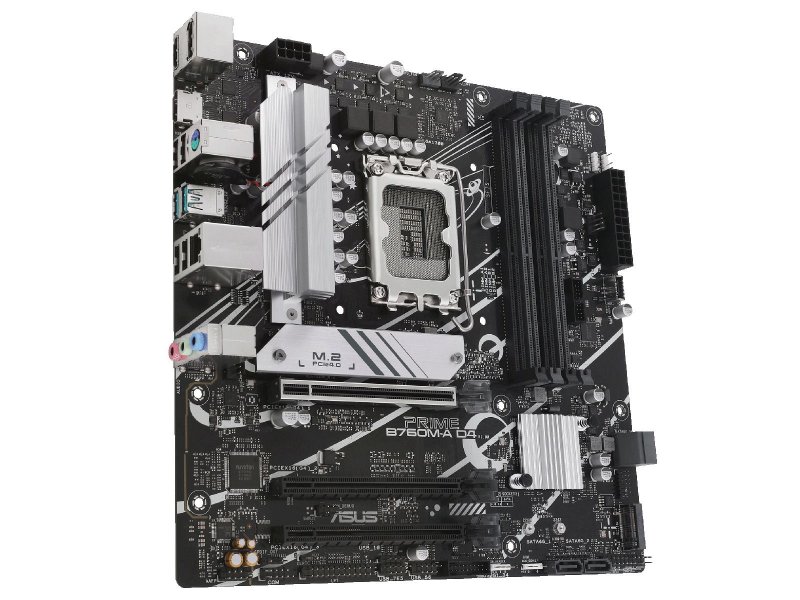

Материнская плата Asus Prime B760m-a D4-csm, Socket LGA 1700, Intel B760, mATX, RTL [90MB1D00-M1EAYC]

ASUS Prime B760M-A D4-CSM — материнская плата форм-фактора mATX на чипсете Intel B760 под сокет Socket LGA 1700, совместимая с процессорами Alder Lake и Raptor Lake, с поддержкой DDR4 и двумя слотами M.2 PCIe 4.0 — для сборки надёжного рабочего или домашнего ПК с запасом под расширение.

• Форм-фактор: mATX, 244 × 244 мм
• Чипсет / Сокет: Intel B760 / LGA 1700
• Память: 4 × DDR4 DIMM, до 128 ГБ, 2133–5333 МГц, двухканальный режим
• Для кого: офисная и домашняя сборка, рабочие станции, системы с устаревшей периферией (COM, LPT)

Коротко — для кого эта материнская плата

ASUS Prime B760M-A D4-CSM ориентирована на сборщиков, которым нужна надёжная платформа Intel 12-го/13-го поколения с DDR4 в компактном корпусе — без переплаты за возможности Z-чипсета. Это плата для тех, кто не планирует разгон процессора, но ценит зрелую экосистему DDR4, наличие legacy-портов и понятный UEFI от ASUS.

Главные плюсы и ограничения ASUS Prime B760M-A D4-CSM

Плата предлагает сбалансированный набор интерфейсов для офисных и домашних сборок без излишеств геймерских серий.

• ✓ Два слота M.2 PCIe 4.0 x4 — оба на скоростном интерфейсе, без деградации до PCIe 3.0
• ✓ Сетевой адаптер 2,5 Гбит/с — актуально для домашних NAS и быстрых роутеров
• ✓ COM-порт (RS-232) и LPT на плате — редкость в современных mATX; критично для промышленного и кассового оборудования
• ✓ Пассивное охлаждение VRM, чипсета и одного M.2 — снижает тепловую нагрузку без шума
• ✓ 8-фазный VRM с 8-контактным разъёмом питания CPU — стабильное питание для старших Raptor Lake без разгона
• ✓ 3 разъёма ARGB (3 pin) и 1 RGB (4 pin) — гибкое управление подсветкой через ASUS Aura Sync

• ✗ Чипсет B760 не поддерживает разгон CPU — только XMP/EXPO для памяти
• ✗ DDR4, а не DDR5 — актуально для платформы сегодня, но ограничивает модернизацию в будущем
• ✗ Только 2 разъёма для корпусных вентиляторов (4 pin) — для сложных систем охлаждения может не хватить

Процессорная платформа и память — что совместимо

Какие процессоры поддерживает ASUS Prime B760M-A D4-CSM

ASUS Prime B760M-A D4-CSM поддерживает процессоры Intel Alder Lake (12-е поколение) и Raptor Lake (13-е поколение) в исполнении LGA 1700. Это охватывает весь модельный ряд от Celeron до Core i9-13900K, хотя чипсет B760 не позволяет задействовать разгон по множителю — процессоры серий K и KF работают на базовых частотах BIOS без оверклокинга. Разъём питания процессора — 8 pin, 8-фазный VRM обеспечивает стабильную подачу тока даже под старшие Core i7/i9 в штатном режиме.

Оперативная память — DDR4 до 128 ГБ при частоте до 5333 МГц

ASUS Prime B760M-A D4-CSM оснащена четырьмя слотами DDR4 DIMM с поддержкой двухканального режима. Максимальный объём — 128 ГБ, диапазон частот — от 2133 до 5333 МГц в режиме XMP. По данным редакции FormulaTV, большинство бюджетных и среднеценовых DDR4-комплектов с XMP-профилями стабильно работают на этой плате без дополнительной настройки. Важно: DDR5 не поддерживается — при переходе на новую платформу потребуется замена памяти.

Накопители и слоты расширения

Два M.2 PCIe 4.0 и четыре SATA — запас для хранилища любого масштаба

ASUS Prime B760M-A D4-CSM предлагает два слота M.2 PCIe 4.0 x4 с поддержкой форматов 2242/2260/2280 — оба работают на максимальной скорости шины без понижения до PCIe 3.0. Первый M.2 накрыт пассивным радиатором, что снижает троттлинг при продолжительных операциях. Дополнительно — четыре разъёма SATA III с поддержкой RAID-массивов 0, 1, 5, 10: удобно для NAS-подобных конфигураций или сохранения существующих дисковых массивов при апгрейде платформы.

Слоты PCIe — видеокарта, карта захвата или сетевой адаптер

ASUS Prime B760M-A D4-CSM имеет три слота PCI Express 4.0: один x16 (для видеокарты), один x4 и один x1. Конфигурация стандартна для mATX и позволяет разместить дискретную видеокарту любого класса плюс одну карту расширения — например, звуковую, видеозахвата или 10GbE-адаптер. Одновременное использование всех трёх слотов возможно без конфликтов полосы пропускания при типичных нагрузках.

Подключение и порты — задняя панель и внутренние разъёмы

Видеовыходы на задней панели — два HDMI и один DisplayPort

ASUS Prime B760M-A D4-CSM выводит изображение через два порта HDMI и один DisplayPort при наличии процессора со встроенной графикой — актуально для сборок без дискретной видеокарты или многомониторных рабочих станций. По информации производителя, все три видеовыхода работают одновременно при подключении соответствующих мониторов, что делает плату привлекательной для трейдерских и профессиональных рабочих мест.

USB и сетевой адаптер — скорость и совместимость

ASUS Prime B760M-A D4-CSM предлагает на задней панели 2 порта USB 3.2 Gen 2 (10 Гбит/с) и 4 порта USB 2.0. На плате дополнительно — 2 разъёма USB 3.2 Gen 1 (19 pin), 3 разъёма USB 2.0 (9 pin) и 1 внутренний USB 3.2 Gen 1 Type-C для передней панели корпуса. Сетевой адаптер на чипсете Realtek обеспечивает скорость 2,5 Гбит/с — вдвое быстрее гигабитного стандарта, что заметно при работе с сетевыми хранилищами и быстрыми роутерами.

Совет от Редакции FormulaTV: «Если планируете использовать порт USB Type-C на передней панели корпуса — убедитесь, что корпус имеет 19-pin разъём (USB 3.2 Gen 1), а не более новый 40-pin Thunderbolt. Плата поддерживает именно Gen 1 Type-C — скорость до 5 Гбит/с, без Thunderbolt и USB4».

Legacy-порты COM и LPT — для промышленного и кассового оборудования

ASUS Prime B760M-A D4-CSM имеет на плате разъём RS-232 (COM) и интерфейс LPT — редкость для современных mATX-плат. Это принципиально важно для подключения промышленных контроллеров, POS-терминалов, кассовых аппаратов, измерительного оборудования и любой техники, которая использует устаревшие последовательные и параллельные интерфейсы. Суффикс CSM в названии прямо указывает на эту специализацию — Corporate Stable Model, плата создана для корпоративного и промышленного сегмента.

Дизайн, форм-фактор и монтаж

Форм-фактор mATX — компактность без ущерба для расширяемости

ASUS Prime B760M-A D4-CSM выполнена в стандарте mATX с размерами 244 × 244 мм — совместима с корпусами mATX и ATX, но не с Mini-ITX. Компактный форм-фактор позволяет собрать систему в небольшом корпусе, при этом сохранив все четыре слота памяти, три слота PCIe и два M.2. Пассивное охлаждение зоны VRM и чипсета выполнено алюминиевыми радиаторами без вентиляторов — снижает шум и количество подвижных элементов.

Подсветка ARGB и совместимость с экосистемой ASUS

ASUS Prime B760M-A D4-CSM оснащена тремя разъёмами ARGB 5V 3-pin и одним разъёмом RGB 12V 4-pin, синхронизируемыми через программу ASUS Aura Sync. Это позволяет управлять подсветкой корпуса, вентиляторов и аксессуаров в едином интерфейсе. Сама плата серии Prime не имеет собственных RGB-элементов — подсветка реализуется исключительно через подключаемые компоненты.

Совет от Редакции FormulaTV: «При выборе кулера для процессора учитывайте, что плата предоставляет два 4-pin разъёма для CPU-вентилятора (основной и доп.) — это позволяет подключить башенные кулеры с двумя вентиляторами без разветвителя. Для Raptor Lake i5/i7 в штатном режиме достаточно кулера TDP 125 Вт».

С чем сравнить в России

На рынке mATX-плат под LGA 1700 с DDR4 конкурируют несколько актуальных решений. Ниже — сравнение по ключевым параметрам для этого форм-фактора и платформы.

Как мы к этому пришли — эволюция платформы Intel LGA 1700

Платформа LGA 1700 появилась с выходом Alder Lake в 2021 году и стала первой Intel-платформой с гибридной архитектурой P+E ядер. Чипсет Intel B760 вышел в начале 2023 года как замена B660: он добавил поддержку PCIe 4.0 для M.2 напрямую от CPU и расширил возможности XMP для памяти. Версия D4 (DDR4) появилась как альтернатива D5 для пользователей, переходящих с платформ 10-го/11-го поколения с уже купленными модулями DDR4 — переиспользование памяти снижало стоимость апгрейда. Суффикс CSM (Corporate Stable Model) указывает на расширенный жизненный цикл поддержки и наличие legacy-интерфейсов для корпоративного сектора.

По наблюдениям специалистов редакции FormulaTV в условиях шоурума, платы серии Prime стабильно проходят длительные стресс-тесты под нагрузкой без дополнительного охлаждения зоны VRM при использовании процессоров с TDP до 125 Вт в штатном режиме.

Инженерный компромисс — DDR4 против DDR5 в 2024–2025 годах

Главный trade-off ASUS Prime B760M-A D4-CSM — выбор DDR4 вместо DDR5. DDR4 сегодня дешевле, комплекты проверены временем и широко доступны. Однако в производительности при интенсивных вычислительных задачах DDR5 с более высокой пропускной способностью даёт заметный прирост — особенно для встроенной графики Intel и ресурсоёмких приложений. Для офисной работы, медиаплеера, NAS-клиента или рабочей станции без 3D-рендеринга разница в производительности памяти практически неощутима. Для игрового ПК начального уровня или творческой станции разрыв становится аргументом в пользу D5-версий платы или перехода на B760/Z790 с DDR5.

Взгляд с другой стороны

Контраргумент. Зачем покупать плату с DDR4 в 2024–2025 году, если DDR5 стала доступнее и дороже B760M-A D4-CSM стоят платы с DDR5 и лучшими показателями памяти?

Когда валиден. Если собирается новая система с нуля и бюджет позволяет взять DDR5-комплект — переплата за B760 DDR5 или H770 DDR5 оправдана. Также актуально при использовании процессоров с мощной встроенной графикой (Arc), где пропускная способность памяти критична.

Ответ. ASUS Prime B760M-A D4-CSM рациональна в трёх сценариях: апгрейд системы с сохранением уже купленной DDR4, корпоративная закупка с требованием COM/LPT-портов, бюджетная сборка где экономия на памяти важнее максимальной производительности. Если ни один из этих сценариев не актуален — стоит рассмотреть D5-версию платы.

Ошибки при выборе и сборке

1) Покупка процессора серии K в расчёте на разгон — чипсет B760 не поддерживает изменение множителя CPU. Core i9-13900K на этой плате работает строго на базовых и boost-частотах, разгон заблокирован на уровне BIOS. Переплата за K-версию не даёт преимущества.

2) Установка DDR5 в слоты DDR4 — физически невозможна (разный ключ), но ошибка при заказе комплектующих онлайн встречается. Плата поддерживает исключительно DDR4 DIMM.

3) Подключение только одного модуля памяти — плата работает в двухканальном режиме при заполнении парных слотов (A2+B2 или все четыре). Один модуль даёт одноканальный режим и заметно снижает производительность встроенной графики и общую пропускную способность памяти.

Совет от Редакции FormulaTV: «Если плата закупается для корпоративного парка с кассовым или измерительным оборудованием через COM-порт — убедитесь, что в корпусе предусмотрен вывод COM на заднюю панель. Разъём RS-232 расположен на самой плате, для его использования нужна планка-заглушка с кабелем. Уточните наличие планки в комплектации корпуса заранее».
