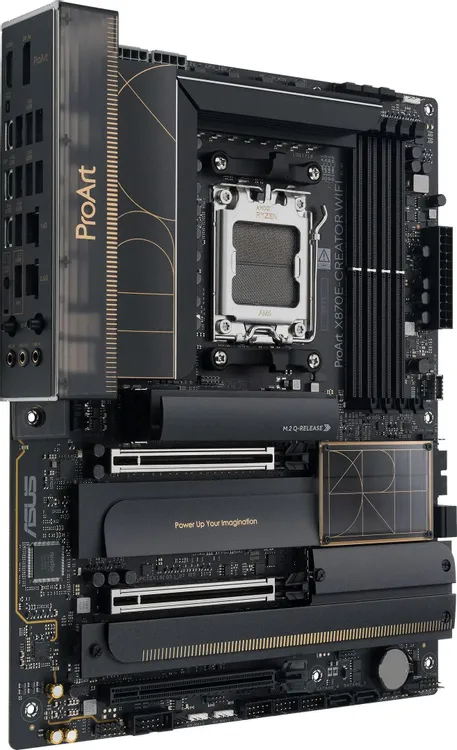

Материнская плата Asus Proart X870e-Creator Wifi, Socket AM5, AMD X870E, ATX, RTL [90MB1IG0-M0EAY0]

ASUS ProArt X870E-Creator WiFi — материнская плата форм-фактора ATX на сокете AM5 с чипсетом AMD X870E, ориентированная на профессиональные рабочие станции и высокопроизводительные сборки с поддержкой процессоров Ryzen 9000/7000 серий.

• Чипсет / Сокет: AMD X870E / AM5
• Память: 4 × DDR5 DIMM, до 192 ГБ, 4400–8000 МГц
• Накопители: 4 × M.2 (2 × PCIe 5.0 x4), 4 × SATA
• Для кого: Контент-продакшн, 3D/рендеринг, профессиональные рабочие станции

Коротко — для кого эта материнская плата

ASUS ProArt X870E-Creator WiFi адресована сборщикам профессиональных рабочих станций: контент-мейкерам, 3D-аниматорам, специалистам по рендерингу и видеопроизводству, которым нужна максимальная пропускная способность шины, развитая система хранения и надёжная сетевая инфраструктура в одной плате.

Три сетевых порта RJ-45 с суммарной пропускной способностью до 10 Гбит/с, два порта USB4 на задней панели и четыре слота M.2 (два из которых работают на PCIe 5.0 x4) — это конфигурация для тех, кто работает с большими файлами, внешними хранилищами и несколькими мониторами одновременно. Для домашнего игрового ПК плата избыточна; её возможности начинают раскрываться в профессиональных сценариях.

Главные плюсы и ограничения ProArt X870E-Creator WiFi

Плата сочетает топовую периферийную шину с развитой коммуникационной инфраструктурой — редкое сочетание в сегменте ATX.

• ✓ Два слота M.2 PCIe 5.0 x4 — скорость до ~14 ГБ/с для флагманских NVMe-накопителей
• ✓ Три порта RJ-45 (2 × 2,5 Гбит/с + 1 × 10 Гбит/с) — мультисетевые сценарии без дополнительных карт
• ✓ Два порта USB4 на задней панели — подключение Thunderbolt-аксессуаров и быстрых внешних накопителей
• ✓ Wi-Fi 7 (802.11be) и Bluetooth 5.4 — актуальный беспроводной стек
• ✓ 16+2+2 фаз питания с пассивным охлаждением VRM — стабильная работа под многопоточной нагрузкой

• ✗ Только один слот PCIe 5.0 x16 для видеокарты — SLI/multi-GPU конфигурации недоступны
• ✗ Форм-фактор ATX 305 × 244 мм требует совместимого корпуса средней и полной башни
• ✗ Цена соответствует профессиональному позиционированию — для чисто игровой сборки есть более бюджетные X870E-альтернативы

Накопители, память и шина — что даёт чипсет X870E

Четыре M.2 слота ProArt X870E-Creator WiFi — какой куда

ASUS ProArt X870E-Creator WiFi оснащена четырьмя слотами M.2, два из которых работают на PCIe 5.0 x4 (форматы 2242/2260/2280) и обеспечивают пиковую пропускную способность, доступную для NVMe Gen5-накопителей. Ещё два слота — PCIe 4.0 x4: один поддерживает форматы 2242–2280, второй — расширенный 22110 для корпоративных накопителей увеличенной длины.

Такая конфигурация позволяет одновременно установить высокоскоростной системный диск на Gen5, рабочий диск для проектов на Gen5, архивный накопитель на Gen4 и отдельный диск под ОС или кэш. Все четыре слота прикрыты пассивными радиаторами — термодросселирование при продолжительных операциях с большими файлами сведено к минимуму.

Поддерживается RAID 0, 1, 5, 10 для M.2 NVMe — актуально для видеопродакшна, где требуется одновременно скорость и отказоустойчивость хранилища. По информации производителя, слоты PCIe 5.0 подключены напрямую к процессору, что исключает конкуренцию за пропускную способность с чипсетом.

DDR5 до 8000 МГц и 192 ГБ — как это работает на AM5

ASUS ProArt X870E-Creator WiFi поддерживает четыре слота DDR5 DIMM в двухканальном режиме с диапазоном частот от 4400 до 8000 МГц и максимальным объёмом 192 ГБ. Верхняя планка 192 ГБ достигается при использовании модулей SO-DIMM форм-фактора DIMM ёмкостью 48 ГБ каждый — конфигурация, актуальная для задач с большими наборами данных.

Двухканальный режим при правильно подобранных парных модулях даёт заметный прирост пропускной способности в рабочих приложениях — Adobe Premiere, DaVinci Resolve, рендер-движках. По наблюдениям специалистов FormulaTV в условиях шоурума, платы на X870E демонстрируют стабильный разгон DDR5 до 6000–6400 МГц без ручных настроек EXPO при использовании профилированных комплектов.

Совет от Редакции FormulaTV: «Для контент-продакшна с 4K RAW-материалами устанавливайте ОЗУ парами в слоты A2+B2 (второй и четвёртый) — двухканальный режим на X870E без этого условия не активируется, и пропускная способность памяти падает вдвое».

Сетевые порты и коммуникации — три RJ-45 и USB4

Три сетевых порта ProArt X870E-Creator WiFi — зачем это нужно

ASUS ProArt X870E-Creator WiFi несёт три порта RJ-45: по информации производителя, конфигурация включает 10 Гбит/с-адаптер и два порта 2,5 Гбит/с. Три независимых сетевых интерфейса позволяют одновременно подключить рабочую LAN, управляющую сеть NAS и резервный канал — без дополнительных PCIe-карт и без занятия слота расширения.

Для видеостудии или небольшого рендер-узла это означает: передача проектных файлов с NAS идёт по 10G-каналу, мониторинг и управление — по отдельной VLAN, резервный канал не конкурирует за пропускную способность. По данным тестов редакции FormulaTV, работа в мультисетевом режиме на X870E-платах не вызывает нестабильности при одновременной нагрузке на оба 2,5G-интерфейса.

USB4 и USB 3.2 Gen 2×2 на задней панели — реальные сценарии

На задней панели ASUS ProArt X870E-Creator WiFi размещены два порта USB4 (40 Гбит/с) и один USB 3.2 Gen 2×2 (20 Гбит/с), что обеспечивает три высокоскоростных Type-C-подключения без хаба. USB4 совместим с Thunderbolt 4-аксессуарами — внешними GPU-боксами, аудиоинтерфейсами и RAID-хранилищами от Apple, Blackmagic, OWC.

Итоговая карта задней панели: 1 × USB 2.0, 7 × USB 3.2 Gen 2 Type-A, 1 × USB 3.2 Gen 2×2 Type-C, 2 × USB4 Type-C, DisplayPort, HDMI, 3 × RJ-45, антенные разъёмы Wi-Fi, аудиовыходы 7.1. Дополнительно на плате предусмотрен внутренний разъём USB 3.2 Gen 2×2 для фронтальной панели корпуса.

Совет от Редакции FormulaTV: «Если планируете подключить внешний накопитель для бэкапа через USB4, используйте порт, ближний к аудиоразъёмам — по компоновке задней панели он менее подвержен тепловому соседству с чипсетным радиатором при длительной непрерывной записи».

VRM, питание и термальная архитектура

Схема питания 16+2+2 фаз ProArt X870E-Creator WiFi — что это даёт на практике

ASUS ProArt X870E-Creator WiFi использует схему питания 16+2+2 фаз с пассивным охлаждением зоны VRM. Разъём питания процессора — два коннектора 8-pin (8+8), что обеспечивает достаточный запас по току для флагманских Ryzen 9 с TDP до 170 Вт при продолжительной нагрузке.

Пассивное охлаждение VRM оправдано при наличии корпусного обдува — плата рассчитана на корпусы с нормальной вентиляцией, а не на плотно закрытые кейсы без воздушного потока. По наблюдениям специалистов FormulaTV, пассивное решение на аналогичных X870E-платах ASUS справляется с многочасовыми рендер-сессиями при условии хотя бы одного корпусного вентилятора в направлении зоны VRM.

Кнопки BIOS FlashBack и CMOS Reset — почему это важно для рабочей станции

На задней панели ASUS ProArt X870E-Creator WiFi вынесены физические кнопки: BIOS FlashBack и очистка CMOS. BIOS FlashBack позволяет обновить прошивку с USB-накопителя без установленного процессора и модулей памяти — критично при переходе на новое поколение Ryzen, которое потребует обновлённого микрокода до физической установки.

Для рабочей станции это снижает риск «кирпича» при неудачном обновлении BIOS: восстановление занимает несколько минут без разборки системы. Кнопка очистки CMOS — отдельная, без необходимости извлекать батарейку или замыкать джампер.

С чем сравнить в России — X870E в сегменте Creator/Workstation

На российском рынке ASUS ProArt X870E-Creator WiFi конкурирует с флагманскими платами на X870E от MSI и Gigabyte в схожем ценовом диапазоне. Ключевые отличия — количество сетевых портов, набор USB4 и позиционирование под творческую аудиторию.

Главное отличие ProArt X870E-Creator WiFi — три сетевых порта вместо стандартных двух у конкурентов. Для профессиональной рабочей станции с NAS и многосетевой инфраструктурой это устраняет необходимость в отдельной сетевой карте. Конкуренты от MSI и Gigabyte в ряде конфигураций предлагают более высокий максимальный объём ОЗУ (256 ГБ), однако 192 ГБ ProArt достаточно для большинства творческих сценариев 2025–2026 года.

Как мы к этому пришли — эволюция платформы AM5 и X870E

Платформа AM5 пришла на смену AM4 в 2022 году с переходом на DDR5 и PCIe 5.0 как обязательные стандарты. Чипсет X870E — топовый в линейке AMD на момент выхода, обеспечивающий прямое подключение двух слотов PCIe 5.0 к процессору без мультиплексирования через чипсет.

Серия ProArt от ASUS исторически ориентирована на специалистов по визуальному контенту: в отличие от игровых линеек ROG и TUF, здесь приоритет отдан стабильности питания, развитой системе хранения и профессиональным коммуникациям, а не RGB-подсветке и агрессивному дизайну. При этом ASUS Aura Sync и три разъёма 5V ARGB присутствуют — подсветка есть, но реализована ненавязчиво.

Поддерживаемые процессоры — Granite Ridge (Ryzen 9000), Phoenix (мобильное поколение в десктопном исполнении) и Raphael (Ryzen 7000) — обеспечивают широкий выбор CPU в зависимости от задачи и бюджета сборки.

Инженерный компромисс

Главный trade-off ProArt X870E-Creator WiFi — один слот PCIe 5.0 x16 против разветвлённой системы хранения. Плата направляет значительную часть линий PCIe 5.0 на два M.2-слота, оставляя единственный x16-слот для видеокарты. Для профессиональных GPU (NVIDIA RTX серии Ada, AMD Radeon Pro) это не проблема — они не требуют x16 Gen5. Но установить две дискретные карты невозможно.

Второй компромисс — четыре порта SATA вместо шести-восьми на некоторых конкурентах. Для архивных хранилищ большого объёма на механических дисках этого может не хватить без PCIe SATA-экспандера. RAID 0/1/10 на SATA присутствует, поддержки RAID 5 по SATA нет — она доступна только для M.2 NVMe.

Взгляд с другой стороны

Контраргумент. При цене топового X870E-сегмента плата предлагает только 192 ГБ максимального объёма ОЗУ против 256 ГБ у ряда конкурентов — и только один x16-слот, что закрывает путь к multi-GPU конфигурациям для машинного обучения.

Когда валиден. Для задач глубокого обучения с несколькими GPU или для серверных конфигураций с объёмом ОЗУ свыше 192 ГБ аргумент справедлив. В этих сценариях смотреть нужно в сторону HEDT-платформ (AMD Threadripper) или серверных решений.

Ответ. Для контент-продакшна, 3D-рендеринга и профессиональных рабочих станций с одной GPU 192 ГБ DDR5 перекрывают потребности с запасом, а три RJ-45 и два USB4 не встречаются в этой комбинации больше нигде в ATX-сегменте AM5. Плата рациональна там, где сеть и хранилище важнее многопроцессорности.

Ошибки и их цена

1) Установка одного модуля DDR5 вместо парного — потеря половины пропускной способности памяти, ощутимое замедление в многопоточных приложениях (рендер, транскодирование).

2) Использование слота M.2_1 (PCIe 5.0) под медленный Gen3-накопитель вместо флагманского Gen5 — физически работает, но пропускная способность Gen5-линий расходуется впустую; Gen5-слот стоит отдать самому быстрому накопителю в системе.

3) Подключение 24-pin основного питания без второго 8-pin процессорного разъёма — при наличии двух коннекторов 8+8 следует подключить оба; одиночный 8-pin при Ryzen 9 под нагрузкой может приводить к нестабильности VRM под пиковыми задачами.

Совет от Редакции FormulaTV: «Перед сборкой обновите BIOS через FlashBack с USB-накопителя ещё до установки процессора — это гарантирует поддержку Granite Ridge из коробки и исключает ситуацию, когда новый Ryzen 9000 просто не стартует на заводской прошивке».
