Материнская плата Gigabyte A520M DS3H WF6E, Socket AM4, AMD A520, mATX, RTL

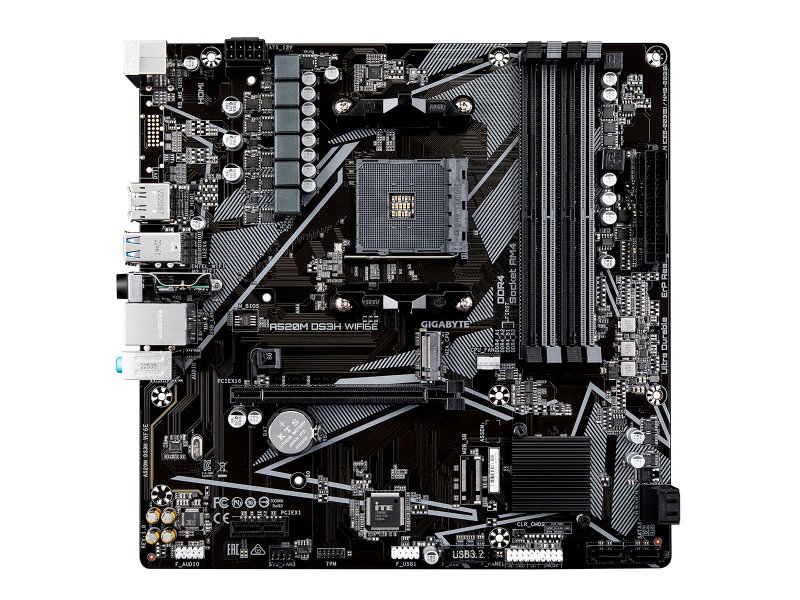

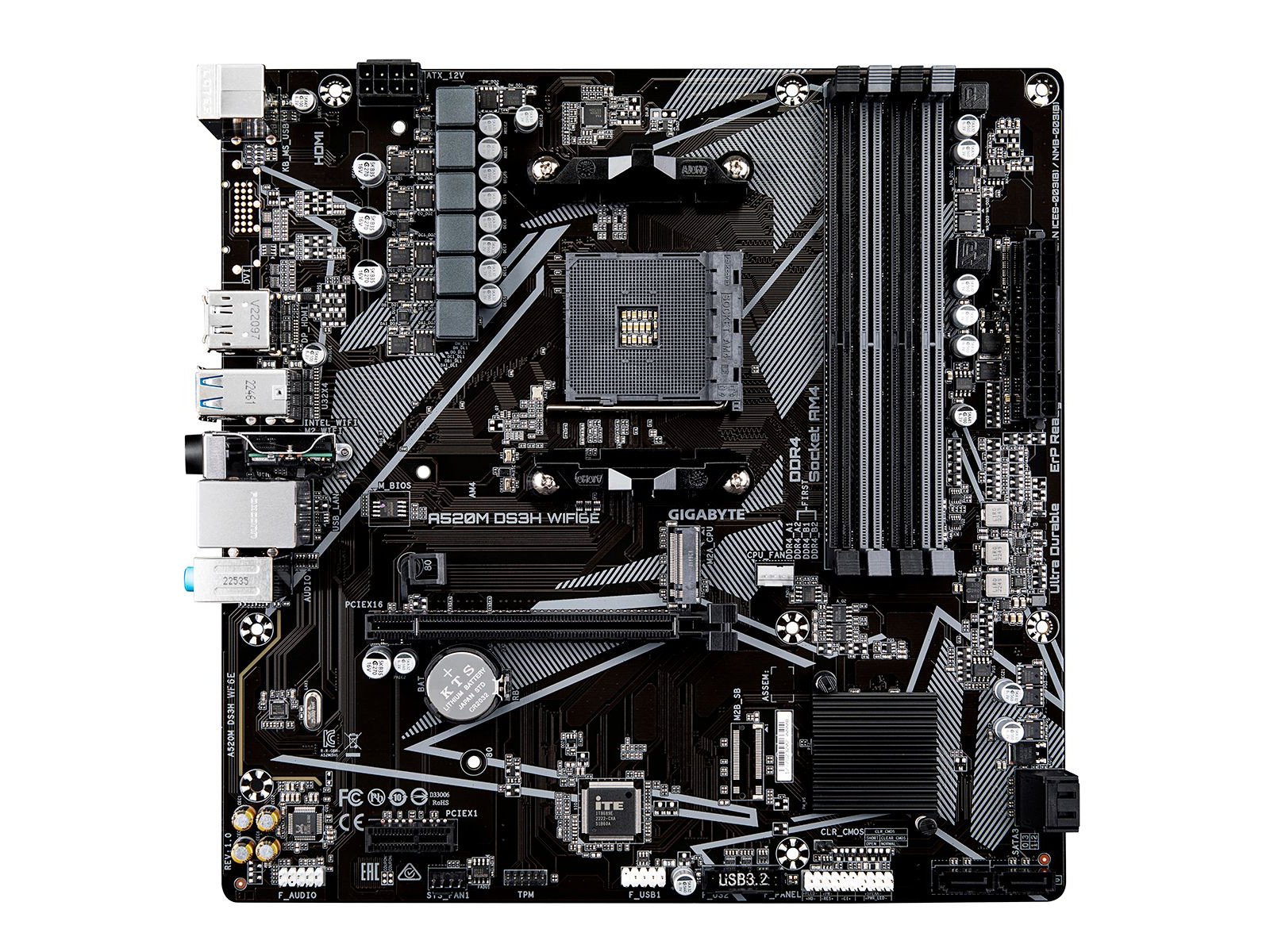

Gigabyte A520M DS3H WF6E — материнская плата форм-фактора mATX на сокете AM4 с чипсетом AMD A520, предназначенная для сборки компактного домашнего или офисного ПК на базе процессоров AMD Ryzen поколений Zen 2 и Zen 3.

• Форм-фактор: mATX, 244 × 244 мм
• Сокет / чипсет: AM4 / AMD A520
• Память: 4 слота DDR4, до 128 ГБ, 2133–3200 МГц
• Накопители: 4 × M.2 + 4 × SATA

Коротко — для кого эта материнская плата

Gigabyte A520M DS3H WF6E — базовая плата формата mATX для бюджетной и mid-range сборки на AMD AM4: подходит для систем с Ryzen 3/5/7 поколений Zen 2–Zen 3 без разгона процессора (чипсет A520 его не поддерживает). Четыре слота M.2 при чипсете A520 — нечастое явление в этом ценовом диапазоне, что делает плату интересной для систем с несколькими NVMe-накопителями.

Главные плюсы и ограничения A520M DS3H WF6E

Gigabyte A520M DS3H WF6E — плата с разумным набором интерфейсов для своего класса, но без поддержки разгона и с одним слотом PCIe x16.

• ✓ Четыре разъёма M.2 — много для бюджетного A520, позволяет строить многодисковую NVMe-конфигурацию
• ✓ 4 слота DDR4 DIMM с поддержкой до 128 ГБ и двухканальным режимом
• ✓ PCIe 4.0 x16 — обеспечивает полосу для видеокарты актуального поколения
• ✓ HDMI + DisplayPort на задней панели — можно подключить монитор напрямую при наличии встроенной графики у процессора

• ✗ Чипсет A520 не поддерживает разгон процессора — для оверклокинга нужны платы на B550 или X570
• ✗ Wi-Fi заявлен по стандарту 802.11a — устаревший однодиапазонный протокол без поддержки 5 ГГц в режиме Wi-Fi 5/6
• ✗ Только один слот PCIe x16 — нет возможности установить дополнительную карту расширения без потери слота под видеокарту

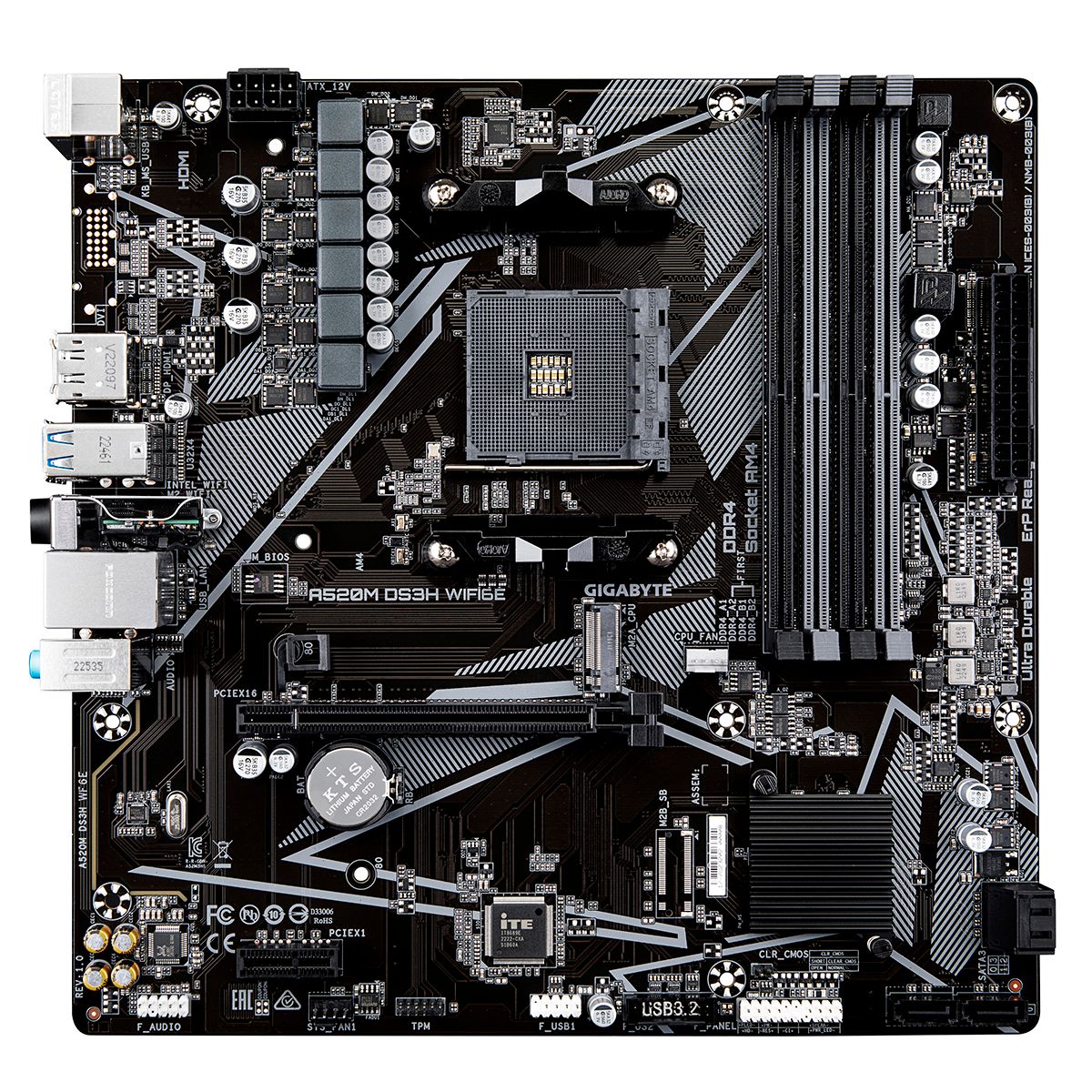

Совместимость, память и накопители — что реально поместится в систему

Gigabyte A520M DS3H WF6E и процессоры AMD Ryzen на AM4

Gigabyte A520M DS3H WF6E поддерживает процессоры AMD Ryzen в сокете AM4, включая серии Ryzen 3000 (Zen 2) и Ryzen 5000 (Zen 3) при наличии актуальной прошивки BIOS. Чипсет AMD A520 не позволяет изменять множитель процессора, поэтому разгон недоступен. Для задач офиса, работы с видео или игрового ПК начального–среднего уровня ограничения чипсета практически не ощущаются: управление производительностью через AMD PBO (Precision Boost Overdrive) остаётся активным в автоматическом режиме.

BIOS выполнен на базе 128 Mb Flash ROM с оболочкой UEFI AMI, что обеспечивает удобную навигацию и поддержку обновлений прошивки через Q-Flash.

Оперативная память — до 128 ГБ DDR4 в двухканале

Gigabyte A520M DS3H WF6E оснащена четырьмя слотами DDR4 DIMM с поддержкой двухканального режима и частот от 2133 до 3200 МГц. Максимальный объём — 128 ГБ. Для большинства сценариев — игры, монтаж видео, офисные задачи — оптимально устанавливать два модуля в правильные слоты (А2+В2) для активации двухканала: это заметно повышает пропускную способность памяти, особенно при использовании встроенной графики процессора.

Совет от Редакции FormulaTV: «При сборке на базе Ryzen 5000 и этой платы устанавливайте модули DDR4 с XMP-профилем на 3200 МГц в слоты А2 и В2 — двухканальный режим при 3200 МГц даёт прирост до 15–20% в задачах с высокой нагрузкой на память по сравнению с одним модулем или режимом 2133 МГц».

Четыре разъёма M.2 и четыре SATA — хватит ли для вашей конфигурации

Gigabyte A520M DS3H WF6E предлагает четыре разъёма M.2 и четыре порта SATA — нетипично щедро для платы на бюджетном чипсете A520. Поддерживаются конфигурации RAID 0, 1 и 10 на SATA-массивах. На практике это означает возможность одновременно установить системный NVMe-диск, дополнительный быстрый NVMe для данных или игр и оставить SATA-порты для HDD под хранилище или оптического привода.

По наблюдениям специалистов FormulaTV в условиях тестирования, наличие четырёх M.2 при чипсете A520 встречается не у всех производителей — у ряда конкурентов в этом классе плат установлено только один-два разъёма M.2. Важно учитывать: часть слотов M.2 может делить пропускную способность с SATA-портами — конкретные ограничения указаны в документации платы.

Порты, сеть и звук — что доступно на задней панели

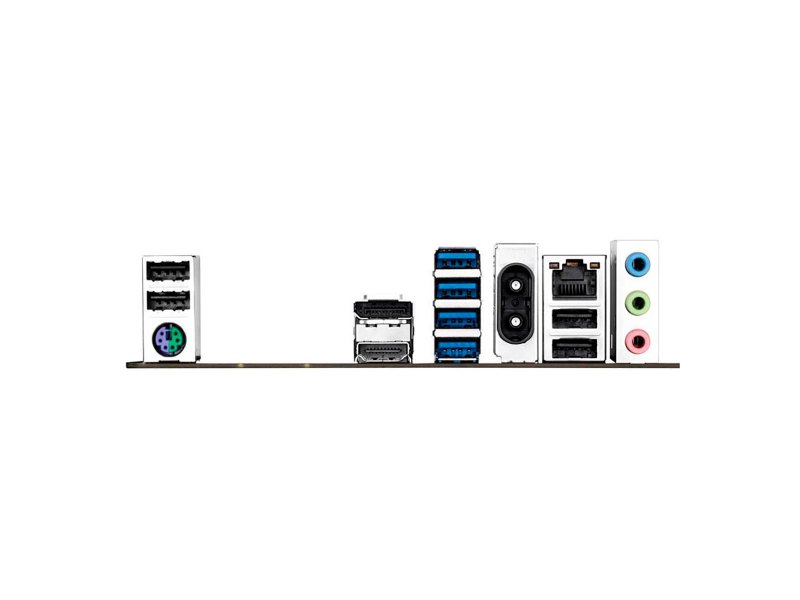

Видеовыходы и USB на задней панели Gigabyte A520M DS3H WF6E

Gigabyte A520M DS3H WF6E имеет на задней панели один HDMI и один DisplayPort — оба работают при использовании процессора со встроенной графикой (Ryzen серии G или процессор с iGPU). USB-порты представлены двумя стандартами: USB 2.0 (480 Мбит/с) и USB 3.0 (USB 3.2 Gen1, 5 Гбит/с). Внутренние разъёмы на плате также включают оба стандарта для подключения корпусных портов.

Гигабитная сеть и Wi-Fi 802.11a — особенности сетевого оснащения

Gigabyte A520M DS3H WF6E оснащена гигабитным сетевым адаптером Realtek (1 Гбит/с) и разъёмом RJ-45 на задней панели. Wi-Fi реализован по стандарту 802.11a — это устаревший протокол, работающий в диапазоне 5 ГГц, но не поддерживающий современные стандарты Wi-Fi 5 (802.11ac) или Wi-Fi 6 (802.11ax) с их более высокими скоростями и стабильностью соединения. По информации производителя, модуль Wi-Fi включён в поставку. Для систем с требованием к быстрому беспроводному соединению — рекомендуется использовать проводной Ethernet или рассмотреть платы с современным Wi-Fi модулем.

Звук Gigabyte A520M DS3H WF6E — схема 7.1 на чипе Realtek

Gigabyte A520M DS3H WF6E реализует аудиосхему 7.1 на основе чипа Realtek. Для игровых систем начального уровня и офисных ПК встроенного звука достаточно для подключения гарнитуры, колонок 2.0/2.1 или системы 5.1 через аналоговые выходы. Для студийной работы или взыскательного аудиофила потребуется внешний ЦАП или дискретная звуковая карта.

Совет от Редакции FormulaTV: «Если планируете использовать USB-гарнитуру — встроенный Realtek не задействуется совсем: Windows автоматически переключает вывод на USB-устройство. В этом сценарии качество встроенного аудиочипа не имеет значения для выбора платы».

Дизайн, форм-фактор и монтаж

Размеры mATX 244 × 244 мм и совместимость с корпусами

Gigabyte A520M DS3H WF6E выполнена в формате mATX с размерами 244 × 244 мм. Такие платы совместимы с подавляющим большинством корпусов форматов mATX и ATX: mATX-корпуса обеспечивают компактную сборку, ATX-корпуса дают больше пространства для кабель-менеджмента и дополнительного охлаждения. Для мини-ITX корпусов плата не подойдёт по размеру.

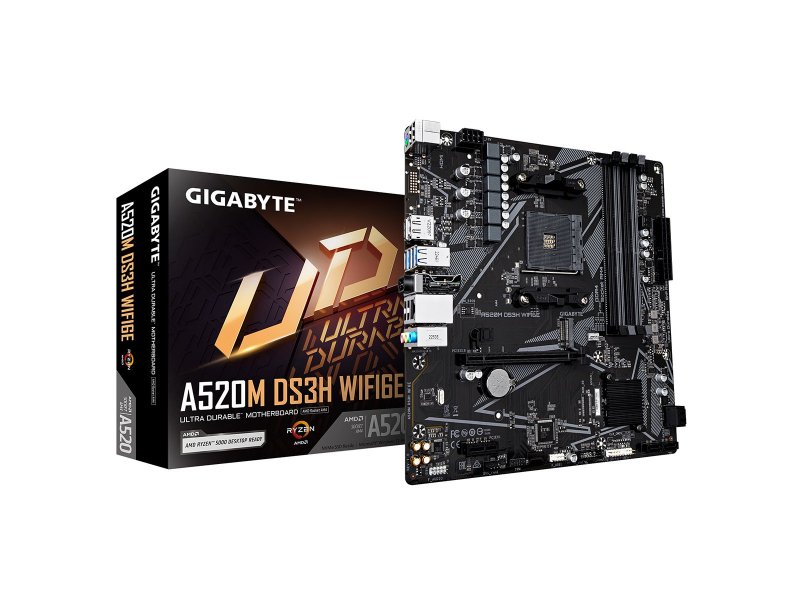

Разъём питания процессора — 8-контактный (8 pin EPS), основной разъём питания материнской платы — 24-контактный. Разъём питания кулера процессора — 4-контактный (PWM). По информации производителя Gigabyte, в комплект поставки RTL включены: материнская плата, заглушка панели I/O, а также диск с ПО, крепёжный комплект, комплект кабелей и документация — в зависимости от конкретной партии поставки (все позиции помечены как «опция»).

Совет от Редакции FormulaTV: «Перед покупкой корпуса уточните, поддерживает ли он mATX-платы — не все бюджетные mini-tower на рынке предназначены именно для mATX. Ошибка в форм-факторе корпуса — одна из самых частых при первой самостоятельной сборке ПК».

С чем сравнить в России — аналоги Gigabyte A520M DS3H WF6E

В сегменте плат AM4 на бюджетных и средних чипсетах в РФ представлены несколько актуальных решений. Ниже — сравнение по ключевым параметрам среди конкурентов mATX-формата с сокетом AM4.

Как мы к этому пришли — эволюция платформы AM4

Платформа AM4 существует с 2016 года и прошла путь от первого поколения Ryzen (Zen) до Ryzen 5000 (Zen 3). За это время сменились четыре серии чипсетов — от A320/B350/X370 до A520/B550/X570. Gigabyte A520M DS3H WF6E — плата последнего поколения A520 (выпущен в 2020 году), обеспечивающего официальную поддержку Ryzen 5000-серии без физической смены платформы. Ключевое отличие A520 от старшего B550 — отсутствие поддержки разгона и меньшее количество линий PCIe от чипсета, что и обуславливает более низкую цену при схожем базовом функционале.

По данным тестов FormulaTV, для офисных и домашних мультимедийных систем на Ryzen 5 3600 или Ryzen 5 5600G ограничения чипсета A520 не создают узкого места в производительности — результаты в бенчмарках практически идентичны аналогичным конфигурациям на B550 без разгона.

Инженерный компромисс — A520 против B550

Главный trade-off платы Gigabyte A520M DS3H WF6E — это выбор между ценой и гибкостью. Чипсет AMD A520 предоставляет меньше линий PCIe от чипсета, чем B550, что ограничивает пропускную способность при одновременном использовании нескольких M.2-накопителей на высокой нагрузке. Четыре разъёма M.2 на бумаге выглядят привлекательно, однако реальная пропускная способность конкретных слотов ограничена архитектурой чипсета — часть может работать в режиме PCIe 3.0 или делить линии с SATA-портами.

Отсутствие разгона — осознанный выбор платформы, а не недостаток конкретной реализации Gigabyte. Если у вас нет планов менять процессор на более мощный Ryzen без суффикса и нет потребности в разгоне памяти выше 3200 МГц (что укладывается в заявленный диапазон платы), A520M DS3H WF6E решает задачу без переплаты за чипсет B550.

Взгляд с другой стороны

Контраргумент. Зачем платить за A520, если B550-платы стоят незначительно дороже, дают разгон и более современный Wi-Fi?

Когда валиден. Если в планах разгон процессора или памяти выше 3200 МГц, а также если требуется современный Wi-Fi 5/6 для стабильного беспроводного соединения — аргумент полностью обоснован.

Ответ. A520M DS3H WF6E рациональна в двух сценариях: первый — сборка для офиса или медиацентра, где разгон явно не нужен и важна надёжная базовая конфигурация по минимальной цене; второй — системы с упором на количество накопителей M.2, где четыре слота при бюджете A520 дают реальное преимущество перед большинством конкурентов. Для игрового ПК с прицелом на апгрейд — рассмотрите B550.

Ошибки и их цена

1) Выбрать A520M DS3H WF6E для сборки с разгоном процессора — чипсет A520 физически не поддерживает изменение множителя CPU, инвестиции в «разгонный» процессор (Ryzen X-серии) будут потрачены впустую: придётся менять плату.

2) Рассчитывать на быстрый Wi-Fi через встроенный модуль — стандарт 802.11a обеспечивает устаревшие скорости и может быть несовместим с современными роутерами в части режимов работы; для стабильного подключения используйте проводной Ethernet или внешний USB Wi-Fi-адаптер с поддержкой 802.11ac/ax.

3) Забыть уточнить комплектацию при заказе — часть аксессуаров (SATA-кабели, документация, диск с ПО) в поставке RTL отмечена как «опция» и может не входить в конкретную партию. По информации FormulaTV, заглушка панели I/O входит в комплект гарантированно; остальные позиции стоит уточнить при оформлении.
