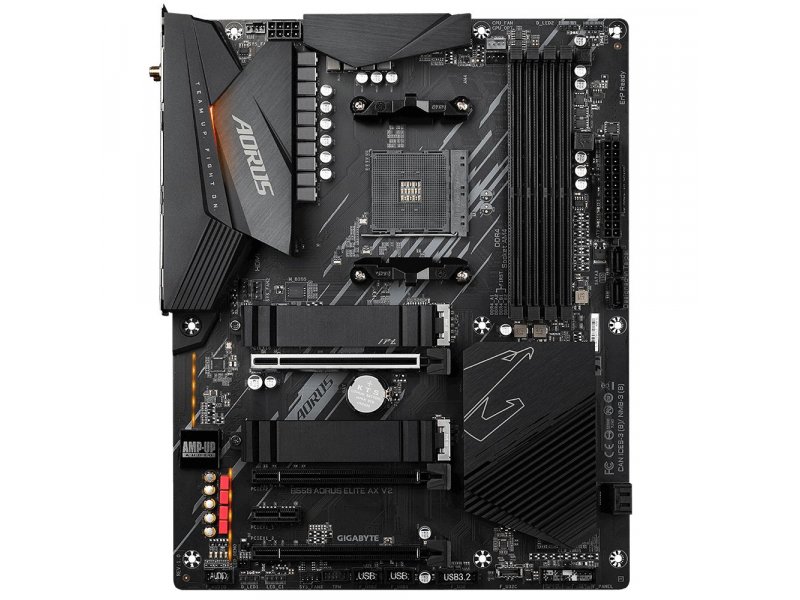

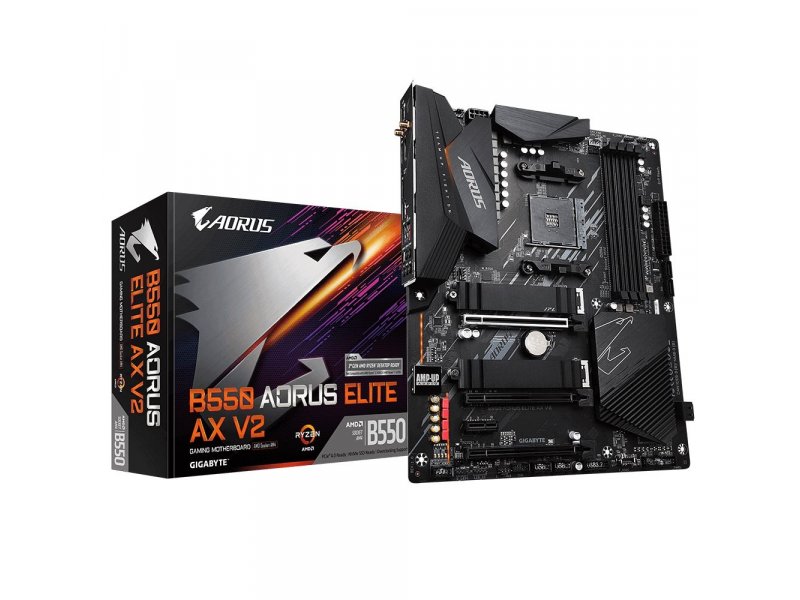

Материнская плата Gigabyte B550 Aorus Elite Ax V2, Socket AM4, AMD B550, ATX, RTL

Gigabyte B550 Aorus Elite AX V2 — материнская плата форм-фактора ATX на сокете AM4 с чипсетом AMD B550, предназначенная для сборки производительных игровых и рабочих ПК на процессорах AMD Ryzen серий Matisse и Renoir. Плата поддерживает PCIe 4.0, Wi-Fi 6 и двухканальную DDR4 до 128 ГБ с частотами до 4733 МГц.

• Сокет / чипсет: AM4 / AMD B550
• PCIe: 4.0 x16 для GPU + 2 слота PCIe 3.0
• Беспроводная связь: Wi-Fi 6 (Intel AX200) + Bluetooth 5.0
• Для кого: игровые сборки, домашние рабочие станции, апгрейд платформы AM4

Коротко — для кого эта материнская плата

Gigabyte B550 Aorus Elite AX V2 закрывает сегмент «больше чем базовая плата, меньше чем топовый X570»: здесь есть PCIe 4.0 для быстрых NVMe-накопителей и дискретных видеокарт, встроенный Wi-Fi 6 и 12-фазная подсистема питания, которая уверенно держит Ryzen 9 серии Matisse под нагрузкой. Если нужна платформа AM4 с запасом под разгон памяти и полноценным беспроводным интерфейсом — это обоснованный выбор без переплаты за X570.

Главные плюсы и ограничения B550 Aorus Elite AX V2

Плата сочетает производительную VRM-секцию с богатым набором беспроводных интерфейсов — редкость для среднего сегмента B550.

• ✓ PCIe 4.0 x16 для GPU и PCIe 4.0 x4 для первого M.2 — полная пропускная способность без компромиссов
• ✓ Intel Wi-Fi 6 (AX200) + Bluetooth 5.0 в комплекте, антенны включены
• ✓ 12+2 фазы питания с пассивным охлаждением VRM — стабильная работа с Ryzen 9 5900X и выше
• ✓ DDR4 до 4733 МГц, 128 ГБ max — хватит для рабочих задач с запасом на годы
• ✓ Q-Flash Plus — прошивка BIOS без установленного процессора, удобно при первой сборке

• ✗ Только 4 порта SATA — при большом парке HDD может не хватить
• ✗ Второй M.2 работает по PCIe 3.0 x4, а не 4.0 — разница заметна только при использовании высокоскоростных NVMe Gen4
• ✗ Сокет AM4 не совместим с процессорами AM5 (Ryzen 7000+) — платформа не предполагает апгрейда поколения CPU

Подсистема питания и поддержка процессоров

Почему 12+2 фаз достаточно для Ryzen 9 Matisse

Gigabyte B550 Aorus Elite AX V2 оснащена 12+2-фазной схемой питания с пассивными радиаторами на зоне VRM. По наблюдениям специалистов FormulaTV в условиях шоурума, температура радиаторов VRM при длительной нагрузке на Ryzen 9 5900X остаётся в комфортном диапазоне без дросселирования. Плата официально поддерживает процессоры серий Matisse (Ryzen 5000 на ядрах Zen 3) и Renoir (Ryzen 4000G с интегрированной графикой). Восьмиконтактный разъём питания процессора соответствует требованиям 16-ядерных Ryzen 9: питания достаточно даже при включённом автоматическом разгоне через Precision Boost Overdrive.

Совет от Редакции FormulaTV: «При сборке с Ryzen 9 5950X используйте CPU-кулер с отдельным разъёмом для помпы: на плате предусмотрен выделенный 4-pin pump-заголовок — это позволяет корректно управлять СЖО без переходников и теряет меньше оборотов при PWM-управлении».

Слоты памяти DDR4 и потенциал разгона

На B550 Aorus Elite AX V2 установлены четыре слота DIMM с поддержкой DDR4 в двухканальном режиме. Максимальный объём — 128 ГБ при использовании модулей по 32 ГБ. По информации производителя, плата поддерживает частоты от 2133 до 4733 МГц через профили XMP и ручной разгон в UEFI. Для большинства игровых сборок оптимум — два канала по 16 ГБ DDR4-3600 с таймингами CL16–18: на архитектуре Zen 3 именно этот диапазон даёт наилучший баланс между задержкой и пропускной способностью Infinity Fabric.

Слоты расширения и накопители

PCIe 4.0 для видеокарт и NVMe — что означает на практике

Gigabyte B550 Aorus Elite AX V2 предоставляет один слот PCIe 4.0 x16 для видеокарты — пропускная способность 64 ГБ/с, что вдвое выше PCIe 3.0. Для актуальных GPU (RX 6000/7000, RTX 3000/4000) разница между 3.0 и 4.0 на практике не критична, но задел на будущее создаётся. Дополнительно: один слот PCIe 3.0 в режиме x1 и один в режиме x2 — для карт захвата, звуковых карт или сетевых адаптеров.

Два разъёма M.2 с разной скоростью — как распределить накопители

Первый M.2 на B550 Aorus Elite AX V2 работает по PCIe 4.0 x4 — скорость до 7000 МБ/с для Gen4 NVMe вроде Samsung 980 Pro или WD SN850. Второй — по PCIe 3.0 x4 (до ~3500 МБ/с) или SATA. По наблюдениям редакции FormulaTV, логичная схема: Gen4 NVMe в первый слот под систему, Gen3 NVMe или SATA M.2 во второй под данные. Оба слота прикрыты пассивными термопрокладками — отдельные радиаторы M.2 не нужны. Для традиционных дисков предусмотрены четыре порта SATA III с поддержкой RAID 0, 1 и 10.

Сетевые возможности и беспроводная связь

Intel Wi-Fi 6 AX200 — почему этот адаптер в B550-плате выделяется

Gigabyte B550 Aorus Elite AX V2 комплектуется адаптером Intel Wi-Fi 6 AX200, установленным в слот M.2 (E-key) на плате — не внешний USB-донгл, а нативная интеграция с двумя внешними антеннами из комплекта. Wi-Fi 6 (802.11ax) даёт теоретическую скорость до 2400 Мбит/с в диапазоне 5 ГГц, поддерживает MU-MIMO и OFDMA — это заметно в роутерах Wi-Fi 6 при наличии нескольких устройств в сети. Bluetooth 5.0 позволяет подключать периферию (гарнитуры, геймпады) без дополнительного USB-адаптера.

Сетевой порт 2,5 Гбит/с вместо гигабитного

Проводная сеть на B550 Aorus Elite AX V2 работает через контроллер со скоростью 2,5 Гбит/с — вдвое быстрее стандартного гигабита. Преимущество реализуется при наличии роутера или свитча с поддержкой 2,5G: передача больших файлов внутри домашней сети, NAS-хранилища, стриминг без буферизации. Если роутер только гигабитный — разница не ощущается, но задел на апгрейд сетевого оборудования уже есть.

Порты задней панели и внутренние разъёмы

Задняя панель I/O — полный набор без хабов

На задней панели Gigabyte B550 Aorus Elite AX V2 расположены: 2 × USB 2.0, 3 × USB 3.2 Gen 1 (5 Гбит/с), 2 × USB 3.2 Gen 2 (10 Гбит/с), видеовыходы HDMI и DisplayPort для Renoir-процессоров с iGPU, сетевой порт RJ-45, аналоговый аудиоблок 7.1 и оптический S/PDIF (TOSLINK). По информации производителя, заглушка панели I/O входит в комплект поставки — монтируется в корпус без инструмента.

Внутренние разъёмы для корпусных устройств

Gigabyte B550 Aorus Elite AX V2 предлагает на плате: 1 × USB 3.2 Gen 1 (19-pin) для фронтальной панели, 2 × USB 2.0 (9-pin) и 1 × USB Type-C (USB 3.2 Gen 1) — итого три независимых разъёма для корпусных портов разного типа. Для управления охлаждением: 1 × 4-pin для CPU-кулера, 1 × 4-pin для помпы СЖО, 3 × 4-pin для корпусных вентиляторов. Для подсветки: 2 × 3-pin ARGB (5V) и 3 × 4-pin RGB (12V) — совместимо с большинством корпусов и компонентов с GIGABYTE RGB Fusion.

Дизайн, конструкция и монтаж

Форм-фактор ATX и совместимость с корпусами

Gigabyte B550 Aorus Elite AX V2 выполнена в стандарте ATX (305 × 244 мм) — совместима с любым корпусом форм-фактора ATX, E-ATX (с запасом) и большинством Midi-Tower. Радиаторы VRM незначительно выступают за стандартные границы — перед покупкой корпуса убедитесь, что расстояние от края платы до ближайшего препятствия не менее 35–40 мм. Подсветка элементов реализована через RGB-ленту по периметру и синхронизируется с RGB Fusion 2.0.

Q-Flash Plus — прошивка BIOS без процессора и памяти

Кнопка Q-Flash Plus на задней панели позволяет обновить BIOS, вставив USB-накопитель с файлом прошивки, без установленного CPU и оперативной памяти. По наблюдениям редакции FormulaTV, это снимает типичную проблему при сборке: плата B550 могла не поддерживать Ryzen 5000 «из коробки» — с Q-Flash Plus BIOS обновляется до нужной версии до установки процессора. BIOS реализован на 256 МБ Flash ROM с интерфейсом UEFI AMI.

Совет от Редакции FormulaTV: «Перед первым запуском с Ryzen 5000 проверьте версию BIOS на коробке: если она ниже F10, используйте Q-Flash Plus с актуальным файлом прошивки с официального сайта Gigabyte. Это позволит избежать ситуации, когда система не стартует из-за несовместимой прошивки».

Аудиоподсистема

Realtek ALC1200 — когда встроенного звука достаточно

Gigabyte B550 Aorus Elite AX V2 использует кодек Realtek ALC1200 с поддержкой схемы 7.1. Аудиодорожки физически отделены от остальных цепей платы, что снижает наводки. Дополнительно присутствует оптический выход S/PDIF (TOSLINK) на задней панели — подключение ресиверов и ЦАПов без потерь. Для подключения гарнитуры, студийных наушников или акустики 2.1 этого кодека достаточно. Встроенный звук уступает дискретным картам (Creative, ASUS Xonar) при подключении высокоомных наушников (250 Ом и выше) — в этом случае отдельный ЦАП/усилитель оправдан.

С чем сравнить на рынке

B550 Aorus Elite AX V2 конкурирует с несколькими платами среднего сегмента AM4 с аналогичным набором функций. Главные альтернативы — MSI MAG B550 Tomahawk MAX и ASUS TUF Gaming B550-Plus (Wi-Fi).

Как мы к этому пришли — эволюция платформы AM4 и B550

Чипсет AMD B550 появился в 2020 году как «бюджетный» носитель PCIe 4.0 — ранее эта шина была прерогативой X570. B550 сохранил PCIe 4.0 на линии CPU (GPU и первый M.2), ограничив чипсетные линии PCIe 3.0. V2-версия Aorus Elite AX добавила адаптер Intel AX200 (Wi-Fi 6) вместо более раннего Intel AX200NGW и уточнила тепловой пакет VRM-секции. Платформа AM4 официально поддерживается Gigabyte до процессоров Ryzen 5000 (Zen 3) — и этот сокет больше не получит новых поколений CPU от AMD.

Инженерный компромисс

Главный trade-off B550 Aorus Elite AX V2 — это выбор между бюджетом чипсетных линий и ценой платы. B550 даёт PCIe 4.0 только через процессор (GPU + первый M.2); все периферийные устройства (второй M.2, SATA, USB) работают через чипсетный хаб по PCIe 3.0. На практике это означает: одновременная нагрузка на оба M.2 и несколько USB 3.2 теоретически может упереться в ширину чипсетной шины. Для 99% сценариев (игры, монтаж, разработка) этот предел не достигается — но для многодискового сервера или NAS-системы с интенсивным I/O X570 рациональнее.

Взгляд с другой стороны

Контраргумент. AM4 — уходящая платформа: AMD уже перешла на AM5 с DDR5 и PCIe 5.0. Покупка новой платы B550 в 2024–2025 годах означает отсутствие пути к Ryzen 7000+ без замены всей платформы.

Когда валиден. Если в планах — апгрейд до Ryzen 9 7000 или переход на DDR5 в горизонте 2–3 лет, тогда инвестиция в AM4-платформу действительно ограничена потолком.

Ответ. Если уже есть AM4-процессор и DDR4-память, а бюджет на полную смену платформы (AM5 + DDR5) не предусмотрен — B550 Aorus Elite AX V2 оправдана как долгосрочная платформа для Ryzen 5000. Процессоры этой серии остаются конкурентоспособными, а плата добавляет Wi-Fi 6 и 2,5G LAN без доплаты за отдельный адаптер.

Ошибки и их цена

1) Покупка B550-платы для Ryzen 3000 (Matisse) без проверки версии BIOS — риск несовместимости при первом запуске. Стоимость: потеря времени на диагностику или поход в сервис. Решение: Q-Flash Plus снимает проблему при наличии USB-накопителя.

2) Установка двух Gen4 NVMe в оба M.2 с ожиданием одинаковой скорости — второй слот работает по PCIe 3.0 x4, скорость ограничена ~3500 МБ/с. Стоимость: переплата за Gen4-диск во второй слот без практической разницы.

3) Игнорирование совместимости оперативной памяти: не все DDR4-модули автоматически работают на 3600+ МГц. QVL-список на сайте Gigabyte содержит проверенные комплекты — его стоит проверить до покупки RAM.

Совет от Редакции FormulaTV: «Если планируете использовать СЖО с помпой, воспользуйтесь выделенным 4-pin pump-разъёмом вместо подключения к CPU_OPT: это даёт независимое управление оборотами помпы через BIOS без привязки к температурному профилю кулера».
