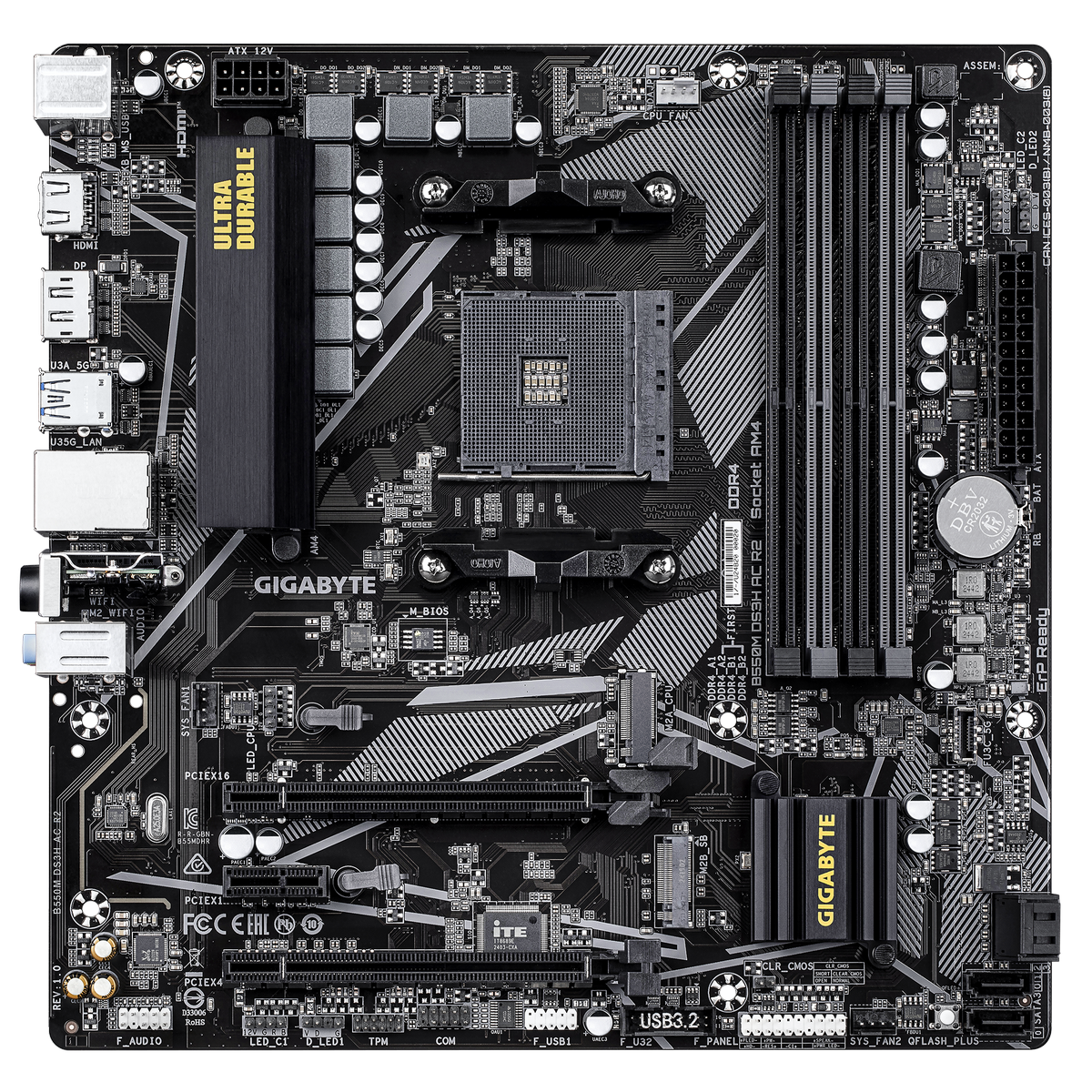

Материнская плата Gigabyte B550M DS3H AC R2, Socket AM4, AMD B550, mATX, RTL

GIGABYTE B550M DS3H AC R2 — материнская плата форм-фактора mATX на сокете AM4 с чипсетом AMD B550, поддерживающая процессоры Ryzen 3000 (Matisse) и Ryzen 5000 (Vermeer), оснащённая встроенным Wi-Fi 5 и двумя разъёмами M.2 с поддержкой PCIe 4.0.

• Сокет / Чипсет: AM4 / AMD B550
• Форм-фактор: mATX (244 × 244 мм)
• Беспроводная связь: Wi-Fi 5 (802.11ac) + Bluetooth 5.0 — встроены, антенна в комплекте
• Для кого: компактные AM4-сборки на Ryzen 3000/5000 без отдельного Wi-Fi-адаптера

Коротко — для кого эта материнская плата

GIGABYTE B550M DS3H AC R2 закрывает чёткий сценарий: компактная mATX-сборка на Ryzen 5000 с Wi-Fi и быстрым NVMe-накопителем при бюджете среднего сегмента. Плата не требует отдельного Wi-Fi-адаптера — модуль Realtek RTL8821CE с поддержкой Wi-Fi 5 (802.11ac) и Bluetooth 5.0 уже распаян, антенна идёт в комплекте. Первый слот M.2 работает в режиме PCIe 4.0 x4 — доступны скоростные NVMe-накопители нового поколения. По информации производителя, аудиокодек Realtek ALC1220 класса 7.1 — нестандартно щедрое решение для mATX-платы на бюджетном чипсете.

Главные плюсы и ограничения B550M DS3H AC R2

Плата выигрывает на Wi-Fi и аудио — там, где конкуренты аналогичного ценового диапазона нередко ставят ALC897 и предлагают Wi-Fi за доплату.

• ✓ Wi-Fi 5 и Bluetooth 5.0 встроены — адаптер покупать не нужно, антенна в комплекте
• ✓ PCIe 4.0 x16 для видеокарты и M.2 PCIe 4.0 x4 для NVMe — максимальная пропускная способность на B550
• ✓ Realtek ALC1220 — аудиокодек среднего сегмента в плате начального уровня
• ✓ Четыре слота DDR4 до 128 ГБ, XMP до 3200 МГц, двухканальный режим
• ✓ Q-Flash Plus — прошивка BIOS без установленного процессора

• ✗ Второй M.2 — PCIe 3.0 x2, максимум ~1700 МБ/с; топовый NVMe там не раскроется
• ✗ 5+3 фаз питания VRM — достаточно для Ryzen 5/7, но не рассчитано под разгон Ryzen 9
• ✗ Wi-Fi только 5-го поколения (нет Wi-Fi 6/6E) — максимальная скорость до 867 Мбит/с

Платформа AM4 — совместимость с процессорами и чипсет AMD B550

Поддержка Ryzen 3000 и Ryzen 5000 на сокете AM4

GIGABYTE B550M DS3H AC R2 официально поддерживает процессоры AMD серий Matisse (Ryzen 3000) и Vermeer (Ryzen 5000) через сокет AM4. Чипсет AMD B550 разводит PCIe 4.0 от CPU напрямую к первичному слоту x16 и первому разъёму M.2, тогда как линии от PCH работают в PCIe 3.0. Разъём питания процессора — 8-пиновый: стандарт для CPU с TDP до 105 Вт без разгона.

Подсистема питания 5+3 фаз обеспечивает стабильную работу Ryzen 5 5600X и Ryzen 7 5700X; при использовании Ryzen 9 5900X рекомендуется обеспечить активную продувку зоны VRM в корпусе. По информации производителя, функция Q-Flash Plus позволяет прошить BIOS с USB-накопителя без установленного процессора — это критично при первой сборке, когда заводская прошивка не поддерживает Ryzen 5000.

DDR4 в четырёх слотах — частота XMP и двухканальный режим

На B550M DS3H AC R2 четыре слота DDR4 DIMM с максимальным объёмом 128 ГБ в двухканальной конфигурации. Официально поддерживаемая частота XMP составляет 3200 МГц — оптимальный порог для платформы AM4 с учётом синхронизации Infinity Fabric. По данным редакции FormulaTV, при заполнении всех четырёх слотов максимальная стабильная частота нередко снижается до 2666–2933 МГц — стандартное поведение для AM4-платформ при двухранговых модулях.

Хранение данных — PCIe 4.0 M.2 и четыре порта SATA

Два разъёма M.2 с разными скоростными режимами

На GIGABYTE B550M DS3H AC R2 два разъёма M.2 типоразмера 2280. Первый работает в режиме PCIe 4.0 x4 — пропускная способность до ~7000 МБ/с, подходит для накопителей класса Samsung 980 Pro или WD Black SN850X. Второй — PCIe 3.0 x2, скорость чтения до ~1700 МБ/с, достаточно для бюджетных NVMe-дисков типа Kingston NV2 или WD Green SN350. Оба слота активны одновременно без конфликтов с SATA-портами.

Четыре порта SATA III поддерживают RAID-массивы уровней 0, 1 и 10 — вариант для объёмного хранилища на HDD или бюджетных SATA-накопителях. Типичная конфигурация: быстрый NVMe в первый M.2 под систему и игры, HDD под архив в SATA.

Встроенная связь — Wi-Fi 5 и Gigabit Ethernet без дополнительных карт

GIGABYTE B550M DS3H AC R2 — одна из немногих плат mATX на B550 со встроенным Wi-Fi. Модуль Realtek RTL8821CE поддерживает стандарт Wi-Fi 5 (802.11ac) в диапазонах 2.4 и 5 ГГц с максимальной скоростью до 867 Мбит/с и Bluetooth 5.0. В комплект входит антенна — подключается к двум SMA-разъёмам на задней панели I/O.

Проводная сеть реализована на Realtek GbE LAN со скоростью 1 Гбит/с. По наблюдениям специалистов редакции FormulaTV, для большинства домашних задач — стриминг 4K, онлайн-игры, видеоконференции — гигабитного Ethernet достаточно с запасом. Wi-Fi 5 закрывает подключение там, где прокладка кабеля нецелесообразна.

Совет от Редакции FormulaTV: «В корпусах mATX с глухими стенками сигнал Wi-Fi заметно хуже, чем у внешнего USB-адаптера с выносной антенной. Ориентируйте антенну вертикально и выведите её за пределы корпуса через кабель-удлинитель SMA — разница в уровне сигнала в плотно застроенных помещениях ощутима».

Задняя панель, USB-порты и аудио Realtek ALC1220

USB и видеовыходы задней панели B550M DS3H AC R2

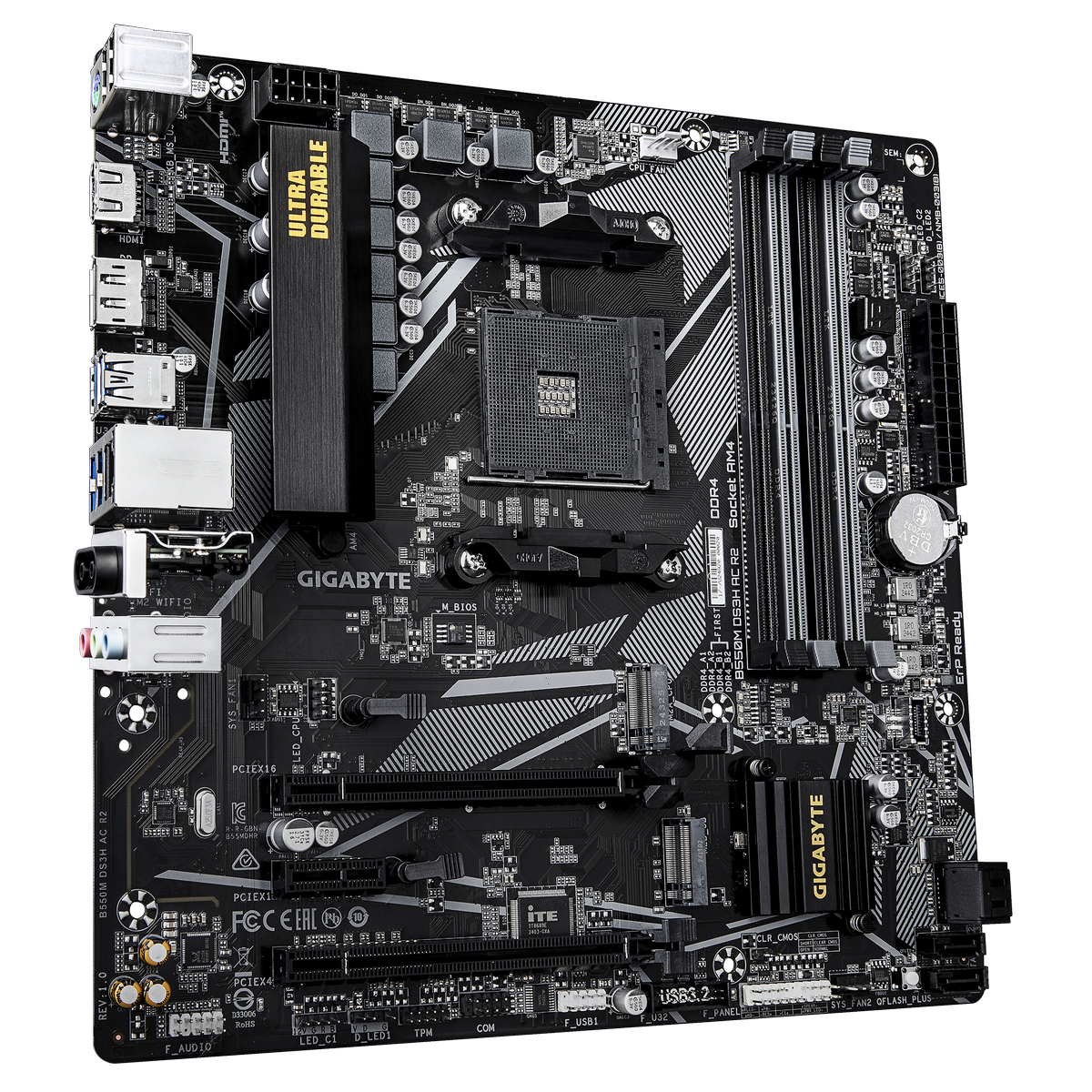

На задней панели GIGABYTE B550M DS3H AC R2 расположены: 2 × USB 2.0 и 4 × USB 3.2 Gen 1 Type-A, один порт HDMI и один DisplayPort — для вывода изображения через встроенную графику процессоров с IGP, а также сетевой порт RJ-45 и пять аудиоразъёмов 3.5 мм.

Внутренние разъёмы: 1 × USB 2.0 (9-pin), 1 × USB 3.2 Gen 1 (19-pin) и 1 × USB 3.2 Gen 1 Type-C — для подключения передних панелей современных корпусов. Разъём RS-232 (COM) на плате полезен для промышленного оборудования и специализированных приложений.

Аудиокодек Realtek ALC1220 — схема 7.1 в mATX-плате

Встроенный звук на B550M DS3H AC R2 построен на кодеке Realtek ALC1220 с поддержкой схемы 7.1. По данным редакции FormulaTV, ALC1220 демонстрирует заметно более низкий уровень шумов и лучший динамический диапазон по сравнению с ALC887/ALC897, характерными для бюджетного класса B450. Для геймерских гарнитур и активных мониторов встроенного звука достаточно — отдельная звуковая карта нужна лишь при профессиональной работе с аудио.

Подсветка и эстетика — ARGB и RGB через GIGABYTE RGB Fusion

На GIGABYTE B550M DS3H AC R2 два типа разъёмов для подключения подсветки: 2 × 3-pin ARGB (5V D-G) и 2 × 4-pin RGB (12V). Синхронизация управляется через фирменное ПО GIGABYTE RGB Fusion. Четыре разъёма суммарно позволяют подключить LED-ленты и корпусные вентиляторы обоих форматов без дополнительного ARGB-хаба. По информации производителя, RGB Fusion поддерживает базовые сценарии: статика, дыхание, волна, стробоскоп.

Совет от Редакции FormulaTV: «При смешивании ARGB-устройств разных брендов заранее проверьте совместимость с RGB Fusion. Устройства со стандартным 3-pin ARGB (5V) обычно синхронизируются корректно, однако фирменные эффекты сторонних производителей могут конфликтовать с программным управлением GIGABYTE».

С чем сравнить — mATX B550 с Wi-Fi на российском рынке

В сегменте mATX AM4 B550 с Wi-Fi на российском рынке B550M DS3H AC R2 конкурирует с несколькими альтернативами. Ключевое отличие — наличие Realtek ALC1220 вместо ALC887/ALC897, который ставят большинство конкурентов в этом классе.

Как платформа B550 стала выбором для Ryzen 5000

Чипсет AMD B550 появился в 2020 году как ответ на запрос рынка: полноценный PCIe 4.0 от CPU для видеокарт и NVMe-накопителей при умеренной цене. В отличие от B450, B550 обеспечивает прямое соединение первого M.2-слота с процессором по PCIe 4.0 без участия чипсетных линий — пропускная способность утраивается по сравнению с PCIe 3.0 x4. GIGABYTE B550M DS3H AC R2 вышла как обновление (R2) базовой B550M DS3H с добавлением встроенного Wi-Fi-модуля. Для пользователей с Ryzen 5 5600 или Ryzen 7 5700X эта платформа остаётся экономически обоснованным решением: цена платы существенно ниже, чем у аналогов на AM5, при сопоставимой игровой производительности.

Взгляд с другой стороны

Контраргумент. Платформа AM4 закрыта — новых процессоров под этот сокет не будет. Инвестиция в B550 означает ограниченный путь обновления внутри поколения.

Когда валиден. Если горизонт планирования 4–5 лет и дальше планируется переход на AM5 или следующую платформу, смена потребует замены не только CPU, но и платы и памяти — AM5 работает с DDR5. Суммарные затраты могут оказаться выше, чем сразу войти в AM5.

Ответ. B550M DS3H AC R2 рациональна для сборки «прямо сейчас» с чётким бюджетом. Ryzen 7 5700X или Ryzen 5 5600X на этой платформе сохраняют конкурентоспособность в играх на 3–4 года. Если бюджет позволяет и важна перспектива — AM5 имеет смысл. Если приоритет — цена и производительность сегодня — AM4 B550 остаётся разумным выбором.

Ошибки и их цена

1) Покупка DDR5-модулей под B550M DS3H AC R2 — плата поддерживает только DDR4, DDR5 физически несовместима из-за разного ключа. Цена ошибки: возврат памяти, потеря времени.

2) Установка Ryzen 9 5950X без проверки охлаждения VRM — 5+3 фаз рассчитаны на Ryzen 5/7. При длительной многоядерной нагрузке 16-ядерного процессора возможен тепловой throttling. Цена ошибки: нестабильная работа системы, потенциальный перегрев зоны питания.

3) Использование второго M.2-слота под флагманский NVMe PCIe 4.0 — второй разъём работает в режиме PCIe 3.0 x2, скорость ограничена ~1700 МБ/с вне зависимости от возможностей накопителя. Цена ошибки: переплата за скорость, которая не реализуется.
