Материнская плата Gigabyte B650I AX, Socket AM5, AMD B650, mATX, RTL

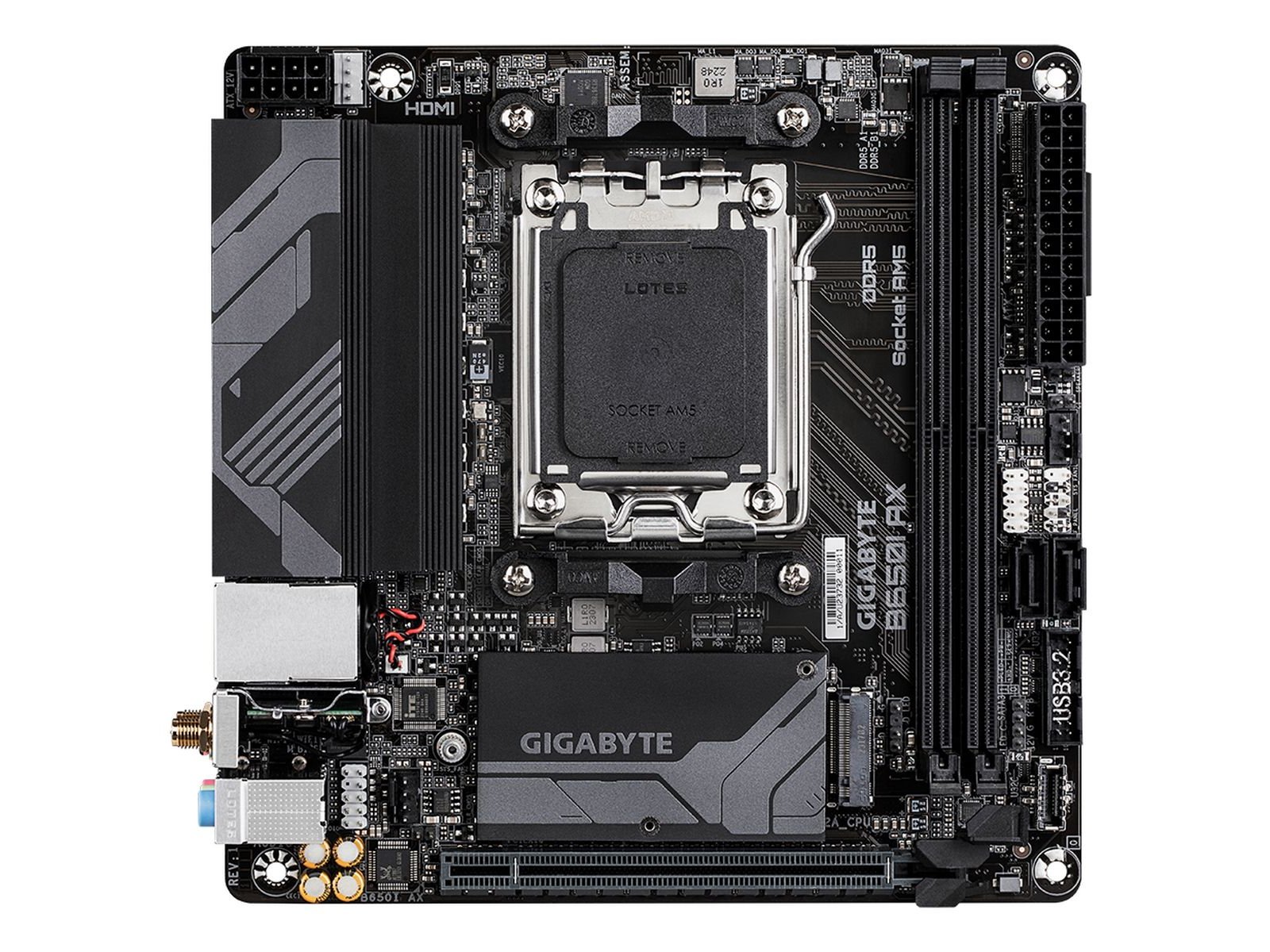

Gigabyte B650I AX — материнская плата формата mATX на сокете AM5 с чипсетом AMD B650, размером 244×244 мм, оснащённая Wi-Fi 6E и поддержкой DDR5 до 6400 МГц для сборки компактного производительного ПК на процессорах Ryzen 7000 (Raphael).

• Сокет / чипсет: AM5 / AMD B650
• Память: DDR5, 2 слота DIMM, до 96 ГБ, 4400–6400 МГц
• Беспроводная связь: Wi-Fi 6E (802.11ax) + Bluetooth 5.3
• Для кого: компактные сборки mATX, Ryzen 7000, домашний ПК / рабочая станция

Коротко — для кого эта материнская плата

Gigabyte B650I AX — выбор для тех, кто строит компактный ПК формата mATX на платформе AMD AM5, не желая жертвовать беспроводными возможностями и возможностью разгона памяти. Плата занимает нишу между бюджетными B650 и топовыми X670E: достаточно функциональна для производительной сборки, но не избыточна по цене.

Главные плюсы и ограничения Gigabyte B650I AX

Gigabyte B650I AX предлагает сбалансированный набор для компактной AM5-сборки — с актуальной беспроводной связью и поддержкой быстрой памяти DDR5.

• ✓ Wi-Fi 6E (802.11ax) + Bluetooth 5.3 встроены — внешние адаптеры не нужны
• ✓ Поддержка DDR5 до 6400 МГц — запас для разгона XMP/EXPO-профилей
• ✓ Видеовыходы HDMI и DisplayPort на задней панели — дискретная видеокарта опциональна
• ✓ Q-Flash Plus — прошивка BIOS с USB без установленного процессора

• ✗ Только 2 слота памяти — максимум двухканальный режим, расширение невозможно
• ✗ Один слот M.2 (2280, PCIe 4.0 x4) — второй NVMe-накопитель только через SATA
• ✗ Один разъём PCIe x16 — для мультикарточных конфигураций плата не предназначена

Платформа AM5 и совместимость с процессорами Ryzen 7000

Какие процессоры поддерживает Gigabyte B650I AX

Gigabyte B650I AX поддерживает процессоры AMD Ryzen 7000 серии (Raphael) в исполнении AM5 — это Ryzen 5 7600, Ryzen 7 7700, Ryzen 9 7900 и старшие модели с TDP до 170 Вт. Разъём питания процессора — 8 pin, что достаточно для большинства Ryzen 7000, включая Ryzen 9. Платформа AM5 использует процессорный разъём LGA-типа, в отличие от предыдущего AM4, — процессоры устанавливаются иначе: контакты на материнской плате, а не на процессоре.

Память DDR5 — диапазон частот и максимальный объём

Gigabyte B650I AX работает исключительно с памятью DDR5 в формате DIMM — модули DDR4 физически несовместимы с платой. Плата поддерживает частоты от 4400 до 6400 МГц в двухканальном режиме. Максимальный объём — 96 ГБ при установке двух планок по 48 ГБ. Для большинства домашних и рабочих сборок достаточно 32–64 ГБ DDR5-5600 или DDR5-6000 с включённым EXPO-профилем.

Совет от Редакции FormulaTV: «При выборе памяти для Gigabyte B650I AX отдавайте предпочтение комплектам с EXPO-сертификацией AMD — они активируются в BIOS одной галочкой и гарантированно работают на заявленной частоте. Комплекты только с Intel XMP-профилем тоже функционируют, но потребуют ручной настройки таймингов.»

Слоты расширения и хранение данных

Слоты PCIe и возможности установки видеокарты

Gigabyte B650I AX располагает одним слотом PCIe 4.0 x16 — для установки дискретной видеокарты. Конфигурация одинарного слота типична для mATX-плат этого класса и полностью соответствует сценарию однокарточной сборки. Поддержки мультиGРU (SLI/CrossFireX) нет — платформа B650 это не предусматривает.

Накопители — M.2 и SATA на Gigabyte B650I AX

Gigabyte B650I AX оснащена одним разъёмом M.2 формата 2280 с интерфейсом PCIe 4.0 x4 — для высокоскоростного NVMe-накопителя. Помимо этого, на плате четыре порта SATA для традиционных SSD или HDD. Поддерживается RAID 0 и RAID 1 как для M.2 PCIe, так и для SATA. Таким образом, максимальная конфигурация хранения: один NVMe + четыре SATA-устройства одновременно.

Подключение и порты — задняя панель и внутренние разъёмы

Видеовыходы и USB на задней панели Gigabyte B650I AX

Gigabyte B650I AX выводит видеосигнал через встроенную графику процессора — на задней панели расположены один HDMI и один DisplayPort. Из USB-портов на задней панели: один USB 3.2 Gen 1 Type-A, три USB 2.0 Type-A и один USB 3.2 Gen 1 Type-C. Для подключения периферии этого набора достаточно в большинстве домашних сценариев, однако при потребности в высокоскоростном USB 3.2 Gen 2 или Thunderbolt — плата их не предоставляет.

Внутренние разъёмы и возможности расширения корпуса

Gigabyte B650I AX предоставляет внутри корпуса: один USB 2.0 (9 pin), один USB 3.2 Gen 1 Type-A (19 pin), один USB 3.2 Gen 1 Type-C — для подключения фронтальных портов корпуса. Для вентиляторов предусмотрен разъём кулера процессора (4 pin) и два разъёма для корпусных вентиляторов (4 pin). Подсветка: по одному разъёму ARGB (3 pin, 5V) и RGB (4 pin, 12V) — синхронизация через GIGABYTE RGB Fusion.

Беспроводная связь и сетевые возможности

Wi-Fi 6E и Bluetooth 5.3 на Gigabyte B650I AX

Gigabyte B650I AX оснащена адаптером Realtek RTL8852CE, поддерживающим Wi-Fi 6E (802.11ax) с работой в диапазоне 6 ГГц и Bluetooth 5.3. По информации производителя, Wi-Fi 6E обеспечивает пониженную задержку по сравнению с Wi-Fi 5 в перегруженных сетях благодаря эксклюзивному диапазону 6 ГГц. Антенны для Wi-Fi входят в комплект поставки. Проводная сеть — порт RJ-45 со скоростью 2,5 Гбит/с.

Совет от Редакции FormulaTV: «Если маршрутизатор поддерживает только Wi-Fi 5 (802.11ac), диапазон 6 ГГц недоступен — плата подключится в режиме Wi-Fi 5. Полный потенциал Wi-Fi 6E раскрывается только при наличии роутера с поддержкой Wi-Fi 6E. Для стационарной сборки, где важна стабильность, рекомендуем проводное подключение 2,5 Гбит/с как основной канал.»

Питание, охлаждение VRM и особенности компоновки

Фазы питания и пассивное охлаждение VRM на Gigabyte B650I AX

Gigabyte B650I AX использует конфигурацию питания 5+2+1 фаз с пассивным радиаторным охлаждением зоны VRM и чипсета. Разъём питания процессора — 8 pin (стандартный ATX12V). По наблюдениям специалистов FormulaTV в условиях шоурума, пассивное охлаждение VRM справляется с нагрузкой при процессорах до Ryzen 7 7700 без признаков перегрева при умеренной вентиляции корпуса. Для Ryzen 9 серии рекомендуется обеспечить активный воздушный поток через корпус. Основной разъём питания платы — 24 pin.

Кнопка Q-Flash Plus — обновление BIOS без процессора

Gigabyte B650I AX оснащена кнопкой Q-Flash Plus, позволяющей обновить BIOS с USB-накопителя без установленного процессора и памяти. Это критически важно при покупке платы под новые модели Ryzen, которые могут требовать более свежей версии прошивки. BIOS реализован на чипе 256 Mb Flash ROM с оболочкой UEFI AMI.

Звук и аудиовозможности

Встроенный звук 7.1 на Gigabyte B650I AX

Gigabyte B650I AX реализует схему звука 7.1 на чипсете Realtek. Встроенное аудио покрывает сценарии домашнего использования: стереогарнитура, акустика 2.0/5.1, микрофон. Для профессиональной работы со звуком или студийной записи встроенного аудио Realtek недостаточно — потребуется внешний USB DAC или звуковая карта.

С чем сравнить в России — Gigabyte B650I AX против конкурентов

На рынке mATX-плат AM5 с чипсетом B650 конкурентами Gigabyte B650I AX выступают решения от ASUS и MSI. Ниже — сравнение по ключевым параметрам для сборок mATX-формата.

По данным редакции FormulaTV, Gigabyte B650I AX выделяется на фоне конкурентов Wi-Fi 6E при компактной компоновке, однако проигрывает по количеству слотов памяти (2 против 4) и разъёмов M.2 (1 против 2) большинству mATX-альтернатив того же ценового диапазона.

Как мы к этому пришли — эволюция платформы AMD AM5

Платформа AMD AM5, на которой построена Gigabyte B650I AX, появилась в 2022 году как преемник AM4. Ключевое отличие — переход на процессорный разъём LGA-типа и обязательная поддержка DDR5. Чипсет B650 занимает среднюю ступень иерархии: ниже флагманского X670E (PCIe 5.0 для M.2 и GPU), но выше начального A620 (без разгона). По информации GIGABYTE, серия B650I ориентирована на сборщиков компактных систем, которым нужна актуальная беспроводная связь и поддержка XMP/EXPO без переплаты за топовый чипсет.

Инженерный компромисс — два слота памяти вместо четырёх

Главный trade-off Gigabyte B650I AX — два слота DDR5 вместо четырёх, характерных для полноразмерных mATX-плат. Это решение обусловлено компоновкой 244×244 мм: при двух слотах DIMM удаётся разместить радиатор VRM, слот PCIe x16 и M.2 без критического уплотнения. Для большинства сборок до 64 ГБ это не ограничение. Ограничение проявляется при наращивании памяти до 96 ГБ — придётся сразу купить дорогие модули большого объёма, а не докупать позже. Два слота также означают, что двухканальный режим — единственный возможный режим работы памяти на этой плате.

Взгляд с другой стороны

Контраргумент. Зачем переплачивать за Gigabyte B650I AX, если mATX-плата с четырьмя слотами памяти и двумя M.2 стоит сопоставимо?

Когда валиден. Если приоритет — максимальная расширяемость по памяти (128+ ГБ в перспективе) или одновременно два NVMe-накопителя, альтернативы с четырьмя слотами рациональнее.

Ответ. Gigabyte B650I AX оправдана, когда компактность и Wi-Fi 6E важнее, чем запас по слотам. Если планируется 64 ГБ DDR5 и один NVMe — плата не создаёт никаких ограничений. Если нужен апгрейд памяти «по кускам» — лучше рассмотреть конкурентов с четырьмя слотами.

Ошибки и их цена при выборе Gigabyte B650I AX

1) Покупка DDR4-памяти под B650I AX — полная несовместимость: плата поддерживает только DDR5, установить DDR4 физически невозможно. Цена ошибки — возврат комплектующих и повторный заказ.

2) Расчёт на два NVMe-накопителя — плата предоставляет только один слот M.2 (PCIe 4.0). Второй быстрый накопитель придётся подключать через SATA, что ограничивает скорость до 600 МБ/с. Цена ошибки — скрытое узкое место в производительности хранилища.

3) Игнорирование версии BIOS при установке нового Ryzen — некоторые модели Ryzen 7000 требуют актуальной прошивки. Функция Q-Flash Plus решает эту проблему, но только если заблаговременно записать нужный BIOS на USB-накопитель.

Совет от Редакции FormulaTV: «Перед сборкой проверьте актуальность BIOS на сайте Gigabyte для вашей связки B650I AX + конкретный Ryzen 7000. Воспользуйтесь Q-Flash Plus до установки процессора — это занимает 5–7 минут и исключает сценарий "плата не стартует с новым CPU".»
