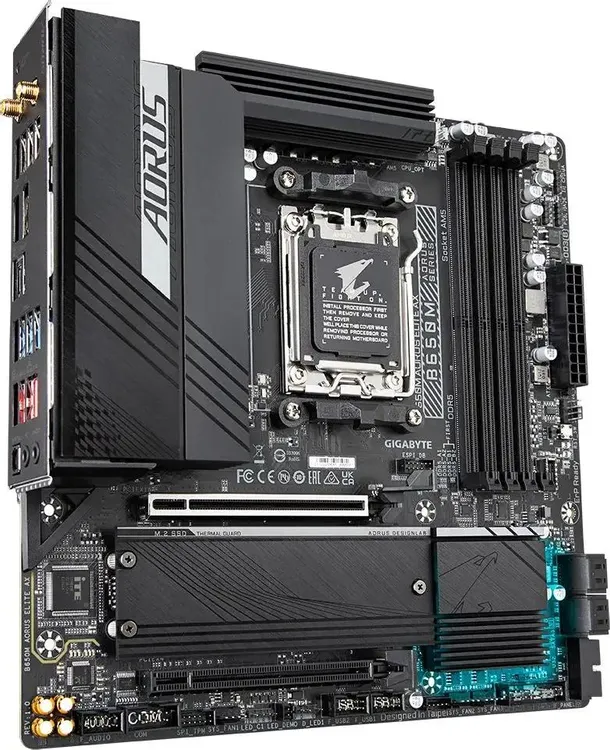

Материнская плата Gigabyte B650m Aorus Elite Ax, Socket AM5, AMD B650, mATX, RTL

Gigabyte B650M Aorus Elite AX — материнская плата формата mATX на чипсете AMD B650 для процессоров Ryzen 7000 (сокет AM5), выпускается с поддержкой DDR5 и встроенным модулем Wi-Fi 6E, ориентирована на сборку производительного десктопа в компактном корпусе.

• Сокет / чипсет: AM5 / AMD B650
• Память: 4 слота DDR5, до 128 ГБ, 4000–5600 МГц
• Накопители: 2 × M.2 (PCIe 5.0 x4 + PCIe 4.0 x4) + 4 × SATA
• Для кого: компактный производительный ПК, геймер, домашняя рабочая станция

Коротко — для кого эта материнская плата

Gigabyte B650M Aorus Elite AX — выбор для тех, кто собирает компактный высокопроизводительный ПК на платформе AM5 и не хочет переплачивать за полноразмерный ATX-корпус. Плата закрывает потребности игрового десктопа, домашней рабочей станции и медиасистемы одновременно: есть слот под PCIe 5.0 x4 M.2 для самых быстрых NVMe-накопителей, Wi-Fi 6E и 2,5 Гбит/с Ethernet — без покупки отдельных адаптеров.

Главные плюсы и ограничения Gigabyte B650M Aorus Elite AX

Плата предлагает уверенный набор функций для B650-сегмента при компактном форм-факторе 244 × 244 мм.

• ✓ Слот M.2 с интерфейсом PCIe 5.0 x4 — поддержка накопителей нового поколения в бюджетной платформе
• ✓ Wi-Fi 6E (MediaTek RZ616) и 2,5 Гбит/с Ethernet — беспроводная и проводная сеть без дополнительных карт
• ✓ 12+2+1 фаз питания с пассивным охлаждением VRM — запас для Ryzen 7000 серии без экстремального разгона
• ✓ Кнопка Q-Flash Plus — прошивка BIOS без установленного процессора и памяти
• ✓ USB-C Gen 2×2 на плате — фронтальный порт 20 Гбит/с для современных корпусов

• ✗ Только 1 слот PCIe x16 — невозможна установка второй видеокарты или нескольких карт расширения одновременно
• ✗ Формат mATX ограничивает выбор корпуса — полноразмерный ATX-корпус не подойдёт как штатное решение
• ✗ Поддержка частот DDR5 ограничена 5600 МГц в режиме EXPO — разгон выше требует поиска совместимых комплектов

Процессоры Ryzen 7000 и платформа AM5 — что нужно знать перед покупкой

Gigabyte B650M Aorus Elite AX и совместимость с Ryzen 7000

Gigabyte B650M Aorus Elite AX поддерживает процессоры AMD Ryzen 7000 серии (кодовое название Raphael) в сокете AM5. Разъём питания процессора — 8 pin + 4 pin: это значит, что плата рассчитана в том числе на старшие Ryzen 9, при этом стандартный 8-пиновый кабель БП подключается как основной, 4-пиновый — опционально для улучшения стабильности питания под нагрузкой. Чипсет AMD B650 позиционируется между бюджетным A620 и топовым X670 — разгон процессора недоступен (AMD заблокировала его на B650), но разгон памяти и работа с быстрыми NVMe-накопителями через PCIe 5.0 — штатные функции платформы.

Совет от Редакции FormulaTV: «Если в дальнейшем планируется обновление с Ryzen 7000 на Ryzen 8000 или 9000 — уточняйте актуальность BIOS перед покупкой процессора: новые поколения Ryzen требуют обновления прошивки. Кнопка Q-Flash Plus позволяет прошить BIOS даже без установленного CPU — это снимает риск ситуации, когда новый процессор просто не стартует на старой прошивке».

DDR5 и частоты памяти — практические нюансы для сборки

Gigabyte B650M Aorus Elite AX работает исключительно с памятью DDR5: четыре DIMM-слота в двухканальном режиме, поддержка частот от 4000 до 5600 МГц через профили EXPO. Максимальный объём — 128 ГБ. Для игрового ПК оптимальный выбор — два модуля DDR5-5200 или DDR5-5600 суммарно 32 ГБ: двухканальный режим задействуется при установке планок в слоты 2 и 4 (не 1 и 2). Важный нюанс платформы AM5: официально поддерживаемая частота DDR5 без разгона — 4800 МГц; для работы на 5600 МГц потребуется активировать профиль EXPO в BIOS и убедиться в совместимости конкретного комплекта.

Накопители и слоты расширения — что реально доступно в mATX

Два M.2 с PCIe 5.0 и PCIe 4.0 — расстановка накопителей

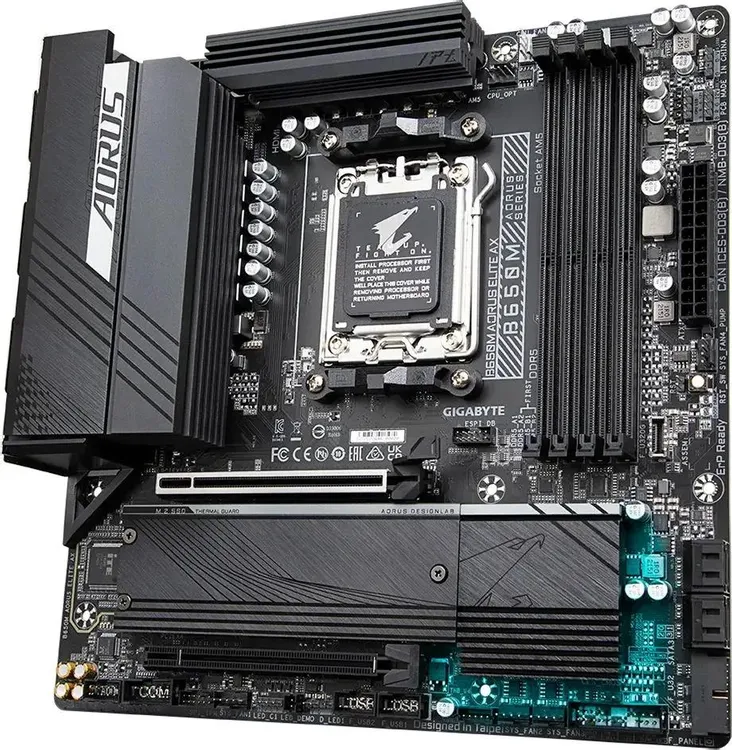

Gigabyte B650M Aorus Elite AX оснащена двумя слотами M.2: первый поддерживает интерфейс PCIe 5.0 x4 (форм-факторы 2280 и 25110) — актуально для NVMe Gen5 накопителей, второй — PCIe 4.0 x4 (2280 и 22110) для Gen4-дисков. Оба слота закрыты теплоотводами. Четыре порта SATA дополняют возможности: для архива, дополнительного хранилища или SATA SSD. Поддержка RAID 0, 1 и 10 доступна как для M.2, так и для SATA-массивов. На практике это означает: основной NVMe Gen5 под систему и игры — в первый M.2, быстрый Gen4 для рабочих файлов — во второй, SATA-диски — для объёмного хранилища.

Совет от Редакции FormulaTV: «Слот PCIe 5.0 x4 M.2 оправдывает себя только при установке накопителя поколения Gen5 — на диске Gen4 разницы в реальных сценариях не будет. Не переплачивайте за Gen5 NVMe, если бюджет ограничен: скорость Gen4 (до 7000 МБ/с) уже не является узким местом ни в играх, ни в большинстве рабочих задач».

Слоты PCIe и ограничения для карт расширения

Gigabyte B650M Aorus Elite AX имеет один полноскоростной слот PCIe 4.0 x16 — для видеокарты — и один PCIe 4.0 в режиме x4 для карт расширения (звуковая карта, ТВ-тюнер, Wi-Fi-карта, хотя последняя уже встроена). По данным производителя, слот x16 поддерживает стандартную ширину видеокарты; при установке крупного GPU с трёхслотовым кулером второй PCIe-слот может быть перекрыт физически — это типичная особенность mATX-компоновки, которую стоит учитывать при выборе видеокарты.

Подключение и порты — задняя панель и внутренние разъёмы

USB-порты задней панели и фронтальные разъёмы для корпуса

Gigabyte B650M Aorus Elite AX предлагает на задней панели: 2 × USB 3.2 Gen 2 (Type-A), 5 × USB 3.2 Gen 1 (Type-A), 4 × USB 2.0 и 1 × USB 3.2 Gen 2 (Type-C). Внутри платы — разъём USB 3.2 Gen 2×2 (Type-C, 20 Гбит/с) для фронтальной панели корпуса, разъём USB 3.2 Gen 1 (19-пиновый) и два разъёма USB 2.0 (9-пиновых). Это означает полноценную поддержку USB-C на передней панели корпусов с разъёмом Gen 2×2 — функция, которая в B650-сегменте встречается не у всех конкурентов. Для видеовыхода с интегрированной графики — 1 × HDMI и 1 × DisplayPort на задней панели. Цифровой аудиовыход TOSLINK (S/PDIF) дополняет аналоговый 7.1 звук на базе Realtek.

Сеть Wi-Fi 6E, Bluetooth 5.2 и 2,5 Гбит Ethernet

Gigabyte B650M Aorus Elite AX укомплектована модулем беспроводной связи MediaTek RZ616 — стандарт Wi-Fi 6E (802.11ax) с поддержкой диапазона 6 ГГц и Bluetooth 5.2. Проводная сеть — 2,5 Гбит/с Ethernet через встроенный контроллер. Антенны в комплекте поставки — их крепят к задней панели через штатные разъёмы. По наблюдениям специалистов FormulaTV, диапазон 6 ГГц Wi-Fi 6E практически не засорён в большинстве жилых домов — это даёт заметно более стабильное беспроводное соединение по сравнению с 5 ГГц при наличии совместимого роутера.

Подсветка, управление вентиляторами и кнопки на плате

RGB-разъёмы и синхронизация подсветки через Gigabyte RGB Fusion

Gigabyte B650M Aorus Elite AX имеет 2 разъёма 5V ARGB (3 pin) и 3 разъёма 12V RGB (4 pin) — итого пять точек подключения адресуемой и классической подсветки. Синхронизация — через фирменное ПО GIGABYTE RGB Fusion. Это позволяет объединить подсветку платы, корпусных вентиляторов, кулера и оперативной памяти в едином интерфейсе. Для тех, кому подсветка не нужна, всё отключается в том же ПО или в BIOS без каких-либо аппаратных манипуляций.

Разъёмы для вентиляторов и управление охлаждением

Gigabyte B650M Aorus Elite AX оснащена 3 разъёмами для корпусных вентиляторов (4 pin), разъёмом для процессорного кулера (4 pin) и отдельным разъёмом для помпы СВО (4 pin). Пассивное охлаждение предусмотрено для зоны VRM, чипсета и обоих M.2-слотов. Функция Smart Fan обеспечивает автоматическое управление оборотами; пользователь настраивает кривые в BIOS или через утилиту GIGABYTE System Information Viewer — без необходимости покупки отдельных контроллеров вентиляторов. Также присутствует разъём RS-232 (COM) — для специфических сценариев подключения промышленного оборудования или некоторых тестовых стендов.

С чем сравнить в России — B650M mATX-платы того же класса

Рынок mATX-плат на B650 в России предлагает несколько конкурентоспособных вариантов. Ключевые отличия — наличие PCIe 5.0 M.2, встроенного Wi-Fi и числа фаз питания.

Как мы к этому пришли — эволюция платформы AM5 и B650

Платформа AM5 появилась в 2022 году вместе с процессорами Ryzen 7000 и стала первым сокетом AMD с поддержкой DDR5 и PCIe 5.0. Чипсет B650 занял место массового решения между бюджетным A620 (без PCIe 5.0 на процессорных линиях) и флагманским X670E. Ключевое отличие B650 от предшественника B550 — переход на DDR5 как единственный стандарт памяти: совместимости с DDR4 нет. Это означало более высокий порог входа при первых поставках, но к 2024–2025 годам цены на DDR5 выровнялись с DDR4, что сделало B650-платформу экономически обоснованным выбором для новых сборок.

По информации GIGABYTE, серия Aorus Elite — средний ярус линейки Aorus, ориентированный на баланс функций и цены: выше базового Aorus, ниже топового Aorus Master. Суффикс AX в названии означает именно наличие встроенного адаптера Wi-Fi (AX = 802.11ax = Wi-Fi 6/6E).

Инженерный компромисс — что mATX отдаёт за компактность

Формат mATX 244 × 244 мм позволяет собрать систему в значительно меньшем корпусе, чем ATX (305 × 244 мм), — но за это приходится платить сокращением числа слотов расширения: здесь всего один PCIe x16 и один PCIe x4 против трёх и более слотов в ATX-платах. Для типичной конфигурации (видеокарта + один M.2-накопитель) этого достаточно, но добавить одновременно звуковую карту, ТВ-тюнер и Wi-Fi-адаптер уже не получится — впрочем, Wi-Fi уже встроен, что снимает одну из типичных причин для установки дополнительной карты.

Второй компромисс — тепловой пакет. Пассивное охлаждение VRM рассчитано на Ryzen 9 7900X в штатном режиме, но продолжительная нагрузка на старшие 170-ваттные TDP-процессоры в плохо вентилируемом корпусе может привести к тротлингу. В компактных корпусах типа Fractal Design Node или Silverstone ML серий — это нужно учитывать при выборе вентилятора корпуса.

Взгляд с другой стороны

Контраргумент. Зачем платить за B650 с PCIe 5.0 M.2, если накопители Gen5 дороже аналогов Gen4 при минимальном преимуществе в реальных задачах? Сборка на ASRock A620M или бюджетной B650M с одним Gen4 M.2 выйдет дешевле.

Когда валиден. Если сборка делается под конкретный бюджет, а приоритет — процессор или видеокарта; если Gen5-накопитель не планируется в ближайшие два года; если компактность и Wi-Fi 6E не являются требованиями.

Ответ. Gigabyte B650M Aorus Elite AX рационален, если собираете систему «на вырост» — слот PCIe 5.0 позволяет добавить Gen5 NVMe позже без замены платы. Встроенный Wi-Fi 6E и USB-C Gen 2×2 снимают необходимость в дополнительных покупках. Если же бюджет жёстко ограничен и расширение не планируется — смотрите в сторону MSI Pro B650M-B или ASRock B650M-HDV/M.2.

Ошибки при выборе и их цена

1) Купить DDR4-память «по акции» в расчёте на совместимость — платформа AM5 поддерживает исключительно DDR5; DDR4 физически несовместима с разъёмами DIMM AM5. Цена ошибки: повторная покупка памяти.

2) Установить новый процессор Ryzen (например, 9000-й серии) без обновления BIOS — плата может не запуститься. Кнопка Q-Flash Plus позволяет прошить BIOS с USB-накопителя без процессора и памяти, но об этом нужно позаботиться заблаговременно. Цена ошибки: время на диагностику, риск принять неисправность за брак.

3) Выбрать корпус под ATX-плату, не проверив совместимость с mATX — большинство ATX-корпусов поддерживают mATX, но не все компактные корпуса типа Mini-Tower подходят под 244 × 244 мм. Цена ошибки: возврат или замена корпуса.
