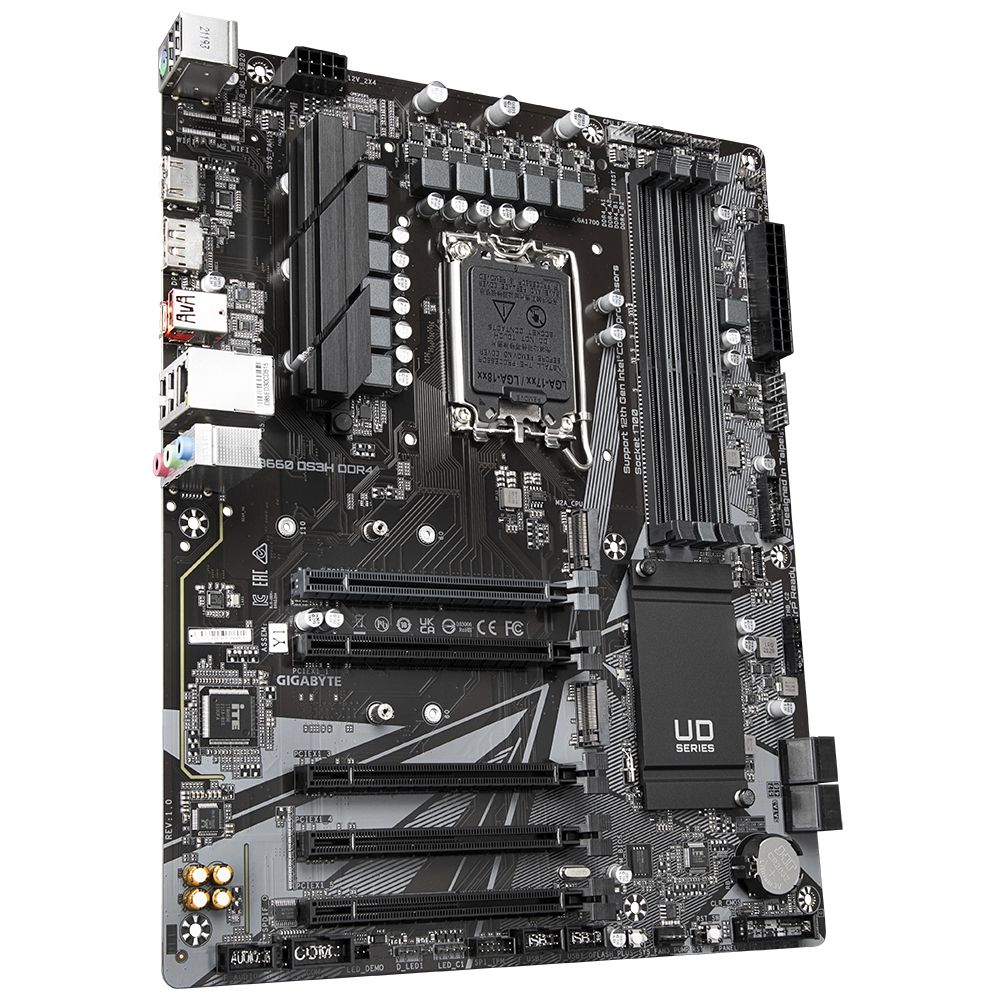

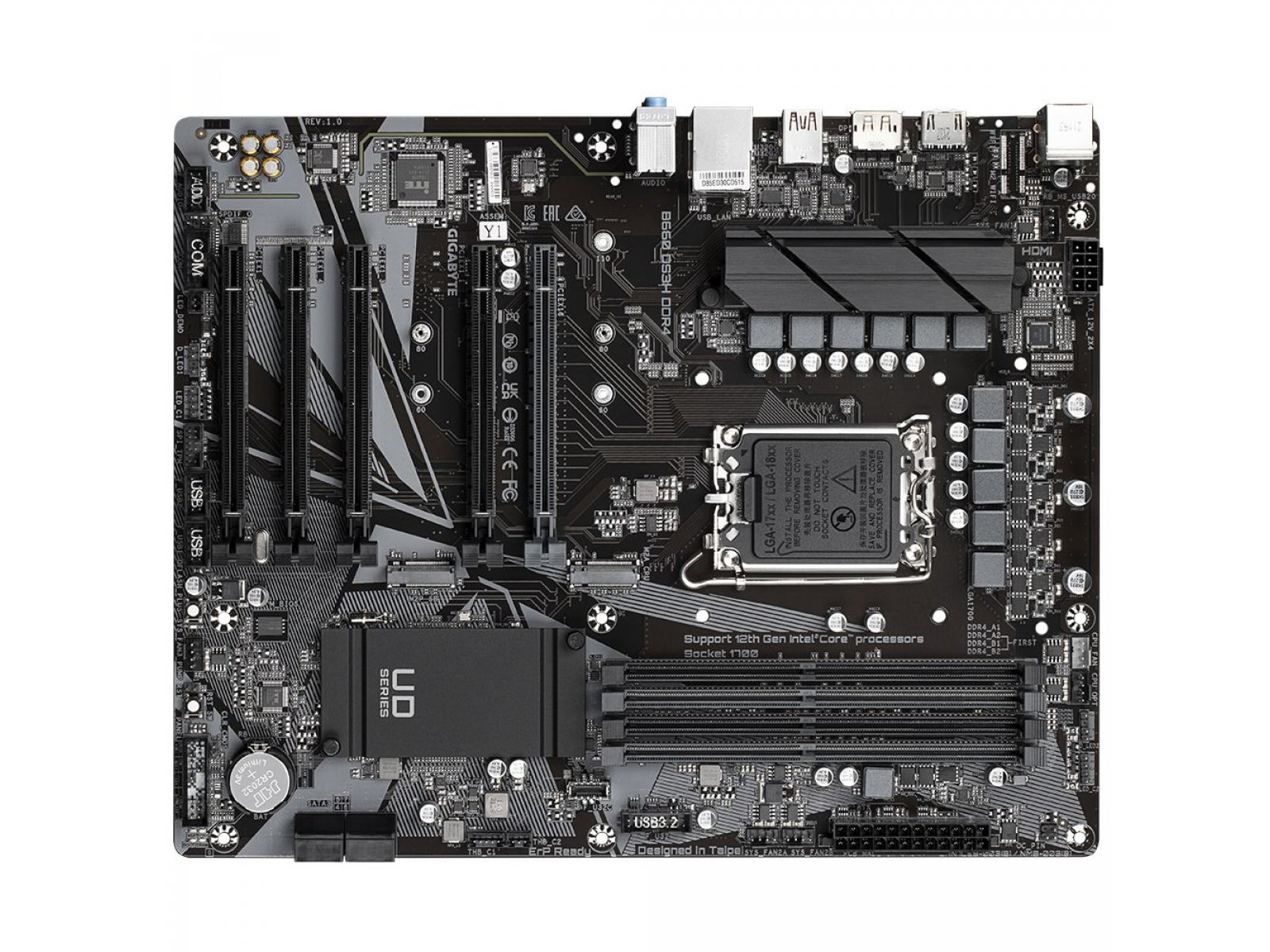

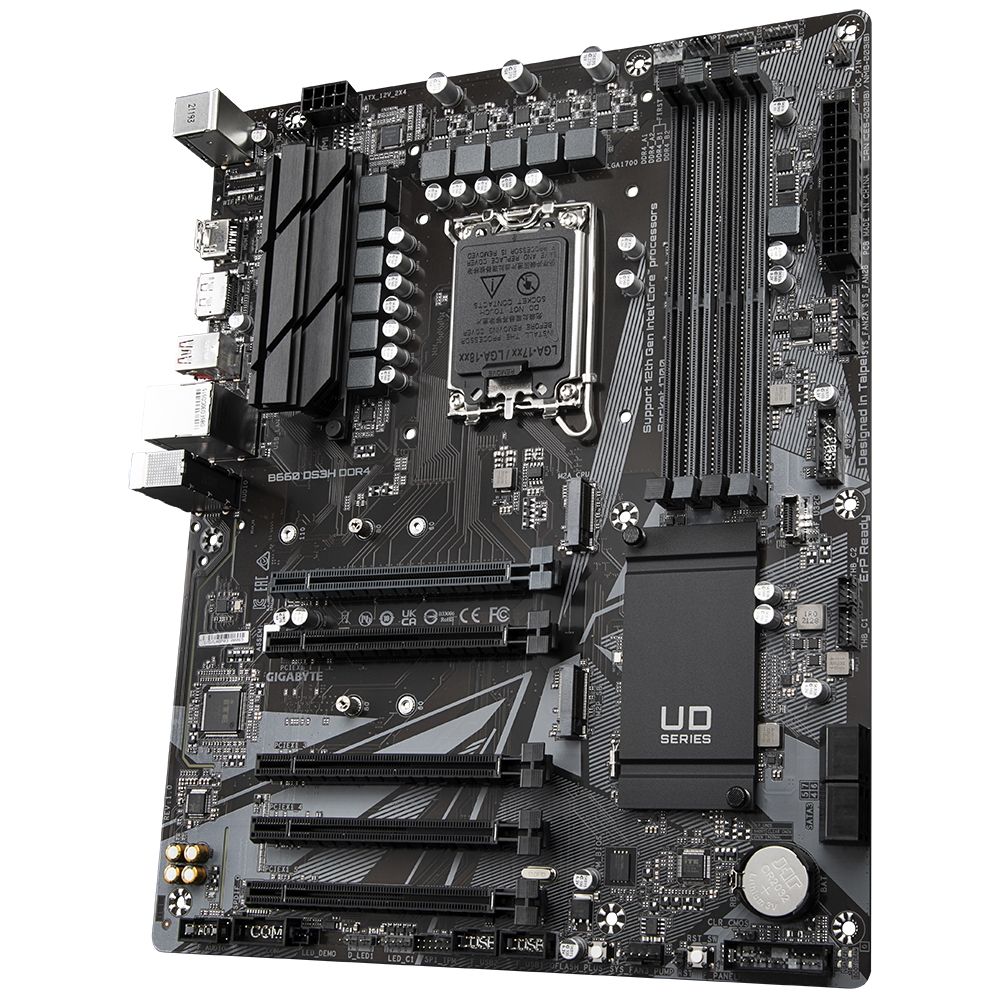

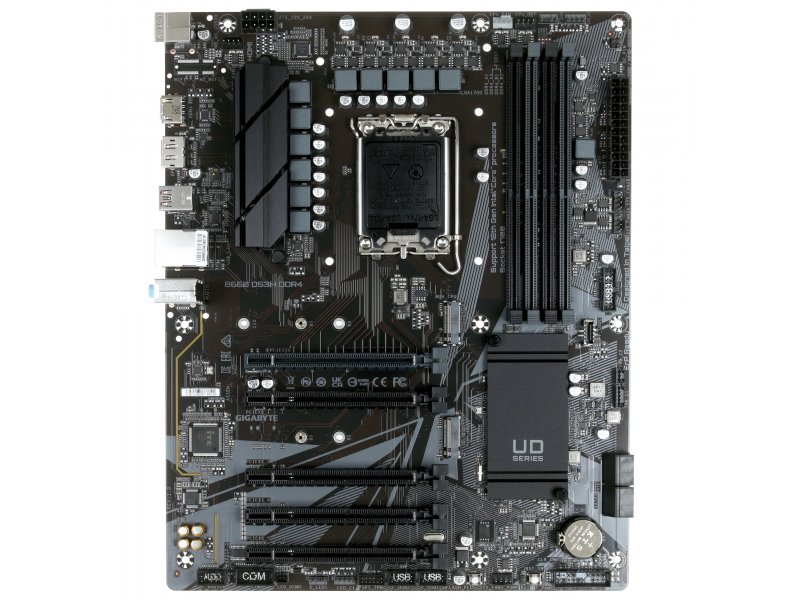

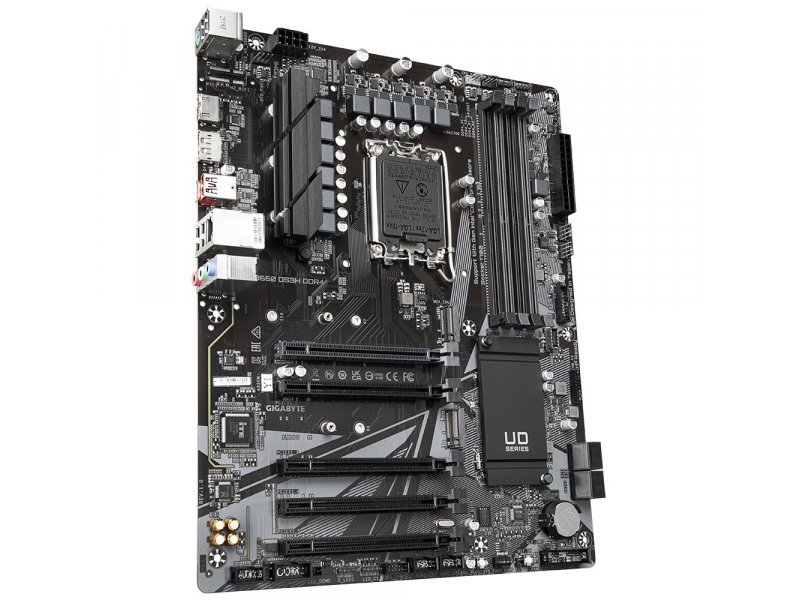

Материнская плата Gigabyte B660 DS3H DDR4, Socket LGA 1700, Intel B660, ATX, RTL

GIGABYTE B660 DS3H DDR4 — материнская плата форм-фактора ATX на чипсете Intel B660 с разъёмом Socket LGA 1700, рассчитанная на процессоры Alder Lake и Raptor Lake. Поддерживает до 128 ГБ DDR4, два разъёма M.2 PCIe 4.0 и располагает полным набором портов для сборки рабочей станции или игрового ПК среднего класса.

• Чипсет и сокет: Intel B660, Socket LGA 1700
• Память: 4 слота DDR4, до 128 ГБ, до 5333 МГц, 2-канальный режим
• Накопители: 2 × M.2 PCIe 4.0, 4 × SATA
• Для кого: сборка офисного или игрового ПК на Core i5/i7 12–13 поколения без разгона

Коротко — для кого эта материнская плата

GIGABYTE B660 DS3H DDR4 — оптимальная основа для сборки на процессорах Intel Core 12–13 поколения (Alder Lake / Raptor Lake) без разгона: чипсет B660 фиксирует базовую тактовую частоту CPU, но позволяет поднимать частоту оперативной памяти через XMP-профили вплоть до 5333 МГц. Плата закрывает большинство задач — от рабочей станции до игровой сборки с одной видеокартой и быстрым NVMe-накопителем.

Формат ATX (305 × 244 мм) означает полноразмерный корпус; компактные mITX-корпуса не подойдут. Восемь фаз питания VRM с пассивным охлаждением зоны VRM и чипсета обеспечивают стабильную работу процессоров с TDP до 125 Вт включительно — Core i9-12900 или i9-13900 лучше рассматривать на Z-платформе с активным охлаждением VRM.

Главные плюсы и ограничения GIGABYTE B660 DS3H DDR4

Плата представляет собой сбалансированное решение среднего ценового сегмента с полным набором актуальных интерфейсов.

• ✓ Два разъёма M.2 PCIe 4.0 — оба слота поддерживают быстрые NVMe-накопители нового поколения
• ✓ USB 3.2 Gen 2x2 Type-C на задней панели (20 Гбит/с) — редкость для платформы B660
• ✓ До 128 ГБ DDR4 в 4 слотах — достаточно для профессиональных рабочих нагрузок
• ✓ Кнопка Q-Flash Plus — прошивка BIOS без процессора и памяти, удобно при сборке
• ✓ Поддержка ARGB (2 × 3 pin) и RGB (2 × 4 pin) — синхронизация подсветки через RGB Fusion

• ✗ Чипсет B660 не поддерживает разгон процессора — для Core i5-K/i7-K нужна Z690 или Z790
• ✗ Только один слот PCIe 4.0 x16 — конфигурации с двумя видеокартами недоступны
• ✗ Сетевой адаптер ограничен 1 Гбит/с — 2,5G Ethernet отсутствует

Процессор и память — что поддерживается и как раскрывается потенциал

Совместимость с процессорами Intel Alder Lake и Raptor Lake

GIGABYTE B660 DS3H DDR4 поддерживает процессоры Intel Core 12-го поколения (Alder Lake) и 13-го поколения (Raptor Lake) в исполнении Socket LGA 1700. Разъём питания процессора — 8 pin, что соответствует стандартному блоку питания с коннектором ATX12V; к 125-ваттным процессорам вопросов нет.

Чипсет B660 не разблокирует множитель CPU — модели с индексом «K» и «KF» работают на базовой и Boost-частоте, без ручного разгона. Если в планах Core i5-13600K или i7-13700K с разгоном, рассматривайте плату на Z690 или Z790. Для non-K процессоров — Core i3-12100, i5-12400F, i5-13400, i7-13700 — B660 раскрывает полный потенциал без переплаты за старший чипсет.

DDR4 до 5333 МГц — разгон памяти при фиксированном процессоре

B660 DS3H DDR4 поддерживает модули DDR4 DIMM в четырёх слотах с максимальным объёмом 128 ГБ и частотой до 5333 МГц через XMP-профили. Двухканальный режим активируется при установке модулей в слоты A2 + B2 (второй и четвёртый от сокета) — именно такая конфигурация рекомендована для старта.

Чипсет B660, в отличие от H610, разрешает оверклок памяти: XMP 2.0 активируется в BIOS одним кликом. По наблюдениям специалистов FormulaTV, комплекты DDR4-3600 CL18 стабильно работают по XMP без дополнительной настройки. Для задач рендеринга и работы с большими объёмами данных разница между DDR4-3200 и DDR4-3600 в двухканале ощутима на практике.

Совет от Редакции FormulaTV: «При покупке комплекта DDR4 для B660 DS3H DDR4 ориентируйтесь на наборы объёмом 2 × 16 ГБ с XMP-профилем 3600 МГц: это золотая середина между ценой и производительностью для платформы LGA 1700. Полные 128 ГБ (4 × 32 ГБ) актуальны только для видеомонтажа и виртуализации — в игровой сборке переплачивать не стоит».

Подсистема хранения — M.2 PCIe 4.0 и SATA

Два разъёма M.2 PCIe 4.0 на GIGABYTE B660 DS3H DDR4

B660 DS3H DDR4 оснащена двумя разъёмами M.2, оба работают в режиме PCIe 4.0 x4. Первый принимает форм-факторы 2260, 2280 и 22110 (длинная плата 110 мм); второй — 2260 и 2280. По информации производителя, оба слота обеспечивают пропускную способность PCIe 4.0 x4, что соответствует теоретическому максимуму ~7 ГБ/с для современных NVMe-накопителей.

Четыре разъёма SATA с поддержкой RAID 0, 1, 5, 10 остаются актуальными для массива HDD или пула бюджетных SATA SSD. Важно учитывать: при использовании обоих M.2 слотов одновременно с SATA-накопителями необходимо проверить матрицу совместимости в BIOS — часть SATA-каналов может отключаться в зависимости от конфигурации M.2.

Порты и коммуникации — задняя панель и внутренние разъёмы

Задняя панель GIGABYTE B660 DS3H DDR4 — USB, видео, сеть

На задней панели B660 DS3H DDR4 расположены: один USB 3.2 Gen 2 Type-A (10 Гбит/с), четыре USB 2.0, один USB 3.2 Gen 2x2 Type-C (20 Гбит/с), один Display Port и один HDMI — для работы с видеовыходом встроенной графики процессора. Сетевой порт RJ-45 поддерживает гигабитный Ethernet (1 Гбит/с).

USB 3.2 Gen 2x2 Type-C со скоростью 20 Гбит/с выделяет плату на фоне аналогов в этом ценовом диапазоне: он актуален для внешних SSD-боксов, быстрых карт памяти и современных хабов. Видеовыходы задействуются только с процессорами, имеющими встроенную графику (например, Core i5-12400 или i5-13400); модели с индексом «F» встроенного GPU не имеют.

Внутренние разъёмы и управление подсветкой

B660 DS3H DDR4 несёт на плате полный набор внутренних USB: 1 × USB 3.2 Gen 1 (19 pin), 2 × USB 2.0 (9 pin) и 1 × USB 3.2 Gen 1 Type-C — итого достаточно для большинства современных корпусов с передними портами. Разъёмы охлаждения включают 1 × 4 pin для кулера процессора, 1 × 4 pin для помпы СЖО и 3 × 4 pin для корпусных вентиляторов.

Для подсветки предусмотрены два разъёма ARGB 5V-D-G (3 pin) и два разъёма RGB 12V-G-R-B (4 pin) — управление через ПО GIGABYTE RGB Fusion. Наличие разъёма RS-232 (COM) делает плату пригодной для промышленных задач, где требуется последовательный порт.

Совет от Редакции FormulaTV: «Если планируете систему жидкостного охлаждения, разъём 4 pin для помпы на B660 DS3H DDR4 позволяет управлять помпой независимо от кулера — это важно для корректной работы кривой оборотов: помпа может держать постоянные обороты, пока вентиляторы реагируют на температуру CPU».

С чем сравнить в России

GIGABYTE B660 DS3H DDR4 конкурирует с платами на чипсете B660 и H670 той же платформы LGA 1700. Ключевые конкуренты — MSI PRO B660M-A, ASUS PRIME B660-PLUS и ASRock B660 Pro RS. Все четыре предлагают схожий набор функций, но различаются по набору портов, количеству фаз VRM и наличию 2,5G Ethernet.

По наблюдениям специалистов FormulaTV, ключевое отличие B660 DS3H DDR4 от конкурентов — наличие USB 3.2 Gen 2x2 Type-C (20 Гбит/с) на задней панели при отсутствии 2,5G Ethernet. Если быстрая сеть для рабочей станции важнее скоростного внешнего USB — стоит смотреть на ASUS PRIME B660-PLUS D4 или ASRock B660 Pro RS.

Как развивалась платформа LGA 1700 и почему B660 актуален

Платформа LGA 1700 была представлена в 2021 году вместе с процессорами Alder Lake (12 поколение) и стала первой потребительской платформой Intel с гибридной архитектурой P-core + E-core. Чипсет B660 занял середину линейки: над ним — Z690 с разгоном, под ним — H610 без XMP.

В 2022 году вышли Raptor Lake (13 поколение), полностью совместимые с LGA 1700 через обновление BIOS. Это продлило жизненный цикл платформы: на B660 DS3H DDR4 актуально работают как Core i5-12400F, так и Core i5-13600 без каких-либо аппаратных изменений. В 2023 году появился Raptor Lake Refresh (14 поколение) — часть моделей также совместима с B660 при наличии свежей прошивки UEFI.

Инженерный компромисс — B660 против Z690

Главный trade-off платформы B660 — невозможность разгона процессора при сохранении разгона памяти. B660 DS3H DDR4 позволяет поднять DDR4 по XMP до 5333 МГц, но множитель CPU остаётся заблокированным. Для большинства задач (игры, монтаж, разработка) разница между non-K и K-процессором на реальных частотах составляет 5–10% — и платить за Z-платформу ради этого нецелесообразно.

Восемь фаз питания VRM с пассивным охлаждением зон VRM и чипсета достаточны для процессоров с TDP до 125 Вт в долгосрочной нагрузке. При интенсивной работе с Core i7-13700 или i9-13900 в сценариях многочасового рендеринга температура VRM стоит мониторинга — активная вентиляция корпуса здесь обязательна.

Взгляд с другой стороны

Контраргумент. Зачем брать B660 DDR4 сегодня, если платформа LGA 1700 уступила место LGA 1851 (Core Ultra 200), а DDR5 стал основным стандартом в новых сборках?

Когда валиден. Если цель — новая сборка с перспективой на 3–5 лет, аргумент справедлив: платформа LGA 1700 закрыта, новые процессоры для неё не выйдут. DDR4-память дешевеет, но при сопоставимом бюджете DDR5-конфигурация на Core Ultra 200 или Core 14-го поколения предпочтительнее с точки зрения будущего апгрейда.

Ответ. B660 DS3H DDR4 рационален в двух сценариях: апгрейд существующей системы (замена платы с сохранением процессора Alder/Raptor Lake) или сборка бюджетного рабочего ПК, где стоимость платформы критична, а DDR4-память уже есть. Для новой игровой сборки «с нуля» в 2025 году стоит рассмотреть альтернативы на актуальных платформах.

Ошибки при сборке и их цена

1) Установка двух модулей памяти в слоты A1 + B1 (первый и третий) вместо A2 + B2 — двухканальный режим не активируется, производительность системы снижается на 10–20% в задачах, чувствительных к пропускной способности памяти.

2) Использование Core i5-12600K или i7-12700K в расчёте на разгон — чипсет B660 заблокирует множитель CPU; переплата за K-процессор окажется бесполезной. Нужна плата на Z690 или Z790.

3) Пренебрежение прошивкой BIOS перед установкой Raptor Lake — часть ревизий плат поставляется с прошивкой, не поддерживающей 13-е поколение. Кнопка Q-Flash Plus позволяет обновить BIOS без процессора: достаточно USB-флешки с файлом прошивки.

Совет от Редакции FormulaTV: «Перед первым включением системы с процессором Raptor Lake (13 поколение) проверьте версию BIOS через официальный сайт GIGABYTE по коду модели B660 DS3H DDR4. Если прошивка старше F10 — воспользуйтесь Q-Flash Plus: процедура занимает около 10 минут и исключает ситуацию, когда система не стартует из-за несовместимости BIOS».
