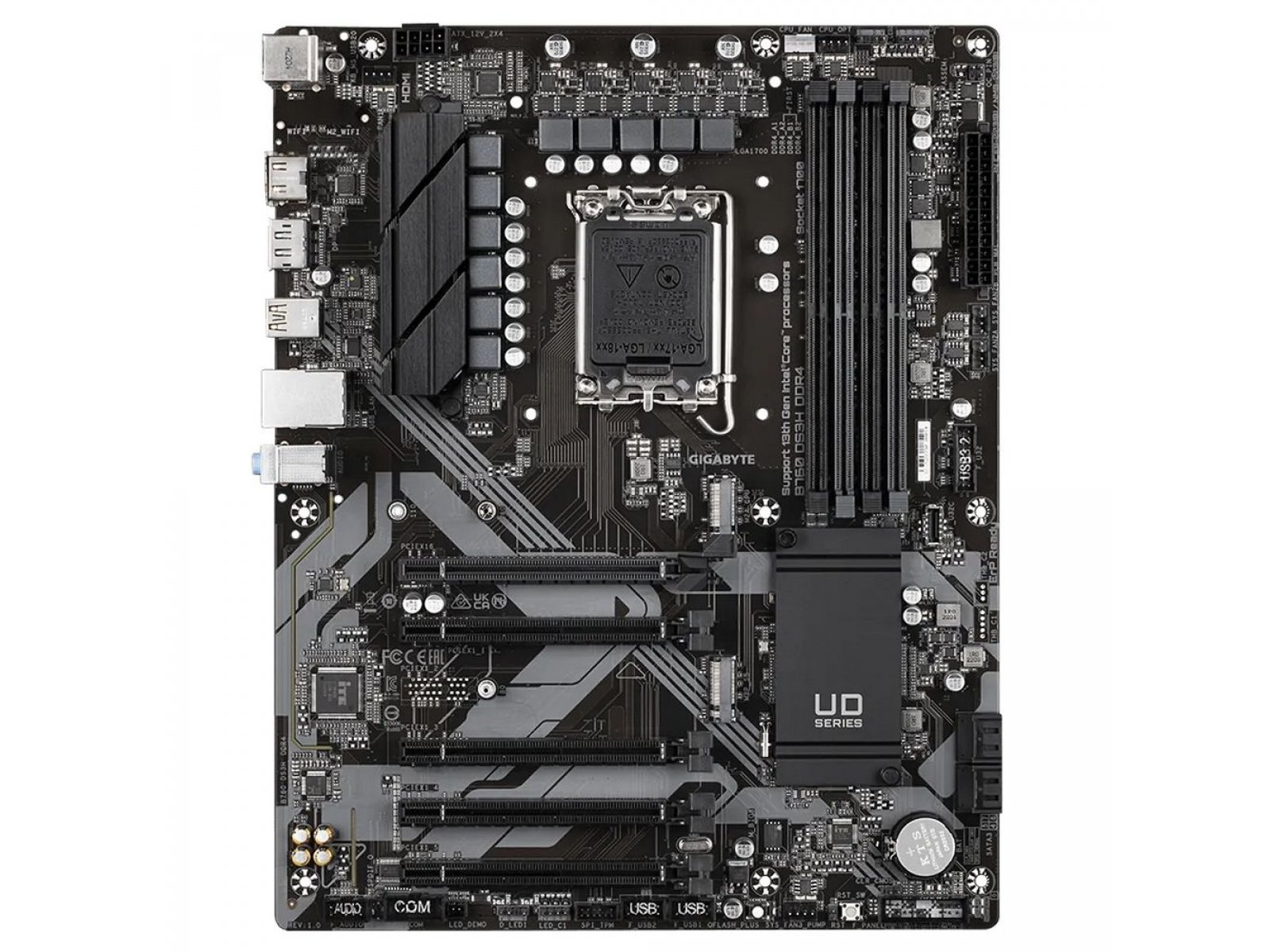

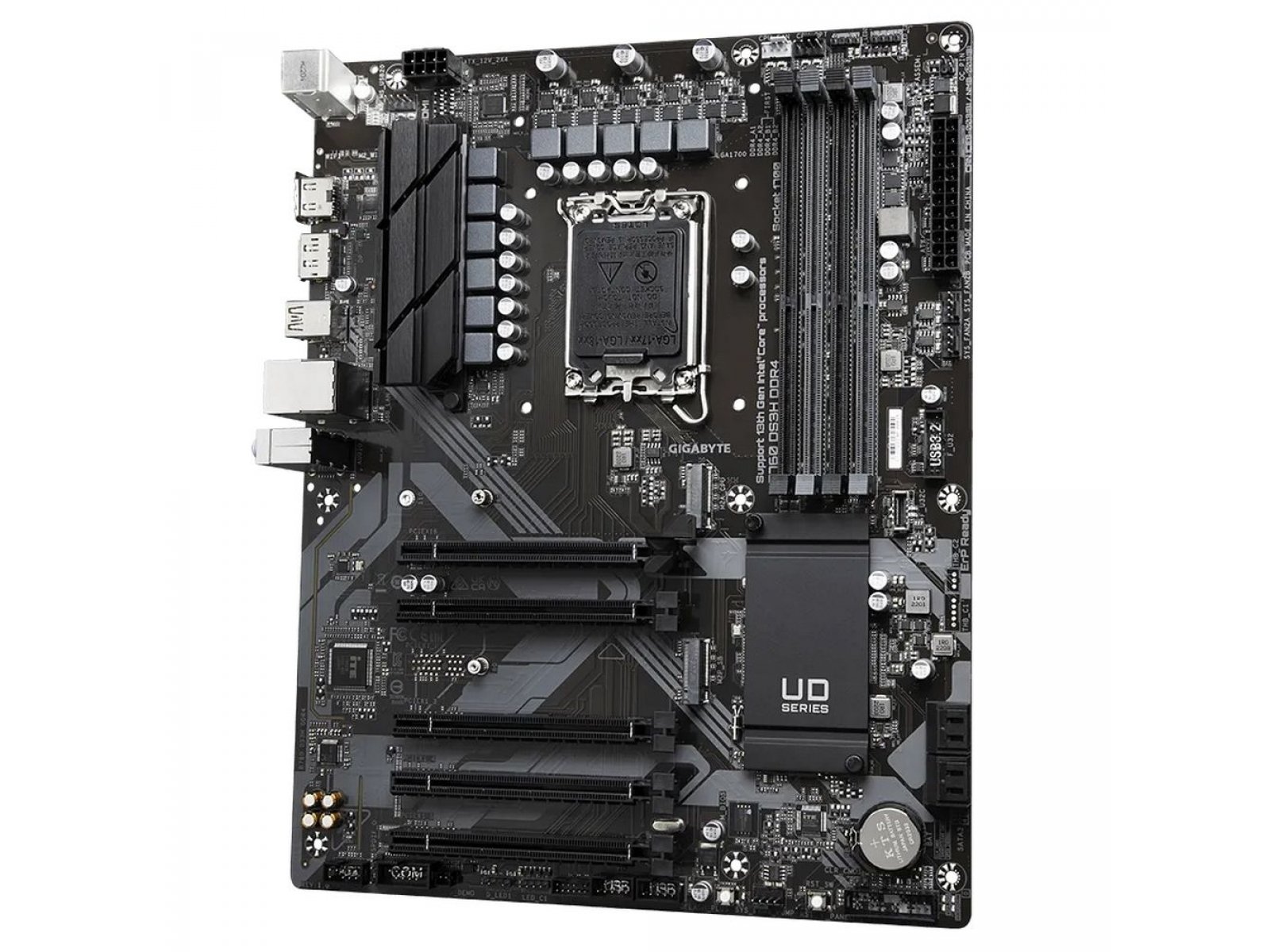

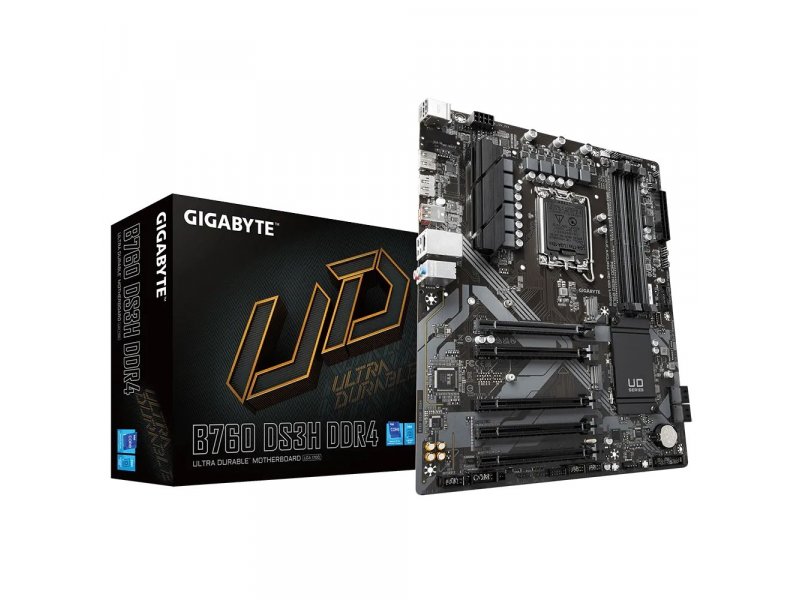

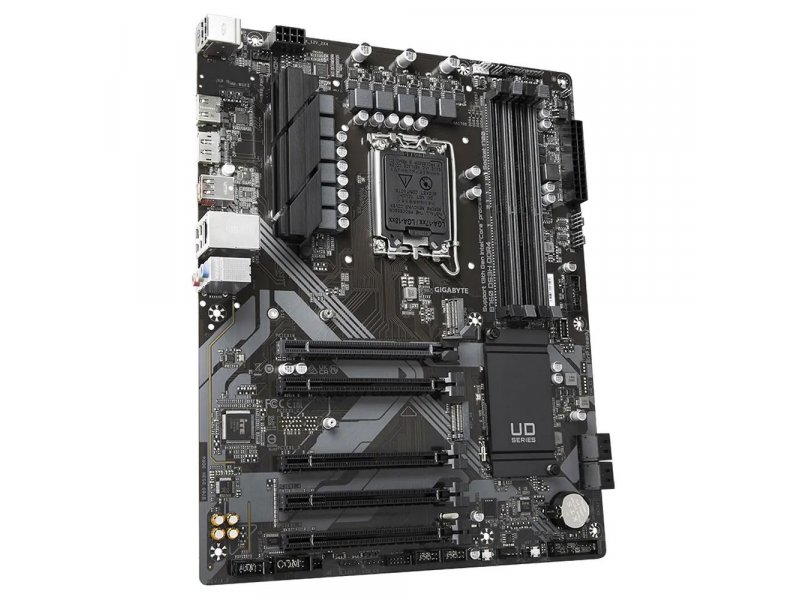

Материнская плата Gigabyte B760 DS3H DDR4, Socket LGA 1700, Intel B760, ATX, RTL

Gigabyte B760 DS3H DDR4 — материнская плата форм-фактора ATX на чипсете Intel B760 с сокетом Socket LGA 1700, поддерживающая процессоры Alder Lake и Raptor Lake с памятью DDR4 до 128 ГБ, ориентированная на сборку производительного домашнего или рабочего ПК без излишеств.

• Сокет / чипсет: LGA 1700 / Intel B760
• Память: 4 × DDR4 DIMM, до 128 ГБ, 2133–5333 МГц
• Накопители: 2 × M.2 PCIe 4.0 x4 + 4 × SATA
• Для кого: домашний ПК, рабочая станция, первая сборка на 12–13-м поколении Intel

Для кого эта материнская плата

Gigabyte B760 DS3H DDR4 — практичный фундамент для сборки на процессорах Intel 12-го и 13-го поколений, когда задача стоит получить стабильную систему по разумной цене, не переплачивая за оверклокинг и избыточные контроллеры.

Главные плюсы и ограничения Gigabyte B760 DS3H DDR4

Gigabyte B760 DS3H DDR4 — сбалансированная плата для домашнего и рабочего ПК с полным набором современных интерфейсов при умеренной стоимости.

• ✓ Два слота M.2 PCIe 4.0 x4 — оба поддерживают скоростные NVMe-накопители без разделения полосы пропускания
• ✓ USB 3.2 Gen 2x2 Type-C на задней панели — 20 Гбит/с для внешних SSD и современных хабов
• ✓ Поддержка памяти DDR4 до 5333 МГц при 4 слотах — место для будущего апгрейда до 128 ГБ
• ✓ Q-Flash Plus — прошивка BIOS с USB без установленного процессора
• ✓ 4 × SATA + RAID 0/1/5/10 — для сборок с несколькими накопителями или домашнего сервера

• ✗ Нет поддержки DDR5 — только DDR4, поэтому после перехода на следующую платформу память придётся менять
• ✗ Чипсет B760 не поддерживает разгон процессора — для оверклокинга нужна плата на Z790
• ✗ Один слот PCIe 4.0 x16 — дискретную видеокарту только одну; слоты x1 (PCIe 3.0) подходят лишь для карт расширения

Совместимость, память и накопители

Какие процессоры совместимы с Gigabyte B760 DS3H DDR4

Gigabyte B760 DS3H DDR4 поддерживает процессоры Intel Alder Lake (12-е поколение) и Raptor Lake (13-е поколение) в исполнении Socket LGA 1700. Это включает полный модельный ряд Core i3/i5/i7/i9 обоих поколений, включая K- и KF-серии — хотя разгон по множителю на чипсете B760 недоступен. Питание процессора подаётся по схеме 8+2+1 фаз через 8-пиновый разъём — достаточно для всех массовых CPU вплоть до Core i9-13900K в штатном режиме работы.

Совет от Редакции FormulaTV: «Если планируете установить Core i9-13900 или i9-13900F (не K-версии) — 8-пиновый разъём питания с кабелем 8+4 pin от блока питания лучше подключать в полную конфигурацию: плата будет меньше греться при длительной нагрузке в рендеринге или компиляции».

Оперативная память — объём, частоты и конфигурация слотов

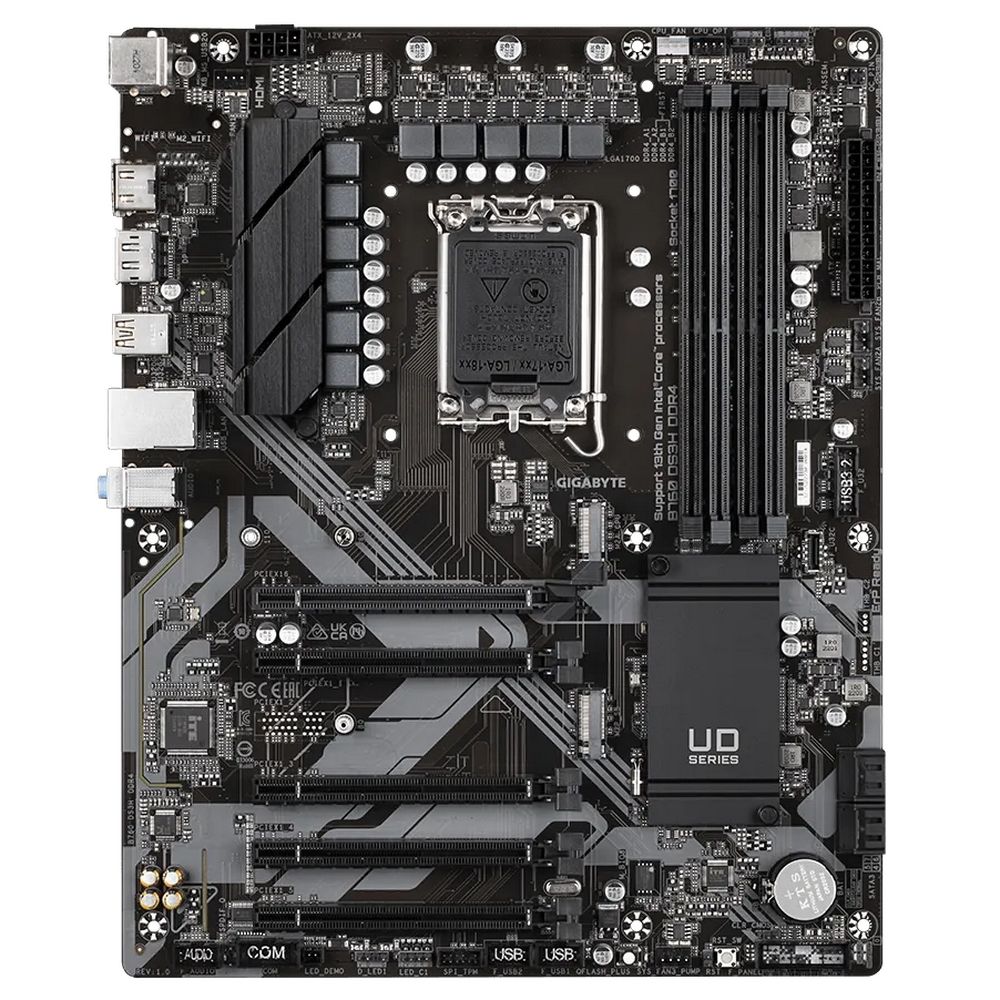

Gigabyte B760 DS3H DDR4 оснащена четырьмя слотами DIMM с поддержкой DDR4 в двухканальном режиме и диапазоном частот от 2133 до 5333 МГц. Максимальный объём — 128 ГБ при использовании четырёх модулей по 32 ГБ. Двухканальный режим активируется при установке модулей в слоты A2 и B2 (второй и четвёртый) — стандартная рекомендация для двух планок. При установке всех четырёх модулей скорость может снижаться до XMP/JEDEC-базового значения — это особенность большинства контроллеров памяти Intel, не специфика платы.

Два слота M.2 и четыре порта SATA — хватит для любой конфигурации накопителей

Gigabyte B760 DS3H DDR4 предлагает два разъёма M.2: первый поддерживает форматы 2280 и 22110 (длинный «сервер-формат»), второй — только 2280. Оба работают по интерфейсу PCIe 4.0 x4, что обеспечивает скорость до 7000 МБ/с для современных NVMe-накопителей. Четыре порта SATA 6 Гбит/с с поддержкой RAID-массивов 0, 1, 5 и 10 позволяют подключить HDD или SATA SSD — например, для хранилища медиатеки или архива. По данным редакции FormulaTV, оба M.2-слота работают независимо и не «воруют» полосу у SATA-портов при одновременном использовании.

Разъёмы и подключение периферии

Задняя панель — что есть и чего ожидать

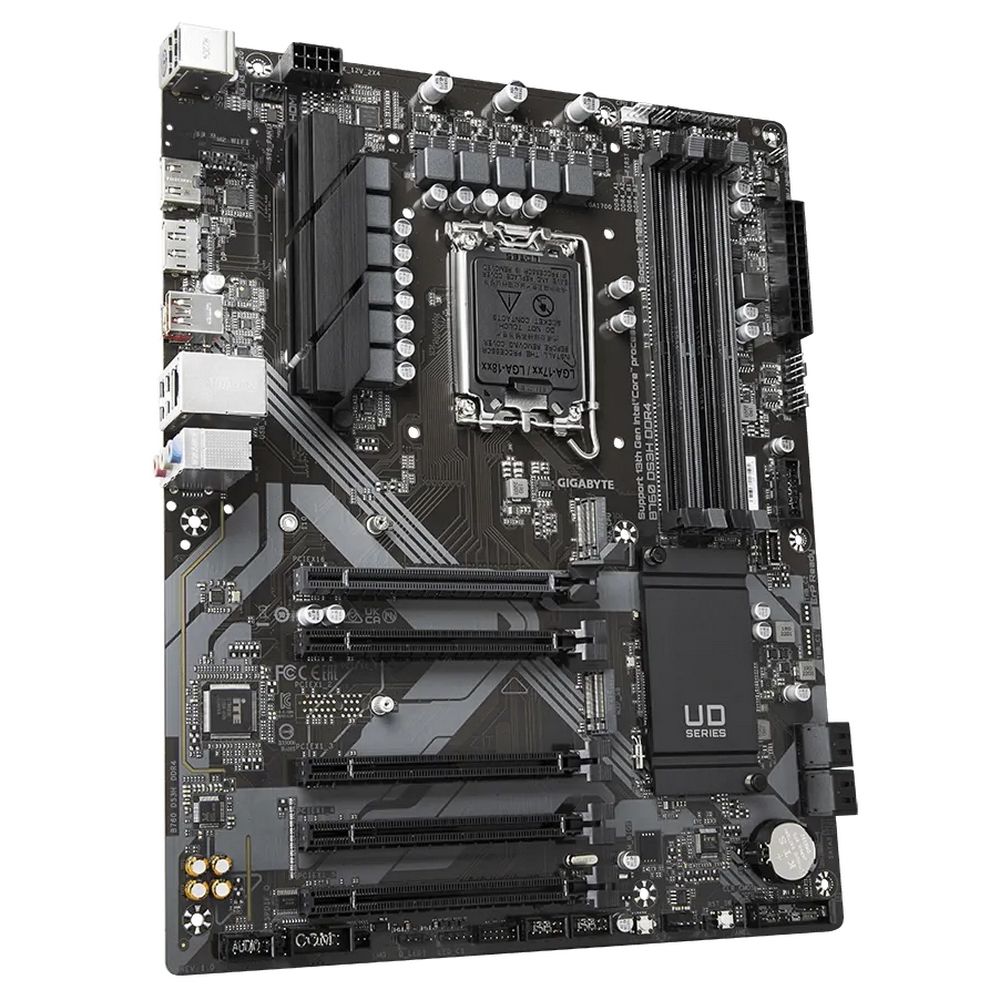

Задняя панель Gigabyte B760 DS3H DDR4 включает: 1 × USB 3.2 Gen 2 Type-A (10 Гбит/с), 4 × USB 2.0 Type-A, 1 × USB 3.2 Gen 2x2 Type-C (20 Гбит/с), 1 × DisplayPort, 1 × HDMI, 1 × RJ-45 (Gigabit Ethernet на базе Realtek RTL8111H), комбинированный PS/2 и 3 аудиовыхода (7.1, чипсет Realtek ALC897). По оценке редакции FormulaTV, набор портов задней панели покрывает большинство сценариев без покупки дополнительных плат расширения: и монитор без дискретной видеокарты подключить, и быстрый внешний SSD через Type-C. Отсутствует Thunderbolt и Wi-Fi — при необходимости их добавляют картами расширения в PCIe x1.

Внутренние разъёмы для корпусных устройств и подсветки

На плате Gigabyte B760 DS3H DDR4 размещены внутренние разъёмы: 1 × USB 3.2 Gen 1 (19-pin), 2 × USB 2.0 (9-pin) и 1 × USB 3.2 Gen 1 Type-C — этого хватает для подключения корпусных портов современных mid-tower корпусов. Для управления охлаждением доступны 1 × 4-pin для кулера процессора, 1 × 4-pin для кулера или помпы СЖО и 3 × 4-pin для корпусных вентиляторов. Подсветка управляется через 2 × ARGB-разъёма (5V, 3-pin) и 2 × RGB-разъёма (12V, 4-pin) — совместимо с большинством корпусов и компонентов с подсветкой, синхронизация через GIGABYTE RGB Fusion. Наличие разъёма RS-232 (COM) полезно в рабочих сценариях с устаревшей периферией или промышленным оборудованием.

Совет от Редакции FormulaTV: «При сборке с тихой СЖО подключайте помпу к разъёму 4-pin с маркировкой кулер/помпа — он работает в режиме DC/PWM и не обрезает обороты ниже минимума, что критично для надёжности помпы при длительной работе».

С чем сравнить в России — аналоги на LGA 1700 с DDR4

Gigabyte B760 DS3H DDR4 конкурирует в сегменте бюджетных-средних плат ATX на чипсете B760 с поддержкой DDR4. Ключевые альтернативы на российском рынке — платы MSI, ASRock и ASUS той же ценовой группы.

Как мы к этому пришли — эволюция платформы LGA 1700

Платформа LGA 1700 появилась с выходом процессоров Alder Lake в 2021 году и принесла два принципиальных изменения: гибридную архитектуру P+E-ядер и разделение между DDR4 и DDR5. Gigabyte B760 DS3H DDR4 относится к волне плат 2023 года на чипсете B760, который пришёл на смену H670, убрав оверклокинг по частоте шины, но сохранив все практически значимые функции — PCIe 4.0, быстрый USB и полноценный NVMe. По информации производителя, B760 DS3H DDR4 проектировалась как доступная ATX-плата для пользователей, которым важна надёжность и совместимость, а не экстремальный разгон. Ставка на DDR4 в 2023 году оказалась оправданной: разрыв в реальной производительности между DDR4-5000 и DDR5-6000 в играх и офисных задачах не превышает нескольких процентов при значительной разнице в цене памяти.

Инженерный компромисс — B760 vs Z790 и DDR4 vs DDR5

Главный trade-off B760 DS3H DDR4 — отсутствие разгона процессора и выбор DDR4 вместо DDR5. Чипсет B760 физически блокирует изменение множителя CPU, поэтому Core i9-13900K на этой плате будет работать строго в штатных режимах Intel — Turbo Boost, но не выше. Для большинства пользователей это несущественно: штатный i5-13600K на B760 и разогнанный на Z790 в реальных задачах отличаются на единицы процентов. DDR4 как выбор платформы означает, что при переходе на следующее поколение Intel (Meteor Lake и далее использует другой сокет) текущая память не переедет — но это общая черта любой DDR4-платформы, не специфика модели.

Взгляд с другой стороны

Контраргумент. Зачем брать B760 на DDR4, если доплатив немного можно взять B760 на DDR5 и получить более актуальную платформу?

Когда валиден. Если собираете ПК с нуля и у вас нет DDR4-памяти с предыдущей системы — DDR5 действительно становится разумным выбором: цены выровнялись, а апгрейд памяти обойдётся дешевле в будущем.

Ответ. B760 DS3H DDR4 рационален, когда уже есть DDR4-модули — например, переносите память из старой системы. Также выигрывает в сценарии «максимум ОЗУ за рубль»: DDR4-32 ГБ-комплекты стабильно дешевле DDR5-аналогов. Если собираете полностью с нуля без наследия — смотрите на DDR5-версии той же серии.

Ошибки при выборе и сборке

1) Взять Core i9-13900K ради разгона на чипсете B760 — потраченные деньги на K-версию процессора без возможности повысить множитель. Разница в цене между K и не-K версией лучше идёт в видеокарту.

2) Установить два модуля DDR4 в слоты A1+B1 (первый и третий) вместо A2+B2 — плата запустится, но двухканальный режим не активируется, производительность памяти упадёт вдвое.

3) Пропустить Q-Flash Plus при первой сборке с новым процессором — если процессор вышел позже прошивки BIOS на складской плате, система может не запуститься. Кнопка Q-Flash Plus позволяет обновить BIOS с флешки до установки процессора, что избавляет от лишних визитов в сервис.

Совет от Редакции FormulaTV: «Перед первым запуском системы проверьте версию BIOS на наклейке платы и сравните с датой выхода вашего процессора на сайте Gigabyte. Если процессор новее — обновите прошивку через Q-Flash Plus с пустым слотом CPU: это занимает 5 минут и страхует от ситуации "система не стартует без понятной причины"».
