Материнская плата Gigabyte B760m Aorus Elite Wifi6e Gen5, Socket LGA 1700, Intel B760, mATX, RTL

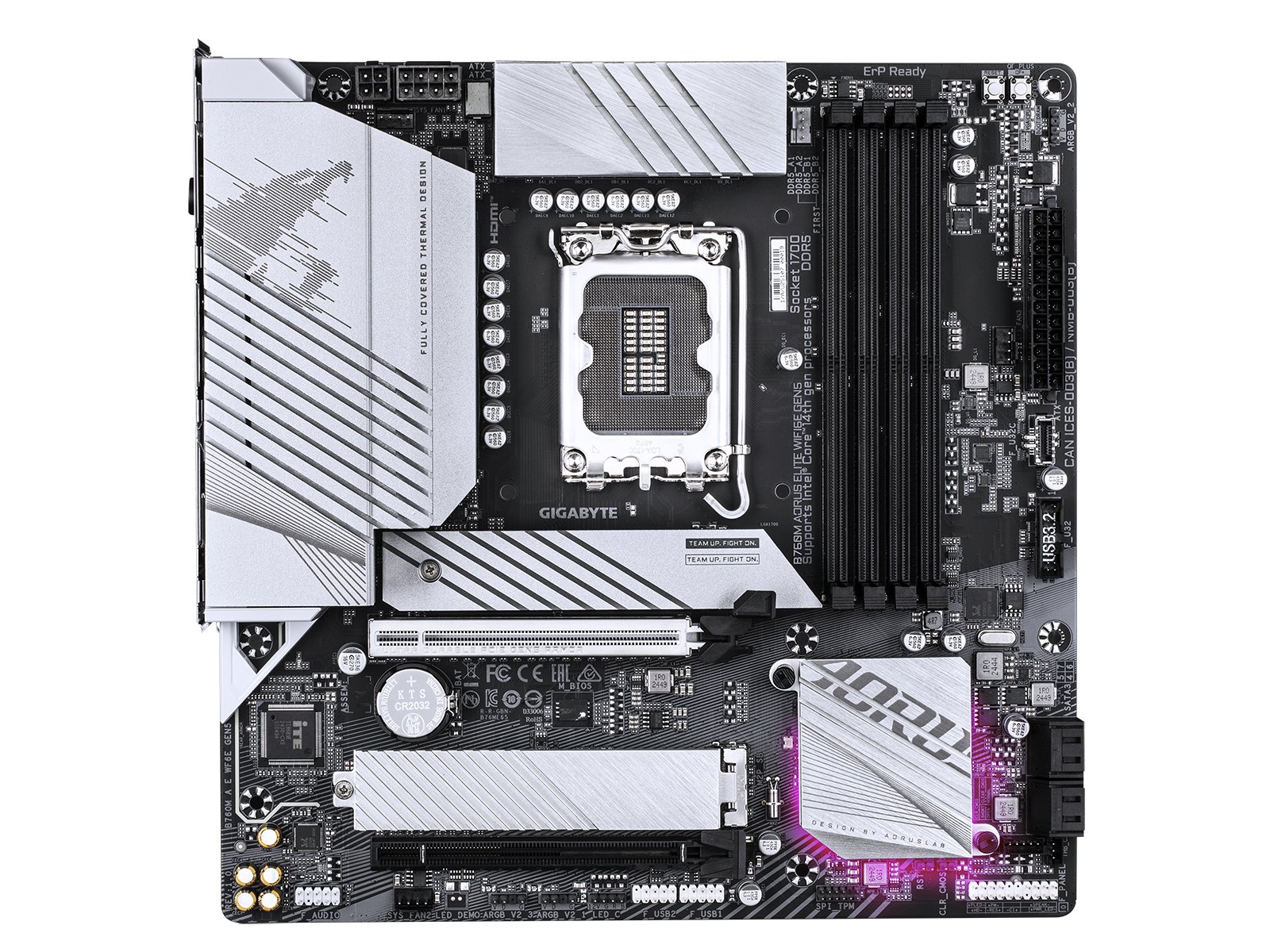

GIGABYTE B760M AORUS ELITE WIFI6E GEN5 — материнская плата форм-фактора mATX на чипсете Intel B760 под сокет Socket LGA 1700, ориентированная на сборку компактного производительного ПК с поддержкой DDR5, PCIe 5.0 и Wi-Fi 6E.

• Форм-фактор: mATX, 244 × 244 мм
• Память: DDR5, 4 слота DIMM, до 256 ГБ, 4000–7800 МГц
• Хранилище: 2 × M.2 PCIe 4.0 + 4 × SATA; слот PCIe 5.0 x16 для видеокарты
• Для кого: сборка компактного игрового или рабочего ПК на 12–14-м поколении Intel

Коротко — для кого эта материнская плата

GIGABYTE B760M AORUS ELITE WIFI6E GEN5 рассчитана на тех, кто собирает компактный ПК на процессорах Intel 12–14-го поколения (Alder Lake, Raptor Lake, Raptor Lake Refresh) и хочет получить поддержку DDR5, быстрой беспроводной сети и актуальных интерфейсов хранения — без переплаты за топовый Z790-чипсет. Плата подойдёт для игровой сборки в небольшом корпусе, компактной рабочей станции и домашнего медиацентра с высокоскоростным Wi-Fi.

Главные плюсы и ограничения B760M AORUS ELITE WIFI6E GEN5

Плата предлагает сильный набор для своего класса: Wi-Fi 6E, PCIe 5.0 и разгон DDR5 до 7800 МГц при умеренной цене B760-сегмента.

• ✓ Wi-Fi 6E (Intel AX210) + Bluetooth 5.3 — актуальный беспроводной стек без отдельного адаптера
• ✓ Слот PCIe 5.0 x16 для видеокарты — полоса пропускания 128 Гбит/с, запас под будущие GPU
• ✓ Поддержка DDR5 до 7800 МГц — разгон памяти на B760 через XMP/EXPO профили
• ✓ 12+1+1 фаз питания с радиаторами на VRM — стабильное питание под Core i7/i9 без перегрева
• ✓ Кнопка Q-Flash Plus — обновление BIOS без установленного процессора и оперативной памяти

• ✗ Оба слота M.2 работают в режиме PCIe 4.0 x4 — PCIe 5.0 NVMe-накопители здесь не раскроются
• ✗ Чипсет B760 не поддерживает разгон процессора по множителю — для K-серии нет смысла выбирать эту плату
• ✗ Один слот PCIe 4.0 x4 для карт расширения — минимально для многокарточных конфигураций

Процессор, память и слоты расширения — что реально поддерживается

Совместимость GIGABYTE B760M AORUS ELITE WIFI6E GEN5 с процессорами Intel

GIGABYTE B760M AORUS ELITE WIFI6E GEN5 поддерживает процессоры Alder Lake (12-е поколение), Raptor Lake (13-е) и Raptor Lake Refresh (14-е) под сокетом LGA 1700. Это означает совместимость с Core i3, i5, i7 и i9 перечисленных поколений без ограничений по TDP — питание процессора подаётся через разъём 8+4 pin EPS, что достаточно даже для Core i9-14900K при авторазгоне. Чипсет B760 не позволяет изменять множитель процессора, поэтому разгон CPU здесь недоступен — это привилегия платформ Z790/Z690.

DDR5 до 7800 МГц — реальный диапазон и ограничения

GIGABYTE B760M AORUS ELITE WIFI6E GEN5 оснащена четырьмя слотами DIMM DDR5 с поддержкой частот от 4000 до 7800 МГц в двухканальном режиме и максимальным объёмом 256 ГБ. Разгон выполняется через XMP 3.0 профили, которые активируются в UEFI в один клик. По наблюдениям специалистов FormulaTV, большинство комплектов DDR5-6000 стабильно запускаются без ручной подстройки таймингов. Следует учитывать, что при установке четырёх планок (4 × DIMM) максимально стабильная частота может быть несколько ниже, чем при конфигурации 2 × DIMM — это общая особенность платформы DDR5.

PCIe 5.0 x16 для видеокарты и PCIe 4.0 x4 для карт расширения

GIGABYTE B760M AORUS ELITE WIFI6E GEN5 имеет один слот PCIe 5.0 x16 для видеокарты с пропускной способностью 128 Гбит/с — достаточно для любой актуальной GPU, включая RTX 4090 и RX 7900 XTX. Второй слот — PCIe 4.0 x4 — предназначен для карт расширения: сетевых адаптеров, звуковых карт, дополнительных контроллеров. Для mATX-формата это стандартный набор.

Хранилище — M.2, SATA и возможности RAID

Два слота M.2 и четыре порта SATA на GIGABYTE B760M AORUS ELITE WIFI6E GEN5

GIGABYTE B760M AORUS ELITE WIFI6E GEN5 оснащена двумя слотами M.2, оба работают в режиме PCIe 4.0 x4: первый поддерживает накопители длиной 2280, второй — 2280 и 22110 (типоразмер для корпоративных SSD длиной 110 мм). По информации производителя, оба слота прикрыты металлическими термопрокладками для отвода тепла. Четыре порта SATA III позволяют подключить механические диски или бюджетные SSD; поддерживается RAID 0, 1, 5 и 10 на уровне чипсета Intel B760.

Совет от Редакции FormulaTV: «Если планируете использовать два M.2 NVMe-накопителя одновременно — устанавливайте более горячий (с высокой нагрузкой на запись) в нижний слот, ближе к термопрокладке. Верхний слот нагревается сильнее из-за близости к видеокарте — туда лучше ставить системный диск, который при повседневной работе греется меньше».

Wi-Fi 6E, сеть и порты задней панели

Intel Wi-Fi 6E AX210 и проводная сеть 2,5 Гбит/с

GIGABYTE B760M AORUS ELITE WIFI6E GEN5 оснащена модулем Intel Wi-Fi 6E AX210, поддерживающим диапазоны 2,4, 5 и 6 ГГц по стандарту 802.11ax, а также Bluetooth 5.3. Диапазон 6 ГГц, доступный в Wi-Fi 6E, практически не загружен в жилых домах, что даёт стабильную связь без деградации скорости при наличии совместимой точки доступа. Проводная сеть реализована через порт RJ-45 со скоростью 2,5 Гбит/с — вдвое быстрее гигабитного стандарта, что актуально при подключении к 2,5G-коммутатору или маршрутизатору.

USB-порты задней панели GIGABYTE B760M AORUS ELITE WIFI6E GEN5

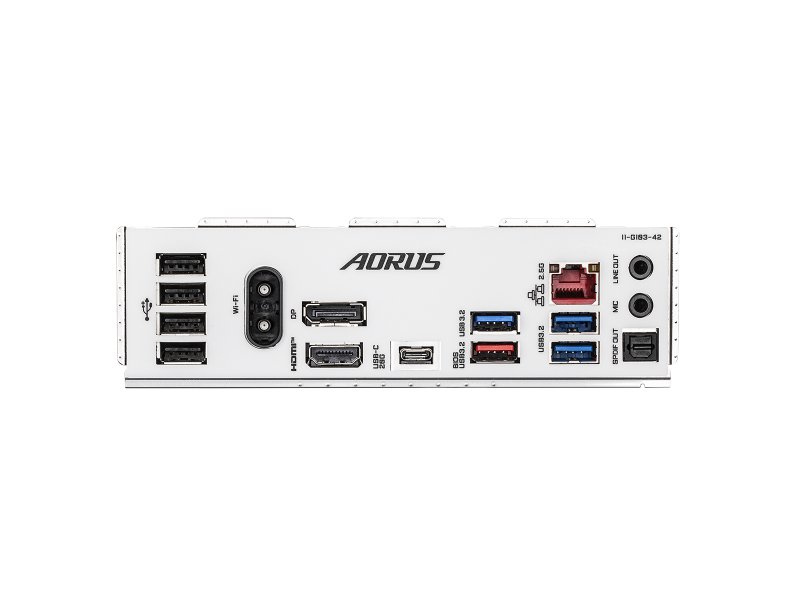

Задняя панель GIGABYTE B760M AORUS ELITE WIFI6E GEN5 включает: один USB 3.2 Gen 2x2 Type-C (20 Гбит/с), один USB 3.2 Gen 2 Type-A (10 Гбит/с), три USB 3.2 Gen 1 Type-A (5 Гбит/с) и четыре USB 2.0 Type-A. Итого — 9 USB-портов на задней панели, что для mATX заметно выше среднего. По данным FormulaTV, порт USB 3.2 Gen 2x2 обеспечивает передачу больших файлов на внешний NVMe-накопитель со скоростью, сопоставимой с внутренним подключением по SATA. Дополнительно доступны видеовыходы HDMI и DisplayPort для подключения монитора напрямую к встроенной графике процессора.

Питание, охлаждение и подсветка

Система питания VRM 12+1+1 фаз на GIGABYTE B760M AORUS ELITE WIFI6E GEN5

GIGABYTE B760M AORUS ELITE WIFI6E GEN5 использует схему питания 12+1+1 фаз с пассивным охлаждением зоны VRM через металлический радиатор. По наблюдениям специалистов FormulaTV, такая конфигурация обеспечивает стабильное питание при длительной нагрузке на процессоры с TDP до 125 Вт и выше — включая Core i7-13700 и Core i9-14900 в стоке. Разъём питания EPS 8+4 pin позволяет задействовать полный ток при работе с топовыми CPU. Зоны M.2 и чипсет также охлаждаются пассивно — суммарно четыре зоны пассивного охлаждения без единого вентилятора на плате.

Разъёмы для вентиляторов и ARGB-подсветка

GIGABYTE B760M AORUS ELITE WIFI6E GEN5 предоставляет три разъёма для корпусных вентиляторов (4 pin PWM) и один разъём для процессорного кулера (4 pin). Для подключения подсветки предусмотрены три разъёма 5V ARGB (3 pin) и один разъём 12V RGB (4 pin). Управление осуществляется через программу GIGABYTE Control Center. На плате есть физическая кнопка перезагрузки и кнопка Q-Flash Plus — последняя позволяет прошить BIOS с USB-накопителя без установленного процессора и памяти, что существенно упрощает процедуру при смене поколения CPU.

Совет от Редакции FormulaTV: «Перед первым запуском системы с новым процессором — особенно Raptor Lake Refresh — проверьте версию BIOS через официальный сайт GIGABYTE. Если версия прошивки старая, воспользуйтесь Q-Flash Plus: вставьте USB-накопитель с файлом прошивки в нужный порт (обычно обозначен на плате), нажмите кнопку — плата обновится без CPU и ОЗУ. Это страхует от ситуации "плата не видит процессор из коробки"».

Звук

Realtek ALC1220 и оптический выход S/PDIF

GIGABYTE B760M AORUS ELITE WIFI6E GEN5 оснащена кодеком Realtek ALC1220 со схемой 7.1 — это один из лучших встроенных аудиорешений для своего класса, обеспечивающий отношение сигнал/шум на уровне, достаточном для большинства игровых и мультимедийных сценариев. На задней панели предусмотрен оптический цифровой выход TOSLINK (S/PDIF) для подключения AV-ресиверов или активных акустических систем с оптическим входом. Дополнительно на плате есть внутренний разъём для подключения передней аудиопанели корпуса.

С чем сравнить в России

На российском рынке GIGABYTE B760M AORUS ELITE WIFI6E GEN5 конкурирует с несколькими mATX-платами на B760 и H770 с сопоставимым набором функций. Основные альтернативы в том же сегменте — платы ASUS и MSI с аналогичным сокетом и форм-фактором.

Как мы к этому пришли — эволюция платформы Intel B760

Чипсет Intel B760 появился в начале 2023 года как массовый вариант платформы LGA 1700, сохранивший ключевые возможности старшего Z790 (DDR5, PCIe 5.0 для GPU) при отказе от разгона CPU по множителю. Это решение позволило GIGABYTE разместить в mATX-плате слот PCIe 5.0 x16 и поддержку DDR5 до 7800 МГц — параметры, которые ещё два года назад были прерогативой топовых плат. GIGABYTE добавила в серию AORUS ELITE суффикс GEN5, указывающий на наличие PCIe 5.0-слота, и Wi-Fi 6E — оба компонента стали стандартом в актуальных mid-range сборках в 2024–2025 годах.

Инженерный компромисс

Главный trade-off платы — отказ от PCIe 5.0 для накопителей M.2 при наличии PCIe 5.0 для видеокарты. Оба слота M.2 работают в режиме PCIe 4.0 x4, что ограничивает максимальную скорость чтения/записи на уровне ~7000 МБ/с. Накопители следующего поколения с шиной PCIe 5.0 x4 (теоретический потолок ~14 000 МБ/с) здесь не раскроются. Это осознанный выбор в пользу цены: PCIe 5.0 контроллер для M.2 удорожает плату, а практическая разница между Gen4 и Gen5 NVMe в реальных задачах пока минимальна для большинства пользователей.

Взгляд с другой стороны

Контраргумент. Зачем платить за B760M AORUS ELITE WIFI6E GEN5 с Wi-Fi 6E, если за меньшие деньги можно взять плату без Wi-Fi и добавить отдельный адаптер?

Когда валиден. Если корпус не имеет места для антенн Wi-Fi или нужна специфическая PCI-E Wi-Fi-карта с определёнными характеристиками, а бюджет жёстко ограничен — альтернатива разумна.

Ответ. Встроенный Intel AX210 — не бюджетный чип: он поддерживает диапазон 6 ГГц и BT 5.3, стоит отдельно около 2–3 тыс. рублей, плюс антенны и кронштейн. Итоговая экономия минимальна, а компактность и отсутствие лишних кабелей в корпусе — реальный плюс встроенного решения.

Ошибки и их цена

1) Установить несовместимый CPU без предварительного обновления BIOS — плата не запустится. Цена: необходимость искать совместимый процессор для прошивки или везти плату в сервис. Решение: воспользоваться Q-Flash Plus до сборки системы.

2) Купить DDR4-память под эту плату — она не подойдёт физически. B760M AORUS ELITE WIFI6E GEN5 поддерживает только DDR5. Цена: возврат и повторная покупка. Перед заказом ОЗУ — проверить тип памяти в характеристиках.

3) Игнорировать ограничение на разгон CPU — B760 не позволяет менять множитель процессора. Купить Core i9-14900K специально для разгона на этой плате не имеет смысла: для оверклокинга CPU нужна плата на Z790.
