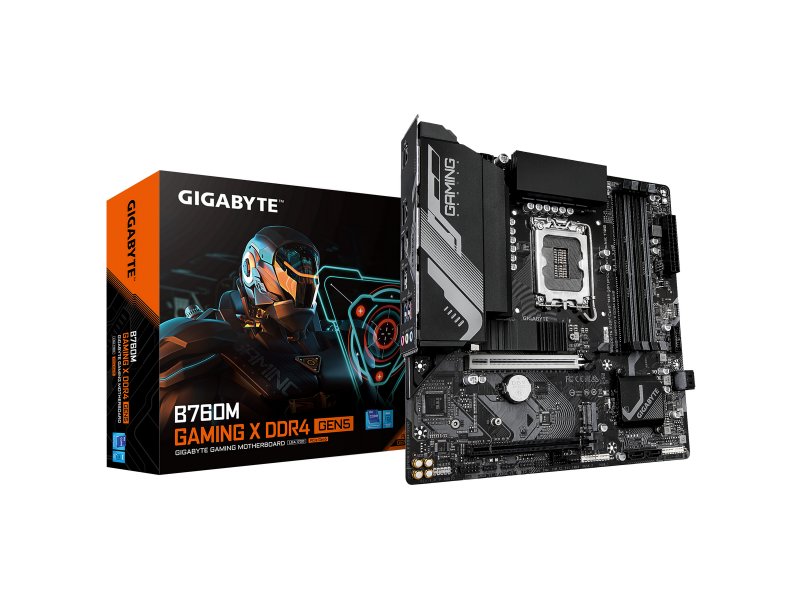

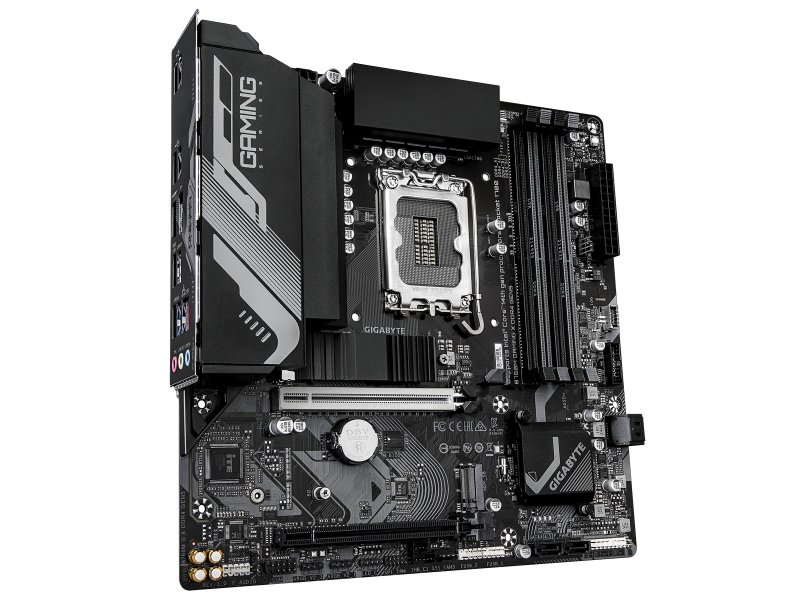

Материнская плата Gigabyte B760m Gaming X DDR4 Gen5, Socket LGA 1700, Intel B760, mATX, RTL

Gigabyte B760M Gaming X DDR4 Gen5 — материнская плата форм-фактора mATX на чипсете Intel B760 для сокета Socket LGA 1700, поддерживающая процессоры поколений Alder Lake, Raptor Lake и Raptor Lake Refresh с памятью DDR4 до 128 ГБ и слотом PCIe 5.0 x16 для видеокарты.

• Форм-фактор: mATX, 244 × 244 мм — компактный корпус без потери функциональности
• Сокет / чипсет: LGA 1700 / Intel B760 — Alder Lake, Raptor Lake, Raptor Lake Refresh
• Память: 4 × DIMM DDR4, до 128 ГБ, 2133–5333 МГц
• Для кого: сборка игрового или рабочего ПК на платформе Intel LGA 1700 в mATX-корпусе

Коротко — для кого эта материнская плата

Gigabyte B760M Gaming X DDR4 Gen5 — оптимальная основа для игрового или универсального ПК на платформе Intel LGA 1700 в компактном mATX-корпусе: слот PCIe 5.0 x16 не создаёт узкого места для актуальных видеокарт, 2 разъёма M.2 PCIe 4.0 обеспечивают скоростное хранилище без занятия SATA-портов, а поддержка DDR4 до 5333 МГц позволяет использовать уже имеющиеся планки памяти без доплаты за DDR5.

Плата ориентирована на тех, кто собирает систему на процессорах 12-го, 13-го или 14-го поколения Intel Core (включая Raptor Lake Refresh) и хочет получить полноценный набор интерфейсов без избыточных расходов на флагманский чипсет Z790.

Главные плюсы и ограничения Gigabyte B760M Gaming X DDR4 Gen5

Плата сочетает современные интерфейсы PCIe 5.0 с более доступным ценовым сегментом чипсета B760 — это рациональный выбор для большинства игровых сборок без разгона процессора.

• ✓ Слот PCIe 5.0 x16 — актуален для видеокарт текущего и следующего поколения без узкого места по пропускной способности
• ✓ 2 × M.2 PCIe 4.0 x4 — два скоростных NVMe-накопителя одновременно, включая форм-фактор 22110
• ✓ Поддержка DDR4 до 5333 МГц — не нужно менять имеющуюся память при переходе с предыдущей платформы
• ✓ Сеть 2,5 Гбит/с — запас для современных роутеров и NAS без отдельной сетевой карты
• ✓ Кнопка Q-Flash Plus — прошивка BIOS с USB без установленного процессора, удобно при первой сборке
• ✓ ARGB (3 × 5V) и RGB (1 × 12V) на плате — полноценная синхронизация подсветки через GIGABYTE Control Center

• ✗ Чипсет B760 не поддерживает разгон процессора — оверклокинг CPU доступен только на Z790/Z690
• ✗ Только 8 фаз питания процессора — достаточно для стандартных TDP, но для Core i9 с длительными нагрузками предпочтителен Z790
• ✗ Нет USB 3.2 Gen 2 на задней панели — наиболее скоростной порт Type-C только внутренний (на плате)

Слоты, накопители и расширение — что реально доступно

PCIe 5.0 x16 и второй слот PCIe 3.0 на Gigabyte B760M Gaming X DDR4 Gen5

Gigabyte B760M Gaming X DDR4 Gen5 оснащена основным слотом PCIe 5.0 x16 для видеокарты — он обеспечивает пропускную способность 64 ГБ/с, что полностью закрывает потребности актуальных GPU без ограничений. Второй слот работает в режиме PCIe 3.0 x4 и подойдёт для карты захвата, сетевого адаптера или дополнительного контроллера.

Важный нюанс: в mATX-корпусах при использовании длинных двухслотовых видеокарт второй слот PCIe нередко оказывается перекрытым. Рекомендуется заранее проверить совместимость с выбранным корпусом.

Два M.2 PCIe 4.0 и четыре SATA — хранилище без компромиссов

На Gigabyte B760M Gaming X DDR4 Gen5 установлены два разъёма M.2 PCIe 4.0 x4: первый — под форм-фактор 2280, второй — под 2280 и 22110 (длинный накопитель). Оба M.2-слота работают независимо и не отключают SATA-порты при установке накопителей. Четыре порта SATA III с поддержкой RAID 0/1/5/10 остаются доступными одновременно с занятыми M.2.

Для типичной игровой сборки это означает: системный NVMe-накопитель в первый M.2, быстрый SSD для игр во второй M.2 и до четырёх HDD или SATA-SSD для архива — всё без конфликтов. По данным редакции FormulaTV, именно такая конфигурация хранилища является наиболее востребованной при сборках на B760.

Совет от Редакции FormulaTV: «При установке двух M.2-накопителей на эту плату убедитесь, что нижний слот поддерживает форм-фактор вашего накопителя: он принимает как 2280, так и длинные 22110 (110 мм) — актуально для серверных или профессиональных NVMe-дисков, которые редко встречаются в бытовых сборках, но попадаются при апгрейде рабочих станций».

Подойдёт ли Gigabyte B760M Gaming X DDR4 Gen5 для игровой сборки

Разъёмы для периферии и управление подсветкой в системе

Gigabyte B760M Gaming X DDR4 Gen5 предоставляет три разъёма 5V ARGB (3 pin) и один 12V RGB (4 pin) на плате — этого достаточно для подключения корпусной подсветки, кулера и RGB-стрипов с синхронизацией через GIGABYTE Control Center. Три 4-pin разъёма для корпусных вентиляторов и один 4-pin для кулера процессора обеспечивают гибкое управление охлаждением без отдельного контроллера.

Внутренний разъём USB 3.2 Gen 2 Type-C (на плате) позволяет вывести скоростной порт на переднюю панель корпуса — востребовано при подключении внешних SSD и современных периферийных устройств. Дополнительно присутствуют 1 × USB 3.2 Gen 1 (19 pin) и 2 × USB 2.0 (9 pin) для расширения числа портов.

Питание и стабильность под нагрузкой — система 8+1+1 фаз

Схема питания Gigabyte B760M Gaming X DDR4 Gen5 построена по топологии 8+1+1 фаз с пассивным охлаждением зоны VRM радиаторами. По информации производителя, такая конфигурация рассчитана на стабильную работу процессоров Intel Core 12–14 поколения в штатном режиме TDP без троттлинга.

Для Core i5 и Core i7 в рамках TDPspec система питания работает с достаточным запасом. При планировании сборки на Core i9 с длительными многопоточными нагрузками (рендеринг, компиляция) рекомендуется рассмотреть платы на Z790 с более мощной VRM-подсистемой.

Совет от Редакции FormulaTV: «Перед сборкой обновите BIOS с помощью кнопки Q-Flash Plus — вставьте флешку с прошивкой в специальный USB-порт на задней панели и нажмите кнопку на плате. Процессор при этом не нужен. Это особенно актуально для процессоров Raptor Lake Refresh (14-е поколение): ранние версии BIOS могут не распознать CPU из коробки».

Задняя панель и интерфейсы подключения

Порты задней панели Gigabyte B760M Gaming X DDR4 Gen5 — что и для чего

Gigabyte B760M Gaming X DDR4 Gen5 предоставляет на задней панели 3 × USB 3.2 Gen 1 Type-A, 5 × USB 2.0 Type-A, один HDMI и один DisplayPort для вывода изображения от встроенной графики процессора, а также порт RJ-45 для сети 2,5 Гбит/с. Звуковая часть реализована на чипе Realtek с поддержкой схемы 7.1.

Отсутствие USB 3.2 Gen 2 (10 Гбит/с) на задней панели — характерная особенность ценового сегмента: скоростной Type-C присутствует только как внутренний разъём на плате для передней панели корпуса. При регулярном подключении быстрых внешних накопителей напрямую к задней панели это ограничение стоит учитывать заранее.

С чем сравнить в России

Ниже — сравнение Gigabyte B760M Gaming X DDR4 Gen5 с актуальными конкурентами в формате mATX на чипсетах Intel B760 / H770, доступными в России.

Ключевое отличие Gigabyte B760M Gaming X DDR4 Gen5 в этой группе — наличие слота PCIe 5.0 x16, тогда как большинство конкурентов на B760 ограничиваются PCIe 4.0. По данным редакции FormulaTV, разница в производительности с актуальными GPU невелика, однако PCIe 5.0 обеспечивает запас совместимости с будущими видеокартами.

Как Gigabyte пришла к этому решению

Эволюция платформы LGA 1700 и место B760M Gaming X DDR4 Gen5 в линейке

Чипсет Intel B760 появился как «средний» ярус платформы LGA 1700, между бюджетным H610 и флагманским Z790. Ключевое решение Gigabyte для версии Gaming X Gen5 — добавление физического слота PCIe 5.0 в формат mATX при сохранении DDR4 вместо перехода на DDR5. Это позволило снизить стоимость сборки: DDR4 дешевле DDR5 при сопоставимой игровой производительности, а PCIe 5.0 устраняет потенциальное узкое место для будущих GPU.

Суффикс Gen5 в названии прямо указывает на поддержку PCIe 5.0 — в отличие от базовой версии B760M Gaming X без этого суффикса. При выборе важно не перепутать ревизии.

Инженерный компромисс

DDR4 вместо DDR5 — почему это рациональное решение, а не ограничение

Главный trade-off Gigabyte B760M Gaming X DDR4 Gen5 — выбор в пользу DDR4 при наличии на рынке плат B760 с DDR5. В задачах, чувствительных к латентности памяти (некоторые игры, профессиональные приложения), DDR5 с высокими частотами показывает преимущество. Однако в большинстве реальных игровых сценариев разница между DDR4-5333 и DDR5-6400 остаётся в пределах статистической погрешности по данным профильных тестов.

Практическое следствие: если у вас уже есть комплект DDR4 от предыдущей платформы — покупка этой платы позволяет не менять память при апгрейде. Если собираете систему с нуля и бюджет позволяет — DDR5-вариант B760 даст больший потенциал на перспективу.

Взгляд с другой стороны

Контраргумент. За аналогичную или чуть большую сумму можно найти плату на чипсете Z790 в mATX-форм-факторе, которая добавит разгон процессора и больше линий PCIe.

Когда валиден. Если вы планируете использовать разблокированный процессор (Core i5-13600K, i7-13700K и т.д.) и хотите выжать максимальную производительность через оверклокинг — B760 действительно является ограничением по спецификации чипсета.

Ответ. Для процессоров без множителя (Core i5-13400, i5-13500, i7-13700 без суффикса K) разгон недоступен в любом случае — и Z790 не даст преимущества. Gigabyte B760M Gaming X DDR4 Gen5 рациональна именно для таких конфигураций: полный набор интерфейсов, PCIe 5.0 и 2,5 Гбит/с сеть без доплаты за невостребованный оверклокинг.

Ошибки при выборе и их цена

1) Купить B760M Gaming X DDR4 Gen5 под разгоняемый K-процессор — платформа не поддерживает изменение множителя CPU на B760, оверклокинг окажется недоступен вне зависимости от процессора.

2) Не проверить совместимость BIOS с конкретным Raptor Lake Refresh (14-е поколение) до покупки — ранние ревизии плат B760 могут потребовать обновления BIOS. Кнопка Q-Flash Plus решает эту проблему без второго процессора, но нужно заранее загрузить актуальную прошивку с сайта GIGABYTE.

3) Не учесть поддерживаемые форм-факторы M.2 — первый слот принимает только 2280, второй — 2280 и 22110. Накопитель формата 2242 или 2260 не подойдёт ни в один слот.

Совет от Редакции FormulaTV: «Если используете ОЗУ с XMP-профилем выше 4800 МГц — активируйте его вручную в BIOS (раздел Tweaker → Extreme Memory Profile). По умолчанию B760 запускает память на базовой частоте JEDEC (2133 МГц), и без ручной активации профиля купленный DDR4-5333 будет работать вдвое медленнее заявленной скорости».

Вопросы и ответы о Gigabyte B760M Gaming X DDR4 Gen5
