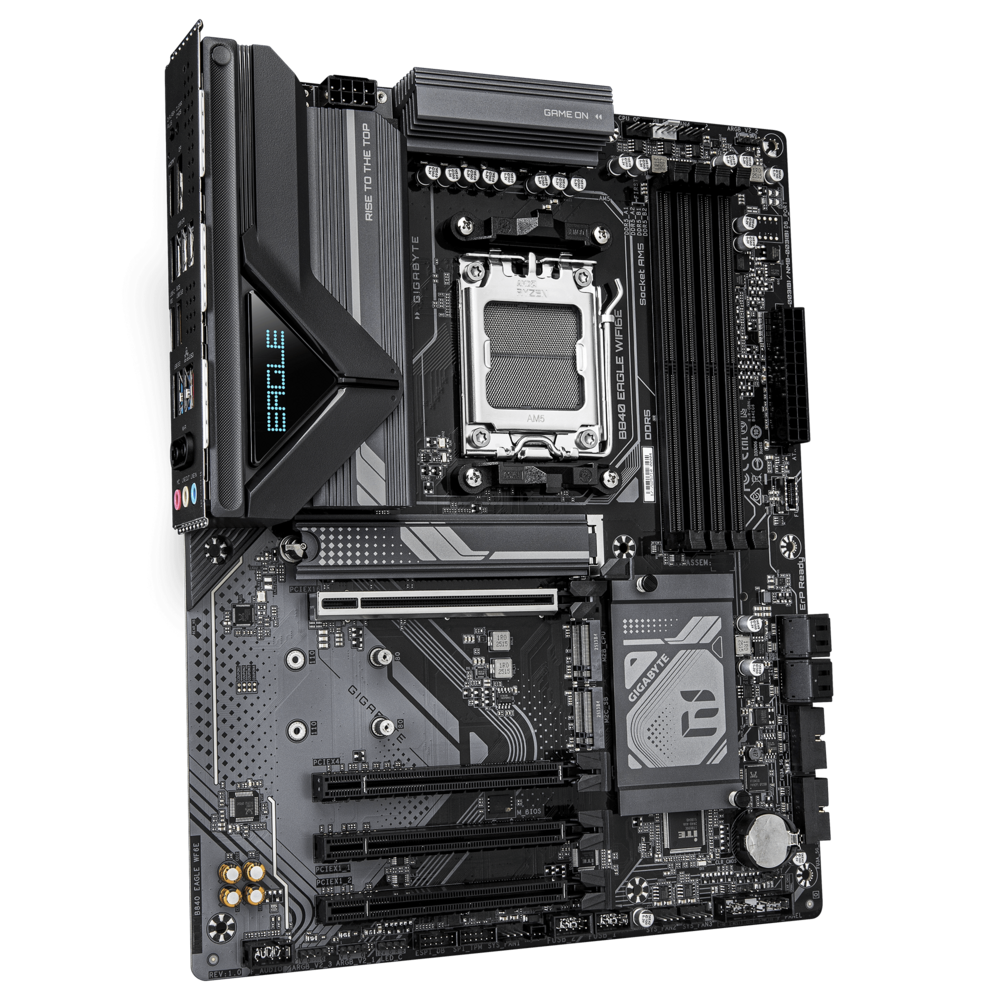

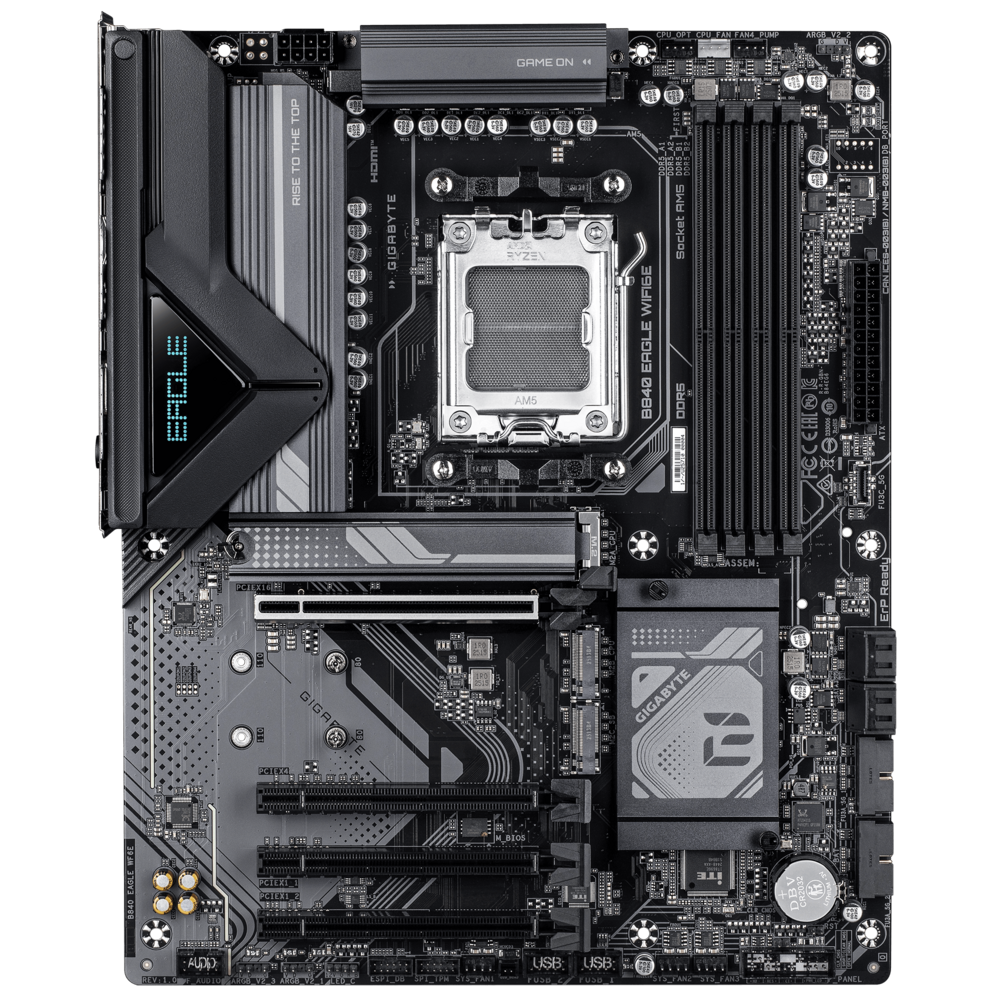

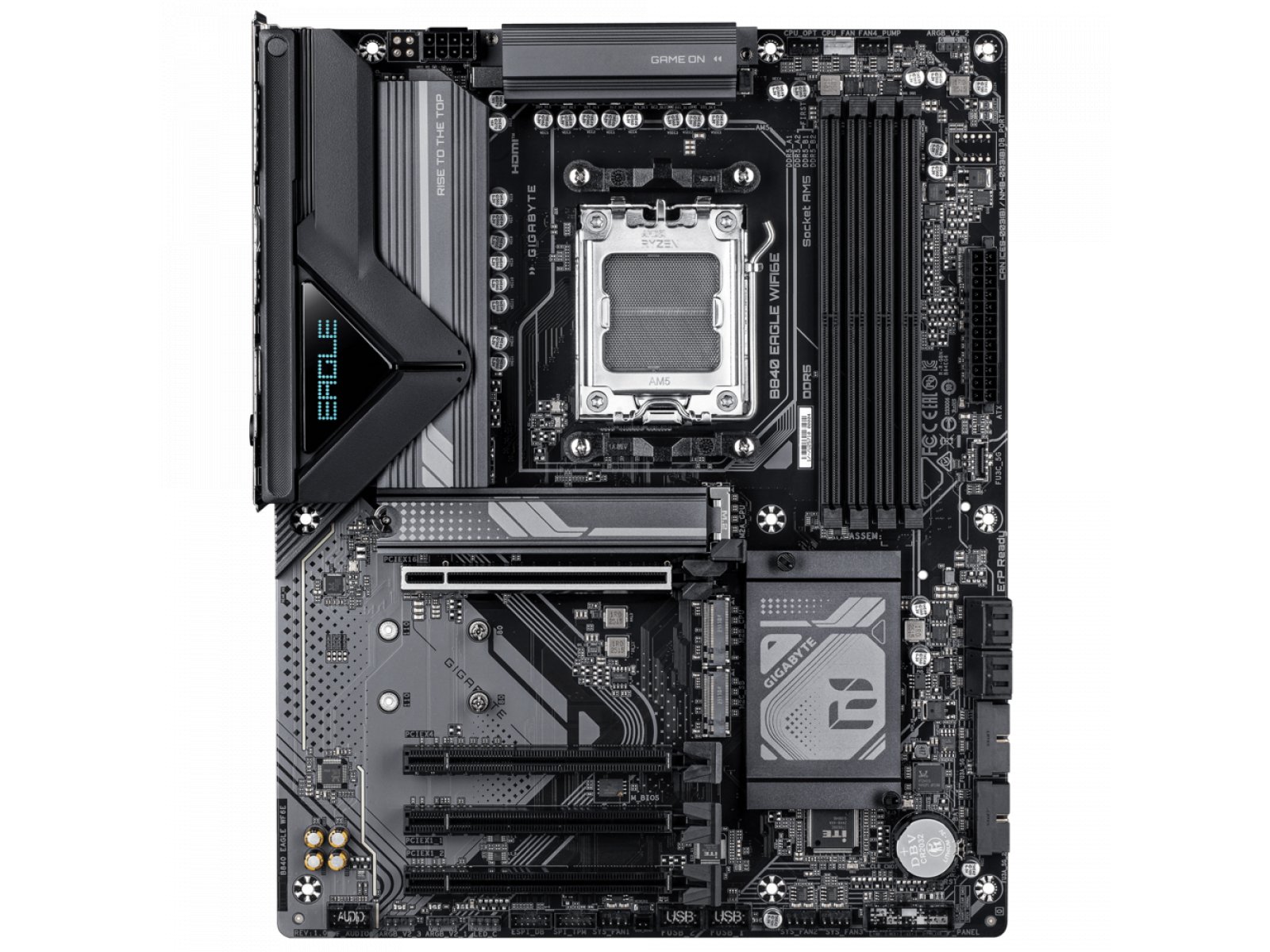

Материнская плата Gigabyte B840 Eagle Wifi6, Socket AM5, AMD B840, ATX, RTL

Gigabyte B840 Eagle Wifi6 — материнская плата формата ATX на сокете AM5 с чипсетом AMD B840, поддерживающая процессоры Ryzen серий Granite Ridge, Phoenix и Raphael с памятью DDR5 до 8200 МГц для сборки производительного домашнего ПК или рабочей станции.

• Сокет / чипсет: AM5 / AMD B840
• Память: DDR5 4400–8200 МГц, 4 слота DIMM, до 256 ГБ
• Накопители: 3 × M.2 PCIe 4.0 + 4 × SATA
• Беспроводная связь: Wi-Fi 6E + Bluetooth 5.3

Коротко — для кого эта материнская плата

Gigabyte B840 Eagle Wifi6 закрывает потребности тех, кто собирает производительный ПК на платформе AM5 без переплаты за флагманский чипсет X870E. Плата предлагает три слота M.2 PCIe 4.0, встроенный Wi-Fi 6E, восемь фаз питания процессора и поддержку памяти DDR5 до 8200 МГц — достаточно для Ryzen 7000/9000 в играх, многозадачной работе и домашнем медиасервере.

Главные плюсы и ограничения B840 Eagle Wifi6

Плата даёт сбалансированный набор возможностей для mid-range сборки на AM5 без явных функциональных жертв.

• ✓ Три слота M.2 PCIe 4.0 — NVMe-массив RAID 0/1/5/10 без адаптеров
• ✓ Wi-Fi 6E (802.11ax) + Bluetooth 5.3 и 2.5G LAN — полный беспроводной и проводной стек
• ✓ DDR5 до 8200 МГц — актуальный потолок для разгона памяти на B840
• ✓ 3 × ARGB (5V) + 1 × RGB (12V) на плате — готовность к подсветке без хабов

• ✗ Чипсет B840 не поддерживает разгон процессора по множителю — только XMP/EXPO для памяти
• ✗ Один слот PCIe 4.0 x16 для видеокарты — без резервного x16 для второго GPU
• ✗ Питание процессора — 8 pin, без дополнительного 4 pin (ограничение для экстремально мощных Ryzen TDP 170+ Вт при длительных нагрузках)

Процессор, память и питание — что реально поддерживает B840

Совместимость Gigabyte B840 Eagle Wifi6 с процессорами AM5

Gigabyte B840 Eagle Wifi6 поддерживает процессоры AMD архитектур Granite Ridge (Ryzen 9000), Phoenix и Raphael (Ryzen 7000) в сокете AM5. Чипсет B840 — младший в актуальной линейке AMD, поэтому разгон процессора по множителю недоступен; BIOS выполнен на базе 256 Mb Flash ROM с прошивкой UEFI AMI, поддерживает обновления. Для подавляющего большинства Ryzen 7000/9000 в играх и рабочих задачах возможностей платы достаточно — ограничение по множителю актуально только для оверклокеров.

DDR5 до 8200 МГц — возможности памяти на B840 Eagle Wifi6

Gigabyte B840 Eagle Wifi6 оснащена четырьмя слотами DIMM DDR5 с поддержкой частот от 4400 до 8200 МГц и максимальным объёмом 256 ГБ в двухканальном режиме. Профили XMP/EXPO активируются через BIOS и позволяют задействовать высокочастотные планки без ручной настройки таймингов. По данным редакции FormulaTV, высокочастотная память DDR5 5600–6400 МГц на чипсете B840 работает стабильно из коробки при включённом EXPO-профиле — без дополнительной калибровки.

Схема питания 8+2+2 фазы — запас для Ryzen 9000

Схема питания Gigabyte B840 Eagle Wifi6 реализована в конфигурации 8+2+2 фазы с разъёмом процессора 8 pin. Пассивное охлаждение зоны VRM обеспечивается алюминиевым радиатором на самой плате. По наблюдениям специалистов редакции FormulaTV в условиях шоурума, радиатор VRM справляется с нагревом при использовании Ryzen 7 и Ryzen 9 в штатном режиме без потроттлинга; при длительных стресс-тестах с TDP свыше 170 Вт рекомендуется обеспечить дополнительный воздушный поток в корпусе.

Совет от редакции FormulaTV: «Если планируете установить Ryzen 9 9950X с TDP 170 Вт, направьте один корпусной вентилятор на зону VRM — это снизит температуру силовых элементов на 10–15°C при длительных нагрузках вроде рендеринга видео или компиляции кода».

Накопители и слоты расширения — три M.2 и SATA без компромиссов

Три слота M.2 PCIe 4.0 на Gigabyte B840 Eagle Wifi6

Gigabyte B840 Eagle Wifi6 располагает тремя разъёмами M.2 с поддержкой форм-факторов 2280/2580/22110/25110 и интерфейсом PCIe 4.0 x4. Один слот M.2 прикрыт пассивным радиатором непосредственно на плате. Поддерживаются RAID-массивы 0, 1, 5, 10 по протоколу PCIe — редкость для чипсета B-класса. Три NVMe-накопителя одновременно: системный диск, быстрый рабочий том и резервный — стандартная конфигурация для творческих рабочих станций и NAS-подобных сборок.

Четыре порта SATA и совместимость с HDD/SSD 2.5″/3.5″

Помимо M.2, Gigabyte B840 Eagle Wifi6 предоставляет четыре разъёма SATA с поддержкой RAID 0, 1, 10. По информации производителя, порты работают независимо от слотов M.2 — занятость M.2 не блокирует SATA. Это позволяет одновременно использовать три NVMe и четыре SATA-устройства: суммарно семь накопителей в одной сборке, что перекрывает потребности большинства домашних серверов и монтажных станций.

Подключение и коммуникации — Wi-Fi 6E, 2.5G LAN и порты задней панели

Wi-Fi 6E и Bluetooth 5.3 на чипе Realtek RTL8852CE

Gigabyte B840 Eagle Wifi6 оснащена адаптером беспроводной связи Realtek RTL8852CE стандарта Wi-Fi 6E (802.11ax) и Bluetooth 5.3. Wi-Fi 6E открывает доступ к диапазону 6 ГГц — менее загруженному, чем 2.4 и 5 ГГц — что актуально в многоквартирных домах с плотной беспроводной средой. По данным редакции FormulaTV, при работе в диапазоне 6 ГГц стабильность соединения заметно выше в условиях высокой плотности точек доступа.

Порты задней панели — USB, видео и сеть

Задняя панель Gigabyte B840 Eagle Wifi6 включает: 1 × DisplayPort, 1 × HDMI (для встроенной графики процессоров с iGPU), 1 × USB 3.2 Gen 2 Type-A (10 Гбит/с), 2 × USB 3.2 Gen 1 Type-A (5 Гбит/с), 4 × USB 2.0 Type-A, 1 × USB 3.2 Gen 2 Type-C (10 Гбит/с), 1 × RJ-45 с поддержкой 2.5 Гбит/с. Итого — девять портов USB на задней панели плюс видеовыходы. Для корпуса предусмотрены внутренние разъёмы: 2 × USB 2.0 (9 pin), 2 × USB 3.2 Gen 1 (19 pin) и 1 × USB 3.2 Gen 1 Type-C.

Совет от редакции FormulaTV: «При подключении к маршрутизатору через порт 2.5G LAN убедитесь, что сам роутер поддерживает 2.5G — иначе соединение автоматически деградирует до 1G. Проверить можно в спецификациях роутера по строке "WAN/LAN ports speed"».

Подсветка и кастомизация — ARGB и RGB на плате

Разъёмы ARGB и RGB на Gigabyte B840 Eagle Wifi6

Gigabyte B840 Eagle Wifi6 предоставляет три разъёма 5V-D-G (3 pin) для адресуемой подсветки ARGB и один разъём 12V-G-R-B (4 pin) для стандартной RGB-ленты. Управление подсветкой осуществляется через фирменное ПО GIGABYTE Control Center, которое синхронизирует все ARGB/RGB-устройства, подключённые к плате. Три ARGB-заголовка позволяют подключить корпусные стрипы, кулеры и другие аксессуары без дополнительного хаба в большинстве сборок.

Дизайн и монтаж — ATX 305 × 244 мм

Совместимость Gigabyte B840 Eagle Wifi6 по форм-фактору ATX

Gigabyte B840 Eagle Wifi6 выполнена в форм-факторе ATX с габаритами 305 × 244 мм и устанавливается в любой корпус с поддержкой ATX. Разъём питания процессора — 8 pin, основной разъём питания материнской платы — 24 pin. В комплект поставки (RTL) входят: материнская плата, крепёжный комплект, документация и антенны Wi-Fi. Кронштейн для задней панели корпуса включён в комплект.

Разъёмы для вентиляторов и управление охлаждением

На Gigabyte B840 Eagle Wifi6 расположены два разъёма для процессорного охлаждения — 1 × 4 pin (кулер) и 1 × 4 pin (кулер/помпа для СЖО) — и три разъёма 4 pin для корпусных вентиляторов. Итого пять точек подключения вентиляционных устройств на плате, что достаточно для среднего корпуса с двумя-тремя корпусными вентиляторами и башенным кулером или помпой СЖО. Управление оборотами — через UEFI BIOS или GIGABYTE Control Center.

Совет от редакции FormulaTV: «При сборке с системой жидкостного охлаждения подключайте помпу к разъёму 4 pin CPU_OPT (кулер/помпа) — он обеспечивает стабильное напряжение без ШИМ-ограничений, в отличие от обычных корпусных разъёмов».

Звук — Realtek 7.1 для рабочего стола

Встроенный звук Gigabyte B840 Eagle Wifi6 — когда достаточно, когда нет

Gigabyte B840 Eagle Wifi6 оснащена встроенным аудиокодеком Realtek с поддержкой схемы 7.1. Встроенного звука достаточно для большинства игровых гарнитур, компьютерных колонок 2.0–2.1 и даже многоканальных систем — при условии использования аналогового вывода через фронтальную аудиопанель корпуса или разъёмы задней панели. Для студийной работы, записи инструментов или работы с высокоимпедансными наушниками (≥250 Ом) рекомендуется внешний USB-ЦАП или звуковая карта PCIe.

С чем сравнить в России — B840 Eagle Wifi6 vs конкуренты AM5 ATX

Gigabyte B840 Eagle Wifi6 конкурирует в сегменте доступных ATX-плат на AM5 с Wi-Fi. Ниже — сравнение с актуальными альтернативами того же класса.

Как мы к этому пришли — эволюция чипсетов B-серии AMD

От B550 к B840 — зачем AMD обновила серию B для AM5

Чипсет AMD B840 — актуальный представитель «доступного» сегмента платформы AM5, сменивший B650 и B650E. По информации производителя, B840 сохраняет поддержку PCIe 4.0, трёх M.2 на плате и полного стека USB, при этом не требует переплаты за X870 ради функций разгона по множителю. Платформа AM5 с DDR5 и PCIe 4.0 является текущим стандартом AMD, поддерживаемым минимум до 2026 года — инвестиция в сокет сохраняет актуальность при смене поколений Ryzen.

Инженерный компромисс — что получаем и от чего отказываемся с B840

B840 против X870 — осознанный выбор, а не урезанная версия

Gigabyte B840 Eagle Wifi6 принципиально отличается от X870-плат отказом от разгона процессора по множителю. Это архитектурное ограничение чипсета, а не производственная экономия. Взамен покупатель получает более низкую цену, достаточное питание для штатных Ryzen 9000 и полноценный набор периферии. Главный trade-off: если планируется разгон Ryzen 9 9950X или работа с профессиональным многоядерным контентом на постоянно высокой нагрузке — рассмотрите X870. Для игрового ПК, рабочей станции с умеренными задачами и домашнего сервера разрыв в производительности между B840 и X870 практически неощутим.

Взгляд с другой стороны

Контраргумент. Зачем покупать плату на B840, если за небольшую доплату можно взять B650E с аналогичным набором функций и проверенной репутацией?

Когда валиден. Если приоритет — максимальная совместимость с проверенными BIOS и зрелой прошивкой, B650E действительно имеет преимущество в количестве накопленных отзывов и обновлений. Это справедливо для корпоративных сборок, где стабильность важнее свежести платформы.

Ответ. Gigabyte B840 Eagle Wifi6 актуальна для новых сборок: поддержка DDR5 до 8200 МГц и три M.2 PCIe 4.0 в связке с Wi-Fi 6E — конкретные технические преимущества перед большинством B650-плат того же ценового диапазона. Для тех, кто собирает ПК сейчас, B840 — рациональный выбор без переплаты.

Ошибки и их цена при выборе платы на B840

1) Рассчитывать на разгон процессора через множитель — B840 это не поддерживает; для оверклокинга по множителю нужен X870 или X870E, переход обойдётся в разницу стоимости плат.

2) Устанавливать Ryzen с TDP 170+ Вт без дополнительного обдува зоны VRM — при длительных нагрузках без воздушного потока возможен тепловой троттлинг; решается направлением корпусного вентилятора на VRM.

3) Выбирать DDR5-память без проверки QVL-листа Gigabyte — не все высокочастотные планки (7200+ МГц) гарантированно запускаются на B840 без ручной настройки; риск — время на отладку и возможный возврат памяти.
