Материнская плата Gigabyte B850m Eagle Wifi6e, Socket AM5, AMD B850, mATX, RTL

Gigabyte B850M Eagle WiFi6E — материнская плата формата mATX на чипсете AMD B850 под сокет AM5, предназначенная для сборки компактных десктопов на процессорах Ryzen серий Granite Ridge, Phoenix и Raphael с поддержкой памяти DDR5 и встроенным Wi-Fi 6E.

• Чипсет / сокет: AMD B850 / AM5
• Память: DDR5, 4 слота DIMM, до 256 ГБ, 4800–8200 МГц
• Хранилище: 2 × M.2 (PCIe 5.0 + PCIe 4.0) + 4 × SATA
• Для кого: компактные игровые и рабочие сборки на Ryzen 7000/9000

Коротко — для кого эта материнская плата

Gigabyte B850M Eagle WiFi6E ориентирована на сборщиков компактных ПК, которым нужна актуальная платформа AM5 с DDR5, быстрым накопителем PCIe 5.0 и встроенным Wi-Fi 6E — без необходимости покупать отдельный беспроводной адаптер. Формат mATX 244 × 244 мм вписывается в компактные корпуса, не жертвуя при этом полноценными слотами расширения и четырьмя портами SATA.

Плата подойдёт тем, кто планирует использовать процессоры Ryzen 7000 или 9000 (Granite Ridge, Phoenix, Raphael), ценит запас по разгону памяти до 8200 МГц через AMD EXPO, и хочет получить готовый к подключению беспроводной интерфейс из коробки — с антенной в комплекте.

Главные плюсы и ограничения Gigabyte B850M Eagle WiFi6E

Плата предлагает сильный набор функций для своего класса, хотя в некоторых аспектах Mid-range ограничения ощутимы.

• ✓ Слот M.2 PCIe 5.0 x4 — скорость до ~14 ГБ/с для топовых NVMe-накопителей
• ✓ Wi-Fi 6E (802.11ax) + Bluetooth 5.3 в комплекте, антенна включена в поставку
• ✓ 4 слота DDR5 с поддержкой до 8200 МГц — хороший запас для разгона памяти
• ✓ Кнопка Q-Flash Plus на плате — обновление BIOS без установленного процессора
• ✓ 3 разъёма ARGB (5V 3-pin) и 1 разъём RGB (12V 4-pin) для подсветки корпуса

• ✗ Только 1 разъём для корпусного вентилятора (4-pin) — при нескольких корпусных вентиляторах потребуется PWM-хаб
• ✗ Звуковой чипсет Realtek ALC897 — начального уровня; для студийного мониторинга недостаточно
• ✗ Питание процессора — один 8-pin разъём; при использовании топовых Ryzen 9 с высоким TDP рекомендуется блок питания с запасом

Платформа AM5 и совместимость с процессорами

Какие процессоры поддерживает Gigabyte B850M Eagle WiFi6E

Gigabyte B850M Eagle WiFi6E совместима с процессорами AMD трёх микроархитектур: Granite Ridge (Ryzen 9000), Phoenix (мобильные/APU серии) и Raphael (Ryzen 7000). Сокет AM5 с разъёмом питания 8-pin и BIOS на базе AMI UEFI (256 Мб Flash ROM) обеспечивает совместимость со всем актуальным десктопным модельным рядом Ryzen.

Чипсет AMD B850 занимает позицию выше начального B650, но ниже флагманского X870 — он поддерживает разгон памяти через EXPO/XMP, однако не предоставляет полного разгона по шине процессора. Для большинства сборок на Ryzen 7 и Ryzen 9 этого более чем достаточно.

Фазовая система питания 8+2+2 с пассивным охлаждением зоны VRM рассчитана на процессоры с умеренным TDP. При длительной нагрузке на Ryzen 9 7950X или аналогичных многоядерных CPU стоит убедиться в хорошей вентиляции корпуса вокруг зоны VRM.

Память DDR5 — диапазон частот и реальный потенциал разгона

На Gigabyte B850M Eagle WiFi6E установлены 4 слота DIMM для DDR5-памяти с официально заявленным диапазоном 4800–8200 МГц в двухканальном режиме. Максимальный объём — 256 ГБ (при использовании модулей по 64 ГБ в каждый слот).

Двухканальный режим активируется при установке модулей в слоты согласно рекомендации из руководства (обычно чередующиеся слоты — A2 и B2). По наблюдениям специалистов FormulaTV, память с профилями EXPO корректно определяется и активируется в UEFI BIOS без дополнительных настроек на платах серии Eagle.

Верхняя планка в 8200 МГц актуальна для модулей с XMP/EXPO-профилями высокого класса — стандартная DDR5-4800 без разгона также полностью поддерживается.

Накопители и слоты расширения

Gigabyte B850M Eagle WiFi6E — два M.2 и четыре SATA

Gigabyte B850M Eagle WiFi6E оснащена двумя разъёмами M.2 с разными скоростными характеристиками. Первый — PCIe 5.0 x4, поддерживает форматы 2280, 2580, 22110 и 25110; второй — PCIe 4.0 x4, форматы 2280 и 22110. Первый слот накрыт пассивным радиатором охлаждения, что актуально для PCIe 5.0-накопителей с высоким тепловыделением.

Четыре порта SATA III дополняют конфигурацию хранилища — это позволяет разместить как быстрый NVMe-системный диск, так и несколько SATA-накопителей для хранения данных или медиатеки. Поддерживается RAID для SATA (0, 1, 10) и для M.2 PCIe (0, 1, 5, 10).

Единственный слот PCIe x16 (стандарт 5.0) предназначен для видеокарты. Дополнительный слот PCIe 3.0 x4 позволяет установить карту расширения — например, звуковую карту или дополнительный сетевой адаптер.

Совет от Редакции FormulaTV: «Если планируете использовать PCIe 5.0 NVMe-накопитель (например, Samsung 9100 Pro или WD Black SN850X следующего поколения), учитывайте, что такие диски под нагрузкой выделяют значительно больше тепла, чем PCIe 4.0-аналоги. Штатного радиатора на первом M.2 слоту достаточно для большинства сценариев, но при длительных последовательных операциях чтения/записи (например, видеомонтаж с большими файлами) убедитесь, что корпус обеспечивает сквозной поток воздуха над платой».

Подключение и разъёмы — задняя панель и внутренние коннекторы

Задняя панель Gigabyte B850M Eagle WiFi6E — что и куда подключается

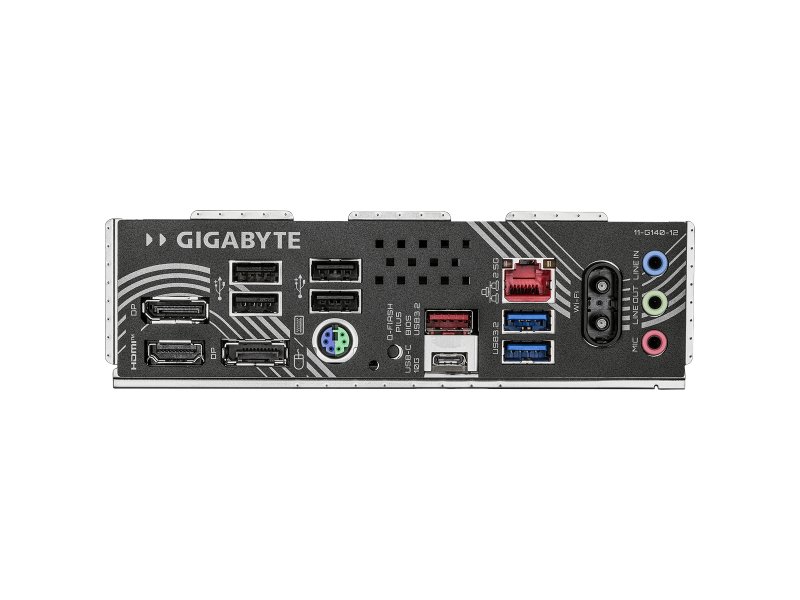

На задней панели Gigabyte B850M Eagle WiFi6E расположены: 1 × HDMI, 2 × DisplayPort, комбинированный PS/2, сетевой порт RJ-45 (2,5 Гбит/с), 4 × USB 2.0, 2 × USB 3.2 Gen 1 Type-A, 1 × USB 3.2 Gen 2 Type-A и 1 × USB 3.2 Gen 2 Type-C. Аудиовыходы — стандартный набор 3.5 мм джеков для 7.1-канального звука.

Видеовыходы задней панели используются только при работе с процессорами, имеющими встроенную графику (APU серии Phoenix). Для дискретной видеокарты вывод изображения — только через карту.

По информации производителя, сетевой контроллер работает на скорости 2,5 Гбит/с — это вдвое выше стандартного гигабитного Ethernet и актуально при подключении к соответствующему роутеру или NAS.

Внутренние разъёмы — вентиляторы, USB и подсветка

Внутри корпуса Gigabyte B850M Eagle WiFi6E предоставляет следующие коннекторы: 1 × USB 3.2 Gen 1 (19-pin) и 2 × USB 2.0 (9-pin) для передних панелей корпуса, а также 1 × внутренний USB 3.2 Gen 2 Type-C. Для управления охлаждением — 1 × 4-pin для кулера процессора, 1 × 4-pin для помпы СЖО и 1 × 4-pin для корпусного вентилятора.

Подсветка управляется через GIGABYTE Control Center: на плате 3 разъёма ARGB (5V 3-pin) и 1 разъём RGB (12V 4-pin). Это позволяет синхронизировать несколько ARGB-устройств — вентиляторы, полосы, кулер — в единую схему.

Наличие разъёма RS-232 (COM) и разъёма M.2 (E-key) для модулей беспроводной связи свидетельствует о промышленной ориентации части компонентной базы — COM-порт будет полезен в специфических сценариях (управление оборудованием, промышленные ПК).

Совет от Редакции FormulaTV: «При сборке в компактном mATX-корпусе с одним корпусным вентилятором — ограничение в 1 × 4-pin Fan Header не критично. Если корпус предполагает 3 и более вентилятора, заранее приобретите PWM-разветвитель (сплиттер): это позволит управлять всеми вентиляторами через единый заголовок платы и настроить кривую оборотов в UEFI BIOS».

Wi-Fi 6E и сетевые возможности

Что даёт Wi-Fi 6E на практике по сравнению с Wi-Fi 5 и Wi-Fi 6

Gigabyte B850M Eagle WiFi6E оснащена адаптером Realtek RTL8852CE, обеспечивающим работу в стандарте Wi-Fi 6E (802.11ax) с поддержкой диапазона 6 ГГц. Ключевое преимущество 6 ГГц — значительно меньшая загруженность эфира по сравнению с 2,4 и 5 ГГц, что особенно заметно в многоквартирных домах с плотной Wi-Fi-инфраструктурой.

В комплекте поставки включена Wi-Fi антенна — её достаточно для работы в пределах одной квартиры. Bluetooth 5.3 добавляет возможность подключения беспроводной периферии — мышей, клавиатур, гарнитур и контроллеров.

Проводная сеть — порт RJ-45 на 2,5 Гбит/с — остаётся предпочтительным вариантом для игровых сессий и передачи больших файлов на NAS, где стабильность соединения важнее мобильности.

С чем сравнить в России?

В сегменте плат формата mATX на AM5 с чипсетом B850/B650E Gigabyte B850M Eagle WiFi6E конкурирует с несколькими моделями, доступными в России. Основные отличия — в наборе портов, числе M.2-слотов и качестве VRM-подсистемы.

Дизайн, комплектация и установка

Что входит в комплект и как выглядит плата

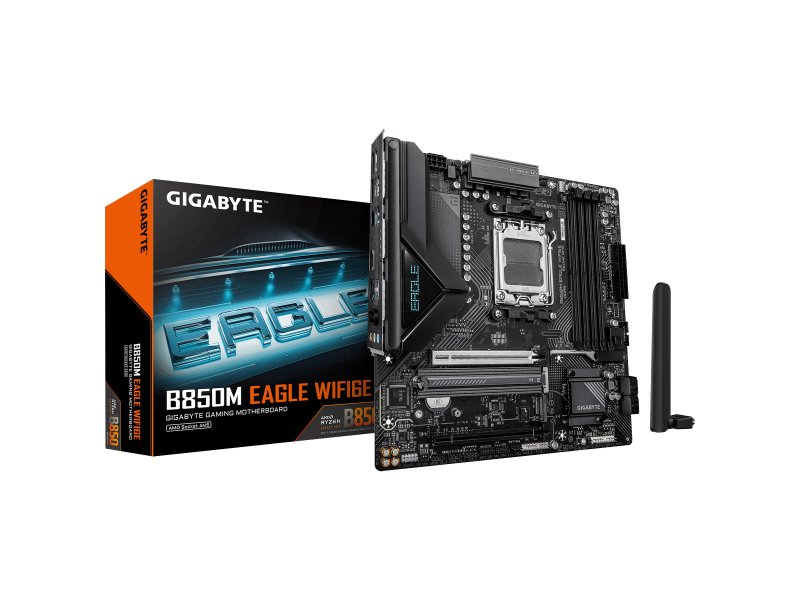

Gigabyte B850M Eagle WiFi6E поставляется в RTL-упаковке и включает: саму материнскую плату, комплект кабелей (SATA), Wi-Fi антенну и документацию. Кронштейн задней панели (I/O Shield) интегрирован в плату — отдельная установка не требуется.

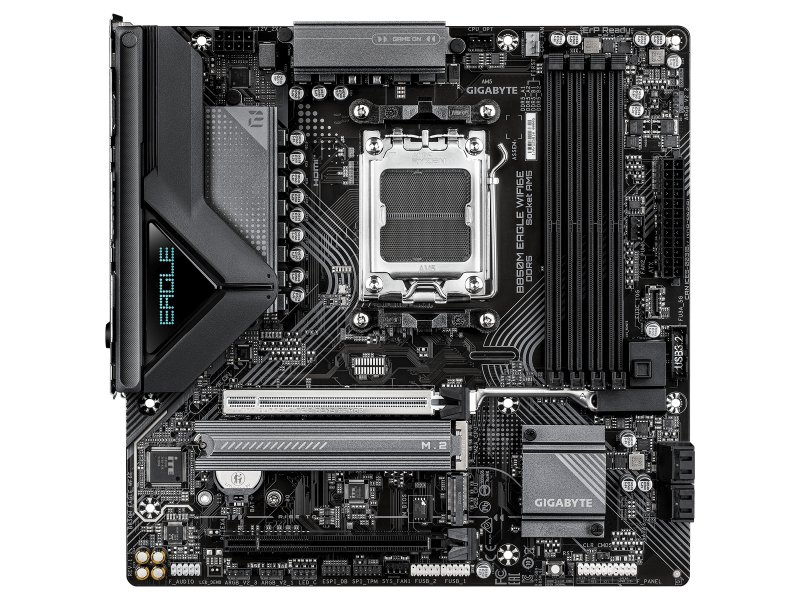

Внешне плата выполнена в чёрном цвете с серебристыми трассами на текстолите. Размеры 244 × 244 мм соответствуют стандарту mATX и подходят для большинства корпусов этого форм-фактора, а также для ATX-корпусов с поддержкой mATX.

Наличие кнопки Q-Flash Plus на задней панели упрощает первичную настройку: BIOS можно обновить до установки процессора и памяти — достаточно USB-накопителя с прошивкой. Это особенно удобно при переходе на новый процессор Ryzen 9000, требующий актуальной версии микрокода.

Инженерный компромисс — что выбрано, от чего отказались

Выбор чипсета B850 вместо X870 — осознанное решение. X870 обеспечивает полноценный разгон процессора по шине (PBO без ограничений), больше USB4 и дополнительные PCIe-линии, но стоимость плат на нём заметно выше. Для большинства задач — игры, рабочие нагрузки, стриминг — разница в производительности между B850 и X870 минимальна при сопоставимых процессорах.

Компромисс по VRM: схема 8+2+2 фаз с пассивным охлаждением — разумный баланс для mATX-платы. Она справляется с Ryzen 7 и большинством Ryzen 9 в стандартных режимах. При экстремальном разгоне или постоянной нагрузке 100% TDP на топовых CPU температура VRM может стать ограничивающим фактором в корпусах с плохой вентиляцией.

Аудио на Realtek ALC897 — типичный выбор для Mid-range плат. Для геймеров и стандартного мультимедиа возможностей достаточно. Для профессиональной работы со звуком потребуется внешний ЦАП или звуковая карта.

Взгляд с другой стороны

Контраргумент. Зачем переплачивать за B850, если B650 стоит дешевле, а разница в характеристиках для большинства пользователей неощутима?

Когда валиден. Если вы используете Ryzen 7700X или Ryzen 5 7600 без разгона памяти выше 6000 МГц и не планируете PCIe 5.0 NVMe — B650-плата действительно закроет все потребности при меньших затратах.

Ответ. B850M Eagle WiFi6E оправдывает выбор в двух случаях: первый — когда важен PCIe 5.0 M.2 слот для перспективных накопителей; второй — когда планируется установка памяти с высокими EXPO-профилями (7200+ МГц), где B650 может проявлять нестабильность. Если оба условия не актуальны — стоит рассмотреть B650-альтернативы.

Ошибки при выборе и сборке

1) Установить процессор Ryzen 9000 без предварительного обновления BIOS — высокий риск несовместимости. Кнопка Q-Flash Plus на плате решает эту проблему до установки CPU, но о ней нужно знать заранее и подготовить USB с прошивкой.

2) Рассчитывать на встроенную графику при использовании процессоров Granite Ridge (Ryzen 9000 без индекса G) — эти CPU не имеют встроенного GPU. Видеовыходы задней панели (HDMI, DisplayPort) в этом случае не работают без дискретной видеокарты.

3) Устанавливать модули DDR5 в неверные слоты при двухканальном режиме — при установке только двух планок их нужно размещать согласно руководству (обычно слоты A2 и B2, а не A1 и B1). Ошибка не повредит плату, но приведёт к работе в одноканальном режиме со снижением пропускной способности памяти.
