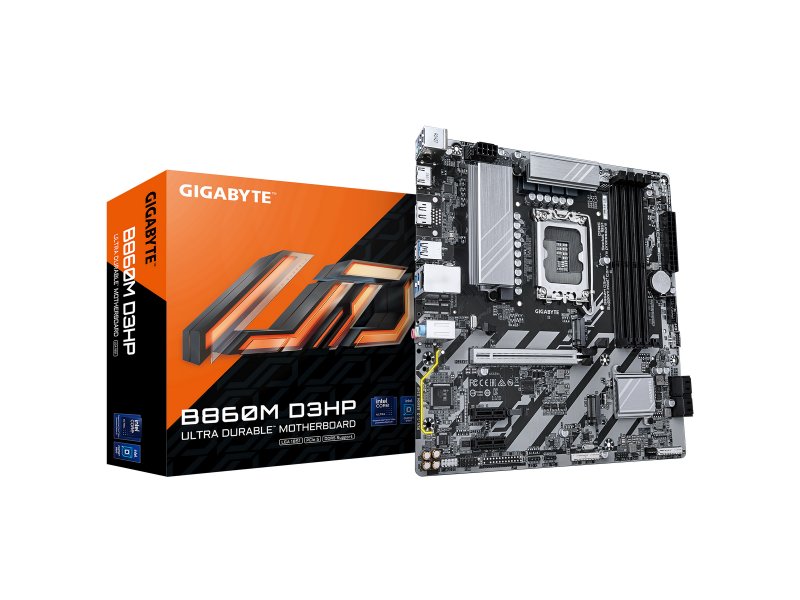

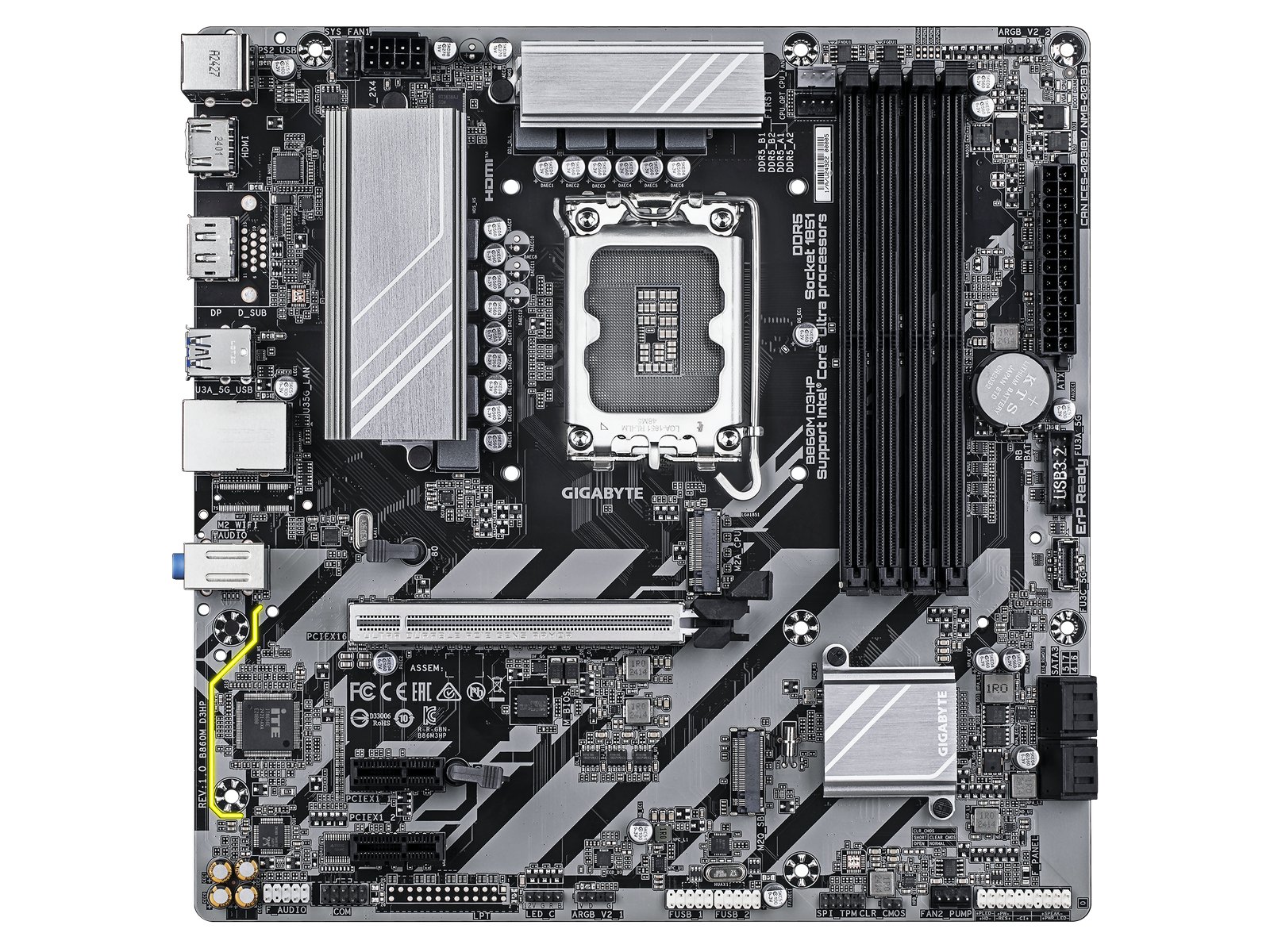

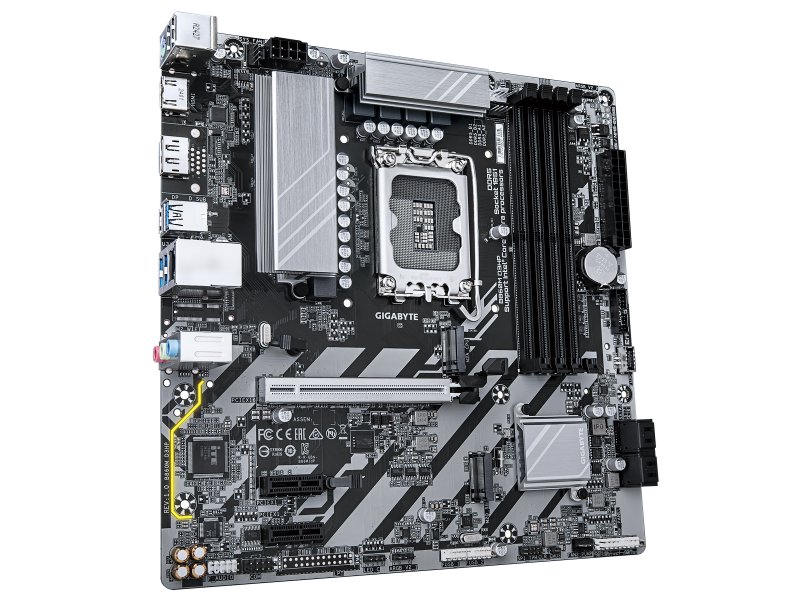

Материнская плата Gigabyte B860M D3HP, Socket LGA 1851, Intel B860, mATX, RTL

GIGABYTE B860M D3HP — материнская плата формата mATX на чипсете Intel B860 под сокет LGA 1851 с поддержкой процессоров Intel Core Ultra 200 (Arrow Lake) и памяти DDR5 диапазоном 5600–9066 МГц — для компактной сборки на актуальной платформе Intel без разгона CPU.

• Форм-фактор: mATX, 244 × 244 мм
• Сокет / чипсет: LGA 1851 / Intel B860
• Память: 4 слота DDR5 DIMM, до 256 ГБ, 5600–9066 МГц, двухканальный режим
• Для кого: компактный или домашний ПК на Arrow Lake без разгона процессора

Коротко — для кого эта материнская плата

GIGABYTE B860M D3HP закрывает типовую задачу: надёжная, компактная основа для ПК на Intel Core Ultra 200 (Arrow Lake) без оверклокинга ядер. Плата предлагает слот PCIe 5.0 x16 для актуальных видеокарт, два M.2 PCIe 4.0, четыре SATA и широкий диапазон DDR5 — достаточно для игрового или рабочего ПК среднего класса в корпусе mATX или ATX.

Главные плюсы и ограничения B860M D3HP

GIGABYTE B860M D3HP сочетает современную платформу LGA 1851 с компактным форм-фактором и набором интерфейсов выше среднего для чипсета B860.

• ✓ Слот PCIe 5.0 x16 — поддерживает актуальные GPU без ограничений пропускной способности
• ✓ 4 слота DDR5 с диапазоном 5600–9066 МГц и XMP 3.0 — запас по частоте памяти на несколько лет
• ✓ 2 × M.2 PCIe 4.0 x4 + 4 × SATA с RAID 0/1/5/10 — гибкая конфигурация хранилища
• ✓ 2 × ARGB (3pin 5V) и 1 × RGB (4pin 12V) — синхронизация подсветки через GIGABYTE Control Center
• ✓ COM-порт RS-232 — редкость для mATX, актуально для промышленного или унаследованного оборудования

• ✗ Чипсет Intel B860 не поддерживает разгон процессора — для оверклокинга CPU нужна плата на Z890
• ✗ Один разъём для корпусного вентилятора (4pin) — при нескольких вентиляторах потребуется PWM-хаб
• ✗ Сетевой адаптер — 1 Гбит/с без Wi-Fi; для беспроводного подключения нужен отдельный модуль или адаптер

Память DDR5 и хранилище

Четыре слота DDR5 с диапазоном 5600–9066 МГц на B860M D3HP

GIGABYTE B860M D3HP оснащена четырьмя слотами DIMM для DDR5-модулей в двухканальном режиме с максимальным объёмом 256 ГБ. Диапазон рабочих частот — 5600–9066 МГц, что перекрывает как базовые JEDEC-профили DDR5, так и высокие XMP 3.0-профили актуальных комплектов.

Чипсет B860, по информации производителя, поддерживает разгон памяти через XMP, но блокирует разгон множителя CPU. На практике: активировать XMP-профиль DDR5-7200 в BIOS — штатный сценарий; поднять частоту процессора за пределы официального буста — невозможно. По наблюдениям специалистов FormulaTV, при заполнении всех четырёх слотов высокочастотными модулями оптимальные стабильные профили лежат в диапазоне 5600–6400 МГц — выше потребуется ручная подстройка таймингов в BIOS.

Два M.2 PCIe 4.0 и четыре SATA — конфигурация хранилища B860M D3HP

GIGABYTE B860M D3HP предлагает два слота M.2 форм-фактора 2280, оба в режиме PCIe 4.0 x4 — пропускная способность каждого до 7 ГБ/с. Дополнительно — четыре порта SATA с поддержкой RAID-массивов уровней 0, 1, 5 и 10.

Практически это позволяет установить два NVMe-накопителя (системный диск и медиахранилище) плюс до четырёх SATA-устройств — HDD или 2,5-дюймовых SSD одновременно. По информации GIGABYTE, оба слота M.2 работают независимо и не разделяют пропускную способность с SATA-портами. Для домашнего ПК — с запасом, для рабочей станции с объёмными проектами — достаточно.

Совет редакции FormulaTV: «При установке двух NVMe-накопителей размещайте системный SSD в верхний слот M.2 — он ближе к зоне обдува от процессорного кулера и в большинстве корпусов получает лучший воздушный поток. Нижний слот оставьте для медиадиска или рабочего хранилища».

Разъёмы и подключение

Задняя панель B860M D3HP — USB, видеовыходы и сеть

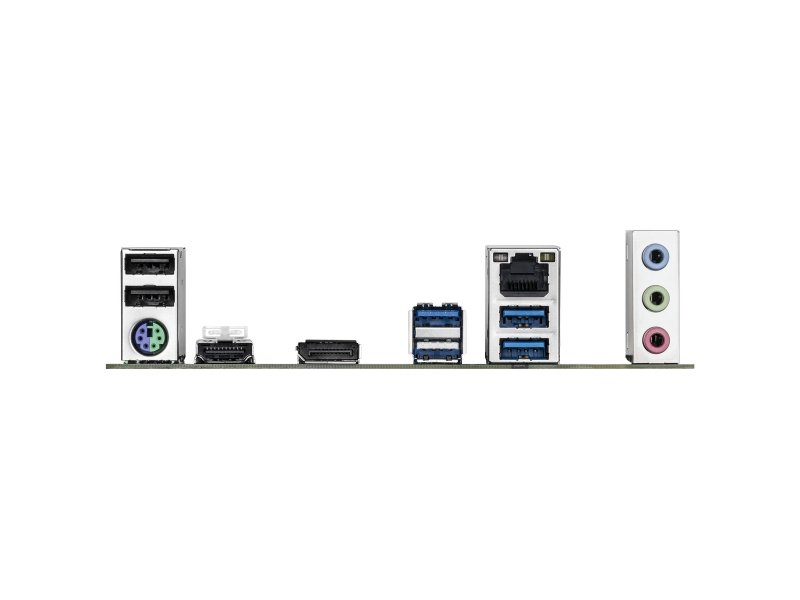

Задняя панель GIGABYTE B860M D3HP включает: комбинированный PS/2, три порта USB 2.0, три порта USB 3.2 Gen 1 (до 5 Гбит/с), один DisplayPort, один HDMI и гигабитный RJ-45. Видеовыходы работают со встроенной графикой Intel Arc процессоров Arrow Lake — без дискретной карты можно подключить два монитора одновременно.

USB-набор задней панели — шесть портов суммарно, причём три скоростных Gen 1 удобны для внешних SSD и быстрых флешек. Для систем с процессором Arrow Lake без встроенной графики (суффикс F в названии модели) видеовыходы на плате не работают — необходима дискретная видеокарта. Сетевой адаптер — 1 Гбит/с, Wi-Fi в комплект не входит.

Внутренние разъёмы — USB Type-C, RGB и COM на B860M D3HP

Внутри корпуса GIGABYTE B860M D3HP предоставляет: один разъём USB 3.2 Gen 1 на 19 контактов (для передних панелей корпусов с полноразмерным USB-A), два разъёма USB 2.0 на 9 контактов и один внутренний разъём USB 3.2 Gen 1 Type-C — для корпусов с портом Type-C на передней панели.

Подсветка: два разъёма ARGB (5V, 3pin) и один RGB (12V, 4pin), управление через GIGABYTE Control Center. Разъёмы СО — два 4-контактных: один для кулера, второй совмещённый (кулер / помпа СЖО). Один разъём для корпусного вентилятора. COM-порт RS-232 на плате — нетипичная деталь для mATX: делает B860M D3HP пригодной для промышленных задач или устаревшей периферии без переходников.

Питание, VRM и BIOS

Схема 4+1+2 фазы и пассивное охлаждение VRM на GIGABYTE B860M D3HP

GIGABYTE B860M D3HP использует схему питания 4+1+2 фазы (4 фазы CPU + 1 SA + 2 GT для встроенной графики) с пассивными радиаторами на зоне VRM и чипсете. Питание — стандартное: 24-контактный ATX и 8-контактный EPS для процессора.

Схема 4+1+2 соответствует классу бюджетных плат B860 и рассчитана на работу с Arrow Lake в штатном режиме TDP. По наблюдениям специалистов FormulaTV, пассивное охлаждение VRM справляется с нагрузкой при типовых сценариях работы. При длительной многопоточной нагрузке с процессорами, имеющими расширенный PL2 выше 150 Вт, рекомендуется обеспечить направленный воздушный поток в районе верхней части платы — корпусным вентилятором или потоком от башенного кулера.

BIOS: 256 МБ Flash ROM, UEFI AMI — с поддержкой Q-Flash для обновления прошивки непосредственно из UEFI без необходимости загружать операционную систему.

Совет редакции FormulaTV: «Перед первым запуском системы проверьте актуальность версии BIOS на сайте GIGABYTE — для новых степпингов Arrow Lake могут потребоваться обновлённые микрокоды. Q-Flash позволяет обновить прошивку с USB-флешки прямо в UEFI, без установленной ОС».

С чем сравнить B860M D3HP в России

В 2026 году на рынке присутствует несколько mATX-плат на чипсете Intel B860 под LGA 1851. Ниже — сравнение по ключевым характеристикам.

По информации производителя, GIGABYTE B860M D3HP выделяется среди аналогов наличием двух ARGB-заголовков, COM-порта RS-232 и поддержкой XMP-профилей до 9066 МГц — одно из наиболее высоких значений для класса B860 mATX. ASUS PRIME B860M-A уступает по количеству M.2 и не имеет внутреннего Type-C; MSI MAG B860M MORTAR предлагает более мощный VRM, но как правило стоит дороже.

Взгляд с другой стороны

Контраргумент. За сопоставимую цену существуют платы на Z790 под LGA 1700 с полным разгоном CPU и зрелой экосистемой — при наличии процессора 12–14-го поколения переход на LGA 1851 лишён смысла.

Когда валиден. Если уже куплен или планируется процессор Core i5/i7/i9 14-го поколения — B860M D3HP физически несовместима (разные сокеты). Смысл в B860M D3HP появляется только при старте сборки с нуля на Arrow Lake.

Ответ. GIGABYTE B860M D3HP рациональна как базовая плата для новой платформы LGA 1851 с акцентом на компактность и стоимость. Задача — разгон процессора Arrow Lake — требует Z890. Задача — надёжная актуальная платформа с DDR5, двумя M.2 и подсветкой в корпусе mATX — B860M D3HP закрывает её без компромиссов.

Ошибки при сборке на B860M D3HP

1) Попытка установить процессор LGA 1700 (12–14-е поколение) в сокет LGA 1851 — физически несовместимо. Контактные площадки разные, плата не включится. Цена: повреждение контактов сокета и выход из строя материнской платы.

2) Расчёт на разгон CPU через BIOS чипсета B860 — ограничение аппаратное, не программное. Множитель CPU заблокирован на уровне платформы. Цена: потраченное время без результата; для разгона ядер нужна плата Z890.

3) Установка четырёх модулей DDR5 с агрессивными XMP-профилями выше DDR5-7000 без проверки стабильности — при четырёх занятых слотах нагрузка на контроллер памяти возрастает. Цена: нестабильность при загрузке, ошибки памяти. Правило: при четырёх модулях начинать с умеренного XMP-профиля (DDR5-6000–6400) и тестировать стабильность перед повышением.
