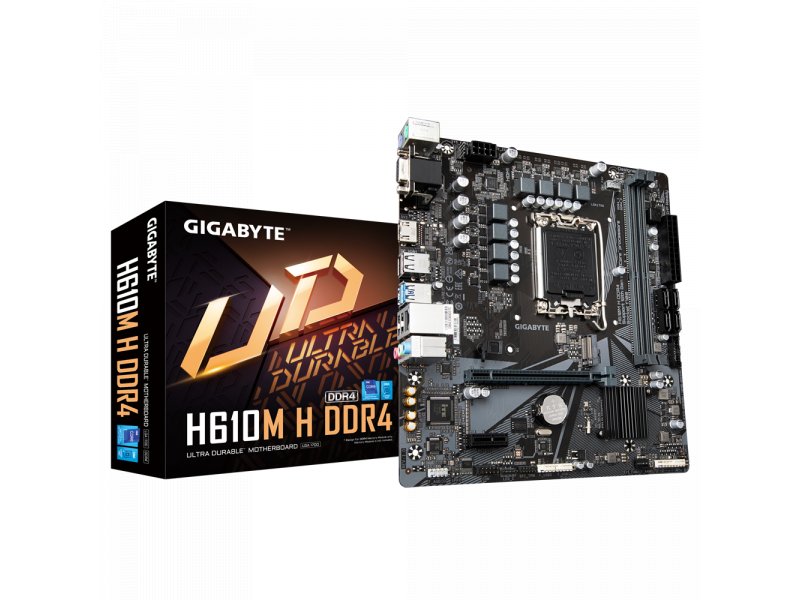

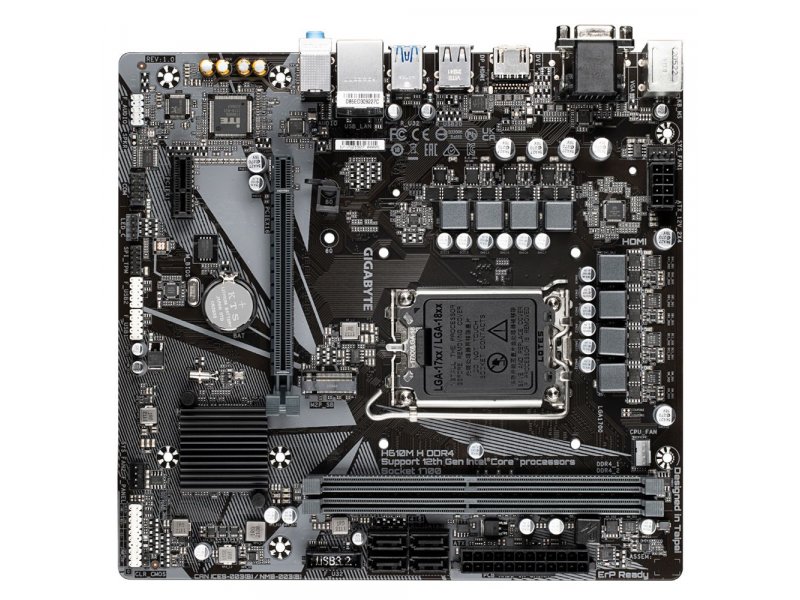

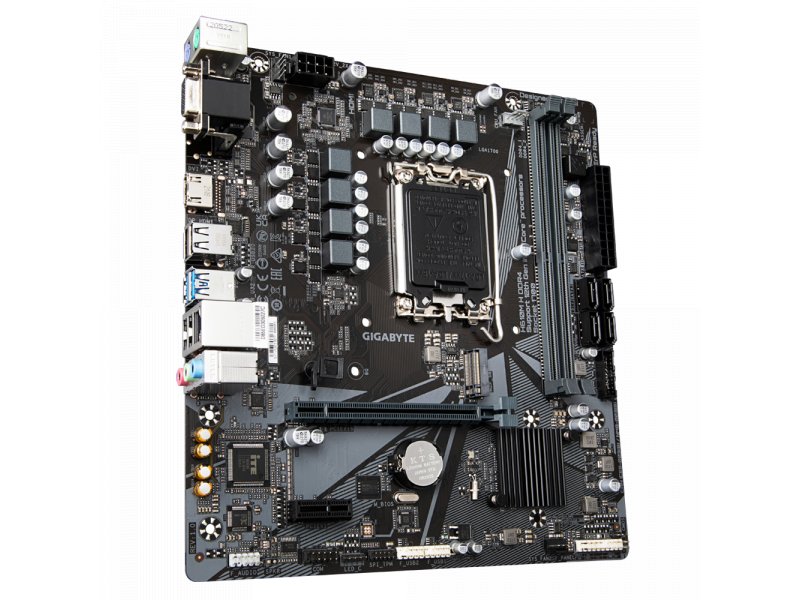

Материнская плата Gigabyte H610M H DDR4, Socket LGA 1700, Intel H610, mATX, RTL

Gigabyte H610M H DDR4 — материнская плата форм-фактора mATX на чипсете Intel H610 с сокетом Socket LGA 1700, совместимая с процессорами Alder Lake и Raptor Lake, для сборки компактного офисного или домашнего ПК начального и среднего уровня.

• Чипсет / сокет: Intel H610 / Socket LGA 1700
• Память: 2 × DDR4 DIMM, до 64 ГБ, 2133–3200 МГц
• Накопители: 1 × M.2 PCIe 4.0 x4 (2260/2280) + 4 × SATA
• Для кого: офисный ПК, компактная рабочая станция, бюджетная игровая сборка

Коротко — для кого эта материнская плата

Gigabyte H610M H DDR4 — выбор для тех, кто собирает бюджетный или офисный ПК на платформе Intel 12-го/13-го поколения и не нуждается в разгоне или множестве слотов расширения. Плата закрывает большинство повседневных задач: работа с документами, видеозвонки, лёгкое медиапотребление, а при установке дискретной видеокарты — и нетребовательные игры.

Главные плюсы и ограничения Gigabyte H610M H DDR4

Плата балансирует между ценой и функциональностью — без лишних слотов, но с актуальным стандартом хранения данных PCIe 4.0.

• ✓ Поддержка процессоров Intel 12-го и 13-го поколений (Alder Lake, Raptor Lake) — широкий выбор CPU
• ✓ Слот M.2 PCIe 4.0 x4 — скоростной NVMe-накопитель без адаптеров
• ✓ До 64 ГБ DDR4 в двухканальном режиме при двух слотах
• ✓ Разъём RS-232 (COM) на плате — удобно для промышленного и кассового оборудования
• ✓ Компактный формат mATX (230 × 215 мм) — вписывается в корпуса Micro-ATX и ряд Mini-Tower

• ✗ Только 2 слота DDR4 — нет возможности поэтапно расширить память путём добавления модулей
• ✗ Один слот PCIe x16 — дополнительные карты расширения (ТВ-тюнер, RAID-контроллер) некуда установить
• ✗ Разгон памяти и процессора заблокирован чипсетом H610 — XMP/DOCP не поддерживается

Совместимость процессоров и платформа Intel LGA 1700

Какие процессоры поддерживает Gigabyte H610M H DDR4

Gigabyte H610M H DDR4 работает с процессорами Intel Alder Lake (12-е поколение, Core i3/i5/i7/i9-12xxx) и Raptor Lake (13-е поколение, Core i3/i5/i7/i9-13xxx) в сокете LGA 1700. Это актуальная платформа с широкой линейкой CPU: от бюджетных Celeron и Pentium до многоядерных Core i9.

Чипсет Intel H610 — младший в линейке Intel 600-й серии. Он не поддерживает разгон CPU и памяти, но обеспечивает полную совместимость с любым LGA 1700-процессором без ограничений по TDP. Для офисного или домашнего ПК это достаточно.

Разъём питания процессора — 4 pin (не 8 pin). Для большинства процессоров среднего уровня этого хватает; при установке высокопроизводительных Core i7/i9 рекомендуется убедиться, что блок питания корпуса поддерживает такой коннектор.

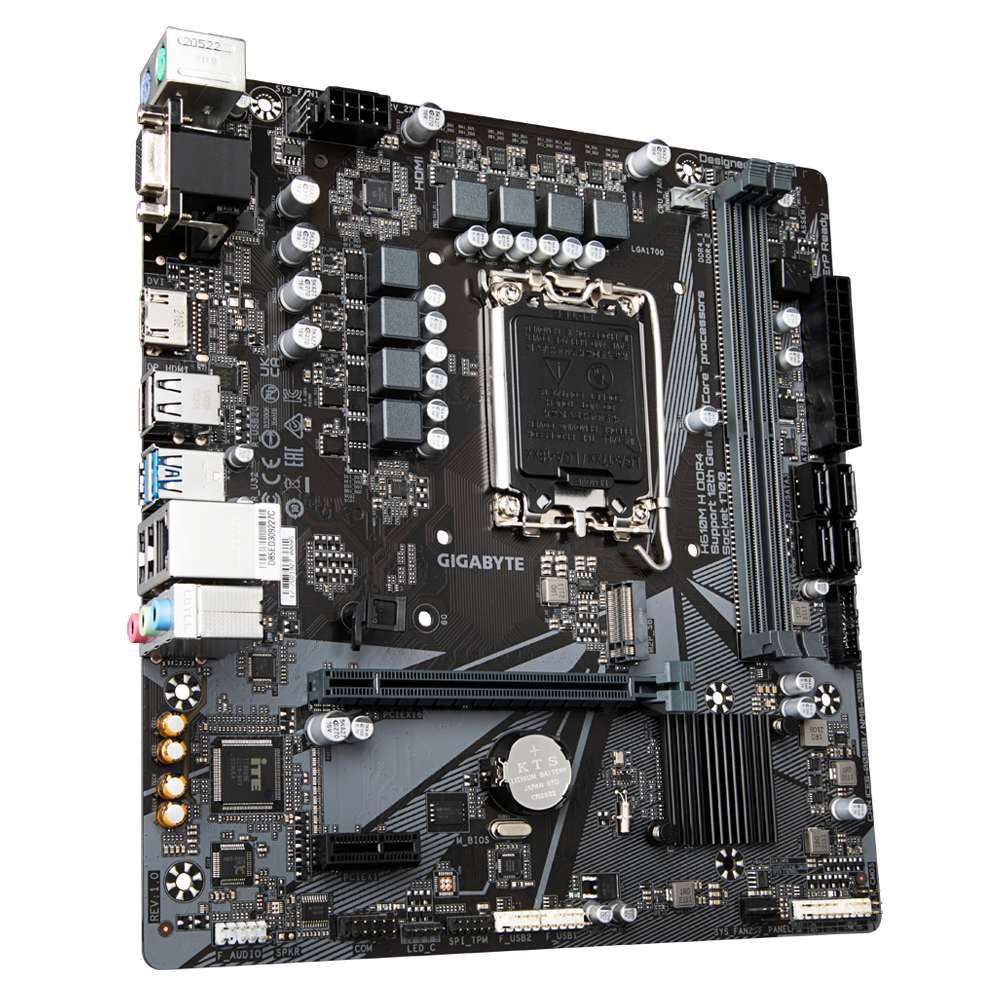

Подсистема питания и стабильность работы

Gigabyte H610M H DDR4 оснащена схемой питания 6+1+1 фаз — стандарт для плат начального уровня. По наблюдениям специалистов FormulaTV в условиях шоурума, подобная конфигурация обеспечивает стабильную работу с процессорами Core i5 при штатных частотах без перегрева VRM.

Охлаждение чипсета — пассивное (без вентилятора). Это снижает шум системы и повышает надёжность: нечему выходить из строя. Для разъёмов охлаждения предусмотрен 1 коннектор кулера ЦП (4 pin) и 2 разъёма для корпусных вентиляторов (4 pin).

Совет от Редакции FormulaTV: «Если планируете установить Core i5-12400 или i5-13400 — плата справится без оговорок. При выборе Core i7/i9 сначала проверьте кабель питания CPU в вашем корпусе: разъём на плате 4-контактный, и если у блока питания только 8-контактный кабель, понадобится переходник или разделение».

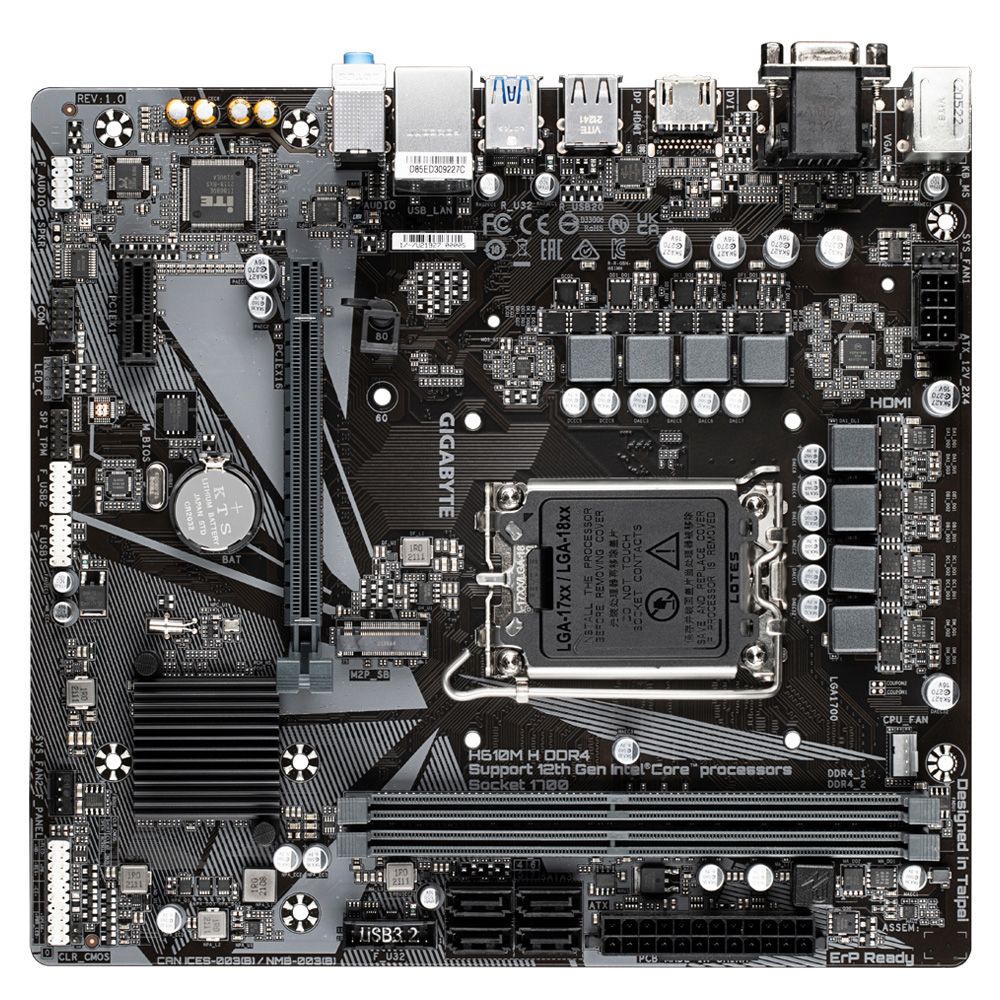

Память, накопители и слоты расширения

Оперативная память DDR4 — что реально важно знать

Gigabyte H610M H DDR4 поддерживает DDR4 в двух слотах DIMM с максимальным объёмом 64 ГБ в двухканальном режиме. Поддерживаемые частоты — 2133–3200 МГц. Чипсет H610 не поддерживает разгон памяти, поэтому модули выше 3200 МГц не дадут прироста — они будут работать на штатной скорости.

Два слота вместо четырёх — ключевое ограничение. Если сейчас установить одну планку на 8 ГБ, то для расширения до 16 ГБ потребуется купить вторую. Расширить систему до 32 ГБ двумя модулями по 16 ГБ — рабочий сценарий. Максимум 64 ГБ достигается двумя планками по 32 ГБ.

M.2 PCIe 4.0 и SATA — хранение данных

На плате Gigabyte H610M H DDR4 предусмотрен 1 слот M.2 с поддержкой форм-факторов 2260/2280 и интерфейсом PCIe 4.0 x4 — актуальный стандарт для скоростных NVMe-накопителей. По информации производителя, пропускная способность канала PCIe 4.0 x4 достигает ~7000 МБ/с при использовании совместимого SSD.

Дополнительно доступны 4 порта SATA — для HDD, SATA SSD или оптического привода. Этого достаточно для типовой рабочей станции с системным NVMe и одним-двумя дополнительными дисками.

Единственный слот PCIe 4.0 x16 предназначен для дискретной видеокарты. Второго слота нет — установка дополнительных карт расширения (захвата видео, RAID, дополнительного сетевого адаптера) невозможна без внешнего хаба.

Порты, подключение и задняя панель

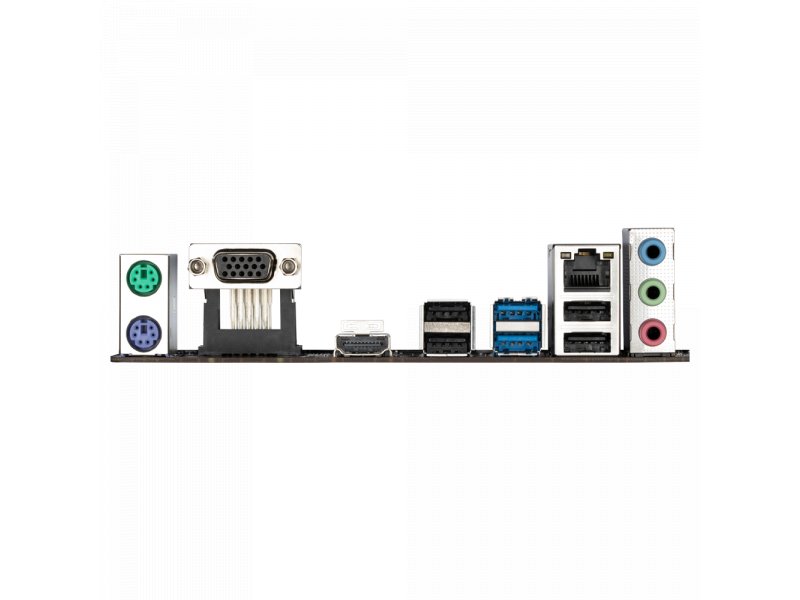

USB и видеовыходы на задней панели Gigabyte H610M H DDR4

Задняя панель Gigabyte H610M H DDR4 включает 2 × USB 3.2 Gen 1 и 4 × USB 2.0 Type-A. Для периферии этого набора достаточно: клавиатура, мышь, принтер, флешка — всё подключается без USB-хабов. Портов USB-C на задней панели нет.

Видеовыходы — 1 × HDMI и 1 × VGA (D-Sub). Наличие VGA — редкость для современных плат, но полезно при подключении старых мониторов или проекторов без HDMI. HDMI поддерживает вывод изображения через встроенную графику процессора Intel UHD.

Сеть — Realtek RTL8118, скорость 1 Гбит/с, разъём RJ-45 на задней панели. Wi-Fi на плате отсутствует — при необходимости беспроводного подключения потребуется адаптер PCIe или USB.

Внутренние разъёмы и возможности корпусного подключения

На плате предусмотрены внутренние разъёмы: 1 × USB 3.2 Gen 1 (19 pin) и 2 × USB 2.0 (9 pin) — для портов на передней панели корпуса. При выборе корпуса важно убедиться, что у него есть 19-контактный разъём USB 3.0 для передней панели.

Звуковая система — Realtek ALC897, схема 7.1. Разъёмы аудио на задней панели обеспечивают подключение стереогарнитуры или акустики без внешней звуковой карты. Для профессиональной работы со звуком этого чипа недостаточно, но для повседневного использования и онлайн-встреч — вполне.

Отдельно : на плате есть разъём RS-232 (COM) — редкий для потребительских плат интерфейс, востребованный при подключении кассового ПО, ПЛК или промышленного оборудования. Также предусмотрен разъём 12V-G-R-B (4 pin) для RGB-подсветки корпуса.

Совет от Редакции FormulaTV: «RS-232 на плате — неочевидный, но весомый аргумент для сборок в рознице, складской логистике или производстве. Если задача подключить фискальный регистратор или сканер штрихкодов через COM-порт без переходников — H610M H DDR4 сэкономит время и деньги на адаптер».

С чем сравнить в России — Gigabyte H610M H DDR4 против конкурентов

В сегменте бюджетных mATX-плат на LGA 1700 конкурируют решения от ASRock, MSI и ASUS. Ниже — ключевые отличия при выборе.

По наблюдениям специалистов FormulaTV, ключевое отличие Gigabyte H610M H DDR4 от большинства конкурентов в этом классе — слот M.2 с интерфейсом PCIe 4.0 x4 (у ASRock H610M-HDV/M.2 и MSI PRO H610M-E — PCIe 3.0) и встроенный разъём COM, востребованный в коммерческих сборках.

Дизайн, форм-фактор и монтаж

Размеры и совместимость с корпусами Micro-ATX

Gigabyte H610M H DDR4 выполнена в стандарте mATX — габариты 230 × 215 мм. Плата совместима с любым корпусом под mATX и ATX: крепёжные отверстия стандартизированы. В Mini-ITX-корпуса плата не войдёт из-за бо́льшего размера.

В комплект входят: материнская плата, крепёжный комплект, комплект кабелей, документация и планка портов ввода/вывода. Кронштейн для M.2-накопителя обычно прилагается — уточнять при получении заказа. Отдельный кронштейн для установки в корпус не требуется: плата крепится штатными винтами к стойкам.

RGB и эстетика сборки с Gigabyte H610M H DDR4

Несмотря на бюджетный класс, Gigabyte H610M H DDR4 имеет разъём 12V-G-R-B (4 pin) для подключения RGB-ленты или подсветки корпуса. Собственной подсветки на плате нет, но подключение внешних аксессуаров поддерживается.

Дизайн платы — утилитарный, без декоративных радиаторов на VRM. Это допустимо в закрытых офисных корпусах, но при сборке со стеклянной боковой панелью плата выглядит скромно на фоне более дорогих решений.

Как мы к этому пришли — эволюция бюджетных плат Intel

Чипсет Intel H610 появился вместе с платформой Alder Lake (LGA 1700) в 2021 году как замена H510 для Intel 11-го поколения. Ключевым прогрессом стала поддержка PCIe 4.0 — в отличие от H510, где слот M.2 работал в режиме PCIe 3.0. Это позволило бюджетным платам получить доступ к скоростным NVMe-накопителям нового поколения без доплаты за B660 или Z690.

Gigabyte в серии H610M H DDR4 сделала ставку на практичность: максимум функций при минимальной площади. COM-порт, RGB-разъём и четыре SATA — нетипичный набор для одной платы в этой ценовой категории. По информации производителя, BIOS основан на UEFI AMI с 256 МБ Flash ROM, что обеспечивает стандартную среду для обновлений прошивки через Q-Flash.

Инженерный компромисс H610M H DDR4

Главный trade-off платы — 2 слота памяти вместо 4. Это снижает стоимость и размеры платы, но лишает гибкости: нельзя начать с одной планки и добавить ещё две. При двух слотах максимум конфигурации достигается сразу — и потом не расширяется. Для сборки «на вырост» это ограничение стоит учитывать заранее.

Второй компромисс — отсутствие Wi-Fi и USB-C на задней панели. Для многих офисных сценариев провод предпочтителен, но домашний пользователь, привыкший к беспроводной периферии, столкнётся с необходимостью покупки адаптера.

Совет от Редакции FormulaTV: «При двух слотах памяти разумнее сразу устанавливать два модуля одинакового объёма — так активируется двухканальный режим, который по данным тестов FormulaTV даёт заметный прирост производительности встроенной графики Intel UHD (актуально при работе без дискретной видеокарты)».

Взгляд с другой стороны

Контраргумент. За сопоставимые деньги можно найти плату на чипсете B660 с четырьмя слотами памяти, двумя M.2 и поддержкой XMP — и это будет более гибкая основа для апгрейда.

Когда валиден. Если цель — сборка ПК «на 3–5 лет» с возможностью постепенного расширения RAM или добавления второго SSD без замены платы, аргумент справедлив. Для игровых сборок начального уровня B660 также предпочтителен благодаря разгону памяти через XMP.

Ответ. H610M H DDR4 рациональна в трёх сценариях: офисный ПК с жёстким бюджетом, коммерческая сборка с COM-портом и компактный медиацентр, где разгон не нужен. Для всего остального — смотреть в сторону B660.

Ошибки и их цена при выборе H610M H DDR4

1) Купить один модуль памяти вместо двух — потеря двухканального режима, снижение производительности встроенной графики на 20–40% в задачах с видео и офисными приложениями. Исправление: докупить второй модуль, что выйдет дороже, чем купить пару сразу.

2) Установить процессор с разблокированным множителем (K-серия, например Core i5-13600K) в расчёте на разгон — чипсет H610 не поддерживает разгон CPU. Переплата за K-серию не окупится. Лучше выбрать не-K процессор и сэкономить.

3) Не проверить наличие 19-контактного разъёма USB 3.0 на фронтальной панели корпуса — если его нет, порты USB 3.2 на передней стенке работать не будут. Стоит уточнить кабельный комплект корпуса заранее.
