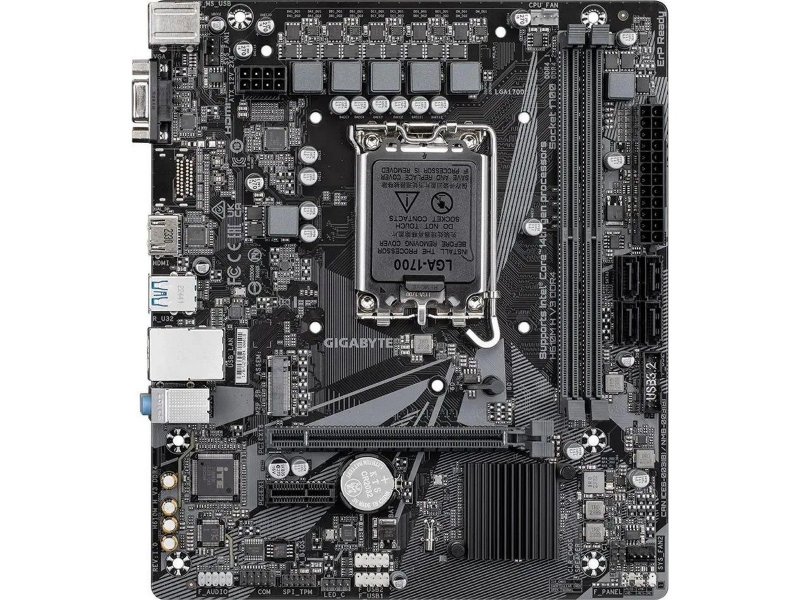

Материнская плата Gigabyte H610M H V3 DDR4, Socket LGA 1700, Intel H610, mATX, RTL

Gigabyte H610M H V3 DDR4 — материнская плата форм-фактора mATX на чипсете Intel H610 с разъёмом Socket LGA 1700, совместимая с процессорами Alder Lake, Raptor Lake и Raptor Lake Refresh. Рассчитана на сборку компактного домашнего или офисного ПК с поддержкой DDR4-памяти до 64 ГБ и слотом M.2 PCIe 4.0 x4 для быстрого накопителя.

• Форм-фактор: mATX, 223 × 193 мм
• Сокет / Чипсет: LGA 1700 / Intel H610
• Память: 2 слота DDR4 DIMM, до 64 ГБ, 2133–3200 МГц, двухканальный режим
• Для кого: офисный или домашний ПК начального-среднего уровня, первая сборка на Intel 12–14-го поколения

Коротко — для кого эта материнская плата

Gigabyte H610M H V3 DDR4 подходит для бюджетной или офисной сборки на базе процессоров Intel 12–14-го поколения, где нет задачи разгона и достаточно одного слота PCIe x16 и одного M.2. Это надёжная основа для системы с Core i3/i5 или Pentium/Celeron, если приоритет — стабильность и компактность, а не максимальная производительность.

Главные плюсы и ограничения H610M H V3 DDR4

Gigabyte H610M H V3 DDR4 даёт достаточный набор для старта — без излишеств и без критических пробелов для своего класса.

• ✓ Поддержка трёх поколений процессоров Intel: Alder Lake, Raptor Lake и Raptor Lake Refresh — можно обновить CPU без замены платы
• ✓ Слот M.2 PCIe 4.0 x4 (2260/2280) — быстрый NVMe-накопитель без адаптеров
• ✓ До 64 ГБ DDR4 в двухканальном режиме при двух слотах DIMM
• ✓ 4 порта SATA + M.2 одновременно — можно хранить файлы на HDD и ОС на NVMe
• ✓ Разъём 4-pin RGB на плате — базовая подсветка без дополнительных хабов

• ✗ Чипсет H610 не поддерживает разгон памяти выше XMP-профилей и разгон процессора — только фиксированные множители
• ✗ Всего один слот PCIe x16 — нет возможности установить вторую видеокарту или несколько плат расширения одновременно
• ✗ На задней панели нет DisplayPort — только HDMI и VGA (D-Sub), что ограничивает подключение современных мониторов с частотой выше 60 Гц через встроенную графику

Расширение, накопители и порты — что реально можно подключить

Слоты расширения и накопители Gigabyte H610M H V3 DDR4

Gigabyte H610M H V3 DDR4 предоставляет один слот PCIe 4.0 x16 для видеокарты и один разъём M.2 2260/2280 с интерфейсом PCIe 4.0 x4 — достаточно для дискретной видеокарты и быстрого NVMe-накопителя одновременно. Четыре порта SATA дополняют конфигурацию хранилища: можно подключить два-три жёстких диска или SATA SSD без выбора между M.2 и дисками.

Слот PCIe 4.0 x16 совместим и с видеокартами PCIe 3.0 в обратном режиме — старые карты работают штатно. Ограничение платформы H610 — отсутствие поддержки NVMe RAID и разбивки линий PCIe между слотами.

Порты задней панели и внутренние разъёмы H610M H V3 DDR4

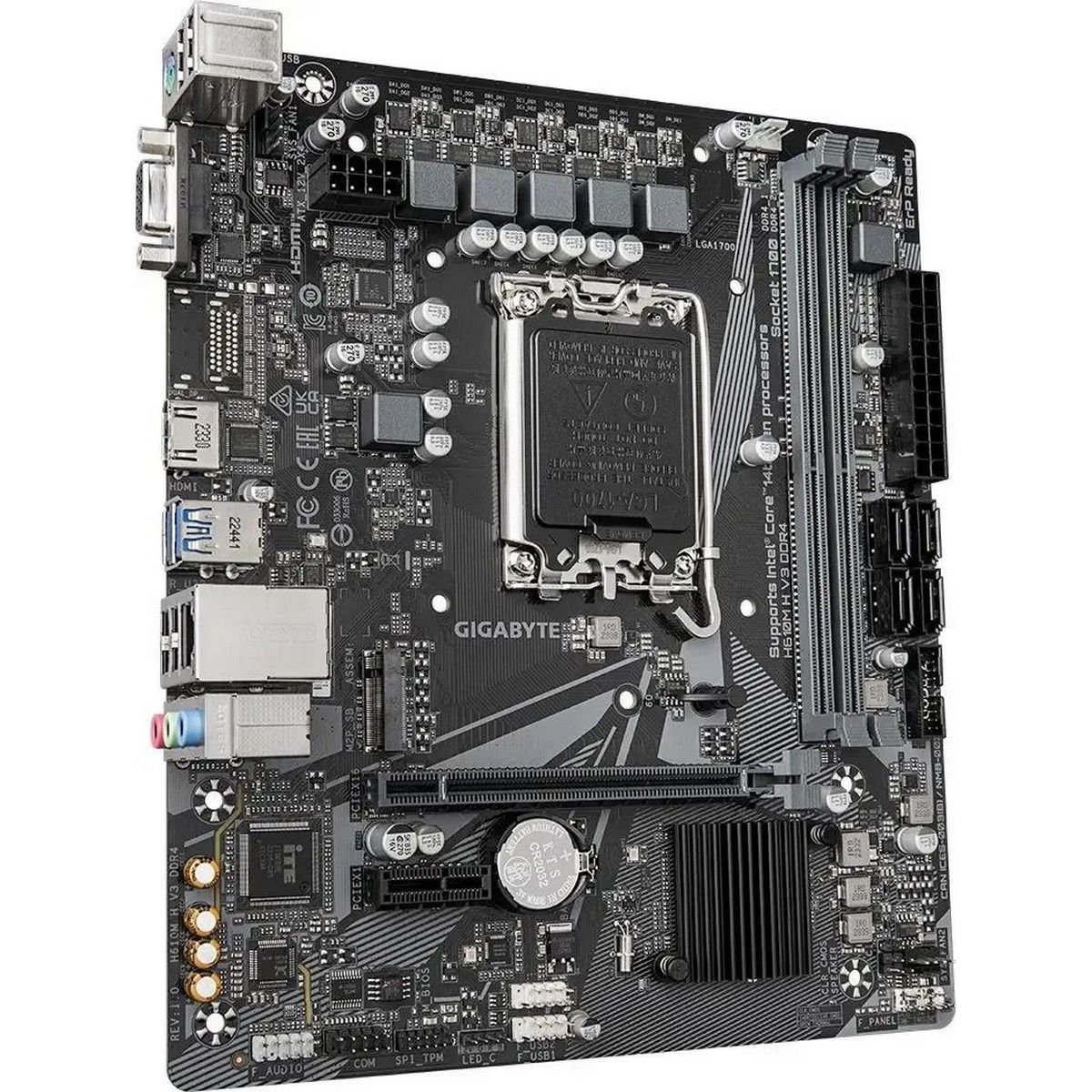

На задней панели Gigabyte H610M H V3 DDR4 расположены: 2 × USB 3.2 Gen 1 (5 Гбит/с), 4 × USB 2.0, видеовыходы HDMI и VGA, гигабитный LAN-порт RJ-45 и аудиоразъёмы для 7.1-канального звука на чипе Realtek. На плате предусмотрены колодки для подключения корпусных портов: 1 × USB 3.2 Gen 1 (19-pin) и 2 × USB 2.0 (9-pin) — итого до 4 дополнительных USB-портов через корпус.

Отдельного внимания заслуживает наличие разъёма RS-232 (COM) на плате — нестандартно для потребительского сегмента и полезно в промышленных или офисных сценариях с устаревшим оборудованием. По информации производителя, 2 разъёма для корпусных вентиляторов (4-pin) обеспечивают управление системой охлаждения в корпусе.

Память и процессоры — совместимость и ограничения

Поддержка процессоров и сокет LGA 1700 на H610M H V3 DDR4

Gigabyte H610M H V3 DDR4 поддерживает процессоры Intel на сокете LGA 1700 трёх поколений: Alder Lake (12-е поколение), Raptor Lake (13-е поколение) и Raptor Lake Refresh (14-е поколение). Это означает, что плату можно купить с Core i3-12100 сейчас и при необходимости обновиться до Core i5-13600 или Core i5-14600 без смены платформы.

Разгон процессора на чипсете H610 недоступен — множитель CPU зафиксирован. Питание процессора подводится через разъём 8-pin с подсистемой питания 4+1+1 фаз — достаточно для процессоров до 65 Вт TDP, включая стандартные (не-K) версии Core i5 и i7. Для i9 или K-серии эта плата не предназначена.

Оперативная память DDR4 — частоты, объём и режимы работы

Gigabyte H610M H V3 DDR4 оснащена двумя слотами DIMM DDR4 с поддержкой частот 2133–3200 МГц и максимальным объёмом 64 ГБ (два модуля по 32 ГБ). При установке двух планок активируется двухканальный режим, что заметно повышает производительность встроенной графики Intel и снижает задержки памяти.

По наблюдениям специалистов FormulaTV, для офисной сборки достаточно 2 × 8 ГБ DDR4-3200 в двухканале — система работает без узких мест при типичных задачах. Чипсет H610 поддерживает XMP-профили памяти, однако разгон выше заявленных 3200 МГц производителем не гарантируется.

Совет от Редакции FormulaTV: «Если сборка предполагает работу со встроенной графикой Intel (без дискретной карты), устанавливайте оба слота памяти сразу — двухканальный режим DDR4 даёт встроенной графике вдвое большую пропускную способность, что ощутимо при работе с видео или нескольких мониторах».

Smart-функции, аудио и сетевые возможности

Звук, сеть и BIOS на Gigabyte H610M H V3 DDR4

Gigabyte H610M H V3 DDR4 оснащена звуковым чипом Realtek со схемой 7.1, что позволяет подключить многоканальную акустику через встроенные аудиоразъёмы без отдельной звуковой карты. Гигабитный сетевой адаптер со скоростью 1 Гбит/с закрывает потребности в проводном интернете для домашнего и офисного использования.

UEFI AMI BIOS объёмом 128 Mb Flash ROM обеспечивает стандартный набор настроек для платформы H610 — управление загрузкой, XMP-профили памяти, мониторинг температур. Интерфейс UEFI поддерживает управление мышью, что удобно при первоначальной настройке системы.

Дизайн, форм-фактор и монтаж

Размеры и установка H610M H V3 DDR4 в корпус

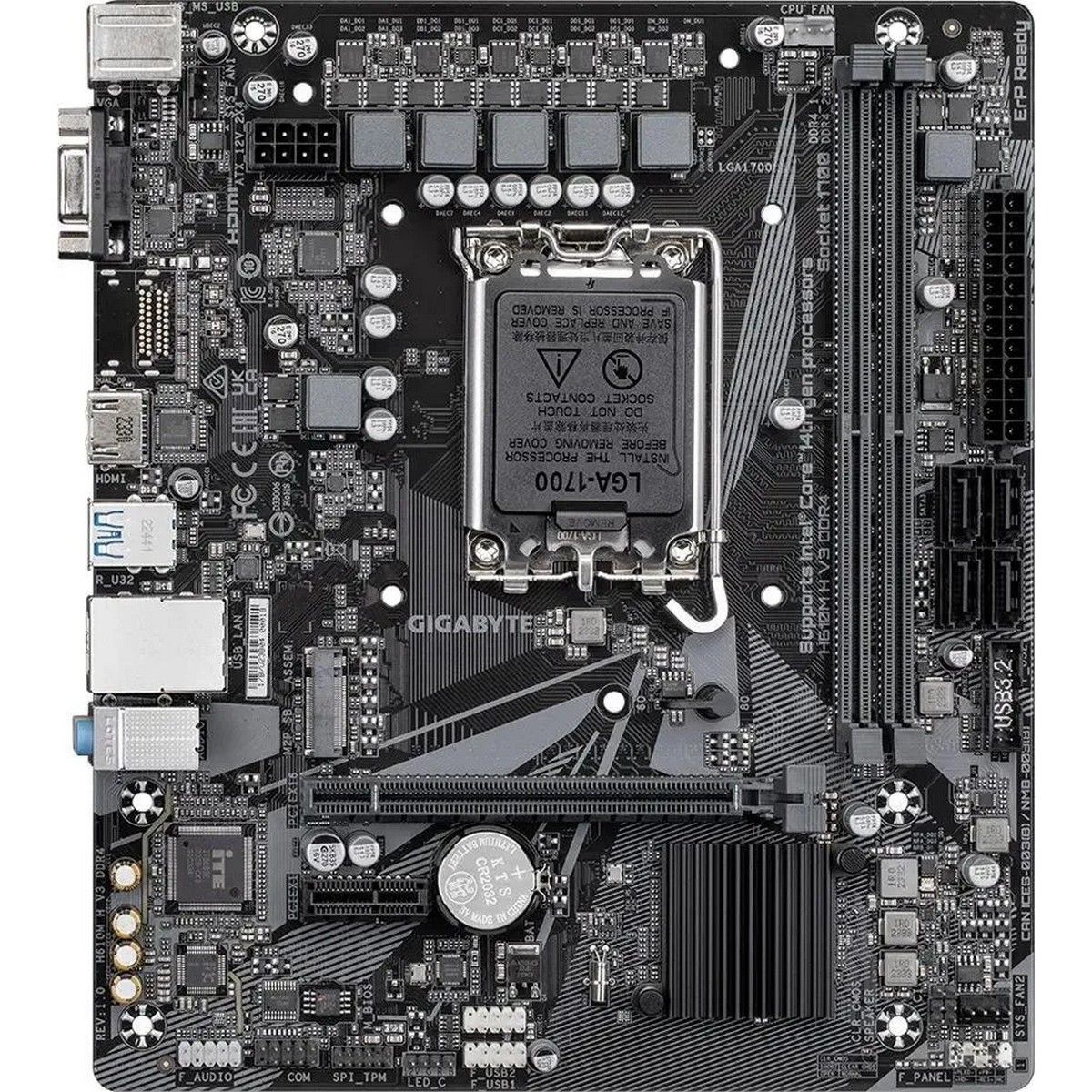

Gigabyte H610M H V3 DDR4 выполнена в форм-факторе mATX с размерами 223 × 193 мм — совместима с большинством корпусов форматов mATX и ATX. Заглушка панели I/O входит в комплект поставки вместе с крепёжным набором и комплектом кабелей, так что все необходимые аксессуары для установки уже в коробке.

Пассивное охлаждение чипсета реализовано без вентиляторов — плата работает бесшумно. Разъём подсветки 12V-G-R-B (4-pin) позволяет подключить один RGB-компонент (кулер, лента), если корпус или система охлаждения поддерживают этот формат. Разъём питания кулера процессора — 4-pin.

Совет от Редакции FormulaTV: «Перед выбором корпуса убедитесь, что он поддерживает форм-фактор mATX — в ATX-корпусах плата встаёт без проблем, но часть задних вентиляторов корпуса может не закрываться стандартными заглушками. Компактные mATX-корпуса дают лучшее кабель-менеджмент при такой плате».

С чем сравнить в России — конкуренты в том же сегменте

Gigabyte H610M H V3 DDR4 находится в нижнем ценовом сегменте плат LGA 1700 на чипсете H610/B660. Ниже — сравнение с актуальными альтернативами схожей диагонали задачи и ценового диапазона, доступными на российском рынке.

Как мы к этому пришли — эволюция платформы H610

Чипсет Intel H610 появился вместе с платформой Alder Lake в 2021–2022 году как упрощённая версия для массового сегмента. В отличие от B660/H670/Z690, H610 лишён поддержки разгона, имеет меньше линий PCIe и ограниченное число портов USB. Gigabyte H610M H V3 DDR4 — третья ревизия (V3) линейки H610M H, что говорит о стабильном спросе и постепенной шлифовке модели.

Совместимость с тремя поколениями процессоров (12–14-е Gen) без смены платы — прямой результат политики Intel сохранять сокет LGA 1700 для всей линейки Alder/Raptor. Это одно из реальных преимуществ платформы для тех, кто планирует апгрейд CPU через 1–2 года.

Инженерный компромисс — H610 против B660

Главный trade-off Gigabyte H610M H V3 DDR4 — цена против возможностей расширения. H610 дешевле B660, но жертвует несколькими вещами: нет официального разгона памяти сверх XMP 3200 МГц, только один M.2 слот, меньше USB на задней панели, нет Thunderbolt. Для офисной сборки или домашнего ПК без оверклокинга это не проблема.

Если задача — максимальная отдача от памяти DDR4 (например, с планками 3600 МГц) или нужен второй M.2 — стоит смотреть на платы B660. Разница в цене между H610 и B660 сегментом в РФ обычно составляет 20–30%, что оправдано при наличии конкретных требований к расширению.

Взгляд с другой стороны

Контраргумент. «Зачем покупать плату с только двумя слотами памяти и одним M.2, когда за чуть большую сумму доступны B660-платы с четырьмя слотами и двумя M.2?»

Когда валиден. Если планируется апгрейд RAM выше 64 ГБ, установка нескольких NVMe-дисков или активное использование разгона — аргумент справедлив, и B660 разумнее.

Ответ. Gigabyte H610M H V3 DDR4 рациональна там, где задачи фиксированы: два модуля по 16–32 ГБ, один NVMe + несколько SATA-дисков, стабильная работа без разгона. В таком сценарии переплата за B660 не окупается реальным приростом производительности.

Ошибки при выборе и сборке — и их цена

1) Покупка модулей DDR5 вместо DDR4 — плата поддерживает исключительно DDR4. Модули DDR5 физически несовместимы с разъёмами DIMM DDR4. Цена ошибки — возврат памяти и повторная покупка нужного типа.

2) Установка процессора K-серии (Core i5-13600K, i7-13700K) в расчёте на разгон — чипсет H610 не поддерживает разблокированный множитель. Система будет работать на базовой частоте, переплата за K-версию CPU не оправдана. Для разгона нужна плата на Z690/Z790.

3) Расчёт на DisplayPort для высокочастотного монитора через встроенную графику — на задней панели только HDMI и VGA. VGA ограничен 60 Гц и аналоговым сигналом. Для монитора 144 Гц+ понадобится дискретная видеокарта с собственным DisplayPort.

Совет от Редакции FormulaTV: «При сборке на H610 без дискретной видеокарты — проверьте, поддерживает ли ваш процессор встроенную графику Intel UHD. Процессоры серии F (Core i5-12400F, i3-12100F) встроенной графики не имеют, и без дискретной карты система не выведет изображение».
