Материнская плата Gigabyte H610M S2H V3 DDR4, Socket LGA 1700, Intel H610, mATX, RTL

Gigabyte H610M S2H V3 DDR4 — компактная материнская плата форм-фактора mATX на чипсете Intel H610 для сокета LGA 1700, совместимая с процессорами Intel 12–14-го поколений (Alder Lake, Raptor Lake, Raptor Lake Refresh), ориентированная на сборку бюджетного офисного или домашнего ПК с базовым функциональным оснащением.

• Форм-фактор: mATX, 230 × 193 мм
• Сокет / чипсет: LGA 1700 / Intel H610
• Память: 2 × DDR4 DIMM, до 64 ГБ, 2133–3200 МГц
• Для кого: офисный ПК, домашний медиацентр, первая сборка с Core i3/i5

Коротко — для кого эта материнская плата

Gigabyte H610M S2H V3 DDR4 — выбор для тех, кто собирает недорогой рабочий или домашний ПК на платформе Intel 12–14-го поколений и не планирует разгон. Плата закрывает базовые задачи: офис, веб, мультимедиа, лёгкое видео, — и не переплачивает за возможности, которые не будут использованы.

Чипсет H610 — начальный уровень линейки Intel 600/700: нет поддержки разгона, один слот M.2 (PCIe 3.0), два слота DDR4. Для Core i3-12100 или Core i5-12400 этого достаточно: производительность процессора не ограничивается платой начального уровня при типичных задачах.

Главные плюсы и ограничения H610M S2H V3 DDR4

Gigabyte H610M S2H V3 DDR4 — функциональная плата начального уровня с честным набором портов и трёхлетней гарантией производителя.

• ✓ Три видеовыхода на задней панели: DisplayPort × 2 + HDMI — можно подключить два монитора без дискретной видеокарты
• ✓ Поддержка процессоров трёх поколений: Alder Lake, Raptor Lake, Raptor Lake Refresh (12–14-е Gen)
• ✓ Максимум 64 ГБ DDR4 — запас для будущего расширения при двух слотах
• ✓ 4 × SATA + 1 × M.2 (PCIe 3.0 x4) — достаточно для хранилища с SSD и несколькими HDD
• ✓ COM-порт (RS-232) на борту — актуально для промышленных или кассовых сценариев

• ✗ Разгон памяти ограничен: H610 официально поддерживает до 3200 МГц DDR4, XMP-профили выше этого не гарантированы
• ✗ Один слот PCIe x16 и один M.2 — нет возможности установить несколько NVMe-накопителей
• ✗ Питание процессора 8-pin: для старших CPU (Core i7/i9) схема питания 4+1+1 фаз не рассчитана на длительную нагрузку

Подключение и порты — что есть по факту

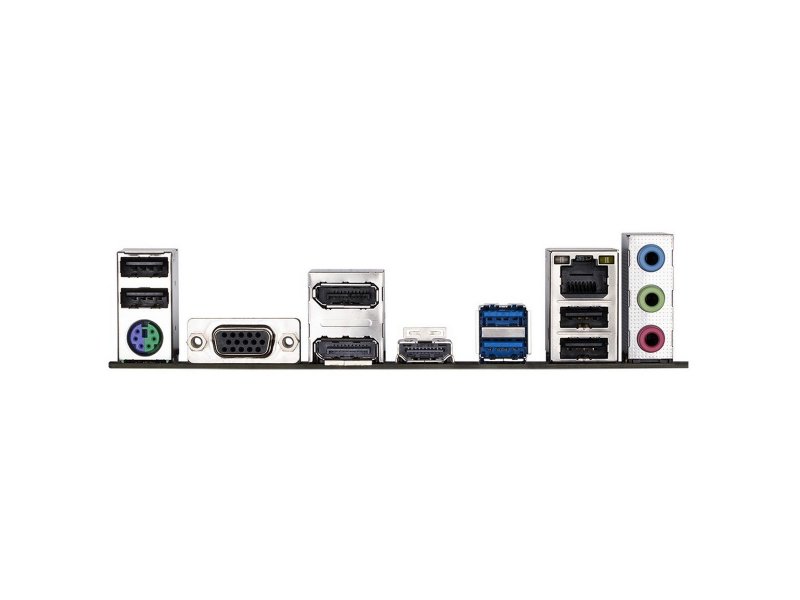

Задняя панель Gigabyte H610M S2H V3 DDR4 — видеовыходы и USB

На задней панели Gigabyte H610M S2H V3 DDR4 три видеовыхода: 2 × DisplayPort, 1 × HDMI и 1 × VGA (D-Sub) — итого одновременно можно использовать до трёх дисплеев при наличии встроенной графики процессора. По данным редакции FormulaTV, такая конфигурация видеовыходов нетипична для плат начального уровня и даёт реальное преимущество в офисных сценариях с несколькими мониторами.

USB на задней панели: 2 × USB 3.2 Gen 1 (5 Гбит/с) и 4 × USB 2.0 — итого 6 портов. Для клавиатуры, мыши, флешки и внешнего накопителя хватит без хаба. Внутренние разъёмы дополняют картину: 1 × USB 3.2 Gen 1 (19-pin) и 2 × USB 2.0 (9-pin) для подключения корпусных портов.

Гигабитная сеть (RJ-45, 1 Гбит/с) на чипсете Realtek присутствует. Wi-Fi и Bluetooth на плате не предусмотрены — при необходимости потребуется отдельный адаптер в слот PCIe или USB.

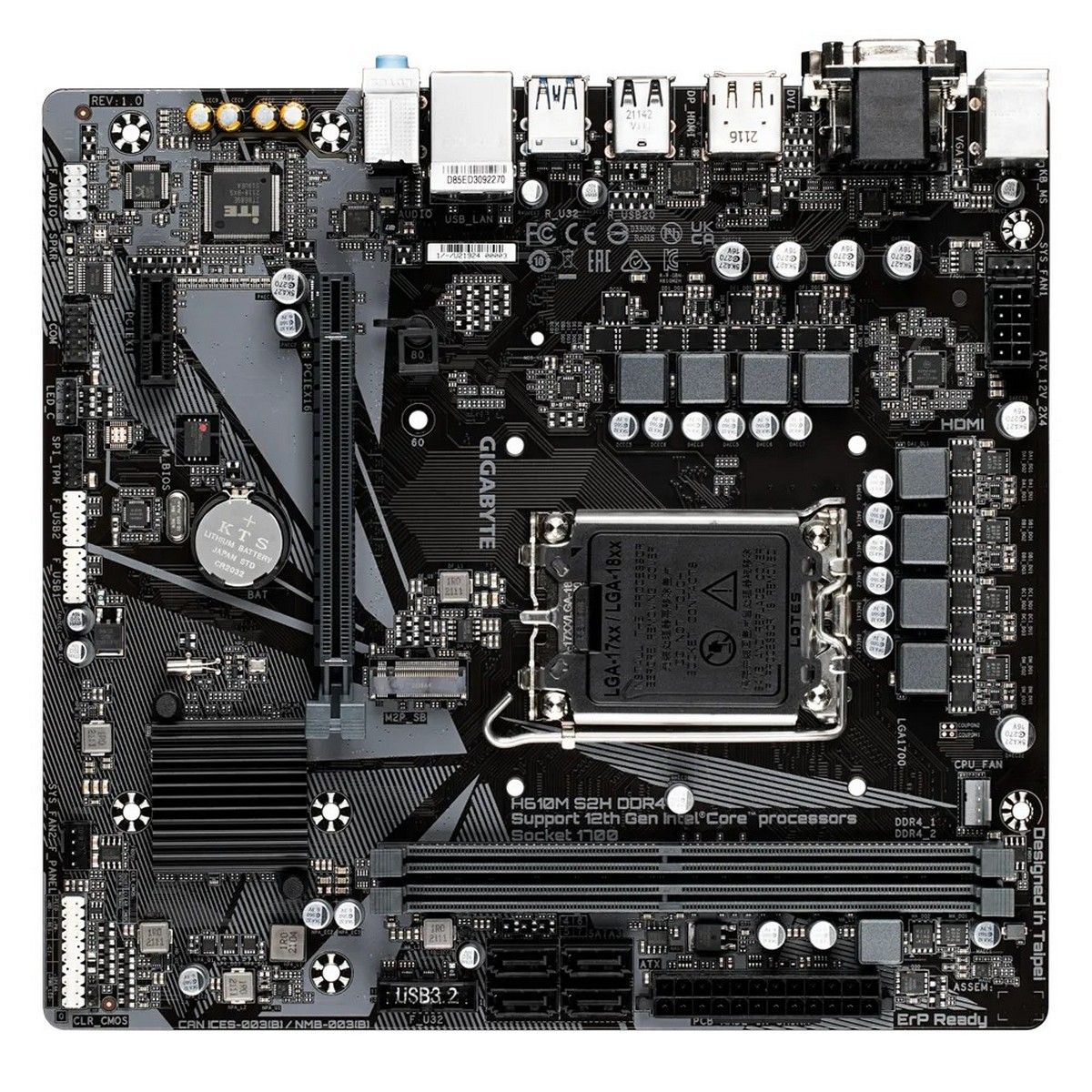

Накопители — SATA и M.2 на Gigabyte H610M S2H V3

Gigabyte H610M S2H V3 DDR4 предлагает 4 разъёма SATA и 1 слот M.2 формата 2260/2280 на шине PCIe 3.0 x4. Слот M.2 поддерживает NVMe-накопители — достаточно для быстрого системного SSD в связке с несколькими SATA-дисками под хранилище.

Важный нюанс: слот M.2 работает по протоколу PCIe 3.0 x4 (до ~3500 МБ/с), не PCIe 4.0. Для большинства задач разница незаметна, но если планируется флагманский NVMe-накопитель с максимальной скоростью — его потенциал будет ограничен шиной.

Звук и дополнительные интерфейсы

Звуковая схема 7.1 на чипсете Realtek — стандарт для плат этого уровня. По наблюдениям специалистов FormulaTV в условиях шоурума, встроенного звука достаточно для офисных задач и мультимедиа; при требовательном мониторинге или студийном использовании имеет смысл рассмотреть внешний USB-ЦАП.

Отдельно COM-порт RS-232 на плате — редкость для потребительского сегмента. Это делает H610M S2H V3 практичным выбором для касс, промышленных терминалов или систем управления со старым оборудованием.

Совет от Редакции FormulaTV: «Если COM-порт нужен для подключения фискального регистратора или POS-терминала — убедитесь, что в корпусе есть заглушка с выводом на заднюю стенку. Сам разъём на плате есть, но вывод зависит от корпуса.»

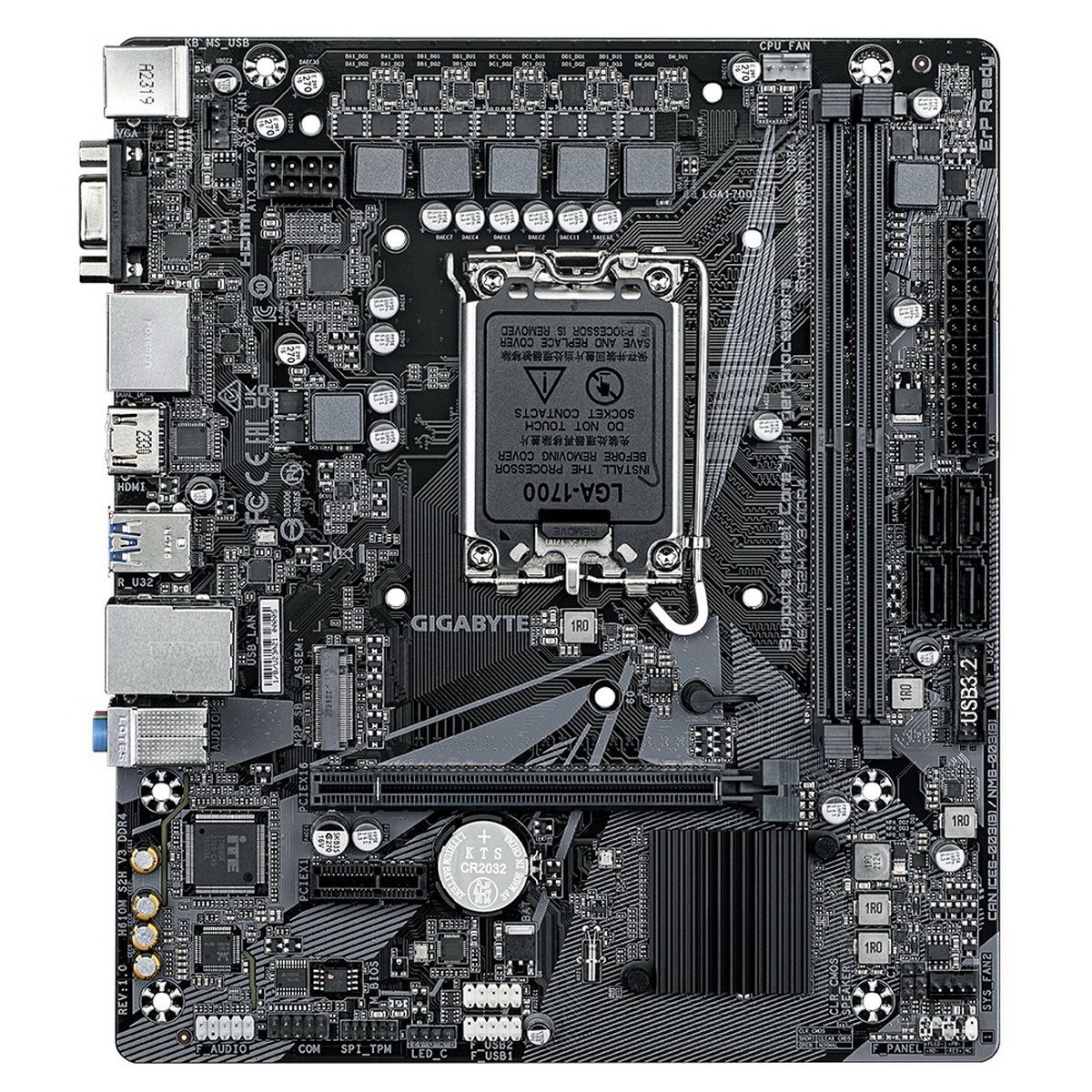

Процессор и память — какие CPU подойдут

Совместимость процессоров с Gigabyte H610M S2H V3 DDR4

Gigabyte H610M S2H V3 DDR4 поддерживает процессоры Intel на сокете LGA 1700 трёх поколений: Alder Lake (12-е Gen), Raptor Lake (13-е Gen) и Raptor Lake Refresh (14-е Gen). Это означает, что платформа не устаревает сразу — при необходимости можно поставить более мощный CPU позже без замены платы.

Питание процессора — 8-pin, схема 4+1+1 фаз. Для энергоэффективных CPU (Core i3, Pentium Gold, Celeron) и Core i5 с TDP до 65 Вт — рабочий вариант без перегрева VRM. Core i7 и i9 в этой плате формально совместимы, но долгосрочная нагрузка на подсистему питания не гарантирует стабильности: H610M S2H V3 — не плата для старших CPU.

Память DDR4 — частоты и ограничения

Gigabyte H610M S2H V3 DDR4 оснащена двумя слотами DIMM с поддержкой DDR4 в диапазоне 2133–3200 МГц и максимальным объёмом 64 ГБ (2 × 32 ГБ). Двухканальный режим активируется при установке двух модулей и заметно улучшает производительность встроенной графики Intel.

Чипсет H610 не поддерживает разгон памяти выше официального XMP-профиля 3200 МГц. Если планируется память DDR4-3600 или выше — она заработает на пониженной частоте. По информации производителя, рекомендуемый профиль для этой платы — DDR4-3200 с XMP.

Совет от Редакции FormulaTV: «Для двухканального режима устанавливайте оба модуля памяти одновременно — даже если начинаете с 8 ГБ. Одиночный модуль в одноканальном режиме снижает производительность встроенной графики Intel UHD примерно на 15–20% в мультимедийных задачах.»

Форм-фактор, монтаж и сборка

Размеры mATX и совместимость с корпусами

Gigabyte H610M S2H V3 DDR4 имеет форм-фактор mATX с размерами 230 × 193 мм — стандарт, совместимый с большинством корпусов ATX и mATX. По информации производителя, заглушка панели I/O входит в комплект, что упрощает сборку: не нужно искать и подбирать заглушку отдельно.

Плата компактна, но не Mini-ITX — место для одной видеокарты (PCIe 4.0 x16) и набора кабелей в корпусе mATX найдётся. Два разъёма для корпусных вентиляторов 4-pin и один 4-pin для кулера процессора — базовый, но достаточный набор для бюджетной сборки без жидкостного охлаждения.

Комплектация и что идёт в коробке

В комплект Gigabyte H610M S2H V3 DDR4 входят: сама материнская плата, документация, комплект кабелей, заглушка панели I/O и диск с ПО (опция). По данным со страницы товара, кронштейн или дополнительные аксессуары не включены — их наличие определяется корпусом и кулером.

Совет от Редакции FormulaTV: «UEFI AMI BIOS на этой плате поддерживает обновление прошивки без установленного процессора (Q-Flash+, если функция активирована в конкретной ревизии). Перед сборкой проверьте актуальность BIOS на сайте Gigabyte — это страхует от несовместимости с процессорами Raptor Lake Refresh при первом запуске.»

С чем сравнить — аналоги в сегменте бюджетных mATX на LGA 1700

Gigabyte H610M S2H V3 DDR4 конкурирует с платами на том же чипсете H610 и B660 форм-фактора mATX от ASUS и MSI. Ключевые отличия — количество видеовыходов, наличие M.2 и поддержка разгона памяти.

Как мы к этому пришли — платформа Intel LGA 1700 и место H610 в линейке

Платформа LGA 1700 появилась с выходом Alder Lake в конце 2021 года и с тех пор охватила три поколения процессоров Intel. Чипсеты линейки делятся по возможностям: Z-серия (разгон CPU и памяти), B-серия (разгон памяти), H-серия (без разгона). Intel H610 — базовый уровень: минимальное число PCIe-линий, один M.2, два слота DDR4.

Gigabyte в H610M S2H V3 сделала ставку на количество видеовыходов — три одновременных дисплея без GPU нетипичны для плат начального уровня. По наблюдениям специалистов FormulaTV, именно это отличие выделяет модель среди прямых конкурентов на H610 и делает её привлекательной для офисных мультимониторных конфигураций с встроенной графикой Intel.

Инженерный компромисс

Главный trade-off H610M S2H V3 DDR4 — доступность против масштабируемости. Два слота DDR4 и один M.2 достаточны сегодня, но не оставляют пространства для роста: нельзя добавить второй NVMe-накопитель или перейти на четыре модуля памяти без замены платы.

Схема питания 4+1+1 фаз практична для TDP 65 Вт, но создаёт узкое место при установке Core i7/i9 в режиме длительной нагрузки. Это не баг конструкции — это осознанный выбор сегмента: H610 проектировался под бюджетные CPU, и выходить за эти рамки нецелесообразно.

Взгляд с другой стороны

Контраргумент. «За чуть большие деньги можно взять плату на B660 — там разгон памяти, два M.2 и четыре слота RAM. Зачем H610?»

Когда валиден. Если задачи предполагают второй NVMe для кэша или хранилища, активный XMP-разгон памяти или планируется апгрейд до Core i7 — аргумент справедлив. B660 даёт заметно больше гибкости.

Ответ. H610M S2H V3 рациональна там, где важна цена конечной конфигурации, а функционал платы полностью перекрывает задачи: офис, кассовый ПК, медиацентр с двумя мониторами. Если задачи не выходят за эти рамки — переплачивать за B660 нет смысла.

Ошибки при выборе и их цена

1) Установить Core i7/i9 в расчёте на максимальную производительность — VRM из 4+1+1 фаз перегревается при длительной нагрузке, возможен троттлинг CPU и нестабильная работа. Цена: потеря производительности и ресурса платы.

2) Купить DDR4-3600 или 4000 МГц память ради будущего разгона — H610 ограничивает частоту до 3200 МГц, память просто заработает на меньшей скорости. Цена: переплата за характеристики, которые не будут задействованы.

3) Ожидать встроенный Wi-Fi — его нет. Для беспроводного подключения потребуется отдельный адаптер PCIe или USB. Цена: дополнительный расход на аксессуар и слот PCIe.
