Материнская плата Gigabyte Ultra Durable H610M H V2, Socket LGA 1700, Intel H610, mATX, RTL

GIGABYTE Ultra Durable H610M H V2 — компактная mATX-материнская плата на сокете LGA 1700 с чипсетом Intel H610 и поддержкой памяти DDR5, предназначенная для бюджетных и офисных сборок на процессорах Intel 12–14 поколения (Alder Lake, Raptor Lake, Raptor Lake Refresh).

• Платформа: LGA 1700, Intel H610
• Память: DDR5, 2 слота DIMM, 4400–5600 МГц, до 128 ГБ
• Хранение: 1× M.2 (PCIe 3.0 x4) + 4× SATA
• Для кого: бюджетный домашний ПК, офисная машина, ПОС-терминал

Коротко — для кого эта материнская плата

GIGABYTE H610M H V2 ориентирована на пользователей, которым нужна надёжная платформа под Intel 12–14 поколение без переплаты за функции разгона или расширенные сетевые интерфейсы. Один слот PCIe 4.0 x16 принимает дискретную видеокарту, встроенный видеовыход через процессор покрывает офисные конфигурации без дискретной графики.

По наблюдениям специалистов FormulaTV в условиях шоурума, платы этой серии устойчиво работают в режиме непрерывной нагрузки при задачах уровня офисного ПО, браузерной работы и видеозвонков. Четыре порта SATA плюс M.2-слот дают достаточный запас под хранилище даже при последующем расширении конфигурации.

Главные плюсы и ограничения H610M H V2

GIGABYTE H610M H V2 предлагает функциональный набор для бюджетного сегмента — без претензий на разгон, но с несколькими заметными преимуществами перед типовыми H610-платами.

• ✓ Поддержка DDR5 с частотами до 5600 МГц — современный стандарт памяти без компромиссов
• ✓ Два видеовыхода на задней панели — HDMI и VGA одновременно
• ✓ Четыре порта SATA — нетипично много для H610 mATX
• ✓ Разъём RS-232 (COM) — актуально для торгового и промышленного оборудования

• ✗ Только 2 слота DDR5 — нет возможности добавить третий или четвёртый модуль
• ✗ M.2 работает через PCIe 3.0 x4, а не PCIe 4.0 — потолок скорости NVMe ~3500 МБ/с
• ✗ Чипсет H610 не поддерживает разгон процессора и полноценный XMP

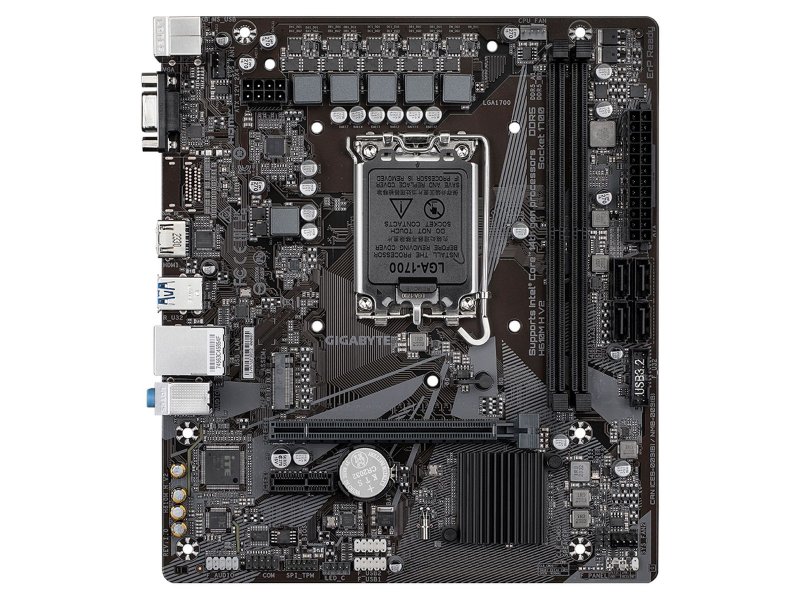

Совместимость с процессорами — Alder Lake, Raptor Lake и Raptor Lake Refresh

Поддерживаемые процессоры GIGABYTE H610M H V2 и питание VRM

GIGABYTE H610M H V2 поддерживает три поколения процессоров Intel на сокете LGA 1700: Alder Lake (12-е поколение Core), Raptor Lake (13-е поколение) и Raptor Lake Refresh (14-е поколение). Сокет одинаков для всех трёх линеек — замена CPU не требует смены материнской платы при переходе между ними.

Разъём питания процессора — 8 pin, схема VRM — 4+1+1 фаз. Этого достаточно для процессоров с базовым TDP до 65 Вт: Core i3, Core i5, Pentium Gold, Celeron в неразгонных конфигурациях. Чипсет H610 не поддерживает разгон через множитель, поэтому процессоры серии K (Core i5-12600K, i7-13700K и подобные) на этой плате работают только на базовых частотах — потенциал CPU реализован не будет.

BIOS — 128 Мб Flash ROM, UEFI AMI с поддержкой Q-Flash для обновления прошивки без процессора. По информации GIGABYTE, список совместимых CPU охватывает полный спектр LGA 1700 процессоров от всех трёх поколений — актуальный перечень публикуется на официальной странице поддержки модели.

Память DDR5 и накопители — слоты, скорости и хранилище

Оперативная память DDR5 на H610M H V2 — частоты и объём

GIGABYTE H610M H V2 оснащена двумя слотами DIMM с поддержкой DDR5 в двухканальном режиме. По данным производителя, диапазон рабочих частот — 4400–5600 МГц, максимальный объём — 128 ГБ.

Два слота определяют одно ключевое ограничение: для активации двухканального режима необходимо установить два модуля одновременно. Добавить третий или четвёртый модуль позднее невозможно — слотов нет. Это стандартная практика для mATX-плат бюджетного чипсета, где уменьшенные габариты ставятся выше масштабируемости памяти.

Оптимальная конфигурация при сборке — комплект 2×8 ГБ или 2×16 ГБ DDR5-4800 с двухканальным режимом с первого дня. Порог 128 ГБ рассчитан на профессиональные задачи: для домашнего и офисного ПК достаточно 16–32 ГБ.

M.2 и SATA — накопители на GIGABYTE H610M H V2

На GIGABYTE H610M H V2 предусмотрен один слот M.2 с поддержкой форм-факторов 2260 и 2280, работающий через интерфейс PCIe 3.0 x4. Пиковая скорость чтения NVMe-накопителей в этом режиме — порядка 3500 МБ/с, что достаточно для дисков среднего класса. Флагманские PCIe 4.0 NVMe-накопители будут ограничены пропускной способностью слота.

Четыре порта SATA — нетипично щедро для H610 mATX. Большинство конкурентов в этом сегменте предлагают 2 или 4 порта SATA при наличии M.2. Это позволяет одновременно разместить NVMe под систему, два-три SATA-диска под хранилище и оптический привод без необходимости использовать расширители.

Крепёжный винт для M.2 входит в комплект поставки — накопитель устанавливается без поиска дополнительного крепежа. В комплект также включены SATA-кабели.

Совет от Редакции FormulaTV: «На H610M H V2 нет радиатора над слотом M.2. При интенсивной записи крупных файлов NVMe-накопитель может уходить в тепловой троттлинг. Выбирайте диски с собственным радиатором или устанавливайте стороннюю медную прокладку — это устраняет перегрев без вмешательства в конструкцию корпуса.»

Порты задней панели и разъёмы на плате

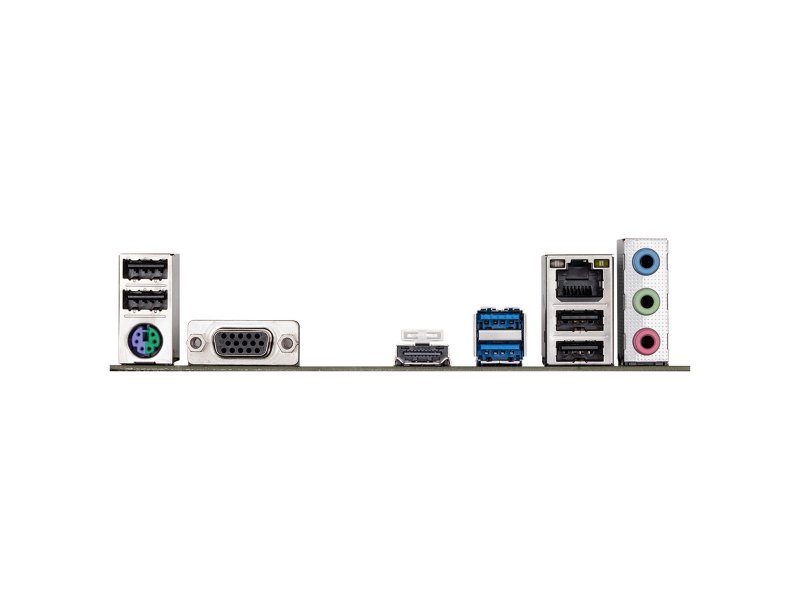

Видеовыходы GIGABYTE H610M H V2 — HDMI и VGA одновременно

На задней панели GIGABYTE H610M H V2 расположены два видеовыхода: HDMI и VGA (D-Sub). Оба работают через встроенную графику процессора — актуально для конфигураций без дискретной видеокарты.

HDMI предпочтителен для современных мониторов и телевизоров: цифровой сигнал с поддержкой актуальных разрешений и частот. VGA — аналоговый интерфейс для устаревших мониторов, промышленных дисплеев и торгового оборудования. Одновременное наличие обоих портов — конкурентное преимущество: большинство H610-плат предлагают либо HDMI+DP, либо один HDMI без VGA.

При установке дискретной видеокарты вывод изображения переключается на неё. Для работы со встроенной графикой необходим процессор без суффикса F: Core i5-12400, i5-13400, i3-12100 и подобные. Процессоры с суффиксом F (i5-12400F, i5-13500F) встроенной графики не имеют.

USB, сеть и аудио на задней панели H610M H V2

GIGABYTE H610M H V2 предлагает шесть USB-портов на задней панели: два USB 3.2 Gen 1 (5 Гбит/с) и четыре USB 2.0. Итого достаточно для клавиатуры, мыши, флешки и нескольких периферийных устройств. Порты USB 3.2 Gen 2 (10 Гбит/с) и Type-C на задней панели отсутствуют — ограничение чипсета H610.

На плате также доступны внутренние разъёмы: один 19-pin USB 3.2 Gen 1 и два 9-pin USB 2.0 для корпусных выходов. Сетевой контроллер со скоростью 1 Гбит/с — стандарт для домашних и офисных сборок. Звуковой чипсет Realtek с поддержкой схемы 7.1 обеспечивает многоканальный звук через аналоговые миниджеки.

Разъём RS-232 (COM) — редкость на потребительских платах. Он актуален для подключения кассовых аппаратов, считывателей штрихкодов, весов, ПЛК и другого оборудования с последовательным интерфейсом. По наблюдениям специалистов FormulaTV, наличие COM-порта — одна из ключевых причин выбора H610M H V2 для торговых точек и небольших производств.

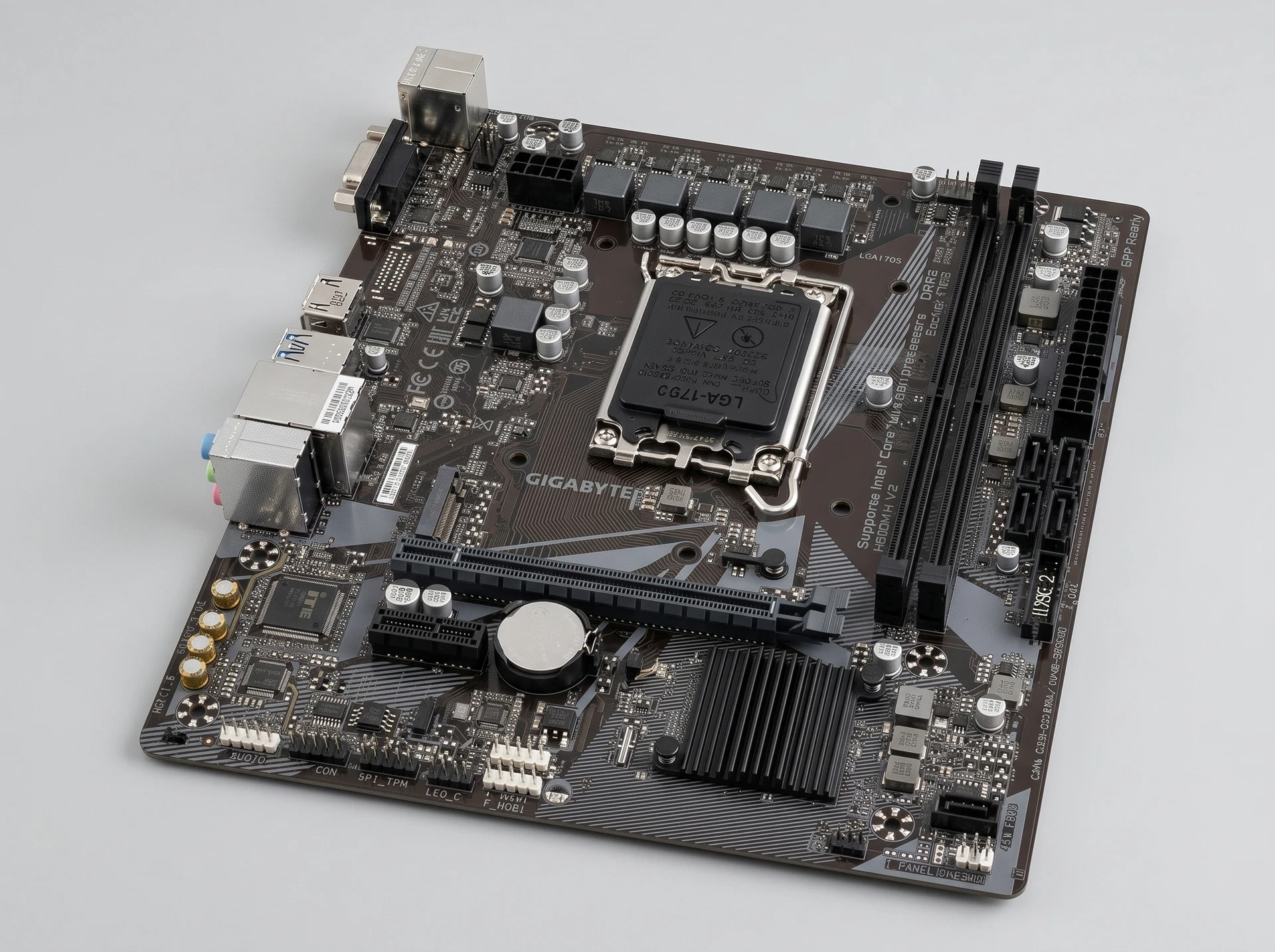

Форм-фактор mATX — габариты, питание и установка

GIGABYTE Ultra Durable H610M H V2 выполнена в формате mATX с размерами 196×223 мм. Плата совместима с корпусами под ATX и mATX — это большинство стандартных башен и часть компактных mid-tower корпусов. Размер позволяет уложиться в меньший форм-фактор без потери базовой функциональности.

Питание: основной разъём 24 pin, питание процессора — 8 pin. Два разъёма для корпусных вентиляторов 4 pin и один разъём кулера процессора 4 pin — достаточно для конфигурации с одним-двумя корпусными вентиляторами и башенным кулером. Охлаждение чипсета — пассивное, без вентилятора.

Разъём RGB-подсветки — один, формат 12V-G-R-B (4 pin). Это классический RGB-стандарт 12 В, совместимый со светодиодными лентами и вентиляторами аналогичного стандарта. Адресуемые ARGB-устройства (5 В, 3 pin) к этому разъёму без переходника не подключаются.

Совет от Редакции FormulaTV: «H610M H V2 хорошо вписывается в офисные и торговые установки: пассивное охлаждение чипсета снижает уровень шума, COM-порт закрывает совместимость с кассовым оборудованием без адаптеров. При подборе корпуса уточняйте поддержку mATX — часть компактных mini-ITX корпусов этот форм-фактор не принимает.»

С чем сравнить в России?

В сегменте бюджетных mATX-плат на LGA 1700 с DDR5 GIGABYTE H610M H V2 конкурирует с несколькими распространёнными моделями. Ключевые отличия — COM-порт, количество USB 2.0 на задней панели и набор видеовыходов.

По информации редакции FormulaTV, GIGABYTE H610M H V2 выделяется в этом сравнении наличием COM-порта и максимальным количеством USB-портов на задней панели (6 штук, из них 4× USB 2.0). ASRock H610M-HDV/M.2+ D5 — альтернатива при потребности в трёх видеовыходах одновременно.

Взгляд с другой стороны

Контраргумент. Intel H610 — самый слабый чипсет линейки: нет разгона процессора, ограниченные PCIe-линии, один M.2 без PCIe 4.0, отсутствие USB 3.2 Gen 2 и Thunderbolt. За сопоставимую цену иногда доступны платы на чипсете B660 с заметно расширенными возможностями.

Когда валиден. При задачах уровня Word, браузера, 1С и видеозвонков разница между H610 и B660 в повседневной работе незаметна. Дополнительные PCIe-линии B660 не задействуются без нескольких NVMe-дисков или карт расширения. COM-порт и VGA на H610M H V2 закрывают специфические требования, которых на B660-платах в этом ценовом диапазоне нет.

Ответ. GIGABYTE H610M H V2 рациональна для одного NVMe, до четырёх SATA-накопителей, без разгона и со специфической периферией через COM. Для XMP-разгона DDR5, двух M.2 PCIe 4.0 или активного охлаждения процессоров серии K — целевая платформа B660 или Z690.

Ошибки при выборе H610M H V2

1) Установить процессор Core i7/i9 серии K или KF в расчёте на разгон — чипсет H610 не поддерживает OC, VRM 4+1+1 фаз не рассчитан на пиковые TDP старших CPU. Потенциал процессора останется нереализованным.

2) Установить один модуль DDR5 вместо комплекта 2×N ГБ — система переходит в одноканальный режим. При DDR5 это ощутимо снижает пропускную способность памяти и производительность в задачах, чувствительных к bandwidth.

3) Подключить ARGB-устройства (5 В, 3 pin) к имеющемуся RGB-разъёму — он рассчитан только на классический формат 12V-G-R-B (4 pin). ARGB-вентиляторы и ленты без концентратора с отдельным питанием к этому разъёму несовместимы.

Совет от Редакции FormulaTV: «При тестировании в шоуруме FormulaTV платы серии H610M стабильно инициализируют DDR5-4800 без дополнительной настройки BIOS. Для модулей DDR5-5600 рекомендуем сверяться со списком QVL на официальной странице поддержки GIGABYTE H610M H V2 — не все комплекты гарантированно работают на максимальной заявленной частоте этого чипсета.»
