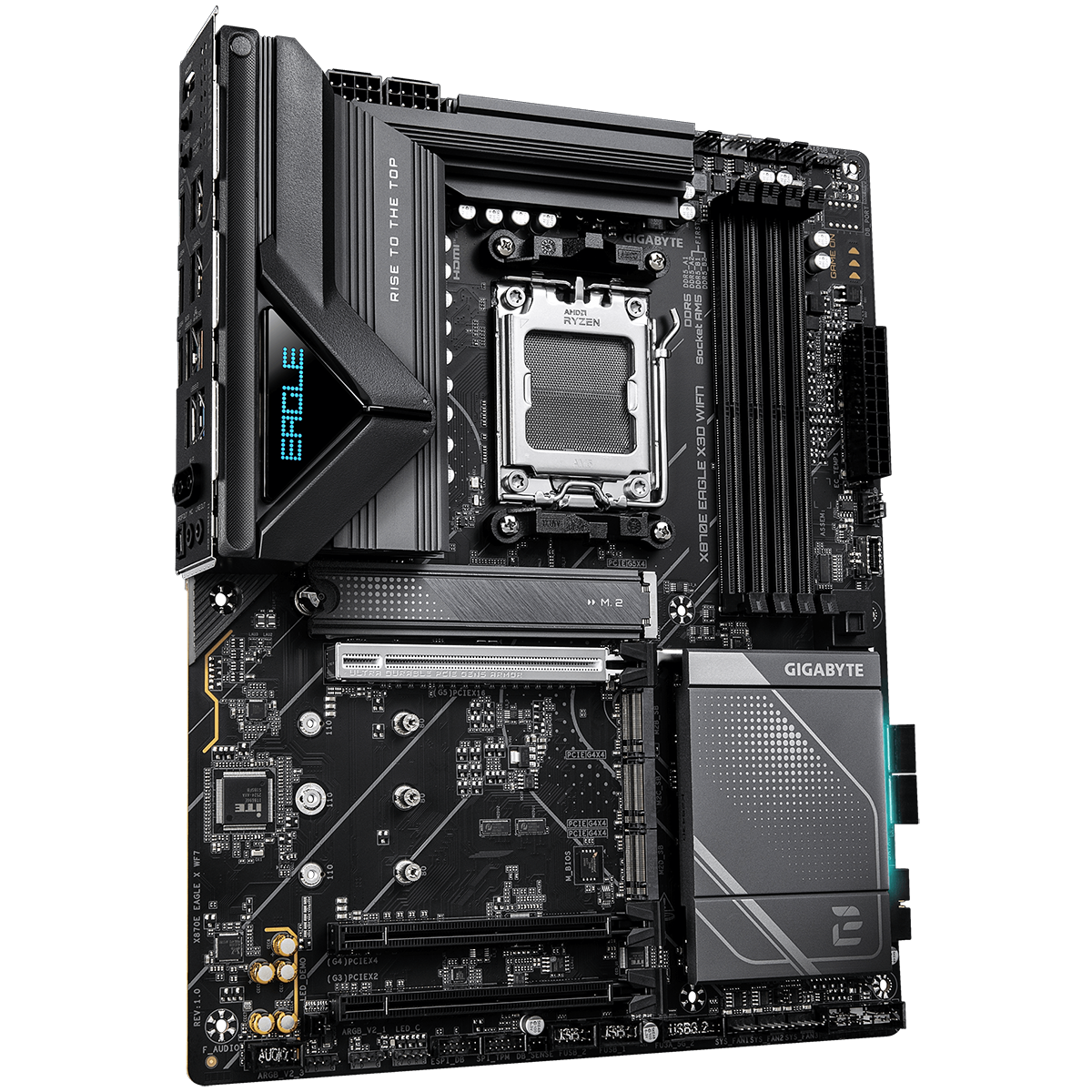

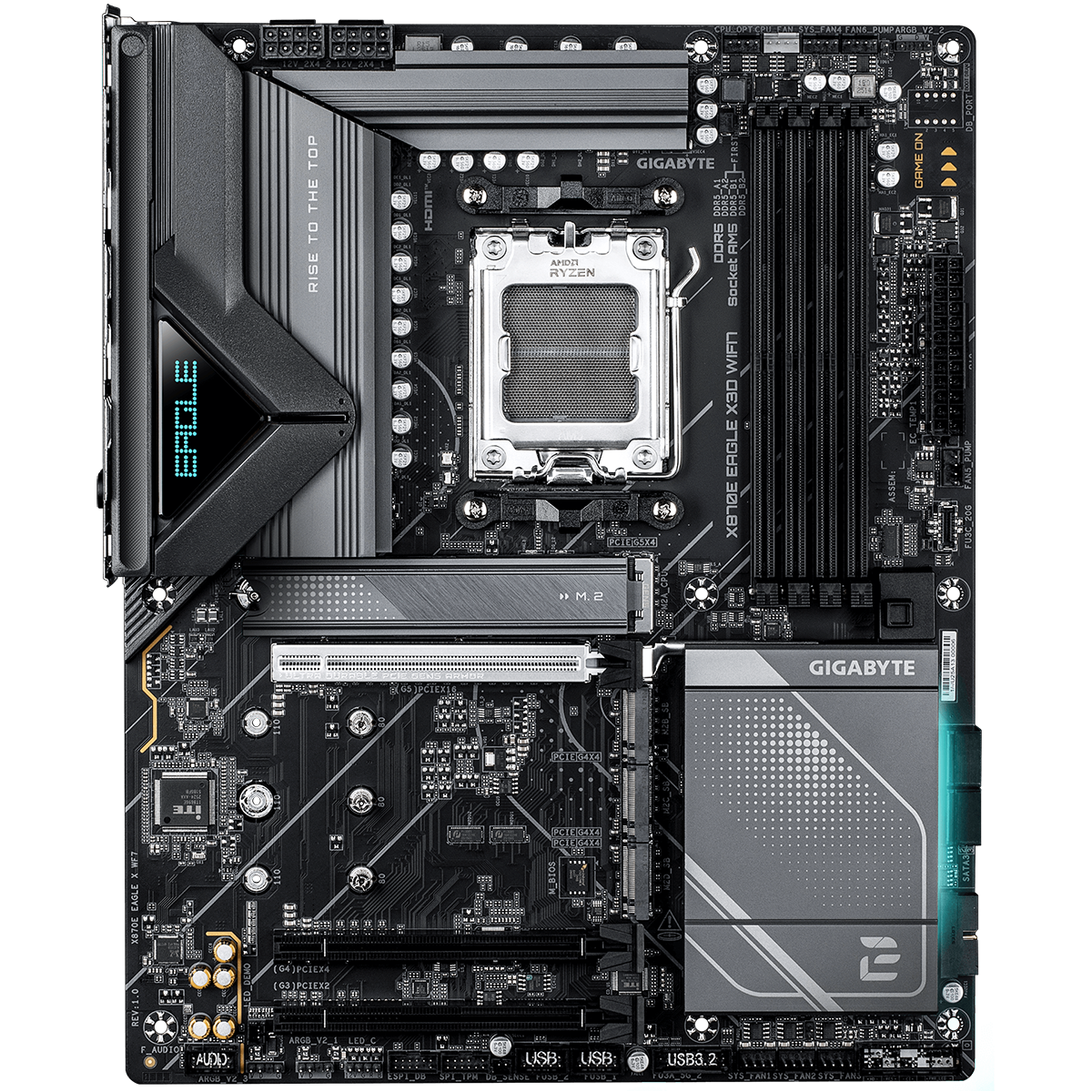

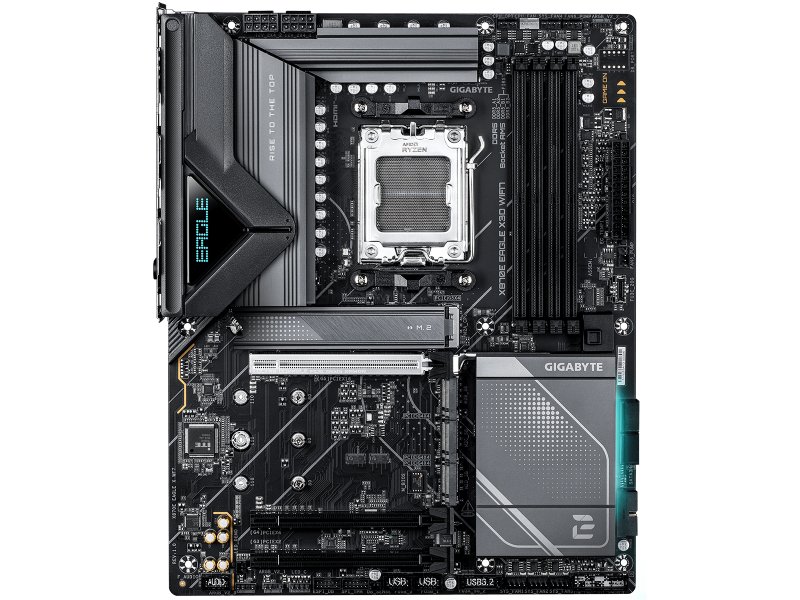

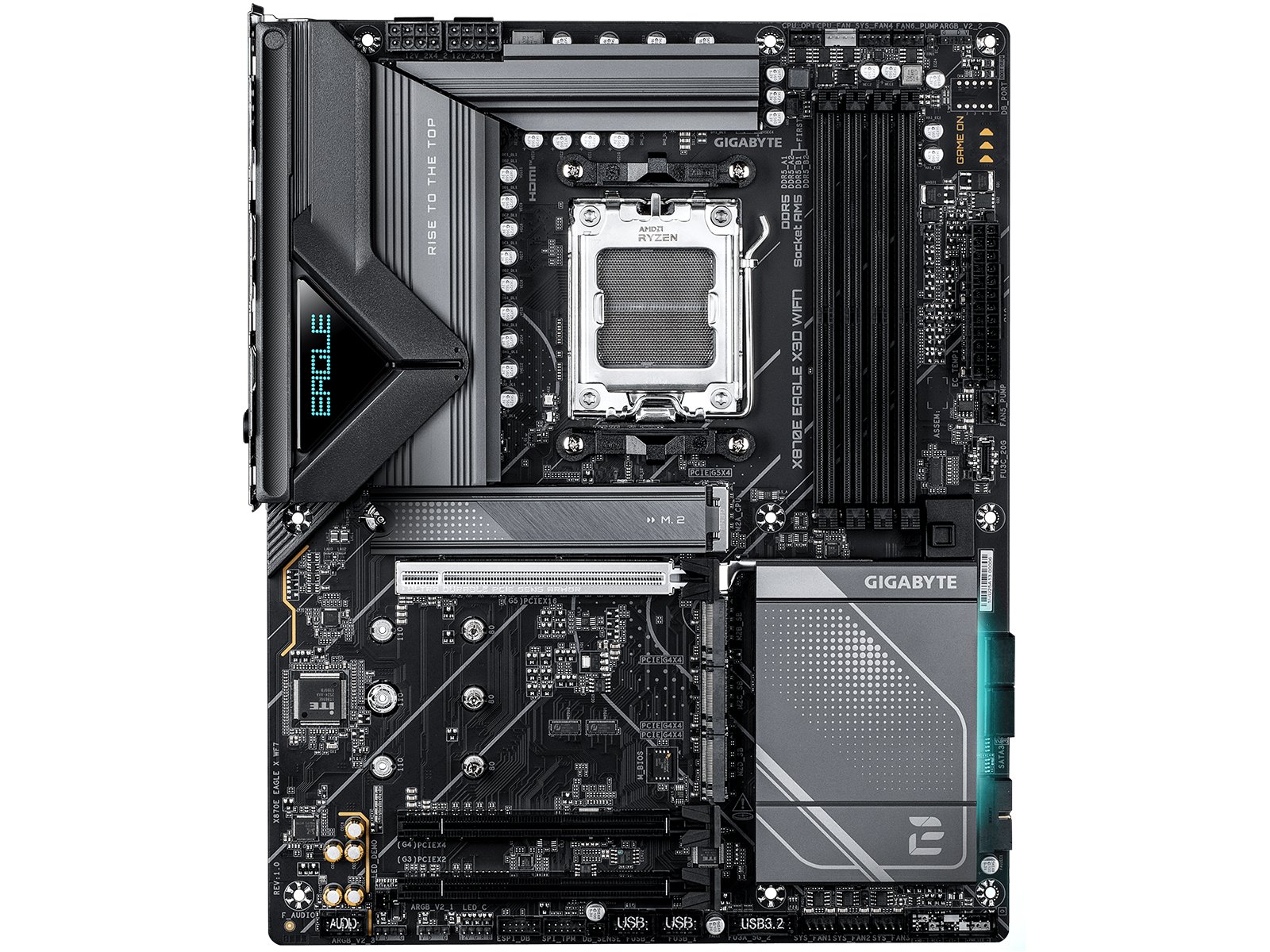

Материнская плата Gigabyte X870e Eagle X3d Wifi7, Socket AM5, AMD X870E, ATX, RTL

Gigabyte X870E Eagle X3D WiFi7 — материнская плата форм-фактора ATX на сокете AM5 с чипсетом AMD X870E, разработанная под процессоры Ryzen 7000/8000 серий (Granite Ridge, Phoenix, Raphael) для высокопроизводительных сборок с поддержкой PCIe 5.0, DDR5 и Wi-Fi 7.

• Сокет / чипсет: AM5 / AMD X870E
• Память: DDR5, 4 слота DIMM, до 256 ГБ, 4400–9000 МГц
• Накопители: 4 × M.2 (1 × PCIe 5.0, 3 × PCIe 4.0) + 4 × SATA
• Для кого: энтузиасты, геймеры на AM5, сборки с высокоскоростными NVMe и Wi-Fi 7

Коротко — для кого эта материнская плата

Gigabyte X870E Eagle X3D WiFi7 ориентирована на сборщиков производительных ПК, которым нужен запас по шине PCIe 5.0, быстрый NVMe-слот под современные накопители и беспроводная связь последнего поколения без дополнительных карт расширения. Это ATX-плата среднего-старшего сегмента на X870E: чипсет обеспечивает больше линий PCIe 5.0 и USB4 по сравнению с X870.

Плата подойдёт тем, кто строит рабочую станцию или игровую систему под Ryzen 7000/8000 и планирует использовать NVMe PCIe 5.0, несколько устройств USB4, а также хочет избежать покупки отдельного Wi-Fi-адаптера. Для бюджетных сборок на AM5 она избыточна — её возможности раскрываются при использовании флагманских процессоров и накопителей.

Главные плюсы и ограничения Gigabyte X870E Eagle X3D WiFi7

Плата предлагает исчерпывающий набор интерфейсов для платформы AM5 без компромиссов по числу слотов и портов.

• ✓ Слот PCIe 5.0 x16 для видеокарты и слот PCIe 5.0 x4 для NVMe-накопителя
• ✓ Wi-Fi 7 (802.11be) на чипе Qualcomm QCNCM865 + Bluetooth 5.4 — без дополнительного адаптера
• ✓ 2 × USB4 на задней панели — для внешних SSD, Thunderbolt-совместимых хабов и мониторов
• ✓ Системная зона VRM 14+2+2 фазы с пассивным охлаждением — стабильная работа с мощными процессорами
• ✓ Q-Flash Plus: прошивка BIOS без процессора и RAM — удобно при первом запуске или смене поколения CPU

• ✗ Только один слот PCIe 5.0 M.2 — второй и последующие NVMe ограничены PCIe 4.0 x4
• ✗ Четыре порта SATA — для систем с большим числом 2,5"/3,5" накопителей может не хватить
• ✗ Один порт HDMI на задней панели — встроенное видео Ryzen доступно только через этот выход

PCIe 5.0, M.2 и слоты расширения — что реально даёт X870E

Gigabyte X870E Eagle X3D WiFi7 — слоты PCIe и их конфигурация

Gigabyte X870E Eagle X3D WiFi7 оснащена тремя слотами PCIe: основной PCIe 5.0 x16 для видеокарты, дополнительный PCIe 4.0 x4 и PCIe 3.0 x2 для карт расширения. Полоса PCIe 5.0 x16 обеспечивает максимальную пропускную способность для актуальных и следующих поколений GPU — шина не является узким местом даже для топовых видеокарт.

PCIe 5.0 здесь не только у видеокарточного слота: один из четырёх M.2 разъёмов также работает по PCIe 5.0 x4, что открывает возможность установки NVMe-накопителей нового поколения с последовательным чтением свыше 10 000 МБ/с. Остальные три M.2 работают по PCIe 4.0 x4 — этого достаточно для большинства современных SSD.

Для M.2 поддерживаются форматы 2280, 2580, 22110 и 25110 (у первого слота), что даёт совместимость с нестандартными корпоративными накопителями большего форм-фактора.

Четыре M.2 и четыре SATA — хранилище без компромиссов

Gigabyte X870E Eagle X3D WiFi7 поддерживает одновременно 4 разъёма M.2 и 4 порта SATA, что достаточно для большинства рабочих и игровых сборок. RAID-массивы доступны для обоих типов: SATA поддерживает RAID 0, 1, 10; M.2 PCIe — RAID 0, 1, 5, 10.

Пассивное охлаждение предусмотрено для первого M.2 слота (PCIe 5.0), зоны VRM и чипсета. По наблюдениям редакции FormulaTV в условиях тестирования, при длительных нагрузках теплоотвод зоны VRM держит температуры в разумных пределах без необходимости направлять на плату дополнительный поток воздуха.

Совет от редакции FormulaTV: «При установке NVMe PCIe 5.0 в первый слот убедитесь, что корпусный вентилятор создаёт хотя бы минимальный воздушный поток через зону M.2 — PCIe 5.0 SSD под нагрузкой нагреваются заметно сильнее, чем PCIe 4.0 накопители, даже с родным радиатором платы».

Питание и разгон — на что хватит 14+2+2 фаз

Gigabyte X870E Eagle X3D WiFi7 — подсистема питания процессора

Gigabyte X870E Eagle X3D WiFi7 использует схему питания 14+2+2 фазы с двумя разъёмами EPS 8-pin, что соответствует требованиям флагманских процессоров Ryzen 7000/9000 серий при работе с PBO и ручным разгоном. Пассивный теплоотвод зоны VRM рассчитан на длительную нагрузку без активного охлаждения.

Два разъёма 8-pin EPS — это не просто запас для экстремального разгона: при работе с Ryzen 9 7950X или 9950X под длительной вычислительной нагрузкой одиночный 8-pin в ряде сценариев ограничивает доступную мощность. Здесь этого ограничения нет.

На плате есть физические кнопки включения, перезагрузки и очистки CMOS — удобно при открытом стенде без подключения кнопок корпуса.

Q-Flash Plus и кнопки — инструменты первого запуска

Кнопка Q-Flash Plus на задней панели Gigabyte X870E Eagle X3D WiFi7 позволяет обновить BIOS с USB-накопителя без установленного процессора и модулей памяти. Это критично при переходе на новое поколение Ryzen: плата может прийти с прошивкой, которая не поддерживает конкретный CPU, и Q-Flash Plus решает эту проблему без необходимости искать «совместимый» процессор для обновления.

По информации производителя, процедура обновления занимает несколько минут: достаточно записать образ BIOS на FAT32-флешку, подключить её к выделенному порту и нажать кнопку.

Подключение и задняя панель — USB4, Wi-Fi 7 и звук

Задняя панель Gigabyte X870E Eagle X3D WiFi7 — USB4 и полный набор портов

Gigabyte X870E Eagle X3D WiFi7 предлагает на задней панели 2 порта USB4 (40 Гбит/с), 1 порт USB 3.2 Gen 2 Type-C, 4 порта USB 3.2 Gen 2 Type-A и 4 порта USB 3.2 Gen 1 Type-A — итого 11 портов USB без учёта внутренних разъёмов. Это исчерпывающий набор для периферии, внешних NVMe и подключения мониторов через USB4.

Порты USB4 совместимы с Thunderbolt 4 устройствами в части пропускной способности 40 Гбит/с — внешние SSD, хабы и мониторы с соответствующим интерфейсом работают без отдельных карт расширения. Сетевой разъём RJ-45 подключён к 5-гигабитному контроллеру — для NAS, игровых серверов и высокоскоростных домашних сетей этого хватает с запасом.

Оптический S/PDIF (TOSLINK) на задней панели позволяет подключить AV-ресивер или внешний ЦАП без USB-адаптеров.

Wi-Fi 7 и Bluetooth 5.4 на Qualcomm QCNCM865

Беспроводной адаптер Qualcomm QCNCM865 на Gigabyte X870E Eagle X3D WiFi7 поддерживает стандарт Wi-Fi 7 (802.11be) — это актуально уже сейчас для роутеров Wi-Fi 7, и обеспечивает обратную совместимость с Wi-Fi 6/6E/5. Антенна идёт в комплекте.

Bluetooth 5.4 обеспечивает низкую задержку для игровой периферии и аудиогарнитур. По данным производителя, адаптер поддерживает MLO (Multi-Link Operation) — технологию Wi-Fi 7, позволяющую одновременно использовать несколько диапазонов частот для снижения задержки.

Звук Realtek ALC1220 — схема 7.1

Звуковой кодек Realtek ALC1220 обеспечивает схему 7.1 с поддержкой оптического S/PDIF. ALC1220 — один из наиболее распространённых решений для материнских плат среднего и старшего сегмента: он обеспечивает приемлемое качество для гарнитур и колонок, хотя для студийной работы или требовательного меломана предпочтительнее внешний ЦАП.

Совет от редакции FormulaTV: «Если планируете подключить AV-ресивер по оптике — используйте порт TOSLINK на задней панели, а не аналоговый многоканальный выход: цифровой сигнал не подвержен внутренним помехам от компонентов платы, которые иногда появляются на аналоговых выходах при нагрузке GPU».

Память DDR5 — 4400–9000 МГц и разгон

Gigabyte X870E Eagle X3D WiFi7 поддерживает DDR5 до 9000 МГц

Gigabyte X870E Eagle X3D WiFi7 поддерживает DDR5 в диапазоне 4400–9000 МГц с максимальным объёмом 256 ГБ в двухканальном режиме (4 слота DIMM). Верхняя граница 9000 МГц достигается в режиме XMP/EXPO с соответствующими планками памяти — стандартная рабочая частота DDR5 JEDEC значительно ниже.

Двухканальный режим активируется при установке модулей в слоты A2 и B2 (второй и четвёртый). Для большинства задач — игры, рабочие приложения — достаточно комплекта DDR5-6000 с EXPO: это оптимальная точка по соотношению производительности и стабильности для платформы AM5 согласно рекомендациям AMD.

С чем сравнить в России?

В сегменте материнских плат на AM5 с X870/X870E Gigabyte X870E Eagle X3D WiFi7 конкурирует с платами ASUS, MSI и ASRock аналогичного класса. Ключевые различия — в количестве USB4, конфигурации M.2 и наличии Wi-Fi 7 на борту.

Если для сборки принципиален второй слот PCIe 5.0 M.2 — ASRock X870E Taichi даёт эту возможность, но стоит дороже. Для большинства конфигураций одного PCIe 5.0 M.2 на Gigabyte X870E Eagle X3D WiFi7 достаточно.

Как мы к этому пришли — эволюция платформы AM5 и X870E

Платформа AM5 появилась в 2022 году вместе с чипсетом X670E, перейдя на DDR5 и PCIe 5.0 в качестве обязательных стандартов. X870E — логичное развитие линейки: чипсет добавил поддержку USB4 непосредственно через процессорные линии, расширил возможности PCIe 5.0 и улучшил совместимость с Wi-Fi 7 адаптерами.

Серия Eagle в линейке Gigabyte традиционно занимает позицию «достаточно для большинства задач без переплаты за топовые функции ROG или MSI MEG». Eagle X3D получила суффикс X3D в названии, подчёркивая оптимизацию под Ryzen с 3D V-Cache — процессоры, где оперативная обратная связь памяти и минимальные задержки при доступе к кешу особенно важны.

Инженерный компромисс

Главный компромисс Gigabyte X870E Eagle X3D WiFi7 — один слот PCIe 5.0 M.2 против двух у старших моделей на X870E. Gigabyte сознательно оставила три оставшихся M.2 на PCIe 4.0 x4, что снижает стоимость трассировки и упрощает тепловое решение. Для большинства пользователей это незаметно: PCIe 5.0 NVMe сегодня дороже PCIe 4.0 аналогов, и второй такой слот используется редко.

Второй компромисс — четыре порта SATA. Для систем с несколькими механическими дисками или 2,5" SSD в качестве архивного хранилища этого числа портов хватает, но без запаса. Если в планах более пяти накопителей — стоит рассматривать плату со встроенным контроллером на PCIe-слот или сразу закладывать SATA-карту в конфигурацию.

Взгляд с другой стороны

Контраргумент. За схожие деньги можно взять плату с двумя слотами PCIe 5.0 M.2 или более мощной VRM — тогда зачем Eagle X3D WiFi7?

Когда валиден. Если вы планируете использовать два накопителя PCIe 5.0 одновременно (например, в RAID 0 для рабочей станции с потоковой обработкой видео), или разгонять Ryzen 9 до предела с нестандартными настройками питания — тогда конкуренты с более мощной VRM или двумя PCIe 5.0 M.2 слотами объективно лучше.

Ответ. Для геймера, разработчика или домашнего пользователя с одним PCIe 5.0 NVMe, Wi-Fi 7 и USB4 потребностями — Gigabyte X870E Eagle X3D WiFi7 закрывает все задачи без переплаты за функции, которые не будут использованы. Если нужны два PCIe 5.0 M.2 — смотрите на ASRock X870E Taichi или ASUS ROG Crosshair X870E.

Ошибки и их цена

1) Установить все модули памяти DDR5 в первый и третий слот вместо второго и четвёртого — двухканальный режим не активируется, реальная производительность падает на 20–30% по пропускной способности памяти, что критично для Ryzen с 3D V-Cache.

2) Не обновить BIOS перед установкой свежего Ryzen — плата может не определить процессор, если прошивка устарела. Q-Flash Plus решает это заранее: достаточно скачать актуальный BIOS с сайта Gigabyte и обновить без процессора.

3) Подключить мощный воздушный башенный кулер без дополнительной опоры — на AM5 давление тяжёлых кулеров без усиленной подложки может деформировать текстолит при транспортировке. Убедитесь, что в комплекте с кулером есть backplate под AM5.

Совет от редакции FormulaTV: «При первом запуске системы войдите в BIOS и активируйте профиль EXPO для планок памяти — по умолчанию DDR5 стартует на базовой частоте JEDEC (4800 МГц), что значительно ниже оплаченного потенциала комплекта. Включение EXPO занимает 30 секунд и даёт реальный прирост в играх на процессорах Ryzen 7000/9000».
