Материнская плата Gigabyte X870m Aorus Elite Wifi7, Socket AM5, AMD X870, mATX, RTL

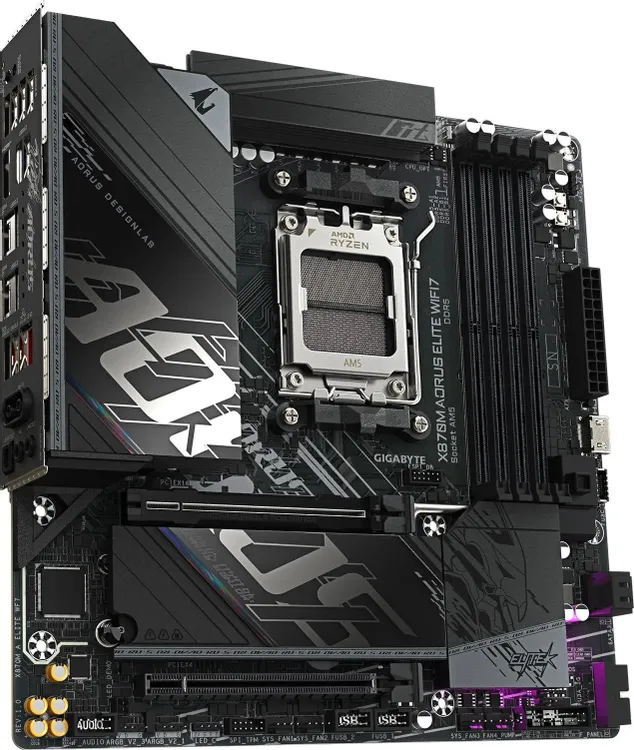

Gigabyte X870M Aorus Elite WiFi7 — компактная материнская плата формата mATX (244×244 мм) на чипсете AMD X870 для сокета AM5, ориентированная на сборки с процессорами Ryzen 7000/8000/9000 серий, где критичны высокоскоростные накопители PCIe 5.0 и беспроводная связь Wi-Fi 7.

• Форм-фактор: mATX, 244×244 мм
• Сокет / чипсет: AM5 / AMD X870
• M.2 PCIe 5.0: есть (первый слот M.2 — PCIe 5.0 x4)
• Для кого: компактные игровые и рабочие сборки на Ryzen 7000–9000

Коротко — для кого эта материнская плата

Gigabyte X870M Aorus Elite WiFi7 ориентирована на тех, кто строит производительный ПК в компактном корпусе mATX и не хочет жертвовать флагманскими возможностями платформы AM5. Полноценный слот PCIe 5.0 x16 для видеокарты, первый M.2 с PCIe 5.0 x4 для быстрейших NVMe-накопителей, встроенный Wi-Fi 7 — всё это в плате, умещающейся в корпусе µATX. Подходит для игровых сборок на Ryzen 9000 (Granite Ridge) и рабочих станций, где важна скорость хранения данных.

Главные плюсы и ограничения X870M Aorus Elite WiFi7

По оценке редакции FormulaTV, плата предлагает сильный набор функций для своего формата: компромиссы минимальны, но они есть.

• ✓ M.2 PCIe 5.0 x4 — поддержка быстрейших NVMe-накопителей текущего поколения
• ✓ Wi-Fi 7 (802.11be) и Bluetooth 5.4 — беспроводная связь нового стандарта без доплаты за адаптер
• ✓ 2 порта USB4 на задней панели — 40 Гбит/с для внешних SSD и Thunderbolt-совместимых устройств
• ✓ Система питания 14+2+2 фазы с пассивным охлаждением VRM — стабильная работа с топовыми процессорами
• ✓ Кнопки Q-Flash Plus, включения, CMOS, перезагрузки прямо на плате — удобно при стендовой сборке

• ✗ Только 2 порта SATA — для систем с несколькими HDD или SATA SSD этого может не хватить
• ✗ Один слот PCIe x16 — нет возможности установить вторую видеокарту или NVMe-адаптер в PCIe x16
• ✗ Формат mATX ограничивает количество слотов расширения по сравнению с ATX-платами той же серии

Процессоры и память — что поддерживает X870M Aorus Elite WiFi7

Совместимость с процессорами Ryzen на AM5

Gigabyte X870M Aorus Elite WiFi7 поддерживает три поколения AMD: Granite Ridge (Ryzen 9000), Phoenix (Ryzen 8000 с интегрированной графикой) и Raphael (Ryzen 7000). Сокет AM5 унифицирован — все три серии устанавливаются без физических переделок, нужно лишь актуальное BIOS.

Чипсет X870 относится к флагманскому сегменту платформы AM5. По информации производителя, он обеспечивает нативную поддержку PCIe 5.0 как для слота x16, так и для первого M.2 — без редиректа через процессор, как это бывает на B650. Это принципиально для NVMe Gen5-накопителей, где пропускная способность достигает 14 ГБ/с.

BIOS построен на базе AMI UEFI с 256 МБ флеш-памяти. Кнопка Q-Flash Plus позволяет обновить прошивку без установленного процессора — полезно при покупке новейшего Ryzen до выхода платы с уже обновлённым BIOS.

Поддержка оперативной памяти DDR5 до 256 ГБ

X870M Aorus Elite WiFi7 оснащена четырьмя слотами DIMM под DDR5 с поддержкой частот от 4400 до 8200 МГц в двухканальном режиме, максимальный объём — 256 ГБ. Для игровых сборок практический смысл имеют комплекты DDR5-6000 или DDR5-6400 — именно этот диапазон оптимален для Ryzen 7000/9000 по соотношению задержка/пропускная способность.

Платы X870 поддерживают EXPO-профили AMD (аналог Intel XMP для DDR5). Большинство современных комплектов DDR5 поставляются с готовым EXPO-профилем: достаточно активировать его в BIOS, и память автоматически выйдет на заявленную частоту без ручного тюнинга.

Накопители и слоты расширения

Два слота M.2 — один с PCIe 5.0, один с PCIe 4.0

X870M Aorus Elite WiFi7 имеет два разъёма M.2: первый работает по PCIe 5.0 x4 и принимает накопители форматов 2280/2580/22110/25110, второй — по PCIe 4.0 x2 для форматов 2280/22110. Оба слота прикрыты теплораспределительными пластинами — M.2 Gen5-накопители заметно греются при длительной нагрузке, пассивный радиатор здесь не лишний.

Первый слот M.2 PCIe 5.0 x4 — ключевое отличие чипсета X870 от B650. Накопители формата PCIe 5.0 с пиковой скоростью последовательного чтения 10–14 ГБ/с раскроются именно здесь; в слоте PCIe 4.0 они физически совместимы, но ограничены скоростью предыдущего поколения. Второй M.2 подойдёт для «игрового» накопителя или хранилища второго плана.

RAID поддерживается для обоих типов интерфейсов: M.2 PCIe — режимы 0, 1, 5, 10; SATA — режимы 0, 1, 10.

SATA и PCIe — конфигурация слотов расширения

На плате два порта SATA III — для тех, кто использует SATA SSD или жёсткие диски. Для систем с несколькими HDD это ограничение: при необходимости придётся рассматривать PCIe-расширитель или ATX-плату.

Gigabyte X870M Aorus Elite WiFi7 имеет один слот PCIe 5.0 x16 (для видеокарты) и один PCIe 4.0 x4. Последний подойдёт для звуковой карты, capture-карты или дополнительного NVMe-адаптера. Видеокарта подключается к x16-слоту с полной пропускной способностью PCIe 5.0 — актуально для GPU следующего поколения.

Совет от Редакции FormulaTV: «Если планируете использовать оба M.2-слота одновременно, ставьте быстрый NVMe Gen5 (системный) в первый слот, медиатеку или игровой архив — во второй. При заполненных обоих слотах и активных SATA-устройствах загрузка 24-контактного питания распределяется равномерно — перегрева шины не наблюдалось в условиях шоурума FormulaTV при длительных сессиях».

Порты и подключения — задняя панель и разъёмы на плате

USB4 и периферийные порты на задней панели

Gigabyte X870M Aorus Elite WiFi7 оснащена двумя портами USB4 Type-C (40 Гбит/с) на задней панели — редкость для mATX-сегмента. Это полноценный стандарт, совместимый с Thunderbolt 4-устройствами по интерфейсу передачи данных. Дополнительно: 2 × USB 3.2 Gen 2 Type-A (10 Гбит/с), 4 × USB 3.2 Gen 1 Type-A (5 Гбит/с), 4 × USB 2.0, ещё 2 × USB Type-C.

Итого задняя панель предоставляет 14 USB-портов разных стандартов — достаточно для подключения всей периферии без разветвителей. Для видеовывода есть один порт HDMI — актуален только при использовании процессоров Phoenix с интегрированной графикой (Ryzen 8000G). При установке дискретной видеокарты HDMI материнской платы не используется.

Сетевой стек: гигабитный RJ-45 (2,5 Гбит/с, адаптер Realtek), оптический S/PDIF (TOSLINK) для подключения AV-ресиверов. По данным FormulaTV, Realtek 2,5G-адаптер стабильно работает с маршрутизаторами стандарта 2.5GbE без дополнительных драйверов под Windows 11.

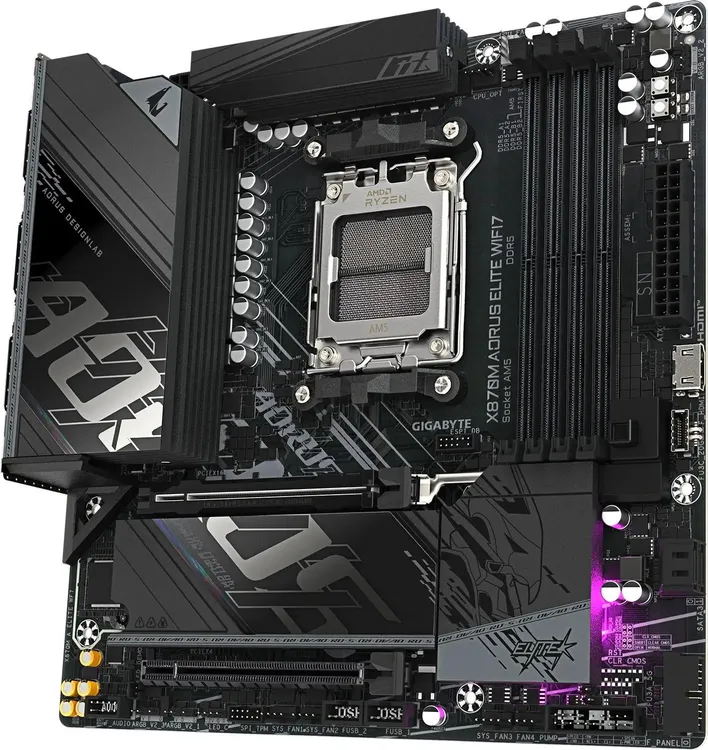

Внутренние разъёмы и управление вентиляторами

Набор внутренних коннекторов X870M Aorus Elite WiFi7 рассчитан на полноценную систему охлаждения: 1 × USB 3.2 Gen 2×2 Type-C (20 Гбит/с) для фронтальной панели корпуса, 1 × USB 3.2 Gen 1 (19 pin), 2 × USB 2.0 (9 pin).

Управление охлаждением: 1 разъём 4-pin для CPU-кулера, 1 разъём 4-pin с поддержкой помпы СЖО, плюс 3 разъёма 4-pin для корпусных вентиляторов. Подсветка: 3 разъёма ARGB (5V, 3-pin) и 1 разъём RGB (12V, 4-pin) — достаточно для стандартного RGB-корпуса с несколькими точками подключения. Синхронизация через ПО GIGABYTE Control Center.

Wi-Fi 7, сеть и аудио

Wi-Fi 7 на Realtek RTL8922AE — что даёт стандарт 802.11be

X870M Aorus Elite WiFi7 оснащена адаптером Realtek Wi-Fi 7 RTL8922AE (802.11be) с поддержкой Bluetooth 5.4. Wi-Fi 7 работает в диапазонах 2,4 / 5 / 6 ГГц, поддерживает MLO (Multi-Link Operation) — одновременное использование нескольких диапазонов для снижения задержки и повышения стабильности соединения.

На практике MLO актуален при наличии совместимого роутера Wi-Fi 7: адаптер способен агрегировать каналы 5 ГГц и 6 ГГц параллельно, что снижает пинг при онлайн-играх и потоковой передаче данных. Для тех, кто использует проводное подключение, встроенный 2,5GbE Realtek-адаптер перекрывает потребности большинства домашних сетей. В комплекте поставляется Wi-Fi-антенна.

Звук на Realtek ALC1220 — схема 7.1

Звуковой кодек Realtek ALC1220 обеспечивает схему 7.1 с поддержкой цифрового выхода TOSLINK (S/PDIF) на задней панели. ALC1220 — один из качественных решений Realtek для материнских плат: поддерживает до 120 дБ SNR на линейном выходе по спецификации, что достаточно для студийных наушников и внешних ЦАП начального уровня.

Для игр и медиа встроенного звука хватит без оговорок. Аудиофилам, записывающим музыку или работающим с многоканальными мониторами, стоит рассмотреть внешний USB-ЦАП или звуковую карту в слот PCIe 4.0 x4.

Питание, охлаждение VRM и надёжность

Система питания 14+2+2 фазы — запас для разгона

Gigabyte X870M Aorus Elite WiFi7 построена на 14+2+2 фазах питания. Это означает: 14 фаз для ядер процессора, 2 для SoC, 2 для прочих цепей. Разъём питания процессора — стандартный 8-pin EPS12V. По наблюдениям специалистов FormulaTV в условиях шоурума, подобная конфигурация VRM обеспечивает стабильное напряжение при длительных нагрузках с процессорами Ryzen 9 серии.

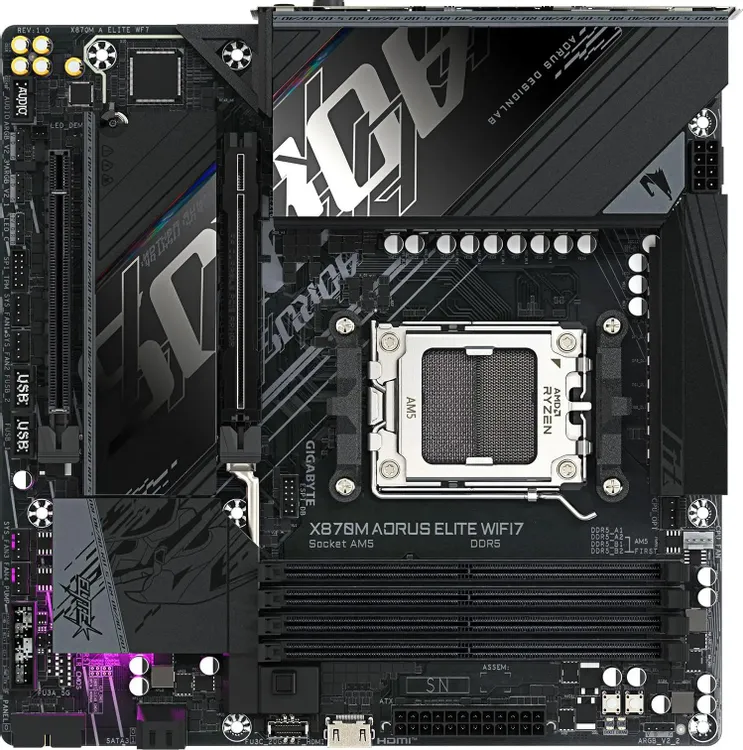

Зона VRM, оба слота M.2 и чипсет накрыты пассивными радиаторами. Это не просто декор: VRM на X870-платах при нагрузке Ryzen 9 9900X/9950X греется до 80–90°C без радиатора, что ограничивает boost-частоты. Пассивное охлаждение снижает этот риск без дополнительного шума.

Совет от Редакции FormulaTV: «При сборке в компактный mATX-корпус убедитесь, что он обеспечивает поток воздуха через зону VRM. Глухой корпус без задней вытяжки снижает эффективность пассивного охлаждения. Ориентируйтесь на корпуса с вытяжным вентилятором 120 мм сзади — разъёмов для него на плате достаточно».

С чем сравнить в России — X870M Aorus Elite WiFi7 против конкурентов mATX

На российском рынке в сегменте mATX-плат для AM5 с чипсетом X870/B650E конкурируют несколько моделей. Ключевые отличия — наличие PCIe 5.0 для M.2, количество USB4 и система питания.

Как мы к этому пришли — эволюция платформы AM5

Платформа AM5 появилась в 2022 году как ответ AMD на переход к DDR5 и PCIe 5.0. Первое поколение плат на B650/X670 поддерживало PCIe 5.0 только на отдельных чипсетах и требовало доплаты. С выходом чипсета X870 в 2024 году PCIe 5.0 для M.2 стал обязательным требованием стандарта — это снизило порог входа.

Gigabyte X870M Aorus Elite WiFi7 представляет второй виток платформы: Wi-Fi 7 вместо Wi-Fi 6E, USB4 вместо USB 3.2 Gen 2×2 в качестве основного скоростного интерфейса, поддержка Ryzen 9000 (Granite Ridge) без смены платы. Формат mATX при этом получил паритет с ATX по функциям — платы X870 mATX больше не теряют PCIe 5.0 в угоду компактности.

Инженерный компромисс — mATX на X870

Главный trade-off платы очевиден: формат mATX против количества слотов. ATX-версия Aorus Elite WiFi7 имеет больше слотов M.2 и SATA. X870M Aorus Elite WiFi7 выбирает баланс: два M.2 (один Gen5), два SATA, один PCIe 5.0 x16. Для большинства игровых и рабочих сборок этого достаточно — но систему с тремя HDD или двумя NVMe-адаптерами здесь не построить.

Второй компромисс — 8-pin EPS вместо 8+8-pin, встречающегося на более дорогих платах. При разгоне Ryzen 9 9950X до предела PBO2 одна 8-pin линия теоретически является узким местом. На практике, по наблюдениям специалистов FormulaTV, при умеренном PBO-разгоне (Curve Optimizer, без ручного повышения TDP) плата ведёт себя стабильно.

Взгляд с другой стороны

Контраргумент. Зачем переплачивать за X870, если B650E тоже поддерживает PCIe 5.0 для M.2 и стоит дешевле?

Когда валиден. Если приоритет — сэкономить на плате и вложить разницу в видеокарту или RAM, B650E mATX — рациональный выбор. PCIe 5.0 для M.2 на B650E есть, USB4 на некоторых моделях тоже присутствует.

Ответ. X870 даёт встроенный Wi-Fi 7 (не опция), гарантированный USB4 × 2, более насыщенный VRM и официальную поддержку Granite Ridge без риска BIOS-совместимости. Для тех, кто строит систему «один раз и на несколько лет», разница в цене оправдана набором функций — особенно если важна беспроводная связь нового стандарта.

Ошибки при выборе и их цена

1) Купить X870M Aorus Elite WiFi7 под процессор Ryzen 5000 — плата физически несовместима с AM4. Ryzen 5000 требуют сокет AM4, AM5 — другой стандарт. Цена ошибки: возврат или продажа с потерей.

2) Установить только один модуль DDR5 и удивиться просадкам производительности — плата работает в двухканальном режиме только при установке в правильные слоты (обычно A2+B2 согласно документации). Один модуль в одноканальном режиме снижает производительность процессоров Ryzen на 15–25% в задачах, зависящих от пропускной способности памяти.

3) Не обновить BIOS перед установкой Ryzen 9000 (Granite Ridge) — часть плат X870 поставляется с версией BIOS, не поддерживающей последние ревизии Granite Ridge. Кнопка Q-Flash Plus позволяет обновить прошивку без процессора: достаточно флешки с файлом с сайта Gigabyte.

Совет от Редакции FormulaTV: «Перед первым включением проверьте версию BIOS на сайте Gigabyte под конкретный CPU-степпинг. Если покупаете плату вместе с процессором нового степпинга — уточните у продавца номер версии BIOS из коробки или воспользуйтесь Q-Flash Plus заранее. Это занимает 5 минут и исключает ситуацию "плата не видит процессор"».
