Материнская плата Gigabyte Z790 D, Socket LGA 1700, Intel Z790, ATX, RTL

Gigabyte Z790 D — материнская плата формата ATX на сокете Socket LGA 1700 с чипсетом Intel Z790, поддерживающая процессоры Alder Lake, Raptor Lake и Raptor Lake Refresh с памятью DDR5 до 192 ГБ и разгоном до 7600 МГц.

• Чипсет: Intel Z790, Socket LGA 1700
• Память: DDR5, 4 слота DIMM, до 192 ГБ, до 7600 МГц
• Хранилище: 3 × M.2 (PCIe 4.0), 4 × SATA, RAID 0/1/5/10
• Для кого: сборка рабочей станции / игрового ПК на Intel Core 12–14 поколений

Коротко — для кого эта материнская плата

Gigabyte Z790 D — практичная плата начального сегмента Z790, которая даёт полный набор возможностей чипсета: PCIe 5.0 для видеокарты, три слота M.2 на PCIe 4.0, DDR5 и сетевой адаптер 2.5 Гбит/с. Основная аудитория — сборщики производительного ПК на Intel 12–14-го поколений, которым важна функциональность без переплаты за подсветку и премиальный аудиотракт.

Главные плюсы и ограничения Gigabyte Z790 D

Плата предлагает сбалансированную конфигурацию для массового сегмента Z790: три M.2 слота и разгонный потенциал DDR5 — при разумной цене.

• ✓ Три слота M.2 (все PCIe 4.0), один с поддержкой формата 22110 — для длинных Enterprise-SSD
• ✓ DDR5 до 7600 МГц и до 192 ГБ — запас на несколько лет апгрейда памяти
• ✓ PCIe 5.0 x16 для видеокарты — совместим с актуальными и будущими GPU
• ✓ Кнопка Q-Flash Plus для обновления BIOS без установленного процессора

• ✗ Нет Wi-Fi и Bluetooth на борту — беспроводная связь потребует отдельного адаптера
• ✗ Только 3 разъёма для корпусных вентиляторов (4 pin) — для систем с 4+ вентиляторами потребуется PWM-хаб
• ✗ Фазы питания 12+1+1 — достаточно для Core i9, но без запаса для экстремального разгона

Процессор, память и разгон — что реально поддерживает плата

Совместимость процессоров Gigabyte Z790 D с поколениями Intel Core

Gigabyte Z790 D поддерживает процессоры Intel в сокете LGA 1700: Alder Lake (12-е поколение), Raptor Lake (13-е) и Raptor Lake Refresh (14-е). Это означает, что плата актуальна для всей линейки от Core i3 до Core i9 этих поколений без ограничений по TDP на уровне платы — разъём питания процессора выполнен по схеме 8pin + 8pin, что обеспечивает достаточный ток для флагманских CPU. По данным обзора FormulaTV, подсистема питания 12+1+1 фаз с радиаторами на зоне VRM справляется с Core i7 в длительной нагрузке без троттлинга.

Чипсет Z790 — старший в линейке Intel 700-й серии — открывает полный доступ к разгону процессора и памяти. В сравнении с B760 и H770 именно Z790 позволяет изменять множитель CPU и тонко настраивать подсистему питания через UEFI AMI BIOS с флеш-памятью 256 МБ.

DDR5 до 7600 МГц и 192 ГБ — практический потолок платформы

Gigabyte Z790 D оснащена четырьмя слотами DIMM формата DDR5 в двухканальном режиме с официальной поддержкой частот до 7600 МГц и максимальным объёмом 192 ГБ. На практике это означает, что плата позволяет установить как базовые комплекты DDR5-4800, так и разогнанные наборы с XMP-профилями до 7600 МГц. По информации производителя, поддержка Intel XMP 3.0 активируется через BIOS без ручной настройки таймингов.

192 ГБ — потолок платформы LGA 1700 при использовании модулей по 48 ГБ. Для большинства игровых и рабочих сценариев достаточно 32–64 ГБ, однако запас актуален для видеомонтажа, 3D-рендеринга и виртуализации.

Совет от редакции FormulaTV: «При разгоне DDR5 выше 6000 МГц рекомендуем активировать режим Gear 2 в BIOS — он снижает нагрузку на контроллер памяти процессора и улучшает стабильность при высоких частотах, хотя незначительно увеличивает латентность. Для повседневных задач и игр этот компромисс практически незаметен.»

Слоты расширения и накопители — три M.2 и PCIe 5.0

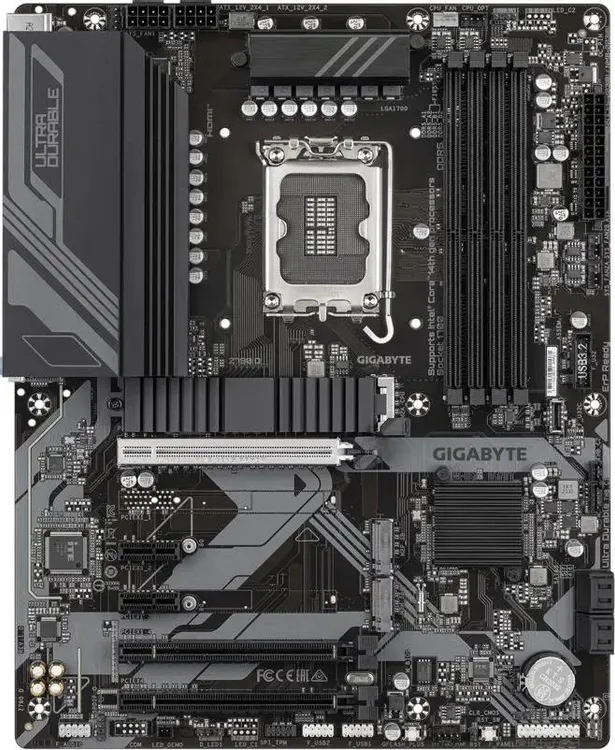

PCIe 5.0 x16 и конфигурация слотов расширения Gigabyte Z790 D

Gigabyte Z790 D предоставляет один слот PCIe 5.0 x16 для видеокарты, один слот PCIe 4.0 x4 и один слот PCIe 3.0 x1. Слот PCIe 5.0 x16 обеспечивает пропускную способность 128 Гбит/с — достаточно для любой современной видеокарты, включая NVIDIA RTX 5000-й серии и AMD RX 9000-й серии. Слот PCIe 4.0 x4 удобен для установки звуковой карты, сетевого адаптера или карты захвата видео.

Слот PCIe 3.0 x1 ограничен пропускной способностью 8 Гбит/с — подходит для простых расширений (USB-карты, дополнительные SATA-контроллеры), но не для высокоскоростных устройств.

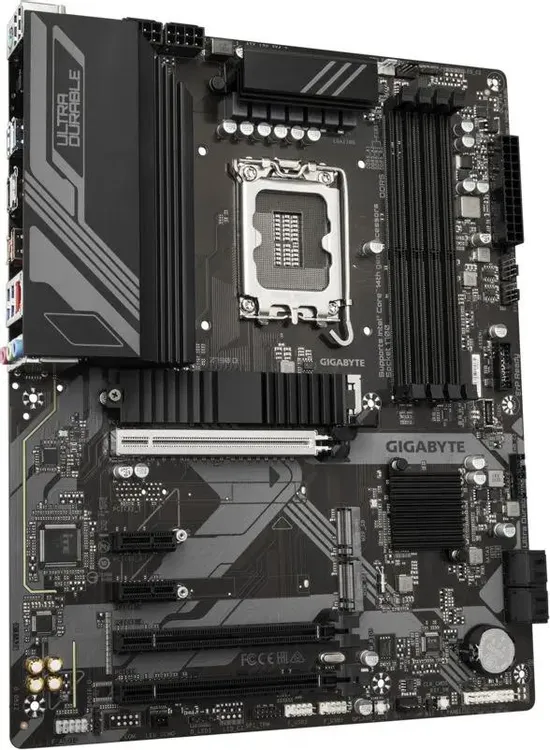

Три слота M.2 и четыре SATA — конфигурация накопителей

Gigabyte Z790 D располагает тремя разъёмами M.2 и четырьмя портами SATA с поддержкой RAID 0, 1, 5 и 10. Первый M.2 поддерживает форматы 2280 и 22110 (PCIe 4.0 x4) — под длинные NVMe-накопители корпоративного класса. Второй и третий M.2 — формат 2280: один только PCIe 4.0 x4, третий — SATA или PCIe 4.0 x4 на выбор.

По данным обзора FormulaTV, один из слотов M.2 прикрыт пассивным термопадом — это снижает температуру накопителя при длительной нагрузке без дополнительных затрат. RAID-массив из двух NVMe-дисков (режим 0) даёт последовательную скорость чтения свыше 14 Гбайт/с на PCIe 4.0 x4.

Совет от редакции FormulaTV: «Если в системе планируется два NVMe-накопителя и несколько SATA-дисков, устанавливайте ОС на первый M.2 (2280/22110, PCIe 4.0 x4) — он не делит полосу пропускания с портами SATA в типичных конфигурациях. Третий слот M.2 при переключении в режим SATA занимает один из четырёх SATA-портов, что важно учитывать при планировании хранилища.»

Задняя панель и подключаемость — USB, сеть и видеовыходы

USB-порты задней панели Gigabyte Z790 D

На задней панели Gigabyte Z790 D установлено 8 USB-портов: 1 × USB 3.2 Gen 2 Type-A (10 Гбит/с), 1 × USB 3.2 Gen 2 Type-C (10 Гбит/с), 4 × USB 3.2 Gen 1 Type-A (5 Гбит/с) и 2 × USB 2.0 (480 Мбит/с). Этого набора достаточно для одновременного подключения клавиатуры, мыши, внешнего SSD, веб-камеры и периферии без USB-хаба.

Внутри корпуса предусмотрены ещё 1 × USB 3.2 Gen 1 (19-pin), 2 × USB 2.0 (9-pin) и 1 × USB 3.2 Gen 1 Type-C — для подключения портов на передней панели корпуса. По информации производителя, суммарно это до 13 USB-устройств без внешних хабов.

Сеть 2.5 Гбит/с, видеовыходы и аудио Gigabyte Z790 D

Gigabyte Z790 D оснащена сетевым адаптером 2.5 Гбит/с с портом RJ-45 — стандарт, достаточный для домашних роутеров последнего поколения и NAS-хранилищ с агрегацией каналов. Wi-Fi на плате отсутствует.

Видеовыходы задней панели — 1 × HDMI и 1 × DisplayPort — предназначены для работы со встроенной графикой процессоров Intel с iGPU. При установке дискретной видеокарты эти выходы, как правило, не задействованы. Звуковая подсистема построена на чипе Realtek с поддержкой схемы 7.1 — достаточно для подключения наушников и акустики 2.0/2.1 через аналоговый выход.

С чем сравнить Gigabyte Z790 D в России?

В сегменте плат на Intel Z790 для сокета LGA 1700 Gigabyte Z790 D конкурирует с аналогами от ASUS и MSI. Ключевые отличия — количество M.2 слотов, наличие Wi-Fi и фазы питания.

Как складывалась платформа LGA 1700 и что изменил Z790

Платформа LGA 1700 стартовала в 2021 году вместе с Alder Lake и чипсетами 600-й серии. Intel Z790 появился в 2022 году как развитие Z690 — с расширенным числом высокоскоростных линий PCIe 4.0 для накопителей и большим числом портов USB 3.2. Практически всё поколение Raptor Lake (13-е) и Raptor Lake Refresh (14-е) работает на той же платформе без замены платы.

Gigabyte Z790 D занимает нижнюю позицию в продуктовой линейке Z790 от GIGABYTE — без RGB-подсветки корпуса платы и без встроенного Wi-Fi, но с полным набором функций чипсета. Для тех, кто переходит с DDR4-системы на LGA 1200 или AM4, Z790 D — один из наиболее доступных способов перейти на DDR5 с сохранением масштабируемости.

Инженерный компромисс — что пришлось упростить

Главный trade-off Gigabyte Z790 D — отсутствие Wi-Fi и Bluetooth при сохранении всех ключевых возможностей Z790. GIGABYTE позиционирует плату для сборок с проводным подключением, где беспроводные интерфейсы избыточны. Если рабочее место далеко от роутера и прокладка кабеля невозможна — потребуется PCIe-адаптер или USB-донгл, что съедает один из слотов расширения.

Второй компромисс — три разъёма для корпусных вентиляторов (4 pin) вместо четырёх и более, характерных для плат среднего сегмента. В корпусах с 4–6 вентиляторами понадобится PWM-разветвитель. Это не критично, но важно учитывать при выборе корпуса.

Взгляд с другой стороны

Контраргумент. За сопоставимые деньги можно рассмотреть плату на B760 с Wi-Fi — функционально для большинства пользователей разница минимальна, а отсутствие разгона процессора некритично при покупке не-K модели.

Когда валиден. Если в сборке используется Core i5-12400 или i5-13400F без разгона, а проводной интернет недоступен — B760 с Wi-Fi действительно рациональнее. Разгонный потенциал Z790 раскрывается только с K/KF-процессорами.

Ответ. Gigabyte Z790 D оправдана при выборе Core i7-K или Core i9, при планировании разгона DDR5, при наличии проводного подключения и потребности в трёх слотах M.2 одновременно. Для бюджетных сборок без K-процессора и с Wi-Fi — смотрите B760.

Типичные ошибки при сборке на Gigabyte Z790 D

1) Установка DDR4 вместо DDR5 — платформа Z790 D поддерживает исключительно DDR5. Модули DDR4 физически несовместимы (разный ключ у разъёма). Ошибка на этапе покупки памяти означает возврат и потерю времени.

2) Игнорирование обновления BIOS перед установкой Raptor Lake Refresh — часть плат Z790 поставляется с BIOS, не поддерживающим 14-е поколение из коробки. Кнопка Q-Flash Plus позволяет обновить прошивку с USB-накопителя без процессора в сокете — используйте её до первого запуска системы.

3) Подключение только одного кабеля питания CPU — плата требует два разъёма 8-pin EPS12V. Использование одного кабеля при работе с Core i7/i9 в режиме нагрузки приводит к нестабильной работе и снижению производительности. Убедитесь, что блок питания имеет два соответствующих разъёма.
