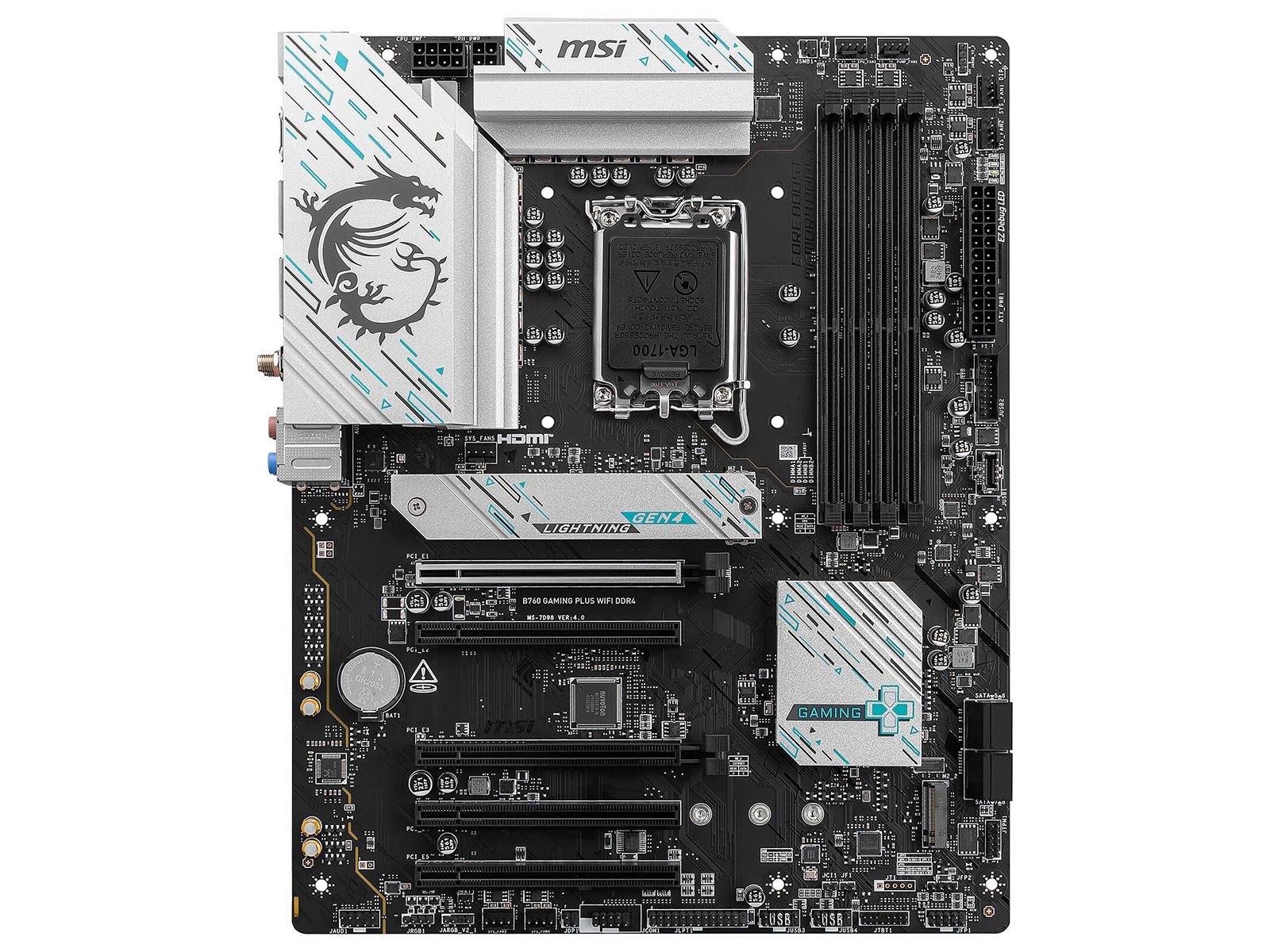

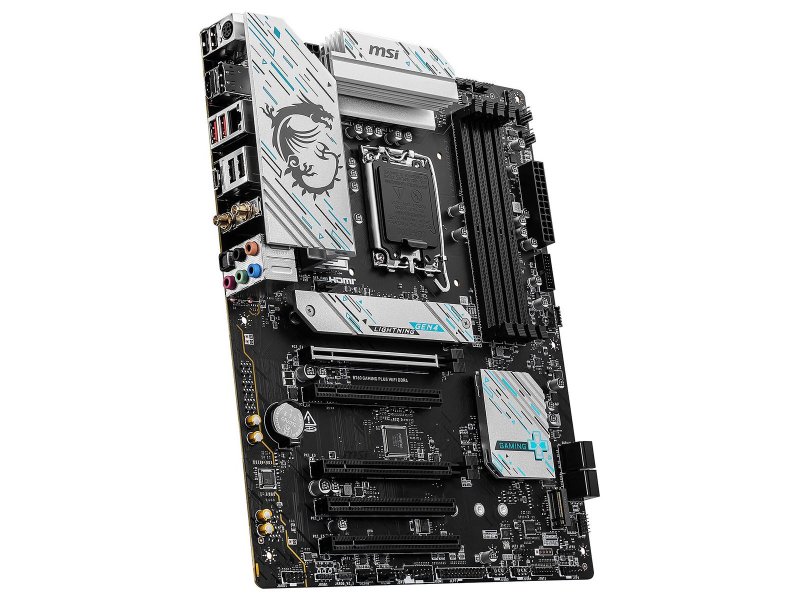

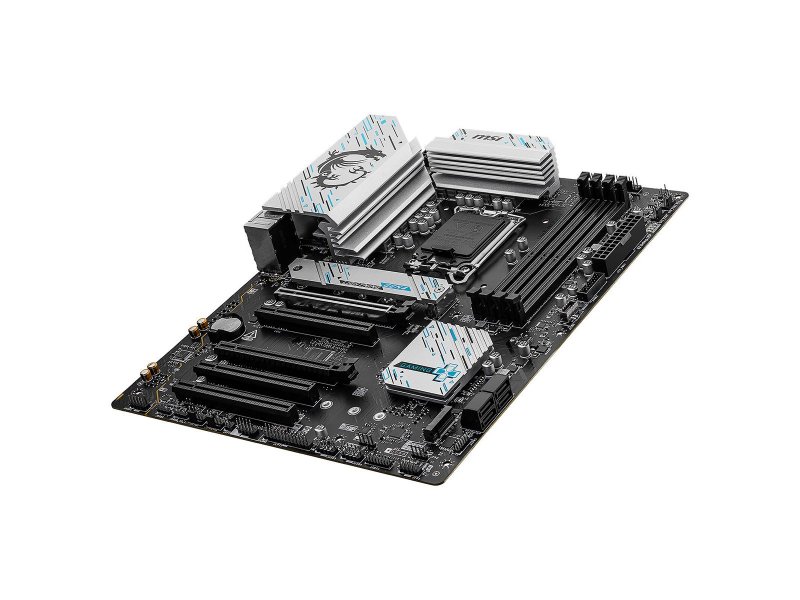

Материнская плата MSi B760 Gaming Plus Wifi, Socket LGA 1700, Intel B760, ATX, RTL

MSI B760 Gaming Plus WiFi — материнская плата форм-фактора mATX на чипсете Intel B760 для сокета Socket LGA 1700, совместимая с процессорами поколений Alder Lake, Raptor Lake и Raptor Lake Refresh, с поддержкой DDR4 до 128 ГБ и беспроводным модулем Wi-Fi 6E.

• Чипсет и сокет: Intel B760, Socket LGA 1700
• Память: DDR4, 4 слота, до 128 ГБ, 2133–5333 МГц
• Беспроводная связь: Wi-Fi 6E (802.11ax), Bluetooth 5.3
• Для кого: сборка игрового или рабочего ПК на Intel 12–14-го поколения в компактном корпусе mATX

Коротко — для кого эта материнская плата

MSI B760 Gaming Plus WiFi подходит для сборки производительного игрового или домашнего рабочего ПК на базе процессоров Intel 12-го, 13-го и 14-го поколений без необходимости переплачивать за топовый чипсет Z790. Плата закрывает большинство потребностей: два слота M.2, четыре SATA, Wi-Fi 6E, 2,5-гигабитная сеть и 12-фазная подсистема питания обеспечивают стабильную работу даже с энергоёмкими процессорами класса Core i7/i9 в рамках лимитов B760.

Главные плюсы и ограничения MSI B760 Gaming Plus WiFi

Плата предлагает выверенный набор функций для сборки среднего-высокого уровня — без избыточных компромиссов и без излишеств, характерных для Z-серии.

• ✓ Wi-Fi 6E (802.11ax) и Bluetooth 5.3 в комплекте — антенны включены в коробку, дополнительных трат нет
• ✓ 12+1+1 фаз питания с пассивным охлаждением зоны VRM — достаточно для Core i9-13900 без дросселирования
• ✓ Два слота M.2 (PCIe 4.0 x4) + четыре SATA с поддержкой RAID 0/1/5/10 — гибкая конфигурация хранилища
• ✓ Поддержка DDR4 до 5333 МГц XMP — совместимость с уже купленными быстрыми комплектами памяти

• ✗ Чипсет B760 не поддерживает разгон процессора — для оверклокинга нужна плата Z790
• ✗ Только DDR4, не DDR5 — ограничивает перспективы на новые наборы памяти
• ✗ Форм-фактор mATX (244×244 мм) — не подойдёт для корпусов, рассчитанных только под ATX

Питание, VRM и совместимость с процессорами

Какие процессоры поддерживает MSI B760 Gaming Plus WiFi

MSI B760 Gaming Plus WiFi поддерживает процессоры Intel Alder Lake (12-е поколение), Raptor Lake (13-е поколение) и Raptor Lake Refresh (14-е поколение) с сокетом LGA 1700. Это означает совместимость с линейкой от бюджетных Core i3 до старших Core i9 включительно. Разъём питания процессора — 8 pin + дополнительный 4 pin: оба желательно подключить при использовании Core i7 и выше, чтобы обеспечить стабильное питание при нагрузке.

Подсистема питания — хватит ли для мощных CPU

Плата оснащена схемой питания 12+1+1 фаз с пассивным охлаждением зоны VRM. По данным наблюдений специалистов FormulaTV в условиях шоурума, радиаторы VRM остаются в допустимом температурном диапазоне при работе с Core i7-13700 при стандартных настройках энергопотребления. Для Core i9-13900K с разблокированным лимитом мощности рекомендуется обеспечить дополнительный воздушный поток в зоне VRM через корпусной вентилятор. Ограничения чипсета B760 по разгону процессора при этом сохраняются независимо от питания.

Память — DDR4 до 128 ГБ и поддержка XMP

Конфигурации памяти и максимальная частота на MSI B760 Gaming Plus WiFi

MSI B760 Gaming Plus WiFi оснащена четырьмя слотами DIMM для DDR4 с поддержкой двухканального режима и частот от 2133 до 5333 МГц через XMP-профили. Максимальный объём — 128 ГБ (4 × 32 ГБ). Для игровых сборок оптимальны два модуля в двухканальном режиме: по информации производителя MSI, заполнение слотов A2+B2 обеспечивает корректный запуск XMP без ручной настройки таймингов. Четыре занятых слота при высоких частотах (4800+ МГц) могут потребовать ручной коррекции субтаймингов для стабильности.

Совет от Редакции FormulaTV: «Если вы планируете разгон памяти через XMP до 5000+ МГц, начинайте с двух модулей в слотах A2 и B2 — при четырёх заполненных слотах нагрузка на контроллер памяти процессора выше, и часть XMP-профилей требует ручной правки таймингов. Это актуально именно для чипсета B760, где BCLK заблокирован.»

Хранилище — M.2 и SATA на MSI B760 Gaming Plus WiFi

Два слота M.2 и четыре SATA — как распределить накопители

MSI B760 Gaming Plus WiFi располагает двумя слотами M.2: первый поддерживает форматы 2242/2260/2280/22110 и работает в режиме PCIe 4.0 x4, второй — форматы 2242/2260/2280 с поддержкой как PCIe 4.0 x4, так и SATA. Оба слота M.2 оснащены пассивными радиаторами, включёнными в комплект. Помимо этого, доступны четыре разъёма SATA с поддержкой RAID 0, 1, 5 и 10 — для систем с несколькими жёсткими дисками или SSD форм-фактора 2,5″.

Практическая схема: NVMe SSD под операционную систему — в первый M.2 (PCIe 4.0 x4), NVMe или SATA SSD под игры — во второй M.2, HDD для медиабиблиотеки — через SATA. При таком распределении ни один интерфейс не блокируется.

Подключение и порты — задняя панель и внутренние разъёмы

Задняя панель MSI B760 Gaming Plus WiFi — USB, видео и сеть

Задняя панель MSI B760 Gaming Plus WiFi включает семь портов USB: два USB 3.2 Gen 2 Type-A (10 Гбит/с), четыре USB 2.0 Type-A и один USB 3.2 Gen 2 Type-C (10 Гбит/с). Для вывода изображения через встроенную графику процессора предусмотрены один DisplayPort и один HDMI. Сетевое подключение — гигабитный порт RJ-45 с контроллером Realtek RTL8125BG на скорости 2,5 Гбит/с. Аудио выведено через оптический выход TOSLINK (S/PDIF) и аналоговые разъёмы 3,5 мм (схема 7.1, чипсет Realtek ALC897). Также присутствует комбинированный порт PS/2.

Внутренние разъёмы и возможности расширения

На плате расположены пять 4-pin разъёмов для корпусных вентиляторов и один 4-pin разъём для кулера процессора — управление осуществляется через BIOS MSI Click BIOS 5. Для подсветки предусмотрены два разъёма ARGB (5V-D-G, 3 pin) и один RGB (12V-G-R-B, 4 pin), синхронизация — через MSI Mystic Light. Среди внутренних USB: один разъём USB 3.2 Gen 1 (19 pin), два USB 2.0 (9 pin) и один USB 3.2 Gen 1 Type-C. Нестандартно для игровых плат — присутствуют разъёмы RS-232 (COM) и LPT, что востребовано в специфических рабочих сценариях (промышленное оборудование, старая периферия).

Беспроводная связь — Wi-Fi 6E и Bluetooth 5.3

Что даёт Wi-Fi 6E в реальной домашней сети

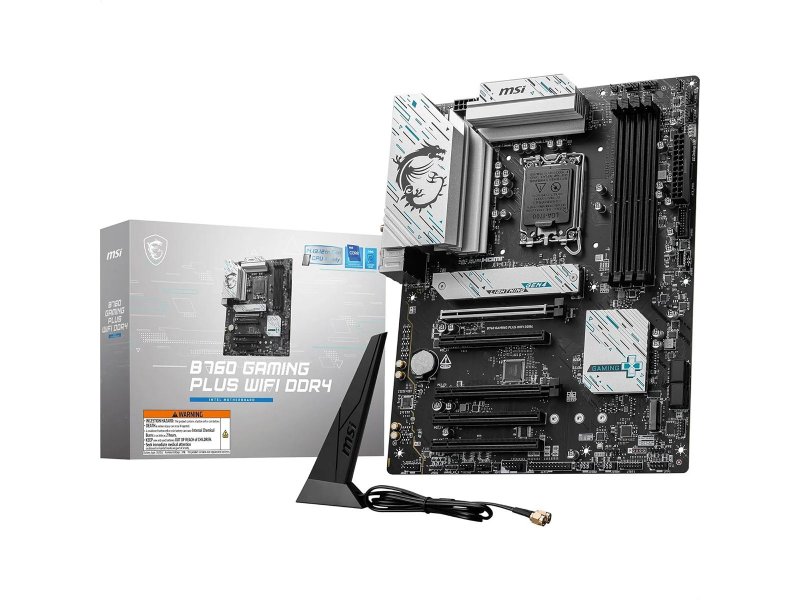

MSI B760 Gaming Plus WiFi поддерживает стандарт Wi-Fi 6E (802.11ax) с доступом к диапазону 6 ГГц — это актуально при наличии совместимого роутера (Wi-Fi 6E или Wi-Fi 7). В диапазоне 6 ГГц значительно меньше конкурирующих устройств, что снижает латентность соединения в плотно заселённых домах. Bluetooth 5.3 обеспечивает подключение гарнитур, контроллеров и периферии. Обе антенны входят в комплект и крепятся на заднюю панель без дополнительных инструментов.

Совет от Редакции FormulaTV: «Wi-Fi 6E раскрывается только с совместимым роутером. Если ваш роутер поддерживает только Wi-Fi 5 (802.11ac), плата будет работать с ним без проблем — просто на скорости Wi-Fi 5. Переход на 6 ГГц диапазон имеет смысл при одновременной замене роутера на модель с поддержкой Wi-Fi 6E.»

Дизайн, форм-фактор и варианты установки

Форм-фактор mATX — в какие корпуса встанет MSI B760 Gaming Plus WiFi

MSI B760 Gaming Plus WiFi выполнена в форм-факторе mATX с размерами 244×244 мм. Плата совместима с корпусами под mATX и полноразмерными ATX-корпусами — почти все Mid-Tower и большинство Full-Tower принимают mATX. Компактные Mini-ITX-корпуса не подойдут. Расположение слотов расширения: один PCIe 4.0 x16 (для видеокарты), один PCIe 4.0 x4 и три PCIe 3.0 x1 — достаточно для карты захвата, звуковой карты или Wi-Fi-адаптера (последний не нужен, поскольку модуль уже встроен).

С чем сравнить в России?

MSI B760 Gaming Plus WiFi конкурирует с платами на том же чипсете Intel B760 в форм-факторе mATX. Ключевые альтернативы, доступные на российском рынке:

Как мы к этому пришли — эволюция платформы LGA 1700

Платформа Intel LGA 1700 появилась в 2021 году с выходом процессоров Alder Lake (12-е поколение) и прошла три цикла обновления: Raptor Lake (13-е поколение, 2022) и Raptor Lake Refresh (14-е поколение, 2023) добавили ядра и частоты при сохранении сокета. Чипсет B760 — средний уровень иерархии Intel 700-й серии: он снимает часть ограничений предшественника B660 (больше линий PCIe 4.0, поддержка USB 3.2 Gen 2×2 на платформе) и не требует доплаты за разблокировку множителя, характерную для Z790. Для большинства пользователей без планов на разгон процессора B760 закрывает 95% потребностей Z790 при ощутимо меньшей стоимости.

Инженерный компромисс

Основной trade-off MSI B760 Gaming Plus WiFi — выбор между DDR4 и перспективностью. Плата работает исключительно с DDR4: это означает, что существующие комплекты памяти используются без замены, а стоимость модулей DDR4 на вторичном рынке ниже DDR5. Но при гипотетической смене платформы DDR4-память не перенести — DDR5-версии плат несовместимы физически. Второй компромисс: B760 не позволяет разгонять процессор по множителю. Если в планах Core i9 с разблокировкой лимитов мощности — нужна плата Z790.

Взгляд с другой стороны

Контраргумент. Зачем переплачивать за Wi-Fi 6E, если большинство домашних роутеров до сих пор работают на Wi-Fi 5 или Wi-Fi 6? Переплата за модуль 6E выглядит как маркетинговый ход без реальной пользы здесь и сейчас.

Когда валиден. Если роутер не поддерживает диапазон 6 ГГц — Wi-Fi 6E работает как Wi-Fi 6 в диапазонах 2,4 и 5 ГГц. Реальное преимущество 6E появляется только при наличии совместимого роутера.

Ответ. MSI B760 Gaming Plus WiFi рациональна, если вы планируете обновить роутер в ближайшие год-два или уже имеете Wi-Fi 6E/7 оборудование. Для тех, кто не планирует менять роутер, переплата за 6E минимальна в контексте полной стоимости сборки — а значит, не является аргументом против покупки.

Ошибки и их цена

1) Установить один модуль DDR4 вместо двух — потеря двухканального режима снижает пропускную способность памяти вдвое, что заметно в процессорозависимых играх и рабочих задачах. Решение стоит цены второго модуля той же серии.

2) Не подключить дополнительный 4-pin разъём питания CPU при использовании Core i7/i9 — при длительной нагрузке возможно нестабильное питание процессора и троттлинг. Разъём находится в углу платы и нередко игнорируется при первой сборке.

3) Выбрать корпус Mini-ITX под mATX-плату — несовместимость по посадочным местам, плата физически не войдёт. Перед покупкой корпуса следует проверить поддерживаемые форм-факторы в спецификациях корпуса.

Совет от Редакции FormulaTV: «Перед финальной сборкой проверьте совместимость кулера с сокетом LGA 1700: часть популярных кулеров под LGA 1200 требует замены крепления. Крепёжный комплект обычно идёт в коробке с кулером, но не всегда — уточните у производителя охлаждения до покупки, чтобы не остаться без кулера в день сборки.»
