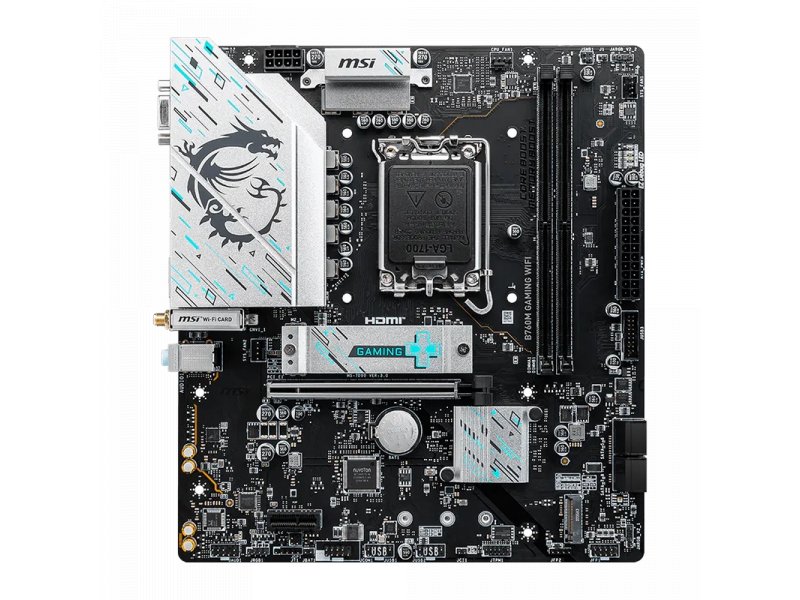

Материнская плата MSI B760m Gaming Wifi, Socket LGA 1700, Intel B760, mATX, RTL

MSI B760M Gaming Wifi сочетает функции, типичные для более дорогого сегмента — Wi-Fi 6E и 2.5G LAN — при сохранении компактного форм-фактора mATX.

• ✓ Wi-Fi 6E (802.11ax) в диапазонах 2.4 / 5 / 6 ГГц и Bluetooth 5.3 — антенна в комплекте
• ✓ LAN 2.5 Гбит/с (Realtek RTL8125BG) — в 2.5 раза быстрее гигабитного стандарта
• ✓ DDR5 до 8000 МГц с поддержкой XMP 3.0, двухканальный режим
• ✓ Два слота M.2 PCIe 4.0 x4, первый с пассивным радиатором
• ✓ 4 видеовыхода на задней панели (2× DisplayPort + 2× HDMI) для встроенной графики Intel

• ✗ Только 2 слота DDR5 DIMM — нет возможности расширить до 4 планок
• ✗ Чипсет B760 не поддерживает разгон множителя процессора — K-серия без оверклокинга
• ✗ Один слот PCIe x16 — только одна дискретная видеокарта

Совместимые процессоры и ограничения чипсета Intel B760

Alder Lake, Raptor Lake и Raptor Lake Refresh — что работает на MSI B760M Gaming Wifi

MSI B760M Gaming Wifi поддерживает все процессоры Intel на сокете LGA 1700 трёх поколений: Alder Lake (12-е), Raptor Lake (13-е) и Raptor Lake Refresh (14-е). Чипсет Intel B760 блокирует разгон множителя: K-процессоры (i5-13600K, i7-14700K, i9-14900K) устанавливаются физически, но работают строго в рамках стандартного Intel Boost без ручного оверклокинга.

Разъём питания процессора — 8+4 pin EPS12V при 12+1+1 фазах питания. Зона VRM накрыта пассивным радиатором. По информации MSI, подсистема питания рассчитана на процессоры в диапазоне TDP до 125 Вт — стандарт для i5 и i7 без суффикса K.

DDR5 до 8000 МГц и разгон памяти через XMP 3.0 на MSI B760M Gaming Wifi

MSI B760M Gaming Wifi оснащена двумя слотами DDR5 DIMM с диапазоном частот 4800–8000 МГц и максимальным объёмом 128 ГБ в двухканальном режиме. Чипсет B760 поддерживает профили XMP 3.0: высокоскоростные комплекты DDR5 6000–8000 МГц активируются в BIOS одним переключением.

Два слота вместо четырёх — стандарт для mATX-плат. Двухканальный режим при двух занятых слотах работает полноценно. Важно: плата поддерживает исключительно DDR5 — DDR4 физически несовместима из-за разного ключа разъёма.

Совет от редакции FormulaTV: «В BIOS активируйте профиль XMP 3.0 сразу после первого запуска — по умолчанию DDR5 инициализируется на базовой частоте JEDEC 4800 МГц, а не на паспортной скорости комплекта. Без активации XMP переплата за высокочастотную память не даёт практической разницы в производительности».

Накопители и подключение — M.2, SATA и USB

Два слота M.2 PCIe 4.0 x4 и четыре порта SATA — накопители MSI B760M Gaming Wifi

MSI B760M Gaming Wifi несёт два слота M.2 формата 2242/2260/2280. Первый — только PCIe 4.0 x4 (под NVMe SSD с пропускной способностью до ~7 Гбайт/с), накрыт пассивным радиатором. Второй поддерживает как PCIe 4.0 x4, так и SATA-режим — для SATA M.2 накопителей или второго NVMe.

Четыре порта SATA 6 Гбит/с дополняют конфигурацию. Поддерживаются массивы RAID 0, 1, 5 и 10. Итого плата позволяет одновременно подключить 6 накопителей: 2 M.2 + 4 SATA. По наблюдениям специалистов FormulaTV, установка NVMe PCIe 4.0 в первый слот с радиатором заметно снижает температуру накопителя в пиковой нагрузке — что уменьшает риск троттлинга при длительном копировании.

USB на задней панели — 6 портов Type-A включая Gen 2 (10 Гбит/с)

На задней панели MSI B760M Gaming Wifi установлены 6 портов USB Type-A: 2× USB 2.0, 2× USB 3.2 Gen 1 (5 Гбит/с) и 2× USB 3.2 Gen 2 (10 Гбит/с). Порты Gen 2 подходят для скоростных внешних SSD и современных концентраторов. Дополнительные внутренние разъёмы на плате: 2× USB 2.0 (9 pin), 2× USB 3.2 Gen 1 (19 pin) и 1× USB 3.2 Gen 1 Type-C — для фронтальных портов корпуса. Комбинированный разъём PS/2 для устаревшей периферии сохранён.

Видеовыходы — 2×DisplayPort и 2×HDMI для встроенной графики Intel

MSI B760M Gaming Wifi предоставляет 4 видеовыхода для встроенной графики Intel: 2× DisplayPort и 2× HDMI. Подключение до 4 мониторов без дискретной видеокарты актуально для медиацентров, офисных конфигураций и тестовых стендов. Функция доступна только при использовании процессора с интегрированным GPU (не F-серия Intel).

Сеть и беспроводная связь MSI B760M Gaming Wifi

Wi-Fi 6E, Bluetooth 5.3 и 2.5 Гбит/с LAN — подключение к сети

MSI B760M Gaming Wifi поддерживает стандарт Wi-Fi 6E (802.11ax) с работой в трёх диапазонах: 2.4, 5 и 6 ГГц. Диапазон 6 ГГц менее загружен и обеспечивает более высокую пропускную способность при наличии совместимого роутера. Bluetooth 5.3 встроен в тот же модуль; антенна Wi-Fi входит в комплект поставки.

Проводная сеть — адаптер Realtek RTL8125BG со скоростью 2.5 Гбит/с. По наблюдениям специалистов FormulaTV, переход с гигабитного на 2.5G-адаптер даёт заметный выигрыш при работе с NAS-хранилищами и при подключении к точкам доступа Wi-Fi 6E. Звуковой чипсет — Realtek ALC897, схема 7.1: восемь каналов воспроизведения без дискретной звуковой карты для большинства игровых и медиасценариев.

Совет от редакции FormulaTV: «Антенну Wi-Fi устанавливайте вертикально на задней стенке корпуса как можно дальше от кабелей питания 24 pin и блока питания — металлические кабели экранируют сигнал в диапазоне 6 ГГц. В закрытом корпусе с металлической задней стенкой это особенно критично для стабильности подключения».

С чем сравнить MSI B760M Gaming Wifi в России

MSI B760M Gaming Wifi конкурирует с mATX-платами на чипсете B760 с поддержкой DDR5. Ключевые отличия — версия Wi-Fi, скорость LAN и количество M.2 слотов.

Питание, охлаждение VRM и RGB-подсветка

12+1+1 фаз питания и пассивное охлаждение VRM на MSI B760M Gaming Wifi

MSI B760M Gaming Wifi оснащена 12+1+1 фазами питания с пассивным охлаждением зоны VRM. Радиатор не требует вентилятора — снижает шум и исключает износ подшипника. Пассивное охлаждение также получают чипсет и первый M.2 слот. Основной разъём питания — 24 pin ATX, разъём процессора — 8+4 pin EPS12V. Для корпусных вентиляторов предусмотрены 2 разъёма 4 pin, плюс 1 разъём 4 pin для кулера процессора. Разъём COM (RS-232) на плате присутствует — редкость для потребительских mATX-плат.

ARGB и RGB разъёмы — подсветка MSI B760M Gaming Wifi через Mystic Light

MSI B760M Gaming Wifi предоставляет два разъёма ARGB (5V 3-pin) и один разъём RGB (12V 4-pin). Синхронизация управляется через ПО MSI Mystic Light. Два ARGB-разъёма позволяют независимо управлять корпусной подсветкой и ARGB-вентиляторами одновременно — без отдельного RGB-контроллера.

Совет от редакции FormulaTV: «При подключении ARGB-вентиляторов к двум 3-pin разъёмам платы в MSI Mystic Light им назначаются независимые зоны подсветки. Это избавляет от необходимости покупать отдельный хаб при использовании до 4 корпусных вентиляторов с адресуемой подсветкой».

Инженерный компромисс — B760 между экономией и функциональностью

Главный trade-off MSI B760M Gaming Wifi — чипсет B760 вместо Z790. B760 дешевле и включает все необходимые функции для стандартных сборок: DDR5, PCIe 4.0, Wi-Fi 6E. Но он закрывает разгон процессора. Пользователи, планирующие оверклокинг i5-13600K или i9-14900K, вынуждены рассматривать Z790 с иным ценовым уровнем.

Два слота DDR5 вместо четырёх — осознанная уступка в mATX-формате. 128 ГБ DDR5 перекрывают любую игровую и большинство профессиональных нагрузок. Ограничение ощутимо только при поэтапном апгрейде ОЗУ: максимум можно добавить одну планку, а не три.

Взгляд с другой стороны

Контраргумент. В сегменте B760 mATX с DDR5 есть платы с тремя M.2 слотами — например, ASRock B760M Pro RS WiFi предлагает дополнительный слот накопителя при сопоставимой цене.

Когда валиден. Если задача — максимальное количество NVMe накопителей одновременно или поэтапное наращивание ОЗУ через 4 слота, этот аргумент справедлив.

Ответ. MSI B760M Gaming Wifi отвечает иначе: 2× USB 3.2 Gen 2 на задней панели, Wi-Fi 6E и 2.5G LAN в одном пакете. ASRock Pro RS имеет три M.2, но уступает по скорости сетевого адаптера в ряде конфигураций. Выбор зависит от приоритета: хранилище — ASRock, быстрая сеть и USB — MSI.

Ошибки при выборе MSI B760M Gaming Wifi и их цена

1) Покупка DDR4-памяти под DDR5-плату — планка DDR4 физически не вставится в DDR5-слот из-за разного ключа. Придётся возвращать память и докупать DDR5, теряя время и возможную комиссию за возврат.

2) Ожидание разгона K-процессора на B760 — оверклокинг множителя полностью заблокирован на уровне прошивки. Core i9-14900K на MSI B760M Gaming Wifi работает строго в стоковом режиме. Для разгона нужна плата Z790.

3) Игнорирование высоты кулера при сборке в mATX — формат 244×244 мм ограничивает ширину башенных кулеров относительно слотов DIMM. Перед покупкой крупного кулера проверяйте зазор от слотов памяти по документации производителя кулера.
