Материнская плата MSI B760M Project Zero, Socket LGA 1700, Intel B760, mATX, RTL

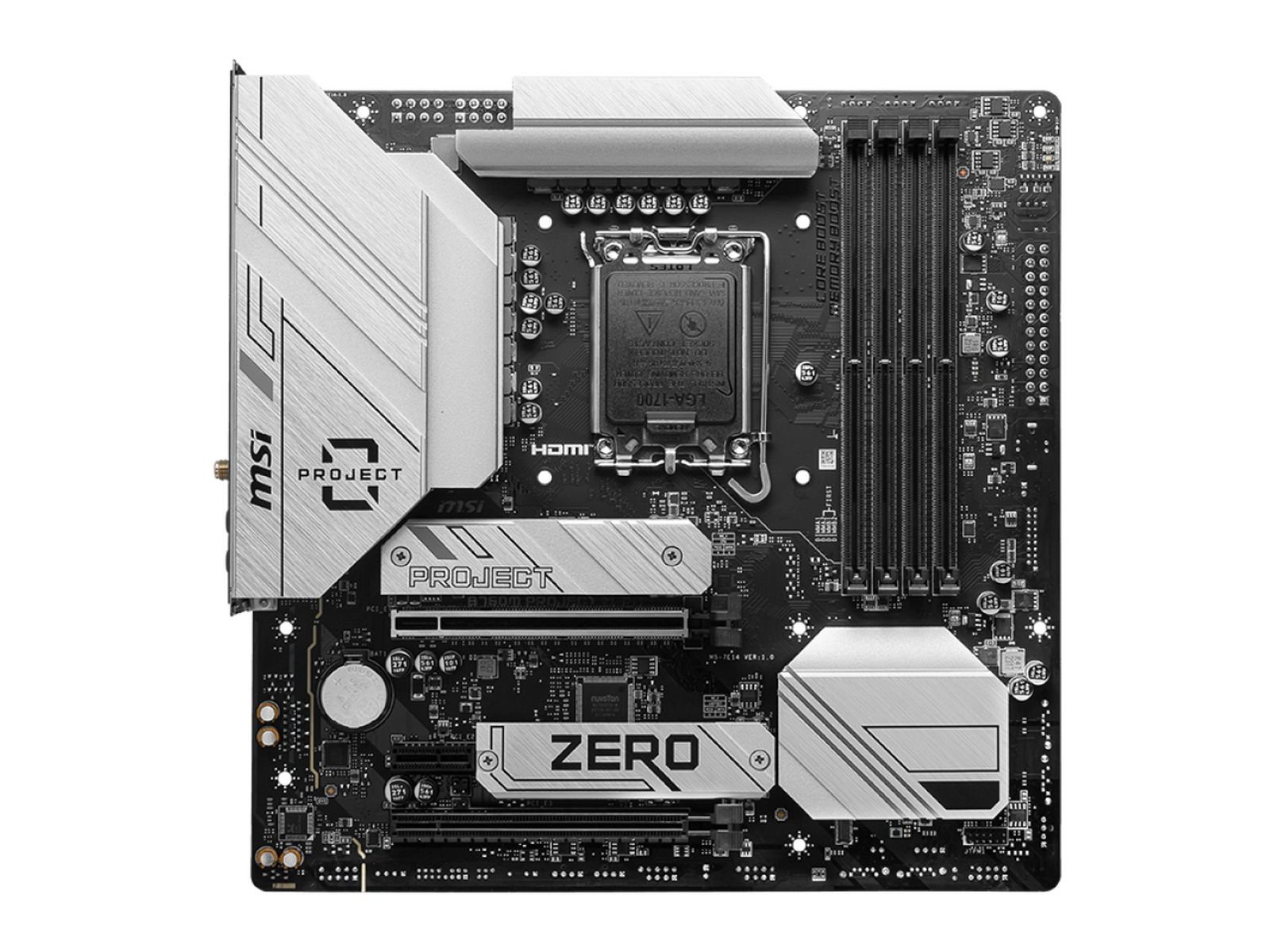

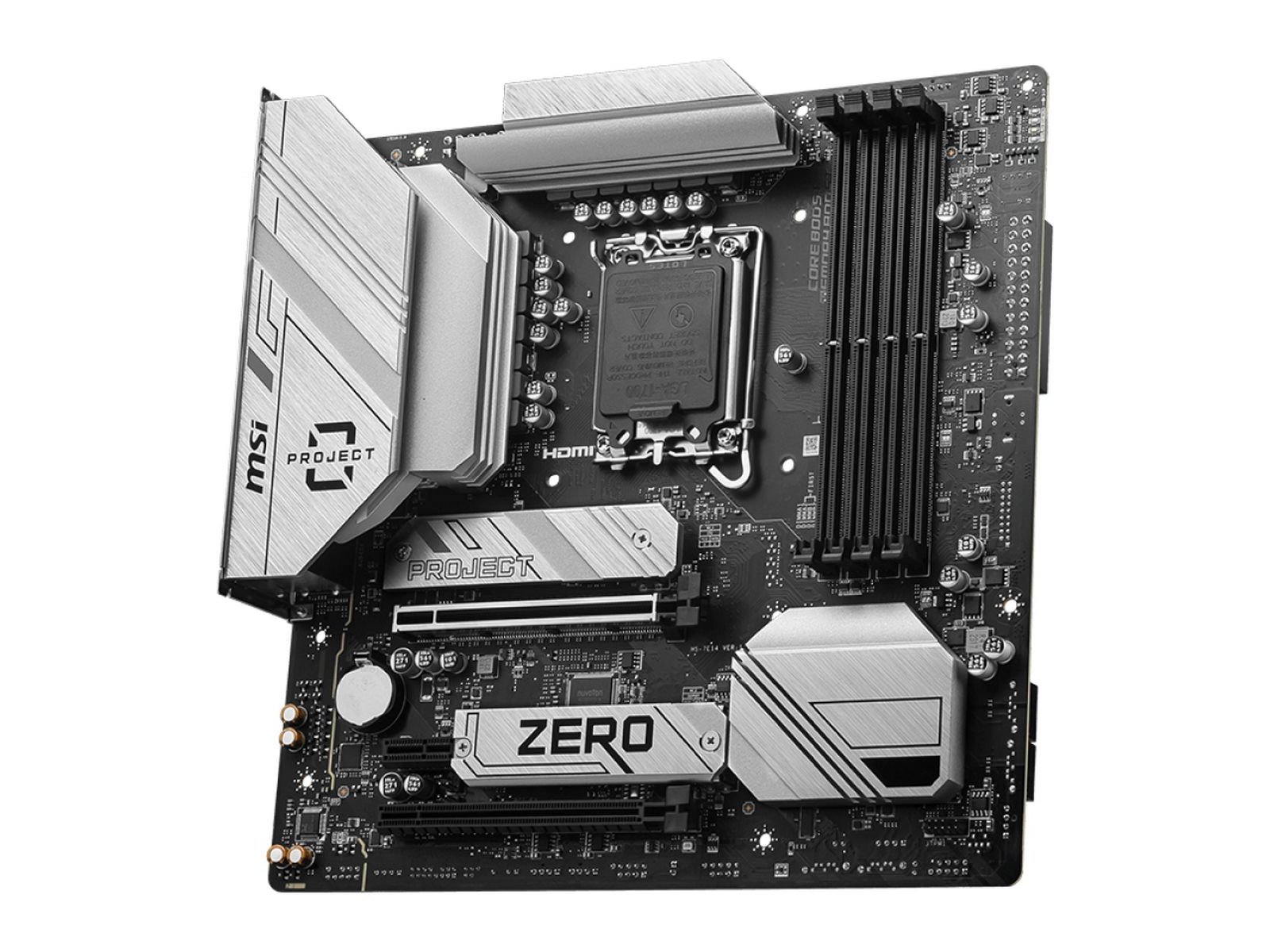

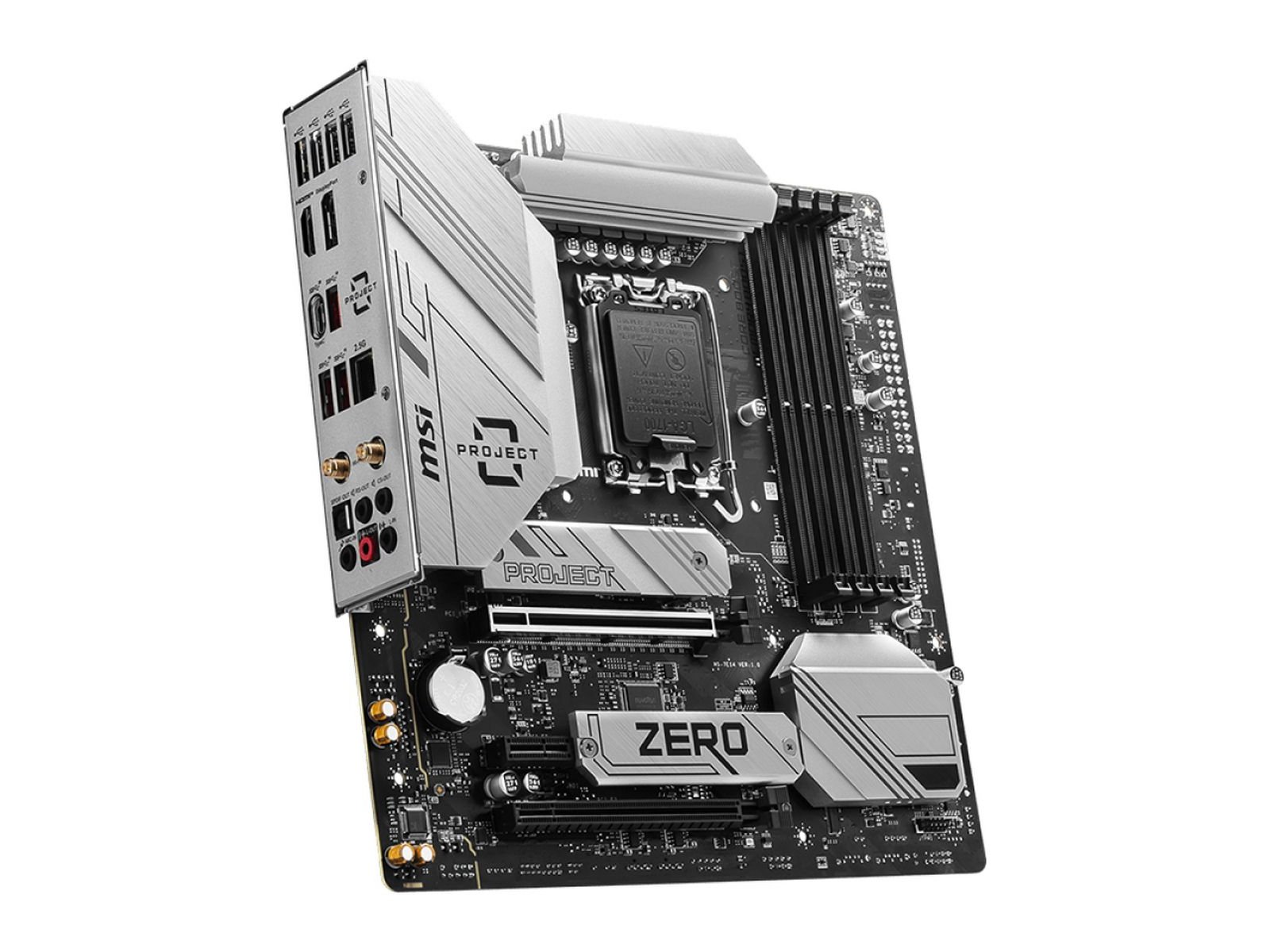

MSI B760M Project Zero — материнская плата формата mATX на чипсете Intel B760 для процессорного разъёма Socket LGA 1700, совместимая с Alder Lake, Raptor Lake и Raptor Lake Refresh. Главная особенность серии Project Zero — полностью скрытые разъёмы питания и большинство кабелей выведены на обратную сторону текстолита, что делает сборку визуально чистой без дополнительных кабель-менеджеров.

• Форм-фактор: mATX, 244 × 244 мм
• Память: 4 × DDR5 DIMM, до 256 ГБ, 4800–7800 МГц, двухканальный режим
• Питание процессора: 8+8 pin, 12+1+1 фаз VRM
• Для кого: тихие сборки без видимых кабелей, бюджетный игровой ПК, рабочая станция на 12–14-м поколении Intel

Коротко — для кого эта материнская плата

MSI B760M Project Zero рассчитана на сборщиков, которым важна визуальная чистота корпуса без прокладки пучков кабелей по передней стороне. Концепция Project Zero переносит разъёмы питания ATX 24 pin, питания процессора 8+8 pin и большинство внутренних USB-заголовков на тыльную сторону платы — корпус с боковым окном выглядит опрятно даже без отдельных кабель-менеджеров. При этом по функциональности плата соответствует верхней части сегмента B760: Wi-Fi 6E, 2,5 Гбит/с Ethernet, два слота M.2, PCIe 5.0 × 16 для видеокарты.

Главные плюсы и ограничения MSI B760M Project Zero

Платформа предлагает редкое сочетание — эстетику «нулевого кабеля» и полноценный набор интерфейсов в компактном форм-факторе mATX.

• ✓ Разъёмы на обратной стороне текстолита — кабели не перекрывают воздушный поток и не закрывают вид на компоненты через боковое окно
• ✓ Wi-Fi 6E (802.11ax) и Bluetooth 5.3 встроены — антенна идёт в комплекте, отдельный адаптер не нужен
• ✓ 2,5 Гбит/с проводной сеть + USB 3.2 Gen 2×2 Type-C на задней панели (20 Гбит/с)
• ✓ Поддержка DDR5 до 7800 МГц, максимальный объём 256 ГБ — с запасом для рабочих задач

• ✗ Требует корпуса с поддержкой Project Zero / Back-Connect — в стандартных корпусах разъёмы на обратной стороне недоступны или неудобны
• ✗ Чипсет Intel B760 не поддерживает разгон процессора — разгон памяти (XMP/EXPO) доступен
• ✗ Один слот PCIe × 16 и один PCIe 4.0 × 4 — установка двух полноразмерных карт расширения невозможна

Концепция Project Zero — разъёмы на обратной стороне платы

Как устроено скрытое подключение на MSI B760M Project Zero

MSI B760M Project Zero переносит разъёмы питания (24 pin ATX, 8+8 pin CPU) и внутренние USB-заголовки (USB 3.2 Gen 1 19 pin, 2 × USB 2.0 9 pin, USB 3.2 Gen 2 Type-C) на тыльную сторону текстолита. Кабели подключаются сзади и не проходят через переднюю половину корпуса.

Для реализации концепции необходим совместимый корпус — с прорезями для кабелей в нужных местах и достаточным пространством за поддоном. MSI выпускает серию корпусов MAG PANO под Project Zero, где расположение отверстий согласовано с платой. В стандартном корпусе формата mATX плата физически устанавливается, но кабели придётся прокладывать нестандартно.

По данным редакции FormulaTV, сборка в совместимом корпусе занимает сопоставимое время со стандартной, при этом результат — полностью чистая передняя панель без видимых проводов.

Совет от Редакции FormulaTV: «Перед покупкой Project Zero сверьте схему расположения разъёмов на тыльной стороне с прорезями выбранного корпуса. Корпусы с поддержкой "Back-Connect" явно указывают это в названии или описании — ищите пометку Project Zero Ready или аналогичную».

Процессор, память и накопители — что поддерживает плата

Совместимость с процессорами Intel на Socket LGA 1700

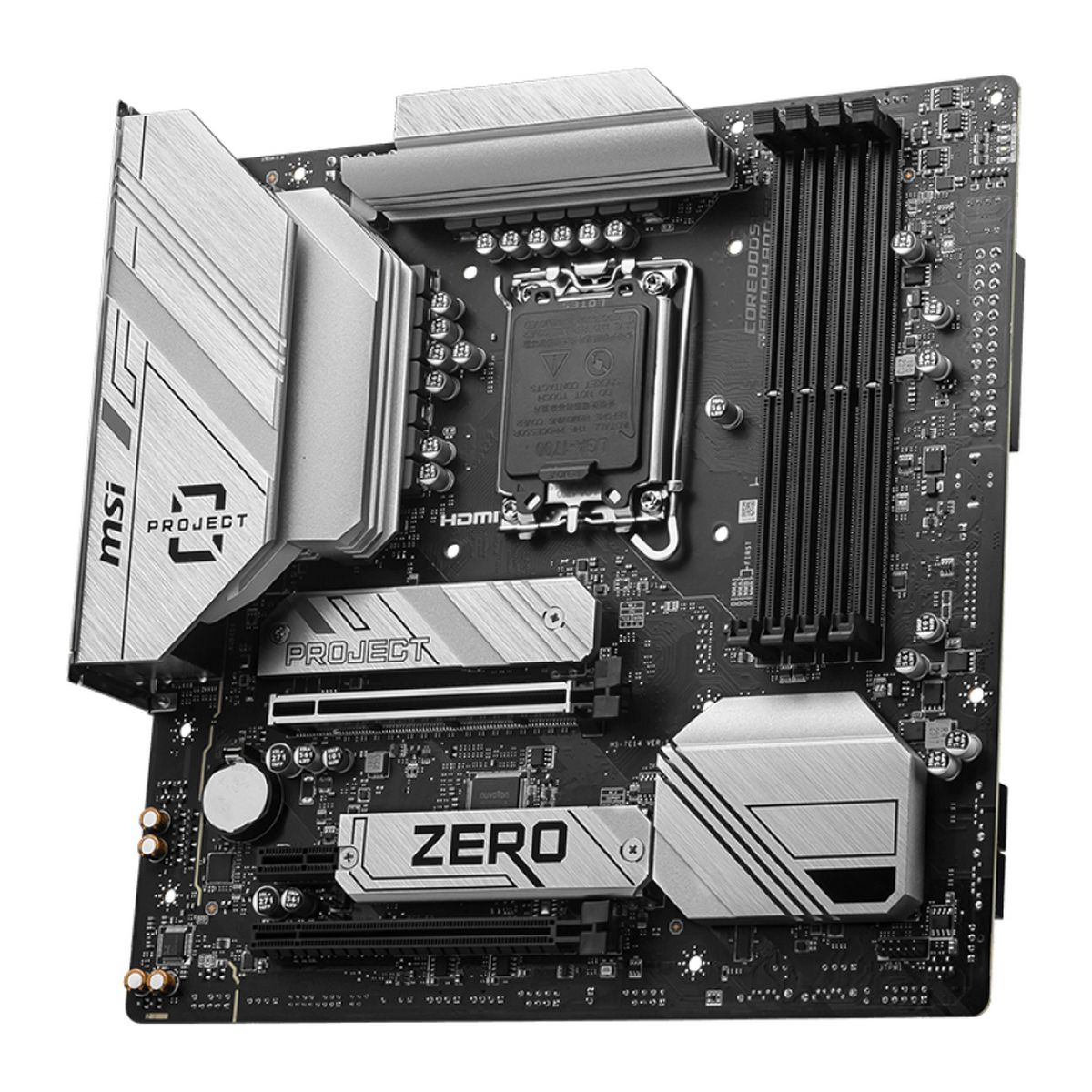

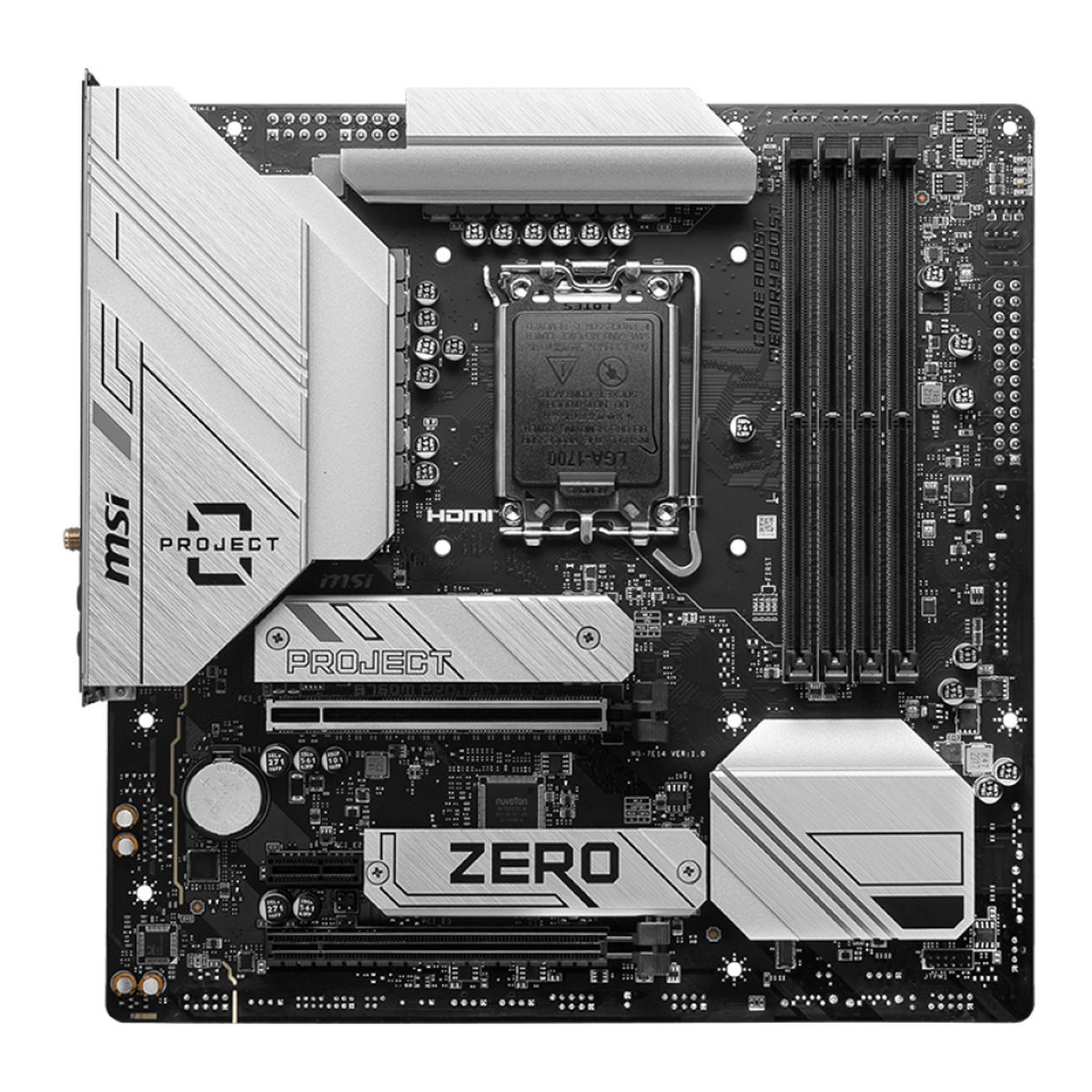

MSI B760M Project Zero поддерживает процессоры Intel Alder Lake (12-е поколение), Raptor Lake (13-е поколение) и Raptor Lake Refresh (14-е поколение) в разъёме Socket LGA 1700. Схема питания VRM выполнена по конфигурации 12+1+1 фаз с двойным 8-контактным разъёмом — достаточно для стабильной работы старших моделей Core i9 в номинальном режиме.

Чипсет Intel B760 позиционируется как средний сегмент платформы LGA 1700: разгон процессора по множителю заблокирован, тогда как разгон памяти через XMP 3.0 и EXPO доступен. По информации производителя, плата официально поддерживает профили XMP до 7800 МГц.

При выборе процессора: на чипсете B760 нет смысла ставить Core i9 ради разгона — его потенциал раскрывается на Z790. Для Core i5 и Core i7 в штатном режиме ограничений нет.

Память DDR5 — четыре слота до 256 ГБ при частотах до 7800 МГц

MSI B760M Project Zero оснащена четырьмя слотами DIMM DDR5 с двухканальным режимом работы. Максимальный объём — 256 ГБ, диапазон поддерживаемых частот — 4800–7800 МГц. Плата не поддерживает DDR4 — при апгрейде со старой платформы потребуется новый комплект памяти.

Для большинства игровых конфигураций оптимальная стартовая точка — 2 × 16 ГБ DDR5-6000 с профилем XMP/EXPO: это баланс между ценой и производительностью на платформе Intel 12–14-го поколения. Два свободных слота оставляют возможность нарастить объём впоследствии.

Накопители — два M.2 и четыре SATA с поддержкой RAID

MSI B760M Project Zero предлагает два слота M.2: первый поддерживает накопители типоразмеров 2242/2260/2280 в интерфейсе PCIe 4.0 × 4, второй — 2242/2260/2280 в режиме SATA или PCIe 4.0 × 4. Оба слота прикрыты пассивными радиаторами, входящими в комплект пассивного охлаждения платы. Дополнительно доступны четыре порта SATA с поддержкой массивов RAID 0, 1, 5 и 10.

По наблюдениям специалистов FormulaTV в условиях шоурума, PCIe 4.0 × 4 на обоих слотах M.2 не создаёт узких мест для NVMe-накопителей среднего класса. Слот PCIe 5.0 × 16 предназначен исключительно для видеокарты — подключение RAID-контроллера или другого адаптера в этот слот технически возможно, но лишает PCIe 5.0 × 16 видеокарту полосы пропускания.

Совет от Редакции FormulaTV: «Если планируете два NVMe-накопителя, устанавливайте быстрый системный диск в первый слот M.2 (PCIe 4.0 × 4), а более медленный или SATA-накопитель — во второй. Это предотвращает ситуацию, когда медленный диск тормозит первый слот из-за общей логики чипсета».

Подключение и порты — задняя панель и внутренние разъёмы

Задняя панель MSI B760M Project Zero — USB, видео и сеть

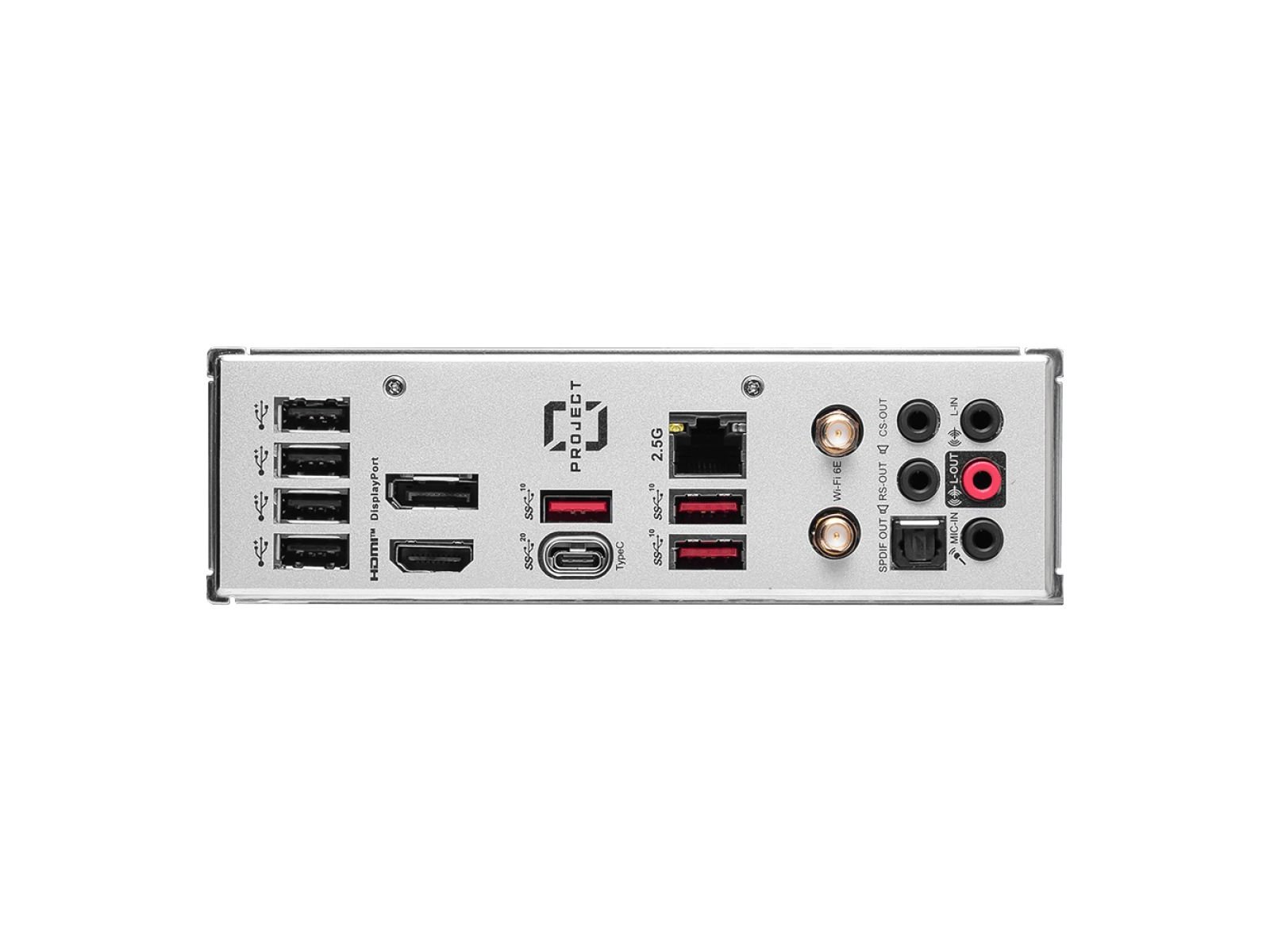

Задняя панель MSI B760M Project Zero включает: 3 × USB 3.2 Gen 2 Type-A (10 Гбит/с), 4 × USB 2.0 Type-A, 1 × USB 3.2 Gen 2×2 Type-C (20 Гбит/с), 1 × HDMI, 1 × DisplayPort, 1 × RJ-45 (2,5 Гбит/с), оптический S/PDIF (TOSLINK) и аудиогнёзда для 7.1-канального звука.

Видеовыходы HDMI и DisplayPort работают только при использовании процессоров со встроенной графикой (Core i3/i5 без суффикса F). При установке дискретной видеокарты видеосигнал выводится через неё, встроенные видеовыходы отключаются. По информации производителя, HDMI поддерживает вывод до 4K при стандартных частотах обновления.

Сетевой контроллер 2,5 Гбит/с — практически важная деталь для домашней сети с NAS или для онлайн-игр: пропускная способность в пять раз выше стандартного гигабитного порта при использовании совместимого роутера или свитча.

Беспроводная связь — Wi-Fi 6E и Bluetooth 5.3

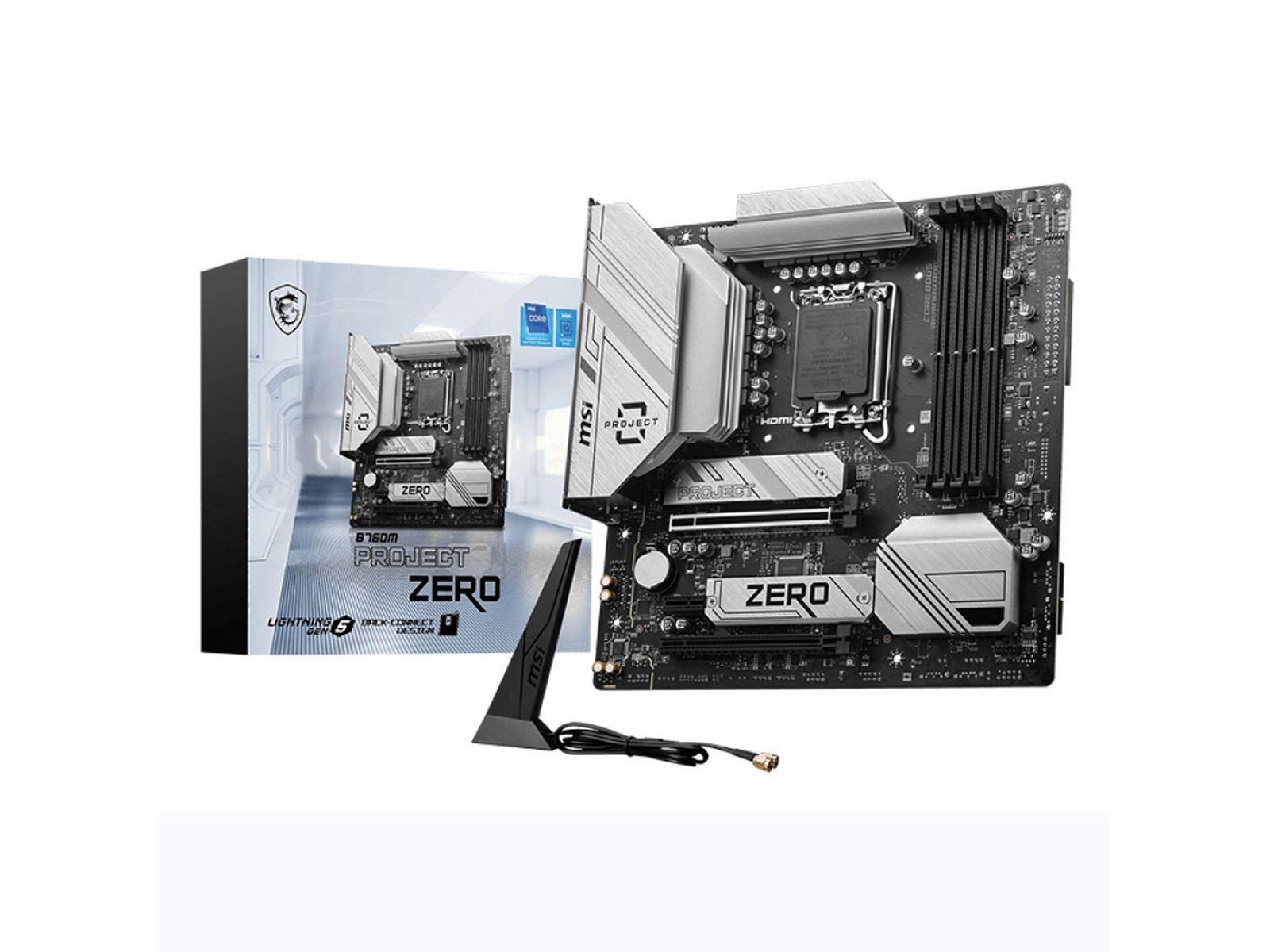

Встроенный модуль Wi-Fi 6E (802.11ax) поддерживает диапазон 6 ГГц в дополнение к стандартным 2,4 и 5 ГГц — актуально при наличии роутера с поддержкой Wi-Fi 6E. Bluetooth 5.3 обеспечивает подключение периферии: наушников, геймпадов, клавиатур. Модуль устанавливается в разъём M.2 (E) и идёт в комплекте с платой — дополнительных вложений не требуется, Wi-Fi антенна также входит в комплектацию.

Подсветка и управление охлаждением

MSI B760M Project Zero поддерживает управление подсветкой через программу MSI Mystic Light: на плате два разъёма ARGB (5V 3-pin) и два разъёма RGB (12V 4-pin) для подключения совместимых лент и вентиляторов. Для охлаждения корпуса предусмотрены четыре 4-pin разъёма для вентиляторов и один 4-pin разъём для кулера процессора.

С чем сравнить в России

В сегменте mATX-плат на Intel B760 с нестандартной концепцией сборки MSI B760M Project Zero занимает уникальную нишу благодаря Back-Connect. Для покупателей, которым концепция скрытых кабелей не принципиальна, актуальны альтернативы с аналогичным набором функций.

Звук и мультимедийные возможности

Встроенный звук — схема 7.1 на чипсете Realtek ALC897

Аудиоподсистема MSI B760M Project Zero построена на кодеке Realtek ALC897 и поддерживает вывод 7.1-канального звука через аналоговые выходы на задней панели. Дополнительно присутствует цифровой оптический выход TOSLINK (S/PDIF) — для подключения AV-ресиверов или ЦАП с оптическим входом без потерь качества.

По наблюдениям специалистов FormulaTV, встроенного аудио уровня ALC897 достаточно для офисной работы, просмотра контента и повседневных игр с обычными наушниками. Для студийного мониторинга или работы с профессиональным звуком потребуется внешний ЦАП или звуковая карта — не из-за ограничений кодека, а из-за наводок от других компонентов внутри корпуса.

Инженерный компромисс — чего нет в B760 и что это означает на практике

Главный trade-off платы — чипсет Intel B760 против Z790. Разгон процессора по множителю заблокирован: взять больше производительности из Core i9-14900K через BIOS не получится. Зато разгон памяти через XMP 3.0 работает полностью — именно от него зависит ощутимый прирост в играх на платформе Intel.

Второй компромисс — специфика корпуса. Концепция Project Zero работает только в паре с совместимым шасси. Если покупатель уже имеет корпус и хочет перенести в него плату — нужно проверить поддержку Back-Connect. Без совместимого корпуса вся идея теряет смысл: кабели просто прокладываются нестандартно, создавая больше неудобств, чем обычная плата.

Взгляд с другой стороны

Контраргумент. За цену MSI B760M Project Zero можно взять плату на Z790 без Back-Connect — и получить разгон процессора плюс стандартный корпус любого бренда.

Когда валиден. Если пользователь планирует поставить Core i9-14900K и выжать из него максимум, Z790 оправдан. Если корпус уже куплен и не поддерживает Back-Connect — переплата за Project Zero теряет смысл.

Ответ. MSI B760M Project Zero рациональна при одновременном выполнении двух условий: приоритет эстетики сборки и готовность выбрать совместимый корпус. Для чистого разгона CPU — Z790. Для стандартной сборки без претензий к внешнему виду — B760 от ASUS или Gigabyte дешевле.

Ошибки при выборе и сборке

1) Купить Project Zero без совместимого корпуса — концепция не реализуется, кабели оказываются в неудобном положении, и преимущество Back-Connect полностью нивелируется.

2) Использовать DDR4-память — плата поддерживает исключительно DDR5, установка DDR4 физически невозможна из-за разного расположения ключа на планках.

3) Рассчитывать на разгон процессора — чипсет B760 блокирует изменение множителя CPU. Разгон памяти через XMP/EXPO работает, разгон самого процессора — нет.

Совет от Редакции FormulaTV: «При первом запуске системы включайте профиль XMP в BIOS вручную — плата не активирует его автоматически. Без XMP память работает на базовой частоте 4800 МГц, а не на заявленной скорости модуля. Это первое, что стоит проверить после сборки, если производительность кажется ниже ожидаемой».
