Материнская плата MSI Bad Pack Mag Z690 Tomahawk Wifi, Socket LGA 1700, Intel Z690, ATX, RTL

MSI MAG Z690 Tomahawk WiFi — материнская плата форм-фактора ATX на чипсете Intel Z690 под процессоры поколения Alder Lake (Socket LGA 1700) с поддержкой памяти DDR5, четырьмя слотами M.2 и беспроводным адаптером Wi-Fi 6E, ориентированная на сборку производительного игрового или рабочего ПК.

• Сокет / чипсет: LGA 1700 / Intel Z690 (Alder Lake)
• Память: DDR5, 4 слота DIMM, до 192 ГБ, 4800–6400 МГц
• Хранение: 4 × M.2 (PCIe 4.0/3.0/SATA) + 6 × SATA
• Беспроводная связь: Wi-Fi 6E (Intel AX210) + Bluetooth 5.3

Коротко — для кого эта материнская плата

MSI MAG Z690 Tomahawk WiFi подойдёт тем, кто собирает производительный ПК на Alder Lake (Core i5–i9 12-го поколения) и хочет получить расширяемость без переплаты за флагманские платы серии MEG. Плата закрывает большинство задач: игровые сборки с одной видеокартой, рабочие станции с несколькими NVMe-накопителями, домашние серверы с большим объёмом памяти. Встроенный Wi-Fi 6E снимает необходимость тянуть кабель или докупать адаптер.

Главные плюсы и ограничения MSI MAG Z690 Tomahawk WiFi

Плата предлагает сбалансированный набор возможностей для платформы LGA 1700 — без очевидных провалов по ключевым параметрам, но с несколькими осознанными упрощениями.

• ✓ Четыре слота M.2 с пассивным охлаждением каждого — можно заполнить все без троттлинга накопителей
• ✓ DDR5 до 6400 МГц — запас для разгона памяти без смены платформы
• ✓ Wi-Fi 6E (Intel AX210) и Bluetooth 5.3 в комплекте, антенна в коробке
• ✓ 16+1+1 фаз питания с пассивным охлаждением VRM — стабильная работа с топовыми Alder Lake без дополнительного обдува зоны
• ✓ Порт USB 3.2 Gen 2×2 Type-C на задней панели (20 Гбит/с) — быстрая передача данных с внешними накопителями

• ✗ Только один слот PCIe 5.0 × 16 для видеокарты; второго полноскоростного нет — CrossFire X возможен лишь в режиме x4
• ✗ Один разъём питания процессора для охладителя — 4-pin, без второго разъёма для мощных башенных кулеров с двойным питанием
• ✗ Аудиокодек Realtek ALC4080 — достаточен для стерео и 7.1, но меломанам с Hi-Fi DAC потребуется внешнее решение

Процессор, память и разгон — что реально поддерживает Z690 Tomahawk

MSI MAG Z690 Tomahawk WiFi и совместимые процессоры Alder Lake

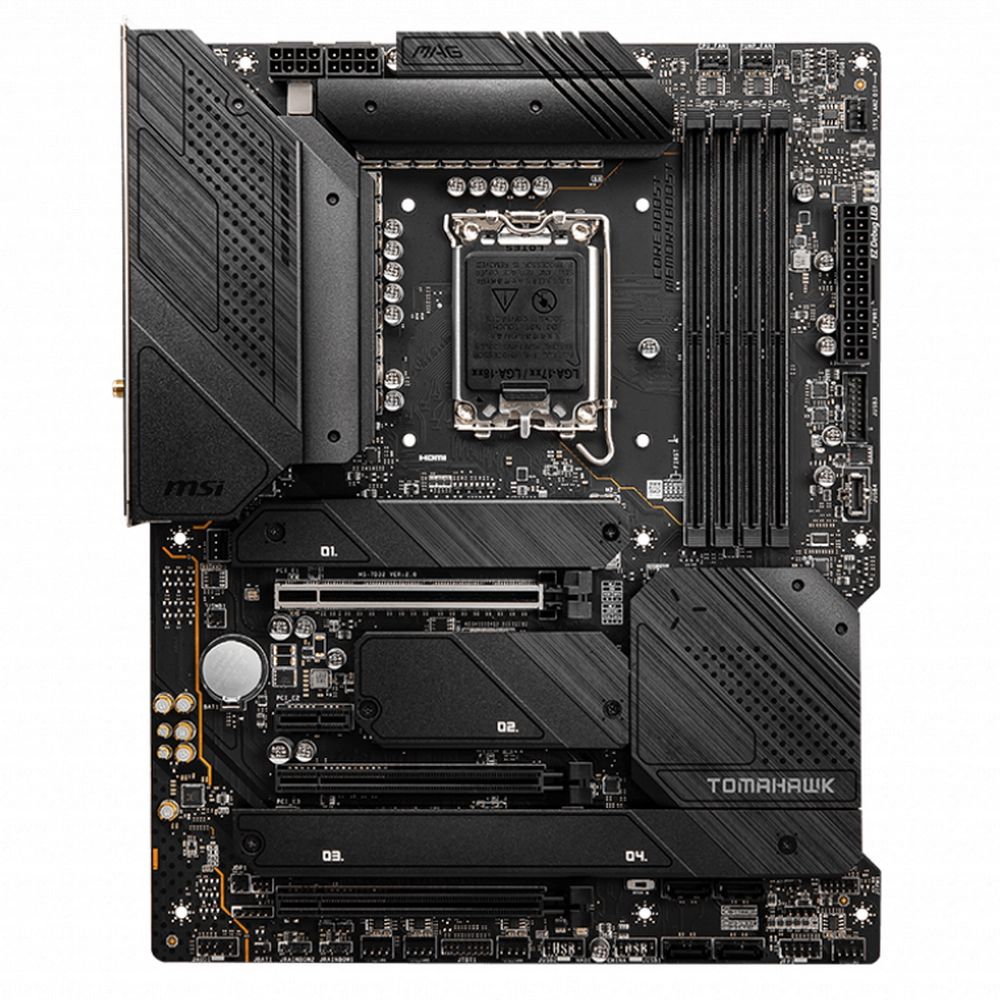

MSI MAG Z690 Tomahawk WiFi поддерживает все процессоры Intel Alder Lake — от Core i3 до Core i9 12-го поколения — в исполнении Socket LGA 1700. Чипсет Intel Z690 разблокирует множитель, что позволяет разгонять K/KF-варианты процессоров. Питание подаётся через два разъёма 8-pin (8+8 pin ATX12V) от блока питания — схема 16+1+1 фаз питания рассчитана на длительную нагрузку Core i9-12900K без просадок напряжения. По наблюдениям редакции FormulaTV в условиях шоурума, зона VRM остаётся в рабочем диапазоне даже при нагрузочных сценариях без принудительного обдува радиатора.

DDR5 до 192 ГБ — разгон памяти и реальный потолок частот

MSI MAG Z690 Tomahawk WiFi работает исключительно с памятью DDR5 формата DIMM — четыре слота в двухканальном режиме. Поддерживаемый диапазон частот составляет 4800–6400 МГц по данным производителя. Максимальный объём — 192 ГБ: актуально для задач с виртуализацией или обработкой видео. BIOS построен на UEFI AMI с Flash ROM 256 МБ; обновление прошивки через кнопку Flash BIOS на плате выполняется без установленного процессора и памяти — удобно при апгрейде с нового стока.

Совет от Редакции FormulaTV: «При первом запуске системы с DDR5 рекомендуем загружаться с профилем XMP/EXPO, а не вручную выставлять частоту: автоматический профиль проходит валидацию производителем модулей и реже приводит к нестабильности при старте. Ручной разгон выше 6000 МГц имеет смысл только при проверке конкретного комплекта памяти на совместимость через QVL MSI.»

Накопители — четыре слота M.2 и шесть портов SATA

MSI MAG Z690 Tomahawk WiFi — конфигурация M.2 и SATA-портов

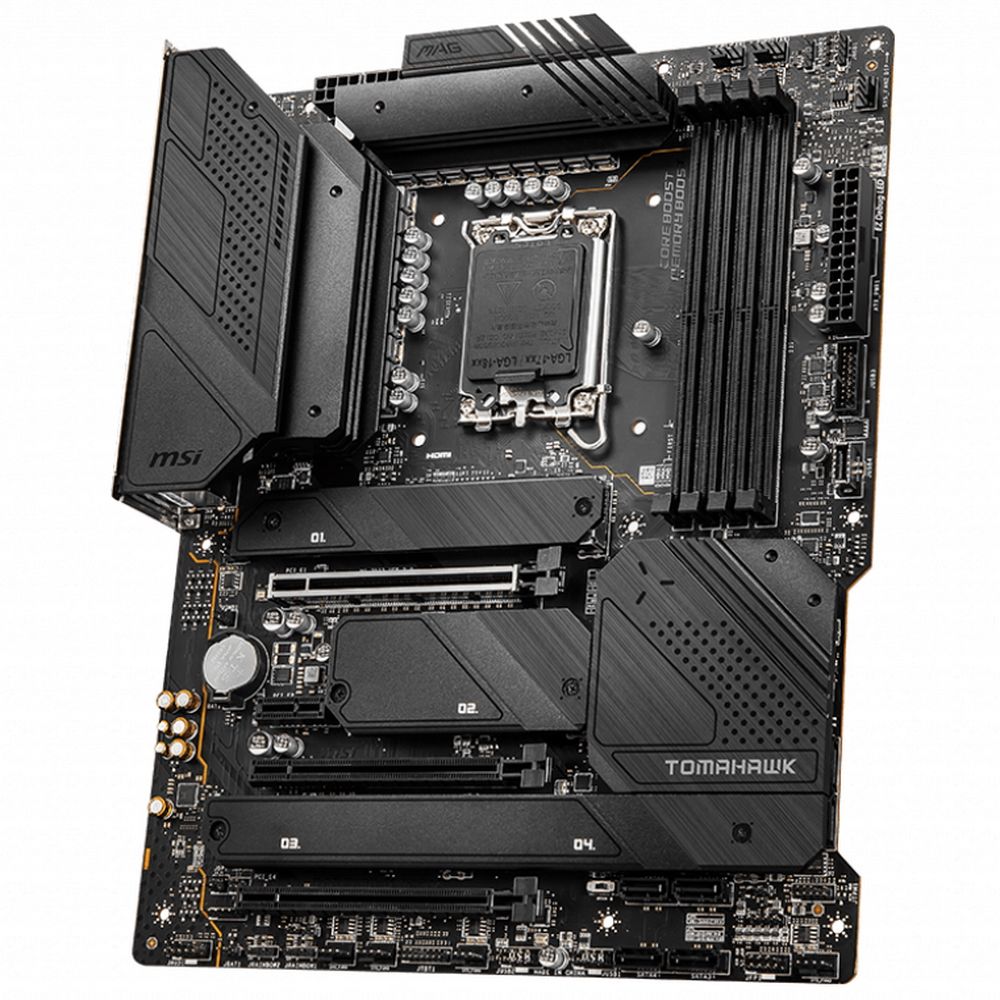

MSI MAG Z690 Tomahawk WiFi оснащена четырьмя слотами M.2, каждый с отдельным радиатором пассивного охлаждения. Первый слот поддерживает типоразмеры 2242/2260/2280/22110 и работает в режиме PCIe 4.0 × 4. Второй — 2242/2260/2280, тоже PCIe 4.0 × 4. Третий и четвёртый слоты принимают типоразмеры 2242/2260/2280: третий работает в режиме SATA или PCIe 3.0 × 4, четвёртый — SATA или PCIe 4.0 × 4. Шесть разъёмов SATA дополняют конфигурацию для HDD или старых SSD. RAID для M.2 NVMe: режимы 0 и 1; для SATA: режимы 0, 1, 5, 10.

Практические сценарии установки накопителей в Z690 Tomahawk

MSI MAG Z690 Tomahawk WiFi позволяет одновременно установить системный NVMe (PCIe 4.0, слот 1), второй быстрый NVMe для данных (слот 2, PCIe 4.0), архивный накопитель или кеш (слот 3–4 с поддержкой SATA) и до шести SATA-устройств. Для типичной игровой сборки достаточно двух M.2, остальные слоты остаются свободными для апгрейда. Для рабочей станции с видеомонтажом четыре M.2 в RAID 0 дают линейную скорость чтения, близкую к пределам шины PCIe 4.0.

Подключение — задняя панель, USB и беспроводная связь

Задняя панель MSI MAG Z690 Tomahawk WiFi — полный перечень портов

На задней панели MSI MAG Z690 Tomahawk WiFi размещены: 2 × USB 2.0 Type-A, 2 × USB 3.2 Gen 1 Type-A, 3 × USB 3.2 Gen 2 Type-A, 1 × USB 3.2 Gen 2×2 Type-C (20 Гбит/с), 1 × HDMI, 1 × DisplayPort, 1 × RJ-45 (Intel I225-V, 2,5 Гбит/с), оптический выход TOSLINK (S/PDIF), антенные разъёмы для Wi-Fi. Итого 8 USB-портов на задней панели — достаточно для клавиатуры, мыши, гарнитуры, ТВ-пульта и внешнего накопителя без USB-хаба.

Wi-Fi 6E и Bluetooth 5.3 — возможности беспроводного адаптера Intel AX210

MSI MAG Z690 Tomahawk WiFi включает модуль Intel Wi-Fi 6E AX210 в слоте M.2 (E-key) — это стандарт 802.11ax с поддержкой диапазона 6 ГГц. По данным производителя, AX210 обеспечивает скорость до 2,4 Гбит/с в диапазоне 6 ГГц при использовании совместимого роутера. Bluetooth 5.3 поддерживает подключение беспроводных периферийных устройств с низкой задержкой. Антенна входит в комплект поставки и монтируется на корпус — разворачивать ножку достаточно для уверенного сигнала в одной комнате с роутером.

Совет от Редакции FormulaTV: «Если роутер поддерживает только диапазоны 2,4 и 5 ГГц, преимущество диапазона 6 ГГц от Intel AX210 не реализуется. Прежде чем рассчитывать на максимальную беспроводную пропускную способность, убедитесь, что роутер сертифицирован как Wi-Fi 6E. При наличии провода Ethernet — сетевой контроллер Intel I225-V на 2,5 Гбит/с обеспечит стабильно более низкую задержку, чем любой беспроводной канал.»

Внутренние разъёмы — управление вентиляторами, подсветка, передняя панель

Фанхабы и подсветка MSI MAG Z690 Tomahawk WiFi — что доступно на плате

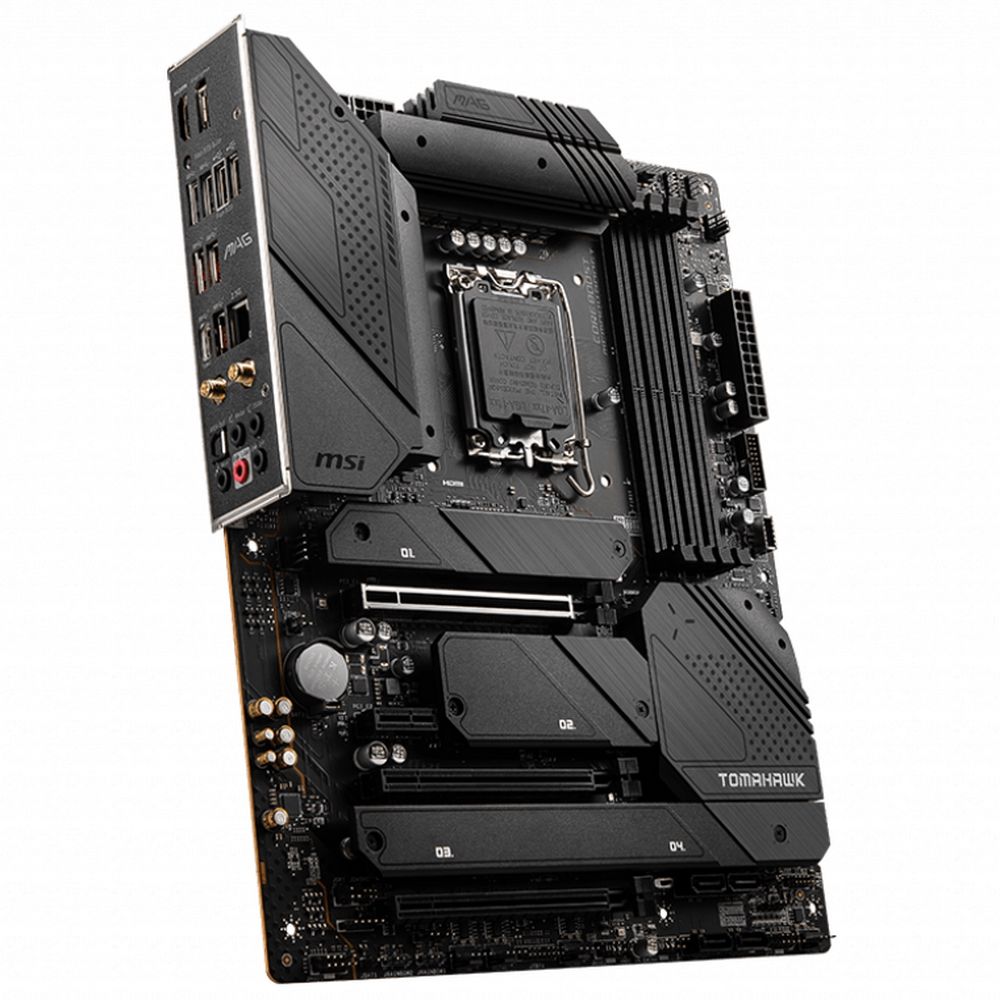

MSI MAG Z690 Tomahawk WiFi располагает 6 разъёмами для корпусных вентиляторов 4-pin (PWM), 1 разъёмом 4-pin для процессорного кулера, 3 разъёмами 3-pin ARGB (5V D-G) и 1 разъёмом 4-pin RGB (12V). Управление подсветкой выполняется через ПО MSI Mystic Light. Для корпусов с большим количеством вентиляторов шести разъёмов достаточно при схеме с 3 × 120 мм спереди, 1 × 120 мм сзади и 2 × 120 мм сверху — без дополнительного реобаса. Внутренние USB-разъёмы: 1 × USB 3.2 Gen 1 (19-pin), 2 × USB 2.0 (9-pin), 1 × USB 3.2 Gen 2 Type-C — под кнопку и порты передней панели корпуса.

С чем сравнить MSI MAG Z690 Tomahawk WiFi в России?

Плата конкурирует в сегменте mid-range Z690 ATX с DDR5. Ниже — сравнение по ключевым параметрам для покупателей, выбирающих между несколькими вариантами платформы LGA 1700.

Как MSI пришла к этой плате — эволюция серии Tomahawk

Серия MAG Tomahawk от MSI формировалась как «практичный mid-range»: не урезанная базовая, но и не перегруженная флагман. На платформе Z490 она зарекомендовала себя надёжной VRM-схемой при доступной цене. Переход на Z690 добавил нативную поддержку DDR5, PCIe 5.0 для видеокарты и четвёртый M.2-слот — всё это без перевода платы в класс MEG. Встроенный Intel AX210 (Wi-Fi 6E) появился в Tomahawk впервые именно с Z690, закрыв давний запрос пользователей на беспроводное подключение без внешней карты.

Инженерный компромисс

Главный trade-off MSI MAG Z690 Tomahawk WiFi — это выбор между DDR5 и DDR4. Плата работает только с DDR5, что в момент выхода платформы Alder Lake означало более высокую стоимость памяти и меньший выбор модулей. DDR5 обеспечивает более высокий потенциал пропускной способности и расширяемость по частоте, но на практике в играх разница с DDR4-4800 минимальна. Для тех, кто собирал систему в момент острого дефицита DDR5, это был осознанный компромисс — инвестиция в платформу с прицелом на будущий апгрейд памяти, а не немедленная выгода в производительности.

Взгляд с другой стороны

Контраргумент. В период выхода платформы Z690 существовали версии Tomahawk с DDR4 — и для ряда покупателей DDR4-вариант был рациональнее: более дешёвые модули, большой выбор объёмов, проверенная стабильность.

Когда валиден. Если задача — собрать максимально производительную систему прямо сейчас при ограниченном бюджете, DDR4-плата позволяла вложить сэкономленное в более быстрый процессор или видеокарту. DDR5-версия оправдана при горизонте использования 4–5 лет и готовности к апгрейду памяти.

Ответ. MSI MAG Z690 Tomahawk WiFi (DDR5) рационален для тех, кто строит систему с запасом и не планирует менять платформу в течение нескольких лет. Если приоритет — немедленная производительность при фиксированном бюджете, стоит рассматривать DDR4-вариант или сравнить итоговую стоимость сборки.

Ошибки при выборе и сборке — и их цена

1) Купить DDR4-память под DDR5-плату — плата физически несовместима с DDR4-модулями, слоты разные. Цена ошибки: возврат памяти, потеря времени и, возможно, разница в цене модулей.

2) Не обновить BIOS перед установкой процессора последних ревизий — кнопка Flash BIOS позволяет обновить прошивку без процессора и памяти, но нужен USB-накопитель с файлом прошивки с сайта MSI. Цена ошибки: система может не запуститься с процессором, требующим новой версии BIOS.

3) Использовать блок питания только с одним 8-pin разъёмом ATX12V при установке Core i9 — плата требует два разъёма 8+8 pin для процессора. Подключение через один разъём ограничивает подачу тока при пиковой нагрузке. Цена ошибки: нестабильная работа или перегрев разъёма БП под нагрузкой.

Совет от Редакции FormulaTV: «Перед финальной сборкой рекомендуем провести тест на открытом стенде: процессор, одна планка DDR5, один M.2 — и убедиться, что система успешно загружает UEFI BIOS. Это занимает 10–15 минут, но позволяет исключить заводской брак компонентов до монтажа в корпус, когда разборка значительно сложнее.»

Вопросы и ответы по MSI MAG Z690 Tomahawk WiFi
