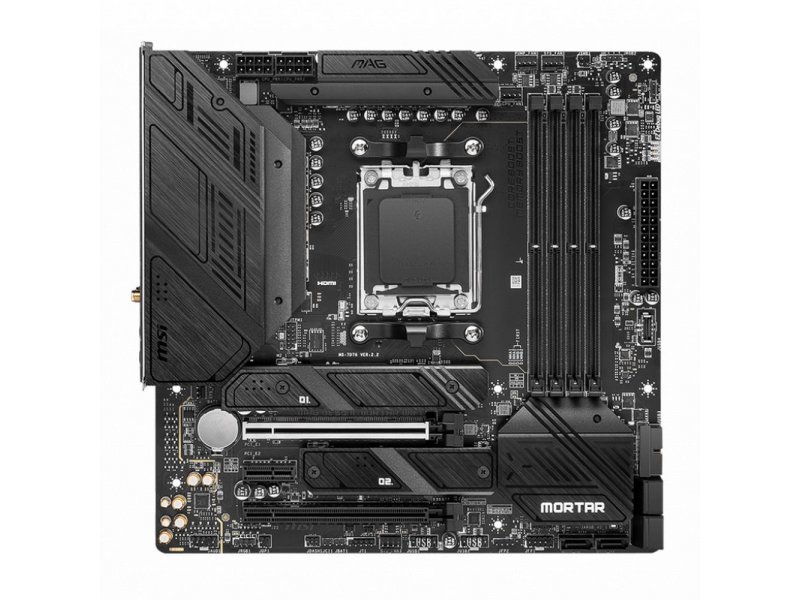

Материнская плата MSI MAG B650M Mortar Wifi, Socket AM5, AMD B650, mATX, RTL

MSI MAG B650M Mortar WiFi — материнская плата формата mATX на чипсете AMD B650 с сокетом AM5, ориентированная на сборку компактных игровых и рабочих систем на процессорах Ryzen 7000 (Raphael) с поддержкой памяти DDR5 и беспроводного подключения Wi-Fi 6E.

• Форм-фактор: mATX, 244 × 244 мм
• Сокет / Чипсет: AM5 / AMD B650
• Память: 4 слота DDR5 DIMM, до 256 ГБ, 4800–7600 МГц
• Для кого: компактные игровые и рабочие ПК на Ryzen 7000, бюджет среднего сегмента AM5

Коротко — для кого эта материнская плата

MSI MAG B650M Mortar WiFi — это рациональная основа для компактного ПК среднего класса на платформе AM5: достаточно VRM-зоны для Ryzen 9, встроенный Wi-Fi 6E, два слота M.2 с PCIe 4.0 и шесть портов SATA. Плата закрывает большинство типовых задач — от игровой сборки с одной видеокартой до рабочей станции с несколькими накопителями — без переплаты за функции X670.

Главные плюсы и ограничения MSI MAG B650M Mortar WiFi

Плата предлагает производительный набор для своего ценового сегмента, но имеет характерные ограничения формата mATX и чипсета B650.

• ✓ 12+2+1 фаз питания с пассивным охлаждением VRM — достаточно для Ryzen 9 7900X без андервольтинга
• ✓ Wi-Fi 6E (802.11ax) и Bluetooth 5.3 в комплекте — антенны включены в поставку
• ✓ Шесть портов SATA + два M.2 PCIe 4.0 — хватает для NAS-подобных конфигураций
• ✓ Один порт USB 3.2 Gen 2x2 Type-C (20 Гбит/с) на задней панели — редкость для B650
• ✓ Кнопка Flash BIOS — обновление прошивки без процессора и памяти

• ✗ Только один слот PCIe x16 — нет возможности установить вторую дискретную видеокарту или PCIe x16 RAID-карту
• ✗ Два слота M.2 вместо трёх, как у некоторых конкурентов B650 в том же ценовом диапазоне
• ✗ Формат mATX ограничивает расширение: всего два слота PCIe (x16 + x4) и нет места под дополнительные карты расширения

Питание, VRM и поддерживаемые процессоры

Сколько фаз питания у MSI MAG B650M Mortar WiFi и каким CPU это хватит

MSI MAG B650M Mortar WiFi оснащена схемой питания 12+2+1 фаз — это выше среднего для сегмента B650 mATX. Зона VRM накрыта пассивным радиатором, который, по наблюдениям специалистов редакции FormulaTV, сохраняет стабильную температуру при работе с процессорами TDP до 105 Вт без дополнительного обдува. Разъём питания CPU — 8+8 pin, что является стандартом для питания мощных Ryzen 7000. Поддерживаются процессоры серии Raphael (Ryzen 7000): от Ryzen 5 7600 до Ryzen 9 7950X при наличии актуальной версии BIOS.

Совет от редакции FormulaTV: «Перед первым запуском с новым процессором Ryzen 7000 проверьте актуальность BIOS — на плату могла поставиться прошивка, не включающая все ступени EXPO-профилей для DDR5-7200 и выше. Кнопка Flash BIOS позволяет обновить прошивку даже без установленного процессора: достаточно USB-накопителя с файлом прошивки с сайта MSI».

Память — DDR5, разгон и конфигурации

Какую память поддерживает MSI MAG B650M Mortar WiFi и до каких частот

MSI MAG B650M Mortar WiFi поддерживает DDR5 в четырёх слотах DIMM с диапазоном частот от 4800 до 7600 МГц (через EXPO/XMP-профили). Максимальный объём — 256 ГБ в двухканальном режиме. Для получения заявленного потолка 7600 МГц используется технология EXPO (Extended Profiles for Overclocking) — аналог XMP от AMD для платформы AM5; профиль активируется в BIOS одним переключателем.

На практике двухканальные комплекты DDR5-6000 CL36 — оптимум по соотношению цены, стабильности и прироста производительности для процессоров Ryzen 7000: именно на этой частоте достигается синхронизация с делителем контроллера памяти (FCLK 2000 МГц). Переход к DDR5-7200+ даёт заметный прирост только в задачах, чувствительных к латентности.

Слоты расширения, M.2 и хранилище

Сколько слотов M.2 и SATA у MSI MAG B650M Mortar WiFi

MSI MAG B650M Mortar WiFi предлагает два разъёма M.2 формата 2260/2280 с интерфейсом PCIe 4.0 x4, оба с металлическими радиаторами-крышками в комплекте. Для SSD-накопителей типа PCIe 4.0 (Samsung 990 Pro, WD Black SN850X и аналогов) оба слота работают на полной скорости без шаринга пропускной способности. По информации производителя, RAID-массивы M.2 поддерживают режимы 0 и 1.

Шесть портов SATA с поддержкой RAID 0/1/10 позволяют построить полноценный домашний файловый сервер или видеомонтажную станцию с несколькими жёсткими дисками — редкость для платы mATX. Слот PCIe 4.0 x16 — для основной видеокарты; второй слот PCIe 4.0 x4 подходит для карт захвата, PCIe SSD-адаптеров или звуковых карт.

Порты и коммуникации — задняя панель и внутренние разъёмы

Какие USB-порты есть на задней панели MSI MAG B650M Mortar WiFi

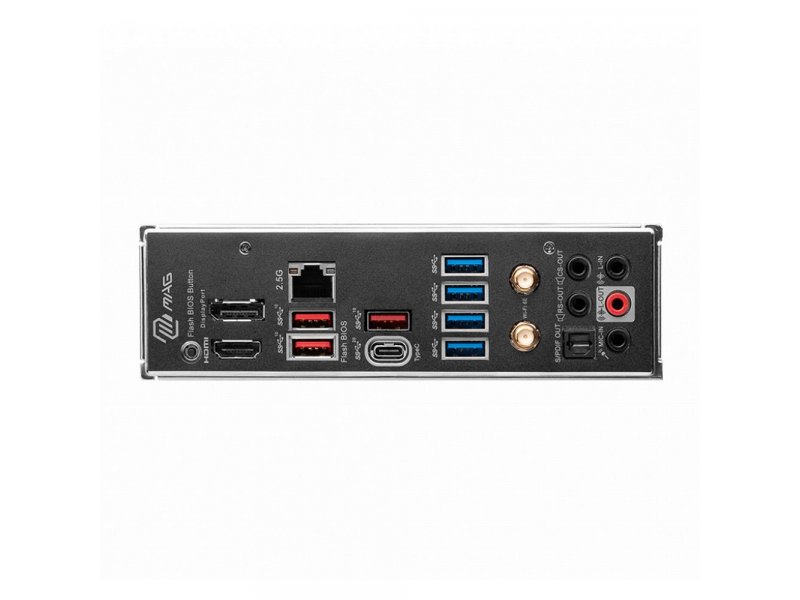

На задней панели MSI MAG B650M Mortar WiFi расположены: один USB 3.2 Gen 2x2 Type-C (20 Гбит/с), три USB 3.2 Gen 2 Type-A (10 Гбит/с) и четыре USB 3.2 Gen 1 Type-A (5 Гбит/с) — итого девять USB-портов без учёта внутренних. Это выше среднего для B650 mATX: большинство конкурентов не включают Gen 2x2 в данном ценовом диапазоне.

Внутренние разъёмы расширяют возможности корпуса: один USB 3.2 Gen 1 (19 pin), два USB 2.0 (9 pin) и один USB 3.2 Gen 2 Type-C — достаточно для корпусов с передней панелью Type-C. По информации производителя, заглушка I/O-панели предустановлена на плате, что упрощает сборку.

Wi-Fi, Bluetooth и сетевой адаптер MSI MAG B650M Mortar WiFi

MSI MAG B650M Mortar WiFi оснащена модулем Wi-Fi 6E (802.11ax) с поддержкой диапазона 6 ГГц и Bluetooth 5.3. Проводная сеть обеспечивается адаптером Realtek RTL8125B со скоростью 2,5 Гбит/с — вдвое быстрее гигабитного стандарта, что актуально при работе с NAS или высокоскоростными роутерами. Антенны Wi-Fi включены в комплект поставки.

Видеовыходы и аудио на задней панели MSI MAG B650M Mortar WiFi

MSI MAG B650M Mortar WiFi имеет один порт HDMI и один DisplayPort для подключения монитора через встроенную графику Ryzen 7000 (Radeon Graphics). Это удобно для тонкого клиента, медиасервера или временной работы без дискретной видеокарты. Звук — кодек Realtek ALC4080, схема 7.1, плюс оптический выход TOSLINK (S/PDIF) для подключения ресивера или усилителя.

Охлаждение и вентиляторы — сколько разъёмов и для чего

Сколько разъёмов для вентиляторов и помп на MSI MAG B650M Mortar WiFi

MSI MAG B650M Mortar WiFi имеет 6 разъёмов для корпусных вентиляторов (4 pin) и один 4-pin разъём для кулера процессора — итого 7 управляемых каналов охлаждения. Этого достаточно для корпусов с тремя-четырьмя вентиляторами плюс СВО или башенным кулером. Управление оборотами через BIOS или программу MSI Center.

Пассивное охлаждение предусмотрено для зоны VRM, обоих слотов M.2 и чипсета — все три критичные зоны нагрева закрыты радиаторами без необходимости дополнительного воздушного потока. По наблюдениям специалистов редакции FormulaTV, при стандартном корпусном обдуве радиаторы M.2 работают в штатном температурном режиме даже при длительных нагрузках с PCIe 4.0-накопителями.

Совет от редакции FormulaTV: «При сборке в корпусах с ограниченным воздушным потоком (compact mATX, например, корпуса объёмом менее 20 л) направьте хотя бы один корпусной вентилятор на зону VRM — несмотря на наличие пассивного радиатора, активный обдув снижает температуру VRM на 10–15°C при работе с Ryzen 9 в длительных нагрузках».

Подсветка RGB и ARGB

Какая подсветка поддерживается на MSI MAG B650M Mortar WiFi

MSI MAG B650M Mortar WiFi оснащена двумя разъёмами 5V-D-G (3 pin) для ARGB и двумя разъёмами 12V-G-R-B (4 pin) для стандартного RGB. Управление эффектами — через программу MSI Mystic Light, совместимую с экосистемами подсветки других производителей через протокол ARGB. Плата подходит для сборок с адресуемой подсветкой корпуса, вентиляторов и планок DDR5 с RGB.

С чем сравнить в России — конкуренты MSI MAG B650M Mortar WiFi

В сегменте B650 mATX с Wi-Fi в России доступны несколько конкурентных решений. MSI MAG B650M Mortar WiFi выделяется комбинацией Gen 2x2 Type-C, 6 портов SATA и 12+2+1 фаз питания при компактном формате.

Эволюция платформы — почему AM5 и B650 сейчас

Платформа AM5 пришла на смену AM4 в 2022 году вместе с процессорами Ryzen 7000 (Raphael). Ключевое отличие — переход на DDR5 и поддержку PCIe 5.0 на уровне чипсетов X670/X670E. Чипсет B650 — «рабочая лошадка» платформы: PCIe 5.0 для GPU здесь отсутствует, но PCIe 4.0 достаточно для всех актуальных видеокарт, а разгон памяти через EXPO доступен в полном объёме.

MSI серия Mortar традиционно позиционируется как баланс между производительностью и ценой в своём поколении — B450M Mortar и B550M Mortar собрали большую аудиторию именно благодаря такому подходу. MAG B650M Mortar WiFi продолжает ту же стратегию: более мощный VRM и Wi-Fi 6E по сравнению с entry-level B650, без избыточных функций топовых X670E.

Инженерный компромисс — что пришлось отдать за компактность

Формат mATX накладывает ограничения, которые важно знать до покупки. MSI MAG B650M Mortar WiFi — плата 244 × 244 мм, то есть квадратная в отличие от стандартных mATX. Два слота PCIe вместо трёх у ATX означают, что одновременно установить дискретную видеокарту и, например, PCIe звуковую карту плюс карту захвата — невозможно. Два слота M.2 вместо трёх у части конкурентов — компромисс в пользу шести SATA-портов, что разумно для систем с HDD-массивами, но менее оптимально для pure-SSD конфигураций.

Ещё один нюанс: чипсет B650 не поддерживает PCIe 5.0 для слота под видеокарту (в отличие от B650E). Для текущего поколения GPU (RTX 40xx, RX 7000) это не имеет практического значения — пропускной способности PCIe 4.0 x16 достаточно с запасом. Но при планировании системы «на несколько лет вперёд» стоит это учитывать.

Совет от редакции FormulaTV: «Если в планах NAS-подобная система или медиасервер с несколькими HDD — шесть SATA-портов MAG B650M Mortar WiFi закрывают этот сценарий лучше большинства B650-плат. Если же задача — три NVMe SSD без HDD, обратите внимание на GIGABYTE B650M AORUS Elite AX с тремя слотами M.2».

Взгляд с другой стороны

Контраргумент. За стоимость MAG B650M Mortar WiFi можно рассмотреть платы X670 (не X670E) на ATX-форм-факторе, которые предлагают больше слотов расширения и часто аналогичный набор M.2.

Когда валиден. Если сборка планируется в корпусе ATX и не стоит задачи экономии места, X670 ATX действительно предоставит больше гибкости при схожей или ненамного большей цене.

Ответ. MSI MAG B650M Mortar WiFi оправдывает себя именно в сценарии «компактная система»: корпуса mATX занимают в 1,5–2 раза меньше места. Для рабочего места с ограниченным пространством или сборки медиацентра это практическое преимущество, которое ATX-платы не могут компенсировать никакими дополнительными слотами.

Ошибки и их цена

1) Покупка DDR5 без EXPO-профиля под AM5 — процессоры Ryzen 7000 наиболее эффективны при DDR5-6000 с оптимальным делителем. Память без EXPO-метки может не разогнаться выше JEDEC-профиля (4800 МГц), и прирост производительности платформы окажется ниже ожидаемого.

2) Установка процессора без обновления BIOS — на складские партии плат могла поставиться прошивка без поддержки последних степпингов Ryzen 7000. Кнопка Flash BIOS решает проблему, но о ней нужно знать заранее: обновить прошивку можно до установки процессора.

3) Игнорирование совместимости кулера с AM5 — ряд популярных башенных кулеров под AM4 требует замены крепёжного комплекта для AM5. Совместимость нужно уточнять у производителя кулера до сборки: обратная совместимость AM4-кулеров с AM5 не гарантирована без дополнительного крепежа.
