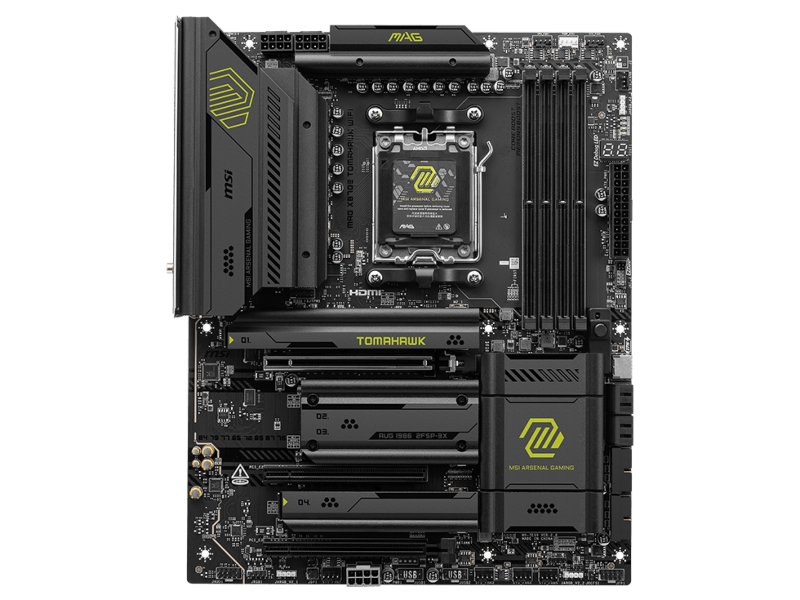

Материнская плата MSI Mag X870e Tomahawk Wifi, Socket AM5, AMD X870E, ATX, RTL

MSI MAG X870E Tomahawk WiFi — материнская плата формата ATX на сокете AM5 с чипсетом AMD X870E, предназначенная для сборки высокопроизводительных систем на процессорах Ryzen 7000/9000 с поддержкой DDR5, PCIe 5.0 и Wi-Fi 7.

• Чипсет: AMD X870E, сокет AM5
• Память: 4 × DDR5 DIMM, до 256 ГБ, 4800–8400 МГц
• Хранилище: 4 × M.2 (2 × PCIe 5.0 x4, 2 × PCIe 4.0 x4), 4 × SATA
• Для кого: энтузиасты, геймеры, рабочие станции на AM5

Коротко — для кого эта материнская плата

MSI MAG X870E Tomahawk WiFi — выбор для тех, кто строит производительную систему на AMD Ryzen 7000/9000 и хочет получить топовую платформу X870E без переплаты за флагманские ROG или Crosshair. Плата закрывает потребности геймеров с ПК, монтажёров и энтузиастов, которым важны скорость NVMe-накопителей на уровне PCIe 5.0, современный стандарт Wi-Fi 7 и запас фаз питания для разгона.

Главные плюсы и ограничения MSI MAG X870E Tomahawk WiFi

По оценке редакции FormulaTV, плата предлагает сбалансированный набор возможностей для платформы X870E при конкурентной цене в своём сегменте.

• ✓ 2 слота M.2 PCIe 5.0 x4 — максимальная скорость для флагманских NVMe-накопителей
• ✓ Wi-Fi 7 (802.11be) и Bluetooth 5.4 — актуальный беспроводной стандарт без доплат
• ✓ Силовая подсистема 14+2+1 фаз — достаточный запас для разгона Ryzen 9
• ✓ Два порта USB4 на задней панели — совместимость с Thunderbolt-периферией и внешними NVMe-боксами
• ✓ Кнопки Flash BIOS и очистки CMOS на плате — удобная диагностика без лишних манипуляций

• ✗ Только один слот PCIe x16 (PCIe 5.0) — конфигурации с несколькими видеокартами не поддерживаются полноценно
• ✗ Встроенный HDMI-выход — только 1 порт; актуален лишь при использовании APU с графикой
• ✗ 4 порта SATA — для систем с большим количеством 2,5″/3,5″ дисков может не хватить

Процессор, память и разгон — что доступно на X870E

Какие процессоры поддерживает MSI MAG X870E Tomahawk WiFi

MSI MAG X870E Tomahawk WiFi поддерживает процессоры AMD серий Granite Ridge (Ryzen 9000), Phoenix и Raphael (Ryzen 7000) в сокете AM5. Чипсет AMD X870E — топовый в линейке: он предоставляет максимальное количество линий PCIe 5.0 и USB4 по сравнению с X670, B650 и B850.

Для разгона процессора предусмотрено двойное питание 8-pin + 8-pin EPS и силовая схема с 14+2+1 фазами — достаточно для работы с Ryzen 9 7950X или 9950X на повышенных частотах. Пассивное охлаждение VRM-зоны через массивные радиаторы снижает тепловую нагрузку при длительной нагрузке.

Поддерживаемый диапазон частот памяти — от 4800 до 8400 МГц по XMP/EXPO, что позволяет реализовать потенциал любых актуальных DDR5-китов.

DDR5 до 256 ГБ — четыре слота и двухканальный режим

MSI MAG X870E Tomahawk WiFi оснащена четырьмя слотами DDR5 DIMM с максимальным объёмом 256 ГБ в двухканальном режиме. Диапазон поддерживаемых частот — 4800–8400 МГц, что охватывает все актуальные DDR5-модули, включая скоростные серии для разгона.

Двухканальный режим активируется при установке модулей в слоты A2+B2 (второй и четвёртый от сокета). По данным производителя, именно такая конфигурация обеспечивает оптимальную стабильность при высоких частотах. Поддержка профилей XMP и AMD EXPO позволяет активировать заявленные производителем ОЗУ частоты в один клик в BIOS.

256 ГБ — практический потолок для рабочих станций: видеомонтаж в 8K, 3D-рендеринг и виртуализация с несколькими ВМ одновременно.

Совет от редакции FormulaTV: «При сборке системы с DDR5-6000 и выше рекомендуем сначала загрузиться на базовой частоте 4800 МГц, убедиться в стабильности, и только после этого активировать профиль EXPO в BIOS. Это экономит время при диагностике потенциальных проблем с совместимостью конкретного кита памяти».

Хранилище — PCIe 5.0 NVMe и четыре M.2 слота

Четыре M.2 разъёма MSI MAG X870E Tomahawk WiFi — скорости и форматы

MSI MAG X870E Tomahawk WiFi предлагает четыре слота M.2: два работают в режиме PCIe 5.0 x4, два — PCIe 4.0 x4. Это один из главных аргументов за X870E перед более доступными чипсетами.

Первый PCIe 5.0-слот принимает накопители формата 2260/2280, второй — 2280 и удлинённый 22110 (110 мм). Два слота PCIe 4.0 x4 поддерживают форматы 2260/2280. Все четыре слота прикрыты пассивными радиаторами — перегрев при длительной нагрузке исключён даже без активного обдува.

Дополнительно доступны 4 порта SATA III с поддержкой RAID 0, 1, 10 — для систем с архивными HDD или бюджетными SSD 2,5″. Массивы M.2 поддерживают RAID 0, 1, 5, 10 — для рабочих станций с требованиями к надёжности хранения.

Почему PCIe 5.0 NVMe важен в 2024–2025 году

Накопители на PCIe 5.0 x4 в MSI MAG X870E Tomahawk WiFi обеспечивают теоретическую пропускную способность до 14 ГБ/с — примерно вдвое больше, чем флагманские PCIe 4.0-модели. На практике это ощутимо при последовательном чтении больших файлов: экспорт видеопроектов, перенос RAW-архивов, загрузка игровых уровней.

Для большинства пользователей PCIe 4.0-накопителей хватает в повседневных задачах. Однако наличие двух PCIe 5.0-слотов создаёт задел на будущее — замена системного диска на скоростной PCIe 5.0 NVMe не потребует смены платформы.

По информации производителя, оба PCIe 5.0-слота подключены напрямую к процессору — без потери линий при одновременном использовании.

Подключение и периферия — порты задней панели

USB-порты и USB4 на MSI MAG X870E Tomahawk WiFi

MSI MAG X870E Tomahawk WiFi предлагает 13 USB-портов на задней панели: 2 × USB4 (до 40 Гбит/с), 1 × USB 3.2 Gen 2 Type-C, 2 × USB 3.2 Gen 2 Type-A, 3 × USB 3.2 Gen 1 Type-A и 4 × USB 2.0. Итого — 3 порта Type-C и 9 портов Type-A.

Два порта USB4 — практический аргумент: они совместимы с Thunderbolt 3/4-периферией (внешние NVMe-боксы, эгпу, профессиональные аудиоинтерфейсы) и обеспечивают скорость до 40 Гбит/с. USB 2.0-порты на задней панели предназначены для мышей, клавиатур и USB-ключей — они не занимают высокоскоростные ресурсы контроллера.

Внутри корпуса доступны дополнительные 4 × USB Type-A (2 × USB 2.0 + 2 × USB 3.2 Gen 1) и 1 × USB 3.2 Gen 2x2 Type-C — для подключения фронтальных портов корпуса, включая современный разъём USB-C на лицевой панели.

Сеть и беспроводное подключение — Wi-Fi 7 и 5G LAN

Сетевой адаптер Realtek 8126 обеспечивает проводное подключение на скорости до 5 Гбит/с — это 5G LAN, который в несколько раз быстрее стандартного гигабитного Ethernet. Актуально для NAS, локальных передач больших файлов и работы в сетях с соответствующей инфраструктурой.

Беспроводной модуль поддерживает Wi-Fi 7 (802.11be) — последний стандарт с поддержкой многоканальной передачи (MLO) и частотами 2,4 / 5 / 6 ГГц. Версия Bluetooth — 5.4. Модуль установлен в разъём M.2 (E) и, при необходимости, заменяется.

По наблюдениям специалистов редакции FormulaTV в условиях шоурума, Wi-Fi 7 в паре с совместимым роутером заметно снижает задержки по сравнению с Wi-Fi 6E в условиях насыщенного радиоэфира.

Звук — Realtek ALC4080 и оптический S/PDIF

Звуковая подсистема MSI MAG X870E Tomahawk WiFi построена на кодеке Realtek ALC4080 с поддержкой схемы 7.1. На задней панели присутствует оптический выход TOSLINK (S/PDIF) — для подключения AV-ресиверов или ЦАП без потерь сигнала.

ALC4080 — один из лучших встроенных кодеков Realtek: он обеспечивает соотношение сигнал/шум, достаточное для работы с мониторными наушниками среднего класса напрямую. Для студийного мониторинга или работы с профессиональными DAW потребуется внешний USB-аудиоинтерфейс, однако для игр и кино встроенного решения хватает.

Разводка платы и охлаждение системы

Разъёмы для вентиляторов и подсветки на MSI MAG X870E Tomahawk WiFi

MSI MAG X870E Tomahawk WiFi оснащена 6 разъёмами для корпусных вентиляторов (4-pin PWM) и 1 разъёмом для процессорного кулера (4-pin). Итого 7 управляемых вентиляторных каналов — достаточно для корпуса с шестью вентиляторами без использования хаба.

Подсветка управляется через MSI Mystic Light: 3 разъёма ARGB 5V (3-pin) и 1 разъём RGB 12V (4-pin). Этого хватает для подключения подсветки корпуса, кулера и нескольких лент с единым управлением. Совместимость с ARGB-адресацией позволяет реализовать эффекты per-LED.

Пассивное охлаждение охватывает зону VRM, чипсет и все четыре M.2-слота — тепловые трубки и контактные радиаторы работают без вентиляторов, что исключает шум от системы охлаждения самой платы.

Совет от редакции FormulaTV: «Если корпус предполагает установку нижнего вентилятора на радиатор блока питания — подключите его к одному из 6 корпусных разъёмов и задайте ему кривую по датчику температуры чипсета. В конфигурациях с несколькими активными M.2 это снижает фоновую температуру зоны накопителей на несколько градусов без дополнительного шума в простое».

С чем сравнить в России?

На рынке РФ в сегменте материнских плат AM5 на чипсете X870E и X670E основными альтернативами MSI MAG X870E Tomahawk WiFi выступают модели от ASUS и Gigabyte аналогичного ценового уровня.

По совокупности характеристик MSI MAG X870E Tomahawk WiFi находится на уровне Gigabyte X870E Aorus Elite WiFi7, предлагая сопоставимый набор возможностей. ASUS ROG Strix X870E-E превосходит её по числу фаз питания и скорости LAN, но относится к более высокому ценовому сегменту.

Как мы к этому пришли — эволюция платформы AM5

Платформа AM5 была представлена в 2022 году как преемник AM4 с переходом на DDR5 и PCIe 5.0. Первое поколение чипсетов X670/X670E обеспечивало часть возможностей нового стандарта, однако полноценная реализация PCIe 5.0 для M.2-накопителей появилась именно в X870E.

Серия MAG Tomahawk от MSI исторически позиционируется как «народный флагман» — плата с возможностями топового чипсета, но без избыточных функций и наценки за бренд ROG или Crosshair. Эта логика сохранилась и в поколении X870E.

Переход с X670E на X870E для существующих владельцев AM5-систем оправдан прежде всего двумя факторами: нативной поддержкой двух M.2 PCIe 5.0 и интеграцией Wi-Fi 7 без доплаты за отдельный адаптер.

Инженерный компромисс

Главный trade-off MSI MAG X870E Tomahawk WiFi — ограниченное количество слотов расширения PCIe. Один слот PCIe 5.0 x16 в сочетании с PCIe 4.0 x4 и PCIe 3.0 x1 означает, что при установке видеокарты дополнительные карты расширения (звуковая, захвата видео, дополнительные USB) используют более медленные шины.

Для подавляющего большинства геймерских и рабочих конфигураций это несущественно: видеокарта занимает x16, а оставшихся слотов хватает для карт захвата или PCIe SSD-карт. Ограничение ощущается только в профессиональных рабочих станциях с несколькими PCIe-картами одновременно.

Второй компромисс — 4 порта SATA. Для систем с большим медиаархивом на HDD (5–8 дисков) потребуется SATA-контроллер или переход к NAS-решению.

Взгляд с другой стороны

Контраргумент. Зачем платить за X870E, если X670E или B850 дешевле, а для большинства задач разница незаметна?

Когда валиден. Если в планах нет флагманских PCIe 5.0-накопителей, Wi-Fi 7-роутера и USB4-периферии — переплата за X870E действительно нецелесообразна. На B850 можно собрать систему с той же производительностью процессора за меньшие деньги.

Ответ. X870E оправдан, если хотя бы два из трёх факторов актуальны: быстрый PCIe 5.0 NVMe в планах, USB4-периферия (внешний GPU, профессиональный аудиоинтерфейс, скоростной NVMe-бокс), или сеть 5+ Гбит/с в локальной инфраструктуре. При сборке системы «на вырост» X870E обеспечивает совместимость с будущими компонентами без смены платформы.

Ошибки и их цена

1) Установить оба модуля DDR5 в первые два слота (A1+B1) — система загрузится, но двухканальный режим и стабильность на высоких частотах XMP/EXPO будут под вопросом. Правильная конфигурация — слоты A2+B2 (второй и четвёртый от сокета). Цена ошибки: потеря до 10–15% пропускной способности памяти.

2) Подключить один кабель 8-pin EPS вместо двух при использовании Ryzen 9 с разгоном. Один разъём ограничивает токовый резерв для VRM в нагрузке, что может привести к троттлингу процессора. Плата требует оба разъёма 8-pin + 8-pin при работе с топовыми CPU.

3) Пропустить обновление BIOS перед установкой процессора серии Granite Ridge (Ryzen 9000). Ряд плат X870E поступает в продажу с BIOS, оптимизированным для Ryzen 7000. Для этого и предусмотрена кнопка Flash BIOS на плате — обновление возможно с USB-накопителя без установленного процессора.
