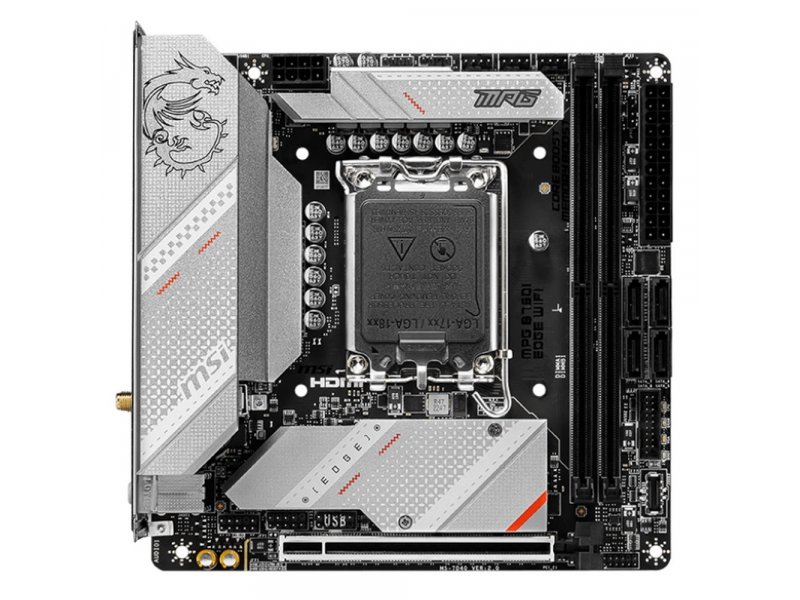

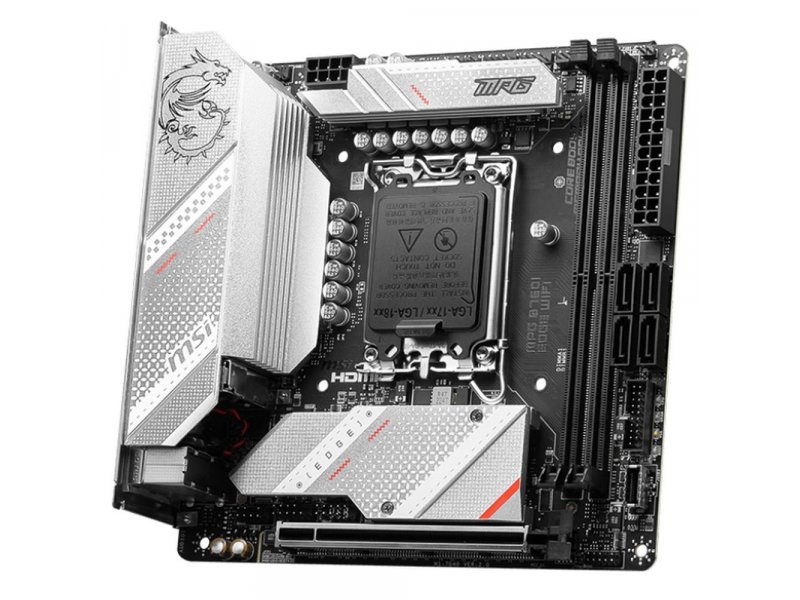

Материнская плата MSI Mpg B760i Edge Wifi, Socket LGA 1700, Intel B760, mATX, RTL

MSI MPG B760I Edge WiFi — компактная материнская плата формата mATX (170×170 мм) на чипсете Intel B760 под сокет LGA 1700, совместимая с процессорами Alder Lake и Raptor Lake, с поддержкой DDR5 до 7200 МГц и беспроводным модулем Wi-Fi 6E — для сборки производительного компактного ПК в небольшом корпусе.

• Форм-фактор: mATX, 170×170 мм
• Память: DDR5, 2 слота, до 96 ГБ, 4800–7200 МГц, двухканал
• Беспроводная связь: Wi-Fi 6E (802.11ax), Bluetooth 5.3
• Для кого: компактные сборки, домашний ПК, рабочая станция, игровой мини-ПК

Коротко — для кого эта материнская плата

MSI MPG B760I Edge WiFi ориентирована на тех, кто строит производительный компактный ПК в корпусе mATX и не хочет жертвовать ни функциональностью, ни возможностями расширения. Плата закрывает большинство задач — от домашнего мультимедийного центра до игровой станции — в габаритах 170×170 мм.

Главные плюсы и ограничения MSI MPG B760I Edge WiFi

По оценке редакции FormulaTV, плата предлагает сильный набор функций для формата mATX без очевидных компромиссов в коммуникациях.

• ✓ Wi-Fi 6E (802.11ax) и Bluetooth 5.3 в комплекте — антенны идут в коробке, кабель к роутеру не нужен
• ✓ DDR5 до 7200 МГц — поддержка актуального стандарта памяти с запасом по частоте
• ✓ Слот PCIe 5.0 x16 — для видеокарт следующего поколения без узкого места на шине
• ✓ Два M.2 слота (оба PCIe 4.0 x4), пассивное охлаждение VRM, M.2 и чипсета — термопакет решён на уровне платы
• ✓ Сеть 2.5 Гбит/с (Realtek RTL8125G) — без ограничений для гигабитного домашнего интернета

• ✗ Только 2 слота DDR5 — максимум 96 ГБ, конфигурация без апгрейда в будущем более чем до двух планок
• ✗ Один разъём для корпусного вентилятора (4 pin) — при сложном воздушном потоке в корпусе потребуется PWM-хаб
• ✗ Чипсет B760 не поддерживает разгон процессора — оверклокинг CPU закрыт, доступен только XMP/EXPO для памяти

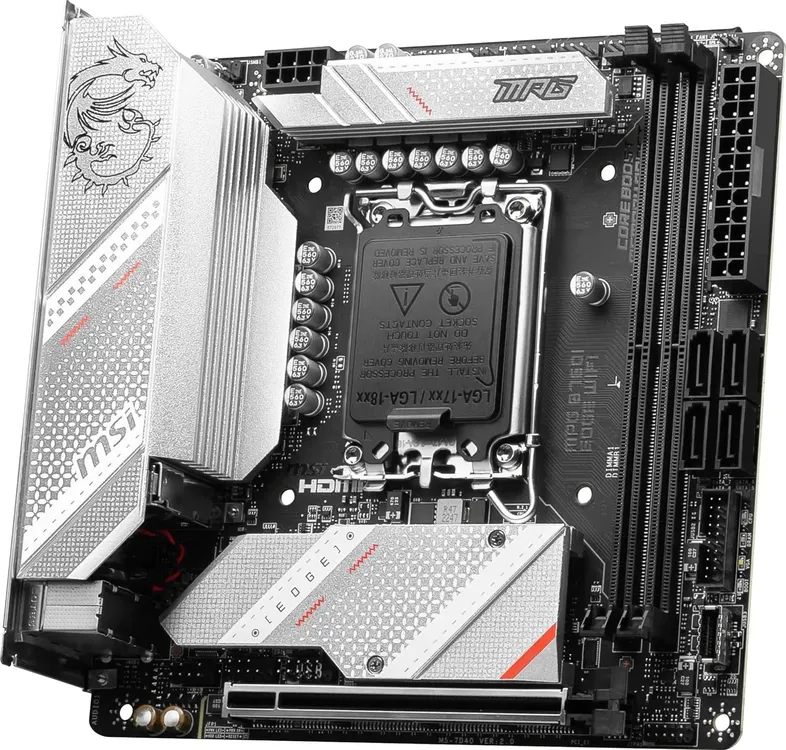

Память, питание и возможности расширения

DDR5 до 7200 МГц — что это означает на практике

MSI MPG B760I Edge WiFi поддерживает DDR5 в диапазоне 4800–7200 МГц при двухканальном режиме работы — это актуальный диапазон для высокопроизводительных комплектов памяти 2024–2025 годов. Два слота DIMM вмещают до 96 ГБ суммарно, что перекрывает потребности любого домашнего или рабочего сценария.

Разгон памяти через XMP/EXPO доступен в полном объёме: чипсет B760, в отличие от Z790, не блокирует профили памяти, а лишь ограничивает разгон процессора по множителю. Для большинства сборок это несущественно — основной прирост производительности современных платформ достигается именно частотой DDR5, а не оверклокингом CPU.

По информации производителя, схема питания платы — 8+1+1 фаз с пассивным охлаждением зоны VRM. Для процессоров Raptor Lake (включая Core i7/i9) этого достаточно при работе в штатных рамках TDP.

PCIe 5.0 и накопители — актуально ли для сборки 2025 года

MSI MPG B760I Edge WiFi оснащена единственным слотом PCIe 5.0 x16 — для видеокарты — и двумя слотами M.2 форм-фактора 2280, оба с поддержкой PCIe 4.0 x4. Первый слот работает исключительно по PCIe 4.0 x4, второй — PCIe 4.0 x4 или SATA. Для NVMe-накопителей PCIe 4.0 (скорость до ~7 ГБ/с) этого достаточно без ограничений.

Слот PCIe 5.0 x16 обеспечивает пропускную способность 128 ГБ/с — видеокарты GeForce RTX 5000-й серии и Radeon RX 8000-й серии задействуют его без узкого места на шине. Дополнительно доступны 4 порта SATA III для классических HDD или SSD; поддерживается RAID 0, 1, 5, 10.

Беспроводная связь и коммуникации

Wi-Fi 6E и Bluetooth 5.3 — что получает пользователь из коробки

MSI MPG B760I Edge WiFi оснащена модулем Wi-Fi 6E стандарта 802.11ax с поддержкой диапазона 6 ГГц — антенны входят в комплект поставки и подключаются к разъёму на задней панели без дополнительных покупок. Это важно для компактных корпусов mATX, где места для дополнительных карт расширения нет.

Проводной сетевой адаптер — Realtek RTL8125G со скоростью 2,5 Гбит/с. По наблюдениям специалистов редакции FormulaTV в условиях шоурума, адаптер стабильно работает с 2,5-гигабитными коммутаторами и не создаёт задержек в онлайн-сценариях. Для домашней гигабитной сети это запас прочности с двойным перекрытием.

Bluetooth 5.3 обеспечивает подключение периферии — беспроводных наушников, геймпадов, клавиатур — без USB-донглов. Версия 5.3 актуальна для большинства современных аксессуаров на рынке России в 2025 году.

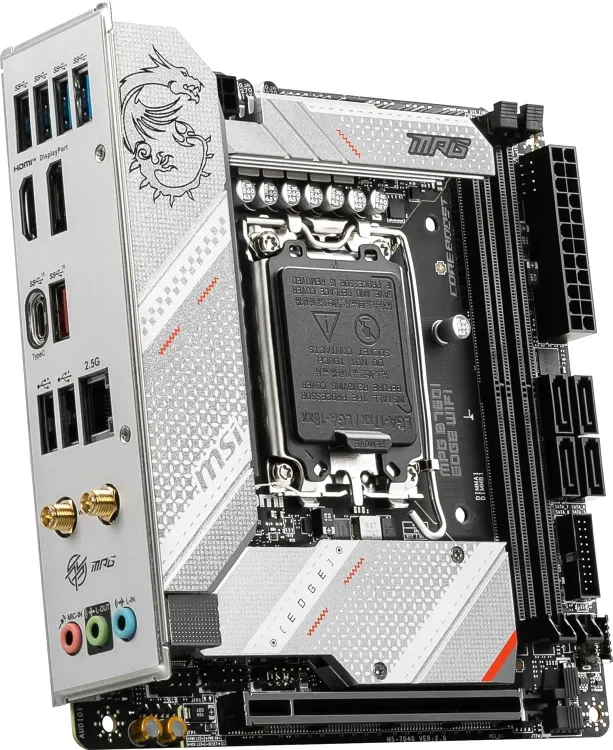

Порты задней панели — что есть и чего не хватает

На задней панели MSI MPG B760I Edge WiFi расположены: 1×DisplayPort, 1×HDMI (для встроенной графики Intel), 1×USB 3.2 Gen 2 Type-A, 4×USB 3.2 Gen 1 Type-A, 2×USB 2.0, 1×USB 3.2 Gen 2 Type-C, 1×RJ-45 (2,5 Гбит/с), аудиоразъёмы 7.1 и разъём для антенн Wi-Fi.

Итого 8 портов USB на задней панели — для mATX-формата это полноценный набор. Внутренние разъёмы добавляют: 1×USB 2.0 (9 pin), 1×USB 3.2 Gen 1 (19 pin), 1×USB 3.2 Gen 2 Type-C — позволяют задействовать фронтальные порты корпуса без ограничений.

Совет от редакции FormulaTV: «Если планируете использовать монитор через встроенную графику Intel (без дискретной видеокарты), подключайте его к DisplayPort — он обеспечивает более стабильную передачу сигнала на высоких частотах обновления, чем HDMI на этой платформе».

Дизайн, RGB-подсветка и установка

Форм-фактор mATX и совместимость с корпусами

MSI MPG B760I Edge WiFi имеет размеры 170×170 мм — стандартный mATX, совместимый с подавляющим большинством корпусов формата mATX и ATX. Плата монтируется на стандартные стойки 6 мм; схема отверстий соответствует спецификации mATX. При выборе корпуса достаточно проверить поддержку mATX — дополнительных условий нет.

Подсветка представлена двумя разъёмами: 5V-D-G (3 pin) для ARGB-устройств и 12V-G-R-B (4 pin) для стандартных RGB-компонентов. Синхронизация — через ПО MSI Mystic Light. Разъём 4 pin для процессорного кулера и один разъём для корпусного вентилятора (4 pin) — при необходимости управлять тремя и более вентиляторами нужен дополнительный PWM-хаб.

Разъём питания процессора — 8 pin, питание платы — 24 pin. Для процессоров Raptor Lake (Core i5/i7/i9) одного 8-pin разъёма достаточно при работе без разгона CPU.

Аудио — Realtek ALC897 и схема 7.1

Встроенный аудиочипсет Realtek ALC897 обеспечивает схему 7.1 — подойдёт для подключения акустики и наушников через аналоговые разъёмы на задней панели. Для геймеров, использующих USB-гарнитуру или внешнюю звуковую карту, качество встроенного чипсета не критично. Для тех, кто слушает музыку через встроенное аудио, ALC897 обеспечивает приемлемое качество в своём ценовом сегменте без претензий на Hi-Fi.

Совет от редакции FormulaTV: «При сборке компактного ПК в mATX-корпусе заранее продумайте маршрутизацию кабеля питания CPU (8 pin) — в небольших корпусах он нередко оказывается слишком коротким у модульных блоков питания. Рекомендуем проверить длину кабелей БП до покупки, ориентируясь на расположение разъёма в верхнем левом углу платы».

Комплектация MSI MPG B760I Edge WiFi

В комплект поставки входят: материнская плата, 1 кабель SATA, 1 кабель RGB, инструкция по установке, крепёжный комплект и антенны Wi-Fi. Отдельно приобретать антенны не нужно — они уже в коробке. Для первичной сборки с одним накопителем SATA кабель SATA в комплекте закрывает потребность сразу.

С чем сравнить в России

В сегменте компактных плат mATX на Intel B760 с Wi-Fi и DDR5 конкурентами MSI MPG B760I Edge WiFi выступают несколько актуальных моделей.

По информации производителя, ключевое отличие MSI MPG B760I Edge WiFi от большинства конкурентов — слот PCIe 5.0 x16 при той же цене, что обеспечивает совместимость с видеокартами следующего поколения без замены платы. Gigabyte B760M DS3H предлагает 4 слота DDR5 при меньшей максимальной частоте памяти.

Как мы к этому пришли — эволюция платформы Intel B760

Чипсет Intel B760 появился в начале 2023 года как замена B660 и занял нишу между бюджетным H770 и флагманским Z790. Ключевое решение Intel — разрешить разгон памяти DDR5 через XMP/EXPO при сохранении запрета на разгон CPU. Для большинства пользователей это рациональный компромисс: прирост от XMP на DDR5 ощутим в реальных задачах, тогда как разгон CPU на B-чипсетах исторически требовал значительных усилий.

По наблюдениям специалистов редакции FormulaTV в условиях шоурума, платформа LGA 1700 с Raptor Lake демонстрирует стабильную работу с памятью DDR5-6000–6400 в XMP-режиме без необходимости ручной настройки таймингов. Это снижает порог входа для начинающих сборщиков.

Поддержка Alder Lake (12-е поколение) и Raptor Lake (13-е/14-е поколение) означает, что MSI MPG B760I Edge WiFi совместима с широкой линейкой процессоров, уже доступных в России по сниженным ценам.

Инженерный компромисс

Главный trade-off платы — два слота DDR5 вместо четырёх. Производитель выбрал трассировку PCIe 5.0 x16 и компактный форм-фактор 170×170 мм в приоритете перед количеством слотов памяти. Это правильное решение для mATX: четыре слота DDR5 с поддержкой высоких частот физически сложно уместить на плате такого размера без компромиссов в трассировке.

На практике два слота DDR5 с 48 ГБ планками дают максимум 96 ГБ — этого хватит для рабочих станций с виртуализацией и профессиональных сборок. Потолок всё же ниже, чем у полноразмерных ATX-плат на Z790 с четырьмя слотами.

Взгляд с другой стороны

Контраргумент. Чипсет B760 ограничивает оверклокинг CPU — при той же цене можно найти плату на Z790 с полным разблокированным разгоном. Зачем переплачивать за MPG-серию без разгона?

Когда валиден. Если вы планируете серьёзный разгон Core i9-13900K или i9-14900K и готовы к сложной настройке VRM-питания — Z790 действительно логичнее. Также справедливо для сборок, где нужны четыре слота DDR5.

Ответ. MSI MPG B760I Edge WiFi рациональна там, где важны компактность, Wi-Fi 6E в комплекте и PCIe 5.0 при умеренном бюджете. Для процессоров Core i5/i7 без разгона B760 не создаёт ни одного реального ограничения по производительности — и стоит заметно дешевле Z790 за аналогичный набор коммуникаций.

Ошибки и их цена

1) Покупка DDR4-памяти для этой платы — плата поддерживает исключительно DDR5, DDR4 физически несовместима. Цена ошибки: покупка двух новых планок DDR5.

2) Использование кулера с крепением AM4/AM5 без переходника — сокет LGA 1700 требует крепёжный комплект для LGA 1700. Большинство современных башенных кулеров поставляются с нужным крепежом, но бюджетные модели 2020–2022 годов — нет. Цена ошибки: простой сборки и возврат кулера.

3) Игнорирование длины кабеля питания CPU (8 pin) при выборе блока питания — в компактных mATX-корпусах кабель нередко оказывается коротким у модульных БП с кабелями стандарт-длины. Цена ошибки: отдельный удлинитель 8 pin или замена кабеля.

Совет от редакции FormulaTV: «При первом включении после сборки зайдите в BIOS и активируйте XMP-профиль памяти вручную — по умолчанию DDR5 стартует на базовой частоте 4800 МГц, даже если установлены планки на 6000+ МГц. Без XMP вы теряете значительную часть производительности памяти, за которую заплатили».
