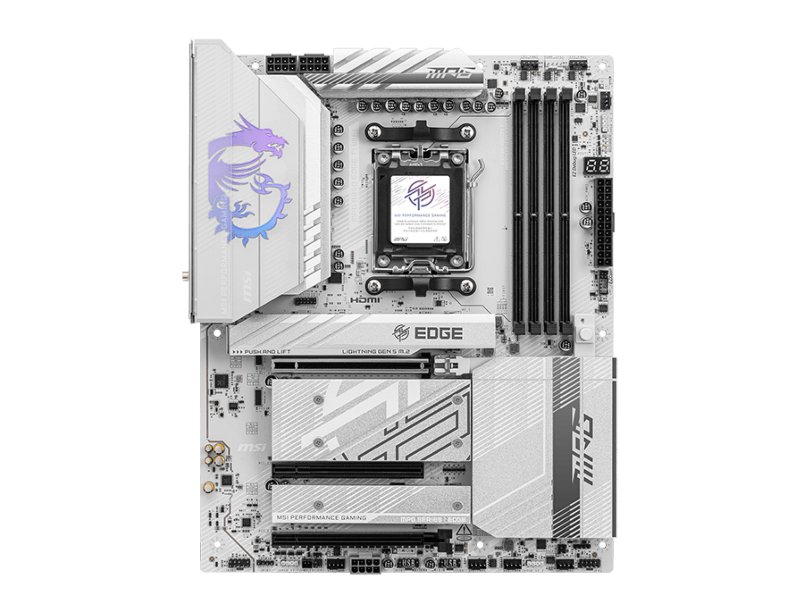

Материнская плата MSI Mpg B850 Edge Ti Wifi, Socket AM5, AMD B850, ATX, RTL

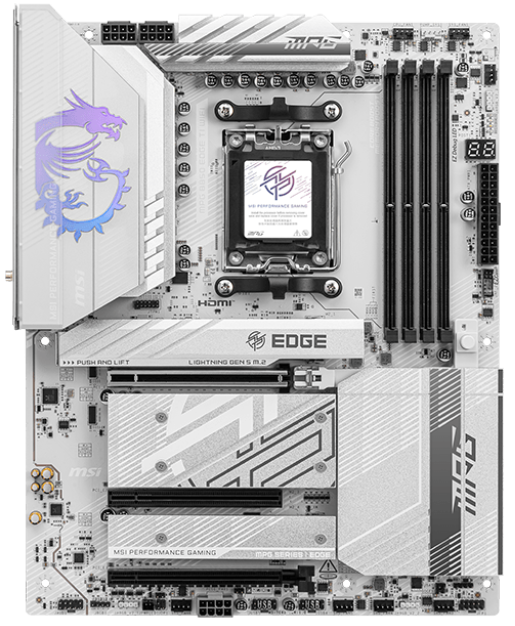

MSI MPG B850 Edge Ti WiFi — материнская плата форм-фактора ATX на сокете AM5 с чипсетом AMD B850, предназначенная для сборки высокопроизводительных ПК на процессорах Ryzen серий Granite Ridge, Phoenix и Raphael с поддержкой DDR5 и PCIe 5.0.

• Сокет / Чипсет: AM5 / AMD B850
• Слоты памяти: 4 × DDR5 DIMM, до 256 ГБ, 4800–8400 МГц
• Накопители: 4 × M.2 (2 × PCIe 5.0 x4, 2 × PCIe 4.0), 4 × SATA
• Для кого: энтузиасты, игровые ПК, рабочие станции на Ryzen 7000/9000

Коротко — для кого эта материнская плата

MSI MPG B850 Edge Ti WiFi рассчитана на сборщиков производительных игровых и рабочих ПК на платформе AM5, которым нужен запас по скорости накопителей, актуальный стандарт беспроводной связи и надёжная подсистема питания без перехода на чипсет X870. Плата закрывает сценарии от современного игрового ПК с несколькими NVMe до небольшой рабочей станции с большим объёмом оперативной памяти.

Главные плюсы и ограничения MPG B850 Edge Ti WiFi

Плата предлагает набор возможностей верхней части среднего сегмента при цене ниже X870-решений.

• ✓ Два слота M.2 с PCIe 5.0 x4 — максимальная скорость для топовых NVMe-накопителей
• ✓ Wi-Fi 7 (802.11be) и Bluetooth 5.4 — актуальный стандарт беспроводной связи с запасом на несколько лет
• ✓ 12+2+1 фаз питания с пассивным охлаждением VRM — стабильная работа даже под мощными Ryzen 9
• ✓ 3 порта USB Type-C на задней панели (3.2 Gen 2) плюс внутренний USB 3.2 Gen 2×2 — современная периферия без хабов

• ✗ Четыре слота M.2 не работают одновременно на максимальной скорости — два слота PCIe 4.0 делят пропускную способность
• ✗ Нет Thunderbolt — для подключения профессиональных внешних устройств потребуется дополнительная карта расширения
• ✗ Чипсет B850 не поддерживает PCIe 5.0 для накопителей в полном объёме так же, как X870E — компромисс для бюджетно ориентированных сборок

Процессор, память и питание — что реально поддерживается

Совместимые процессоры MSI MPG B850 Edge Ti WiFi — сокет AM5

MSI MPG B850 Edge Ti WiFi поддерживает процессоры AMD под сокет AM5: семейства Granite Ridge (Ryzen 9000), Phoenix и Raphael (Ryzen 7000). Разъём питания процессора — 8 pin + 8 pin, что обеспечивает достаточный ток для флагманских 16-ядерных моделей без дросселирования. BIOS построен на базе UEFI AMI с флеш-памятью 256 МБ; на плате предусмотрена кнопка Flash BIOS для обновления прошивки без установленного процессора — удобно при сборке с новым CPU из коробки.

Оперативная память DDR5 до 8400 МГц — сколько и какая подойдёт

MSI MPG B850 Edge Ti WiFi оснащена четырьмя слотами DDR5 DIMM в двухканальном режиме с поддержкой частот от 4800 до 8400 МГц и максимальным объёмом 256 ГБ. Плата охватывает весь актуальный диапазон DDR5: базовые 4800 МГц для стандартных сборок и разгон до 8400 МГц через EXPO/XMP-профили для оверклокерских комплектов. По наблюдениям специалистов FormulaTV в условиях шоурума, стабильность при частотах выше 7200 МГц зависит от качества конкретного комплекта памяти — рекомендуется выбирать планки из списка совместимости QVL на сайте MSI.

Подсистема питания — 12+2+1 фаз и охлаждение VRM

Плата использует схему питания 12+2+1 фаз с массивным пассивным радиатором над зоной VRM. Такая конфигурация рассчитана на стабильную работу с топовыми процессорами Ryzen 9 серий 7000/9000 при длительной нагрузке без троттлинга. Пассивное охлаждение охватывает не только VRM, но и зону чипсета, а также все четыре слота M.2 — накопители работают без перегрева даже при одновременной записи на несколько дисков.

Совет от Редакции FormulaTV: «При двойном питании 8+8 pin подключайте оба кабеля — даже если процессор формально запускается с одним. При длительных стресс-тестах или рендеринге один кабель создаёт перегрев разъёма, что со временем приводит к окислению контактов».

Накопители и слоты расширения — PCIe 5.0 и четыре M.2

Четыре слота M.2 на MSI MPG B850 Edge Ti WiFi — какой куда

MSI MPG B850 Edge Ti WiFi предоставляет четыре слота M.2 с разными характеристиками: два работают по PCIe 5.0 x4 (форматы 2260/2280 и 2280/22110), два — по PCIe 4.0 (x2 и x4, форматы 2260/2280). Слоты PCIe 5.0 рассчитаны на NVMe-накопители нового поколения с пропускной способностью до 14 ГБ/с — это актуально для профессионального монтажа видео 8K или игровых сборок с минимальным временем загрузки. Все четыре слота прикрыты металлическими радиаторами в комплекте поставки. Дополнительно доступны четыре порта SATA с поддержкой RAID 0, 1, 10 — для подключения HDD или бюджетных SATA SSD.

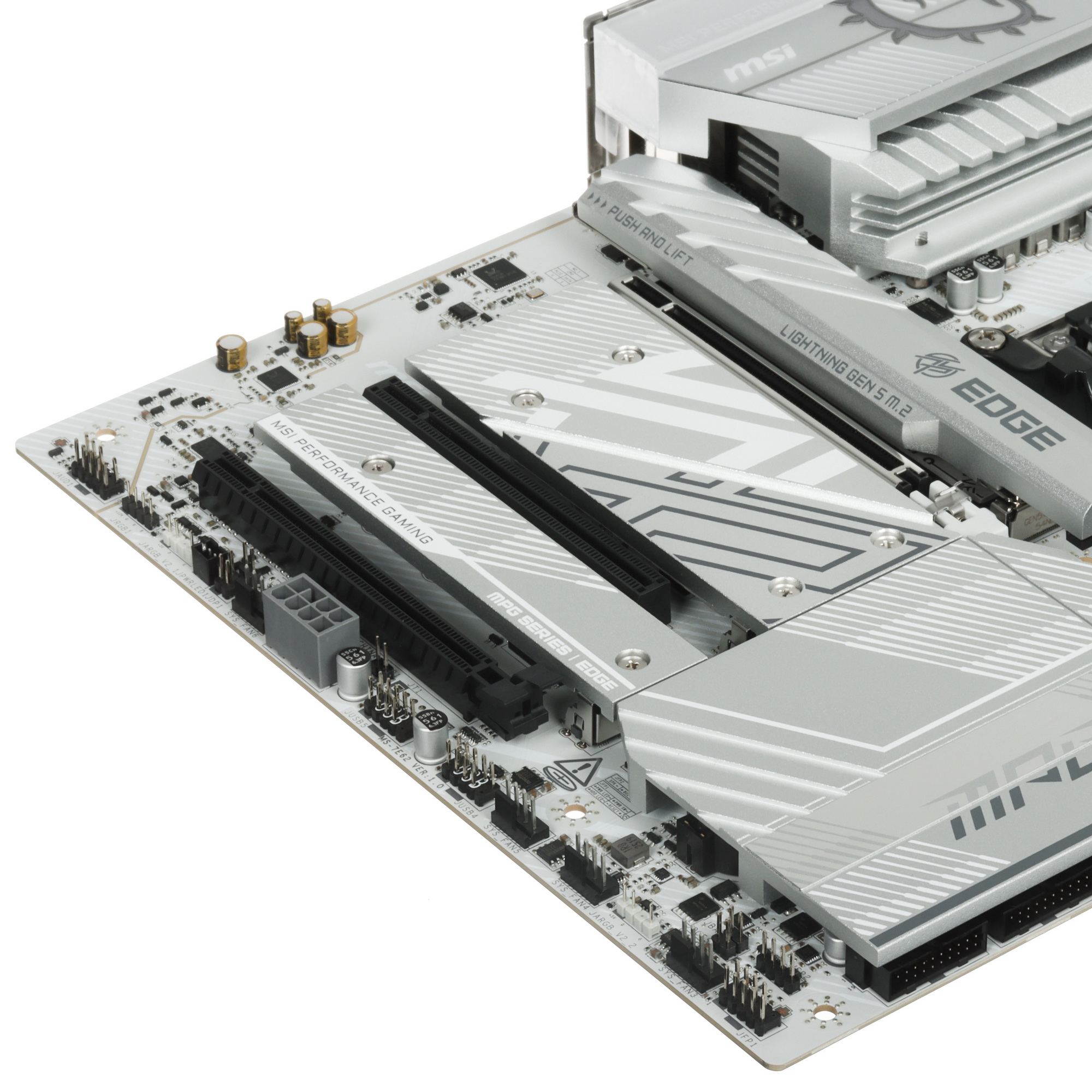

Слоты PCIe и возможности расширения

MSI MPG B850 Edge Ti WiFi имеет три слота PCIe разных поколений: один PCIe 5.0 x16 для видеокарты, один PCIe 4.0 в режиме x4 и один PCIe 3.0 в режиме x1. Основной слот PCIe 5.0 x16 обеспечивает полную пропускную способность для видеокарт текущего поколения — RTX 5000 и RX 9000 серий. Слоты x4 и x1 используются для дополнительных карт расширения: RAID-контроллер, Thunderbolt-карта, сетевой адаптер.

Подключение и порты — задняя панель и внутренние разъёмы

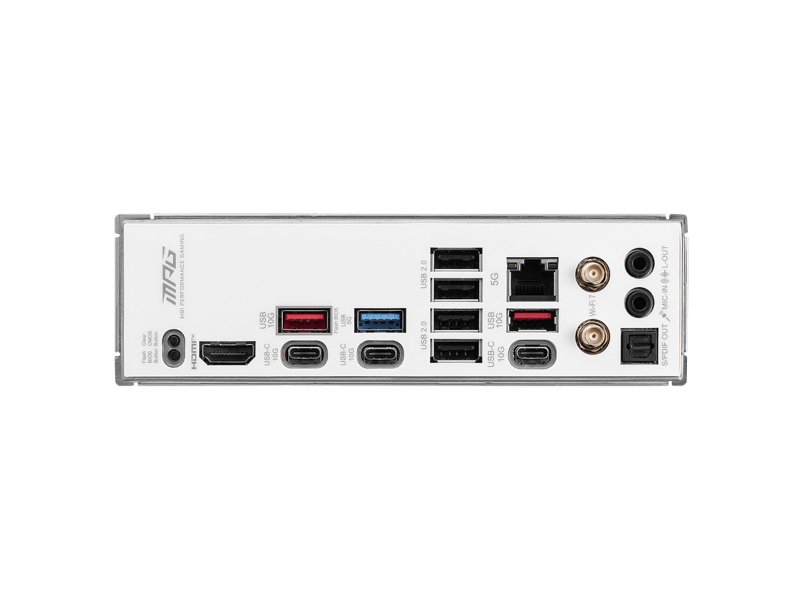

Задняя панель MSI MPG B850 Edge Ti WiFi — USB, видео и аудио

MSI MPG B850 Edge Ti WiFi оснащена богатой задней панелью: 7 портов USB суммарно — 4 × USB 2.0, 1 × USB 3.2 Gen 1 и 2 × USB 3.2 Gen 2 типа A, а также 3 × USB 3.2 Gen 2 Type-C. Три Type-C на задней панели — редкость для B-чипсета; они закрывают потребности в подключении современных мониторов, зарядке ноутбуков и хабов без переходников. Сетевой порт RJ-45 обеспечивается контроллером Realtek 8126 на 5 Гбит/с — вдвое быстрее стандартного гигабитного Ethernet, что заметно при работе с NAS или передаче больших файлов. Видеовыход — один HDMI для вывода изображения с интегрированной графики. Аудио выведено через оптический TOSLINK (S/PDIF) для подключения AV-ресивера или саундбара.

Внутренние разъёмы платы — вентиляторы, подсветка, USB для корпуса

MSI MPG B850 Edge Ti WiFi предлагает 6 разъёмов для корпусных вентиляторов (4 pin PWM) плюс отдельный 4-pin разъём для процессорного кулера. Для подсветки предусмотрено три 3-pin ARGB (5V) разъёма и один 4-pin RGB (12V) — совместимо с большинством корпусов и кулеров с подсветкой, синхронизация через MSI Mystic Light. Внутренние USB-разъёмы: 2 × USB 2.0 (9 pin), 2 × USB 3.2 Gen 1 (19 pin) и 1 × USB 3.2 Gen 2×2 Type-C (внутренний) — последний закрывает подключение фронтальных панелей корпусов с Type-C на максимальной скорости до 20 Гбит/с.

Совет от Редакции FormulaTV: «Шесть разъёмов для вентиляторов на плате снимают необходимость в контроллере вентиляторов для большинства корпусов. При сборке в корпусах с 4–5 вентиляторами можно управлять ими напрямую через MSI Center без дополнительного оборудования».

Wi-Fi 7 и сеть — реальный прирост или маркетинг?

Wi-Fi 7 802.11be на плате — когда он нужен и когда нет

MSI MPG B850 Edge Ti WiFi оснащена модулем Wi-Fi 7 (802.11be) с поддержкой Bluetooth 5.4 через разъём M.2 (E). Wi-Fi 7 работает с роутерами 802.11be, поддерживает Multi-Link Operation (MLO) для одновременного использования нескольких диапазонов и обеспечивает теоретическую пропускную способность до 46 Гбит/с. На практике преимущество перед Wi-Fi 6E заметно при наличии современного роутера Wi-Fi 7 — при работе со старыми роутерами плата автоматически откатывается до поддерживаемого стандарта. Проводная сеть через контроллер Realtek 8126 обеспечивает 5 Гбит/с по информации производителя — это актуально при наличии 2.5G или 5G порта на роутере и NAS в локальной сети.

Звук — встроенный кодек Realtek ALC4080

Возможности встроенного звука MSI MPG B850 Edge Ti WiFi

MSI MPG B850 Edge Ti WiFi использует звуковой кодек Realtek ALC4080 с поддержкой схемы 7.1. По наблюдениям специалистов FormulaTV, ALC4080 относится к верхнему уровню встроенных кодеков — он обеспечивает соотношение сигнал/шум, достаточное для работы с профессиональными наушниками до 250 Ом без внешнего усилителя в большинстве сценариев. Для студийной работы или аудиофильских применений рекомендуется внешний ЦАП; для игр, кино и общения на гарнитуре встроенного аудио будет достаточно. Оптический выход TOSLINK обеспечивает подключение AV-ресиверов без потерь качества.

С чем сравнить MSI MPG B850 Edge Ti WiFi в России?

На рынке материнских плат AM5 с чипсетом B850/B650 в России доступны несколько релевантных конкурентов схожего уровня и ценовой категории.

Как MSI пришла к MPG B850 Edge Ti WiFi — эволюция платформы AM5

Платформа AM5 появилась в 2022 году вместе с процессорами Ryzen 7000 (Raphael) и чипсетами серии 600. Чипсет B650 стал массовым решением, обеспечив базовую поддержку DDR5 и PCIe 5.0 для видеокарт, но ограничив PCIe 5.0 для накопителей. Серия B850 вышла в составе обновления 800-й платформы: чипсет получил поддержку PCIe 5.0 для слотов M.2 через расширенный набор линий от процессора, официальную поддержку EXPO-профилей памяти и улучшенные контроллеры USB. MSI MPG B850 Edge Ti WiFi позиционируется как решение для тех, кто хочет возможностей близких к X870, не переплачивая за топовый чипсет.

Инженерный компромисс — B850 против X870

Главный trade-off MSI MPG B850 Edge Ti WiFi — это выбор между B850 и X870/X870E. Чипсет X870E предоставляет больше линий PCIe от чипсета, официальный разгон по частоте процессора (PBO без ограничений в BIOS) и часто более широкий набор USB-портов. B850 работает с теми же процессорами и той же памятью, но лимитирован по количеству линий PCIe от чипсета. В случае MPG B850 Edge Ti WiFi производитель компенсировал это за счёт прямых линий PCIe 5.0 от процессора для двух слотов M.2 — они не занимают ресурс чипсета. Результат: плата практически не уступает X870-аналогам в типичных игровых сборках, но разрыв заметен при одновременном использовании всех четырёх M.2 на максимальной скорости.

Взгляд с другой стороны

Контраргумент. Зачем платить за MPG B850 Edge Ti WiFi, если бюджетные B650-платы стоят значительно дешевле и также поддерживают Ryzen 7000/9000?

Когда валиден. Если в сборке один NVMe накопитель, нет потребности в быстрой проводной сети на 5 Гбит/с и Wi-Fi 7 не нужен — разница между B650 и B850 в реальном использовании будет минимальной. Сэкономленный бюджет лучше направить в видеокарту или процессор.

Ответ. MPG B850 Edge Ti WiFi оправдывает свою нишу при двух и более NVMe PCIe 5.0, подключении к 5G NAS или маршрутизатору с Wi-Fi 7, а также при использовании нескольких USB Type-C устройств одновременно. Для бюджетных сборок «один CPU + одна видеокарта + один SSD» плата избыточна.

Ошибки при сборке на MSI MPG B850 Edge Ti WiFi

1) Установка только одного кабеля питания CPU при наличии двух разъёмов 8 pin — риск перегрева разъёма при длительной нагрузке Ryzen 9, потенциальное снижение стабильности под стресс-тестом.

2) Заполнение слота M.2 PCIe 4.0 x2 быстрым NVMe Gen4 в качестве основного — накопитель будет работать в половину своей скорости. Основной системный диск нужно устанавливать в слот PCIe 5.0 x4 или PCIe 4.0 x4.

3) Игнорирование кнопки очистки CMOS при нестабильном разгоне памяти — вместо ручного сброса через извлечение батарейки достаточно нажать встроенную кнопку на плате, что экономит время и снижает риск случайного повреждения разъёмов.
