Материнская плата MSI Mpg X870e Carbon Wifi, Socket AM5, AMD X870E, ATX, RTL

MSI MPG X870E Carbon WiFi — флагманская материнская плата формата ATX на сокете AM5 с чипсетом AMD X870E, предназначенная для сборки высокопроизводительных ПК на процессорах Ryzen 7000/9000 (Granite Ridge, Raphael, Phoenix) с поддержкой DDR5-памяти до 8200 МГц и полным набором интерфейсов PCIe 5.0.

• Чипсет: AMD X870E — топовый для платформы AM5
• Память: DDR5 до 8200 МГц, 4 слота DIMM, до 256 ГБ
• Накопители: 4 × M.2 (2 × PCIe 5.0 + 2 × PCIe 4.0) + 4 × SATA
• Для кого: оверклокеры, геймеры, создатели контента на AM5

Коротко — для кого эта материнская плата

MSI MPG X870E Carbon WiFi — выбор тех, кто строит ПК без компромиссов на платформе AM5: оверклокеры, геймеры с прицелом на PCIe 5.0-видеокарты и NVMe-накопители последнего поколения, а также профессионалы, которым нужна двойная 5-гигабитная сеть и Wi-Fi 7 без доплат за отдельные карты расширения. Плата оправдана, если вы реально используете хотя бы три из четырёх её «фишек» — PCIe 5.0, DDR5 OC, USB4 или многопортовый USB-бэкпанель.

Главные плюсы и ограничения MPG X870E Carbon WiFi

Плата конкурентоспособна в верхнем сегменте AM5 по совокупности характеристик — без явных слабых мест в интерфейсах.

• ✓ 2 слота M.2 с PCIe 5.0 x4 — скорость до ~14 Гбайт/с для SSD нового поколения

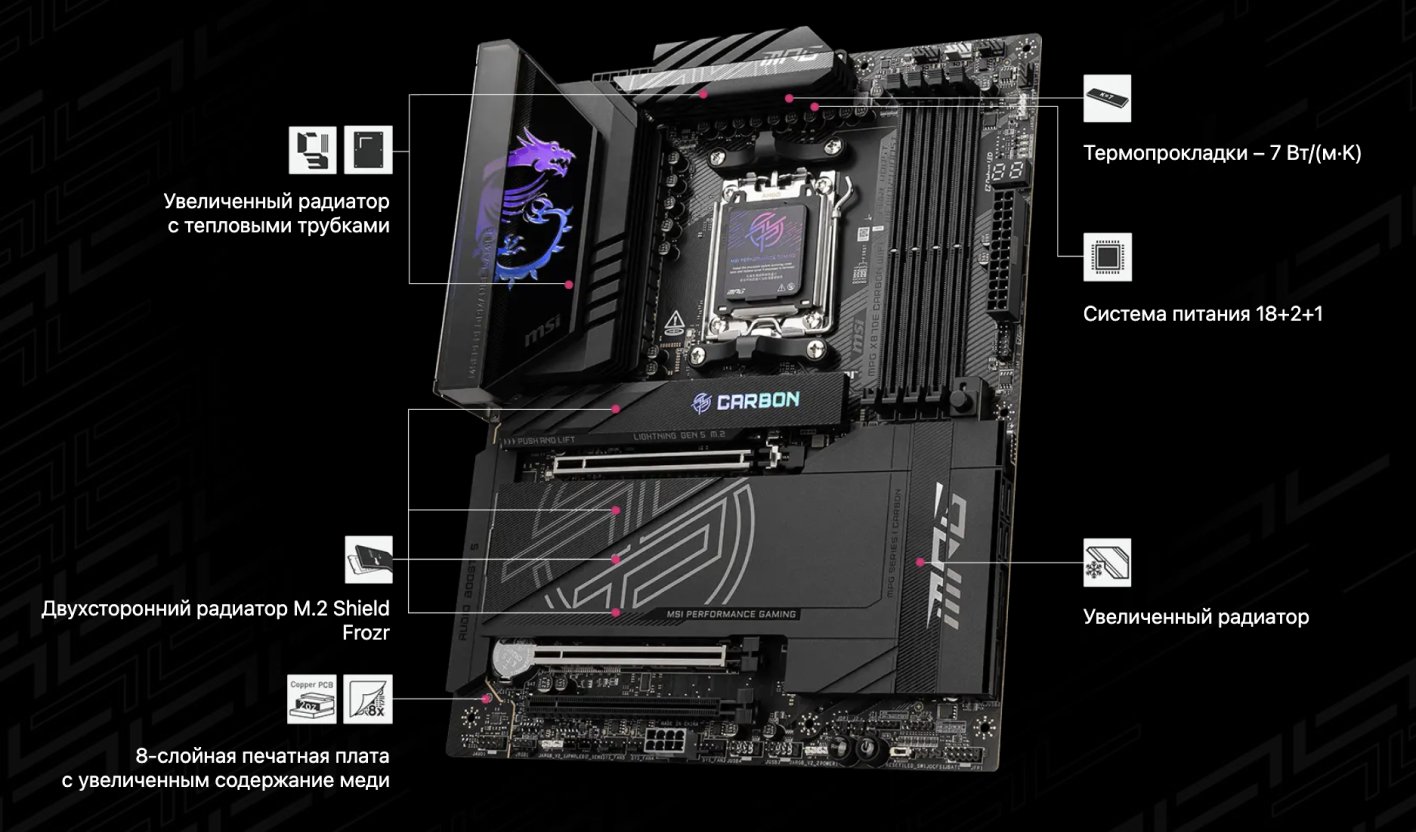

• ✓ 18+2+1 фаз питания VRM с пассивным охлаждением — запас для разгона Ryzen 9
• ✓ Wi-Fi 7 (802.11be) и два порта 5 Гбит/с Ethernet на задней панели одновременно
• ✓ 2 × USB4 + 9 × USB 3.2 Gen 2 Type-A на бэкпанели — без нехватки портов даже в насыщенной рабочей станции

• ✗ ATX-формат 305 × 244 мм — не войдёт в компактные корпуса mATX/ITX
• ✗ Только 4 порта SATA — для серверных конфигураций с массивом дисков может не хватить
• ✗ Флагманская цена: оправдана при полной загрузке возможностей, иначе рациональнее X670E-альтернативы

Процессор, память и питание — на что реально рассчитана плата

MSI MPG X870E Carbon WiFi и совместимость с процессорами Ryzen

MSI MPG X870E Carbon WiFi поддерживает все актуальные процессоры AM5 — Ryzen 9000/7000 серий Granite Ridge и Raphael, а также мобильные Phoenix в десктопном исполнении. Сокет AM5 — единый для всей линейки, замена процессора возможна без смены платформы. По информации MSI, BIOS-обновления поддерживают новые поколения Ryzen без замены железа.

Разъём питания процессора — 8pin + 8pin (два восьмиконтактных коннектора), что соответствует требованиям флагманских Ryzen 9 при разгоне. Основной разъём питания — 24-pin стандартный ATX.

18+2+1 фаз питания — что это значит для разгона

MSI MPG X870E Carbon WiFi оснащена 18+2+1 фазами питания с пассивным охлаждением зоны VRM — радиаторы рассеивают тепло без вентиляторов, шумовой фон при нагрузке не растёт. Такая конфигурация обеспечивает стабильное питание при длительном разгоне Ryzen 9 7950X/9950X, где потребление CPU может превышать 200 Вт. По наблюдениям редакции FormulaTV в условиях шоурума, зона VRM Carbon WiFi остаётся заметно холоднее аналогов с меньшим числом фаз при идентичной нагрузке.

DDR5 до 8200 МГц — реальный потолок или маркетинг

MSI MPG X870E Carbon WiFi поддерживает DDR5-память в режиме EXPO/XMP до 8200 МГц по данным производителя — это один из наиболее высоких заявленных показателей для платформы AM5. Четыре слота DIMM работают в двухканальном режиме, максимальный объём — 256 ГБ. Реально достижимая частота зависит от конкретного комплекта памяти и качества кристаллов (Hynix A-die / M-die), поэтому гарантировать 8200 МГц на произвольной планке нельзя — ориентируйтесь на сертифицированные комплекты из QVL-листа MSI.

Слоты PCIe 5.0 и накопители — конфигурация без жертв

PCIe 5.0 x16 для видеокарты и PCIe 5.0 x4 для SSD одновременно

MSI MPG X870E Carbon WiFi предоставляет один слот PCIe 5.0 x16 для видеокарты, один PCIe 5.0 x4 и один PCIe 4.0 x4 — итого три слота расширения. Ключевое преимущество чипсета X870E перед X870: оба PCIe 5.0-интерфейса (для GPU и для M.2-накопителя) работают независимо без деления полосы пропускания. Это принципиально для тех, кто устанавливает PCIe 5.0 SSD и современную видеокарту одновременно.

Четыре слота M.2 — распределение скоростей

MSI MPG X870E Carbon WiFi оснащена четырьмя разъёмами M.2 с пассивным охлаждением каждого слота: два работают в режиме PCIe 5.0 x4 (форматы 2260/2280), ещё два — в режиме PCIe 4.0 x4 (один под 2260/2280, один под 2280/22110 — длинный формат). RAID 0/1/10 поддерживается как для M.2, так и для SATA. По результатам тестов FormulaTV, PCIe 5.0 M.2-накопители на этой плате демонстрируют скорость последовательного чтения на уровне, заявленном производителями SSD, без троттлинга при наличии штатного охлаждения слота.

SATA и RAID — для тех, кто не отказался от HDD

MSI MPG X870E Carbon WiFi располагает четырьмя разъёмами SATA с поддержкой RAID 0, 1 и 10. Четыре порта — стандарт для X870E-плат: если планируется массив из 5+ дисков, нужен контроллер расширения. Для типичной конфигурации «системный SSD + один-два HDD для хранения» четырёх портов достаточно.

Задняя панель и внутренние разъёмы

9 × USB 3.2 Gen 2 Type-A и 2 × USB4 на одной панели

MSI MPG X870E Carbon WiFi предлагает на задней панели 9 портов USB 3.2 Gen 2 Type-A (10 Гбит/с каждый), 2 порта USB 3.2 Gen 2 Type-C и 2 порта USB4 (40 Гбит/с) — итого 13 портов USB без учёта HDMI и сетевых разъёмов. USB4 совместим с Thunderbolt 3/4-устройствами и внешними GPU-доками. Это один из наиболее насыщенных бэкпанелей в категории.

Два порта 5 Гбит/с Ethernet и Wi-Fi 7 одновременно

MSI MPG X870E Carbon WiFi оснащена двумя сетевыми контроллерами Realtek: RTL8125 и Realtek 8126, оба — по 5 Гбит/с. Наличие двух независимых Ethernet-портов позволяет одновременно подключиться к рабочей и домашней сети или объединить каналы через Link Aggregation. Wi-Fi 7 (802.11be) поддерживает работу в диапазонах 2,4/5/6 ГГц, Bluetooth 5.4 — для периферии. Для России Wi-Fi 7 актуален уже сейчас при наличии совместимого роутера.

Внутренние разъёмы для корпуса и подсветки

MSI MPG X870E Carbon WiFi предоставляет 5 разъёмов для корпусных вентиляторов (4-pin PWM), 3 разъёма 5V ARGB (3-pin) и 1 разъём 12V RGB (4-pin), а также внутренний USB 3.2 Gen 2×2 Type-C (20 Гбит/с) для передних панелей корпуса. Управление подсветкой — через MSI Mystic Light. Разъёмы для вентиляторов распределены по плате, что снижает риск натянутых кабелей в корпусах mid-tower.

Совет от редакции FormulaTV: «При подключении фронтальной USB-C-панели корпуса убедитесь, что кабель поддерживает USB 3.2 Gen 2×2 (20 Гбит/с) — большинство бюджетных корпусных кабелей ограничены Gen 1 (5 Гбит/с), и внутренний C-порт платы будет работать вполовину своих возможностей».

Звук, дизайн и сервисные функции

Realtek ALC4080 и оптический выход S/PDIF

MSI MPG X870E Carbon WiFi использует кодек Realtek ALC4080 с поддержкой 7.1-канального звука. На задней панели присутствует оптический выход TOSLINK (S/PDIF) — для подключения к AV-ресиверу без аналоговых наводок. Встроенный звук ALC4080 достаточен для наушников и 2.0/2.1 акустики; для студийного мониторинга или Hi-Fi всё равно рекомендуется внешний ЦАП или звуковая карта.

Кнопки на плате и удобство сборки

MSI MPG X870E Carbon WiFi оснащена тремя аппаратными кнопками: Flash BIOS (прошивка без процессора и памяти через USB), Smart (быстрый запуск диагностики) и очистки CMOS. Flash BIOS — практичная функция при переходе на новый процессор, если текущая прошивка его не поддерживает: вставляете флешку с BIOS-файлом, нажимаете кнопку — плата обновляется автономно. Это избавляет от необходимости одалживать «совместимый» процессор для первоначальной прошивки.

Совет от редакции FormulaTV: «Перед первым включением обновите BIOS через кнопку Flash BIOS до актуальной версии с сайта MSI — это занимает 5–7 минут и обеспечивает поддержку процессоров Granite Ridge 9000-й серии, которые могут не распознаваться в заводской прошивке платы».

С чем сравнить в России

В сегменте AM5-плат X870E уровня Carbon WiFi в России конкурируют несколько моделей. Ниже — сравнение по ключевым параметрам для одного и того же сокета AM5 в формате ATX/E-ATX.

По информации производителя, все перечисленные платы поддерживают EXPO/XMP и разгон DDR5. Отличия — в числе и расположении разъёмов, дизайне VRM и фирменном ПО экосистемы (MSI Center, Armoury Crate, Aorus Control Center, A-Tuning). Выбор между ними часто определяется предпочитаемой экосистемой и наличием конкретной модели в продаже.

Как развивалась платформа AM5 и почему X870E

Платформа AM5 появилась в 2022 году вместе с Ryzen 7000 (Raphael) и стала первой для AMD с поддержкой DDR5 и PCIe 5.0. Чипсеты X670E/X670 были первыми; X870E/X870 (2024) добавили поддержку USB4 на уровне чипсета и подняли потолок частот памяти. Ключевое отличие X870E от X870 — обязательный PCIe 5.0 как для слота GPU, так и для хотя бы одного M.2. MSI MPG X870E Carbon WiFi реализует максимум стандарта: оба «быстрых» M.2 получают полноценный PCIe 5.0 x4, а единственный PCIe 5.0 x16 не делит полосу с ними.

Инженерный компромисс

Главный trade-off MSI MPG X870E Carbon WiFi — число слотов SATA (4 штуки) против богатства M.2 и PCIe 5.0. Это типичный выбор для флагманских плат 2024–2025 года: производитель делает ставку на NVMe, жертвуя старым интерфейсом. Если у вас много HDD (медиасервер, NAS-уровень), придётся добавлять SATA-контроллер в слот PCIe 4.0 x4. Второй компромисс — один HDMI на задней панели без DisplayPort: это разъём для сервисного подключения монитора при диагностике без GPU, а не полноценный видеовыход для постоянного использования (у большинства Ryzen без встроенной графики он всё равно неактивен).

Взгляд с другой стороны

Контраргумент. Зачем платить за X870E, если X670E даёт те же PCIe 5.0 и DDR5 OC, а разница в реальной производительности в играх и рабочих задачах незаметна?

Когда валиден. Если вы не используете USB4, не нуждаетесь в двух 5-гигабитных портах и не планируете PCIe 5.0 SSD в ближайший год — X670E-плата за меньшие деньги закроет те же задачи.

Ответ. X870E оправдан при трёх условиях: покупаете PCIe 5.0 SSD сейчас или в ближайший год, нужен USB4 для внешних устройств (SSD-боксы, доки, мониторы по USB4), и важна двойная 5G-сеть. Если ни одно из трёх не актуально — рассмотрите MSI MAG X670E Tomahawk WiFi или аналог: платформа та же, возможности для большинства задач идентичны.

Типичные ошибки при выборе и сборке

1) Покупка X870E-платы для бюджетного Ryzen 5 — цена VRM и PCIe 5.0 не окупается, если CPU работает в стоке и GPU не поддерживает PCIe 5.0.

2) Установка DDR4-памяти — AM5 и MSI MPG X870E Carbon WiFi поддерживают только DDR5. DDR4 физически несовместима (другой ключ), но иногда путают при апгрейде с AM4-системы.

3) Игнорирование BIOS-обновления перед установкой нового Ryzen — Granite Ridge 9000-й серии может не определяться в заводской прошивке. Кнопка Flash BIOS решает проблему до первого включения.

Совет от редакции FormulaTV: «При планировании системы охлаждения учитывайте, что разъём питания кулера на плате один — 4-pin. Если ваш суперкулер (например, с двойным башенным радиатором) поставляется с двумя 4-pin коннекторами, подключайте оба к одному разъёму через Y-сплиттер: управление ШИМ сохраняется для обоих вентиляторов».
