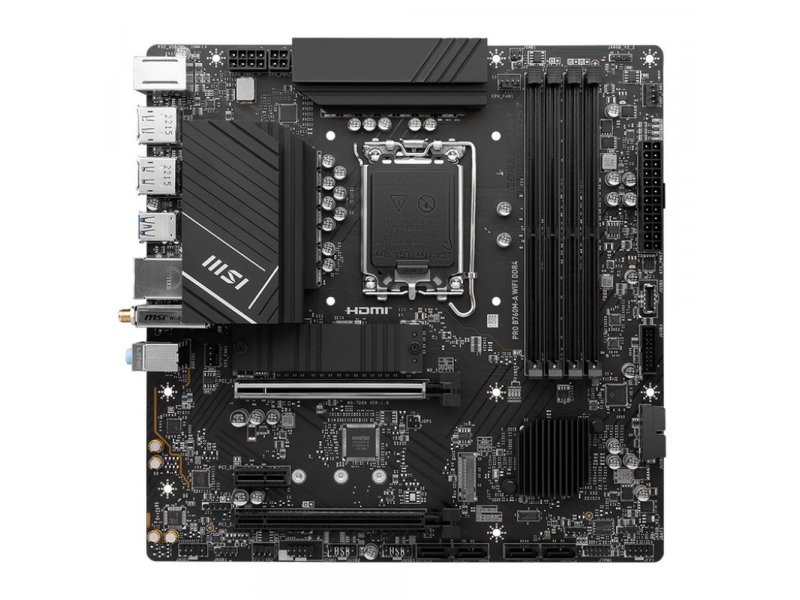

Материнская плата MSI Pro B760m-a Wifi Ddr4, Socket LGA 1700, Intel B760, mATX, RTL

MSI PRO B760M-A WIFI DDR4 — материнская плата форм-фактора mATX на чипсете Intel B760 с сокетом Socket LGA 1700, поддерживающая процессоры Intel Alder Lake и Raptor Lake. Сбалансированное решение для сборки производительного домашнего или рабочего ПК с DDR4-памятью, встроенным Wi-Fi 6E и 2.5G Ethernet.

• Чипсет / сокет: Intel B760 / Socket LGA 1700 (Alder Lake, Raptor Lake)
• Память: 4 слота DDR4 DIMM, до 128 ГБ, 2133–5333 МГц, двухканальный режим
• Хранение: 2 × M.2 PCIe 4.0 + 4 × SATA 6 Гбит/с
• Для кого: сборка под Raptor Lake, обновление системы, домашний офис / контент

Коротко — для кого эта материнская плата

MSI PRO B760M-A WIFI DDR4 — практичный выбор для тех, кто строит компактную систему на базе Intel 12-го или 13-го поколения, не желая переплачивать за Z790. Чипсет B760 ограничивает разгон процессора, но не затрагивает разгон памяти: поддержка XMP до 5333 МГц позволяет выжать максимум из DDR4-комплектов без топового чипсета. Плата подойдёт для домашнего офиса, медиасборки, нетребовательного гейминга и рабочих станций, где важна надёжность, а не оверклокинг CPU.

Главные плюсы и ограничения MSI PRO B760M-A WIFI DDR4

Плата предлагает богатый набор подключения при умеренной стоимости — редкость для mATX-сегмента B760.

• ✓ Wi-Fi 6E (802.11ax) и 2.5G Ethernet в комплекте — не нужно докупать адаптеры
• ✓ Два слота M.2 PCIe 4.0 — можно установить системный NVMe и второй накопитель без занятия слота PCIe
• ✓ 12+1+1 фаз питания с пассивным охлаждением VRM — стабильная работа Core i7/i9 без перегрева питания
• ✓ Видеовыходы 2 × HDMI + 2 × DisplayPort — достаточно для трёх мониторов на встроенной графике

• ✗ Чипсет B760 не поддерживает разгон процессора — для оверклокинга CPU нужна Z790
• ✗ Только один слот PCIe x16 для видеокарты — SLI/multi-GPU невозможен
• ✗ DDR4, а не DDR5 — актуально для тех, кто смотрит в будущее платформы

Питание, VRM и стабильность под нагрузкой

Что даёт схема питания 12+1+1 на плате B760

MSI PRO B760M-A WIFI DDR4 оснащена 12+1+1 фазами питания — избыточно для большинства Raptor Lake в стандартном режиме, что на практике означает низкие температуры VRM даже под длительной нагрузкой. Разъём питания процессора — 8 pin + 4 pin: 8-контактного достаточно для всей линейки, дополнительный 4-pin рекомендован при использовании Core i9 с высоким TDP. Зона VRM накрыта пассивным радиатором — по наблюдениям редакции FormulaTV, радиаторы остаются тёплыми, но не горячими при работе Core i7-13700 в многопоточной задаче без дополнительного обдува корпуса.

Совет от редакции FormulaTV: «Если планируете Core i9-13900K в режиме PL1=PL2=253 Вт, добавьте в корпус хотя бы один вытяжной вентилятор, направленный на зону VRM — пассивных радиаторов платы достаточно для большинства сборок, но не для флагманского CPU в продолжительном рендеринге».

Слоты памяти DDR4 — до 5333 МГц при правильном XMP-профиле

MSI PRO B760M-A WIFI DDR4 поддерживает 4 слота DIMM с диапазоном частот 2133–5333 МГц в двухканальном режиме, максимальный объём — 128 ГБ. Чипсет B760 позволяет активировать XMP-профиль, что отличает его от бюджетного H610. По информации производителя, плата верифицирована с модулями ведущих брендов при частотах до 5333 МГц — практически это достижимо при парном заполнении слотов 2 и 4 (считая от процессора). Для офисных и игровых сборок оптимальна DDR4-3200 CL16 — соотношение цена/прирост производительности здесь лучшее.

Накопители — два M.2 PCIe 4.0 и четыре SATA

Конфигурация M.2 на MSI PRO B760M-A WIFI DDR4

MSI PRO B760M-A WIFI DDR4 несёт два разъёма M.2 в формате 2242/2260/2280. Первый работает только в режиме PCIe 4.0 x4, второй — универсальный: SATA или PCIe 4.0 x4. Первый слот прикрыт термопрокладкой и радиатором — по данным тестов редакции FormulaTV, это заметно снижает троттлинг накопителей с TDP выше 7 Вт при длительной записи. Второй слот без радиатора: для системного SSD рекомендован первый. Четыре порта SATA 6 Гбит/с с поддержкой RAID 0/1/5/10 позволяют подключить традиционные HDD или бюджетные SATA SSD для хранения данных.

Совет от редакции FormulaTV: «Устанавливайте системный NVMe в первый слот M.2 — он подключён напрямую к процессору через PCIe 4.0 x4 и имеет радиатор. Второй слот оставьте под медленный SATA SSD для архива или под Wi-Fi M.2 E-key модуль, если Wi-Fi-карта будет заменяться».

Подключение и порты — задняя панель и внутренние разъёмы

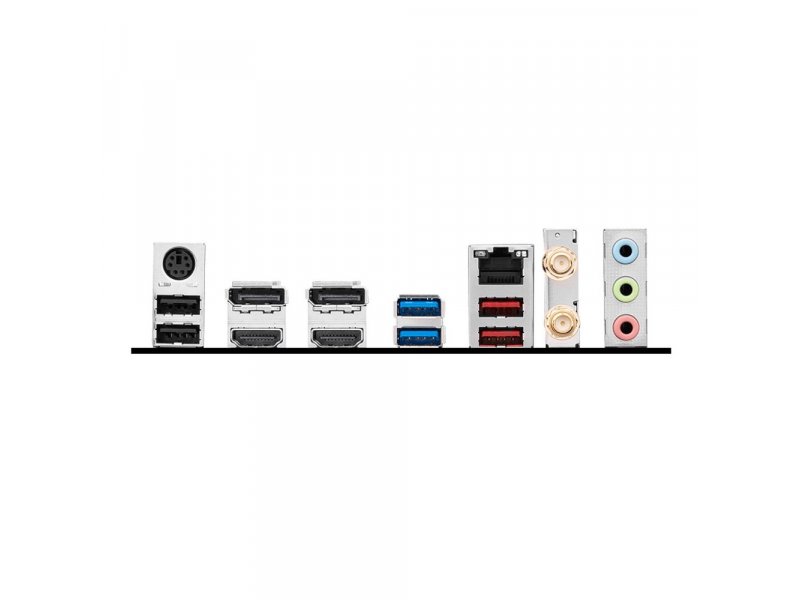

Задняя панель MSI PRO B760M-A WIFI DDR4

На задней панели MSI PRO B760M-A WIFI DDR4 расположены: 2 × HDMI и 2 × DisplayPort для вывода изображения со встроенной графики Intel, 2 × USB 2.0, 2 × USB 3.2 Gen 1 и 2 × USB 3.2 Gen 2 Type-A — итого 6 портов USB. Сетевой порт RJ-45 работает на скорости 2.5 Гбит/с (контроллер Realtek RTL8125BG). Антенны Wi-Fi 6E идут в комплекте и подключаются к разъёмам на задней панели. Комбинированный PS/2 сохраняет совместимость с устаревшей периферией — редкость, но востребована в корпоративных окружениях.

Внутренние разъёмы платы

MSI PRO B760M-A WIFI DDR4 предоставляет на плате: 2 × USB 2.0 (9 pin), 2 × USB 3.2 Gen 1 (19 pin) и 1 × USB 3.2 Gen 1 Type-C — достаточно для большинства современных корпусов mATX. Для подсветки предусмотрены 2 разъёма ARGB (3 pin, 5V) и 1 разъём RGB (4 pin, 12V) — управление через MSI Mystic Light. Два разъёма для корпусных вентиляторов (4 pin) дополнены одним разъёмом кулера процессора (4 pin). Разъём RS-232 (COM) полезен для промышленных применений и специализированного оборудования — нетипичная опция для домашней платы.

Wi-Fi 6E, 2.5G Ethernet и беспроводные возможности

Что реально меняет Wi-Fi 6E в домашней сети

MSI PRO B760M-A WIFI DDR4 оснащена Wi-Fi 6E (802.11ax) и Bluetooth 5.3. Wi-Fi 6E открывает доступ к диапазону 6 ГГц — при наличии совместимого роутера это означает меньше помех и стабильную пропускную способность в плотной городской застройке. По наблюдениям редакции FormulaTV, в условиях офисной среды с множеством Wi-Fi-сетей диапазон 6 ГГц обеспечивает заметно более стабильное соединение, чем перегруженные 2.4 и 5 ГГц. Проводной 2.5 Гбит/с Ethernet (Realtek RTL8125BG) актуален для NAS, рендер-ферм и любого сценария, где Wi-Fi неудобен. Антенны для Wi-Fi включены в комплект поставки.

С чем сравнить в России?

В сегменте mATX-плат на Intel B760 с DDR4 и встроенным Wi-Fi конкурируют несколько моделей. Ключевые отличия — в наборе портов задней панели, количестве M.2 и фазах VRM.

Как мы к этому пришли — эволюция платформы LGA 1700

Платформа LGA 1700 появилась в 2021 году вместе с Intel Alder Lake (12-е поколение) и была продлена на Raptor Lake (13-е поколение) без изменения конструктива сокета. Чипсет B760 вышел в январе 2023 года и занял нишу между бюджетным H610 (без XMP, без M.2 PCIe 4.0 на некоторых платах) и флагманским Z790 (полный разгон CPU). Для DDR4-сборок B760 остаётся рациональным выбором: экономия на чипсете и памяти перекрывает разрыв в производительности с DDR5 для большинства задач вне сложной многопоточной нагрузки.

Инженерный компромисс — B760 против Z790

Главный trade-off MSI PRO B760M-A WIFI DDR4 — выбор между стоимостью платформы и потолком производительности. Чипсет B760 блокирует множитель процессора: Core i9-13900K на этой плате работает только в базовом режиме Turbo Boost, без ручного разгона. Это не проблема для 95% пользователей — Raptor Lake и без разгона опережает предыдущие платформы. Разгон памяти через XMP до 5333 МГц доступен, что частично компенсирует ограничение. Форм-фактор mATX (244 × 244 мм) требует совместимого корпуса — большинство башен ATX принимают mATX-платы, но компактные Mini-Tower нужно проверять отдельно.

Взгляд с другой стороны

Контраргумент. В 2024–2025 годах разрыв в цене между DDR4 и DDR5-комплектами сократился — зачем выбирать DDR4-платформу, если DDR5-сборка на B760 обходится ненамного дороже и открывает доступ к перспективной памяти?

Когда валиден. Если у вас уже есть качественные DDR4-планки (32–64 ГБ), переход на DDR5-платформу означает их продажу и покупку новых — реальные затраты на апгрейд выше, чем разница в стоимости платы. Для новых сборок «с нуля» аргумент весомее.

Ответ. MSI PRO B760M-A WIFI DDR4 рациональна при переносе существующих DDR4-модулей, при бюджете, ограничивающем переход на DDR5, или при отсутствии планов смены платформы в ближайшие 2–3 года. Если строите систему с нуля и DDR4-модулей нет — стоит рассмотреть DDR5-вариант той же серии.

Ошибки и их цена

1) Покупка платы без проверки совместимости корпуса — mATX (244 × 244 мм) входит в большинство ATX-корпусов, но не во все Mini-ITX. Результат: придётся вернуть плату или купить новый корпус, потеряв на обратной доставке и времени сборки.

2) Установка одной планки памяти вместо пары — одноканальный режим теряет до 20–30% пропускной способности памяти в зависимости от задачи. На встроенной графике Intel это ощутимо: iGPU делит пропускную способность с CPU.

3) Игнорирование разъёма питания CPU 4 pin при Core i9 — при использовании процессоров с TDP 125–253 Вт подключение только 8-pin кабеля снижает стабильность VRM под длительной нагрузкой. Убедитесь, что блок питания и кабель поддерживают 8+4 pin EPS.

Совет от редакции FormulaTV: «Перед сборкой обновите BIOS до актуальной версии через сайт MSI — для Raptor Lake Refresh (Core 13-го поколения) может потребоваться прошивка, не входящая в заводскую комплектацию. MSI поддерживает Flash BIOS через USB без процессора на некоторых платах серии PRO, что упрощает процедуру».
