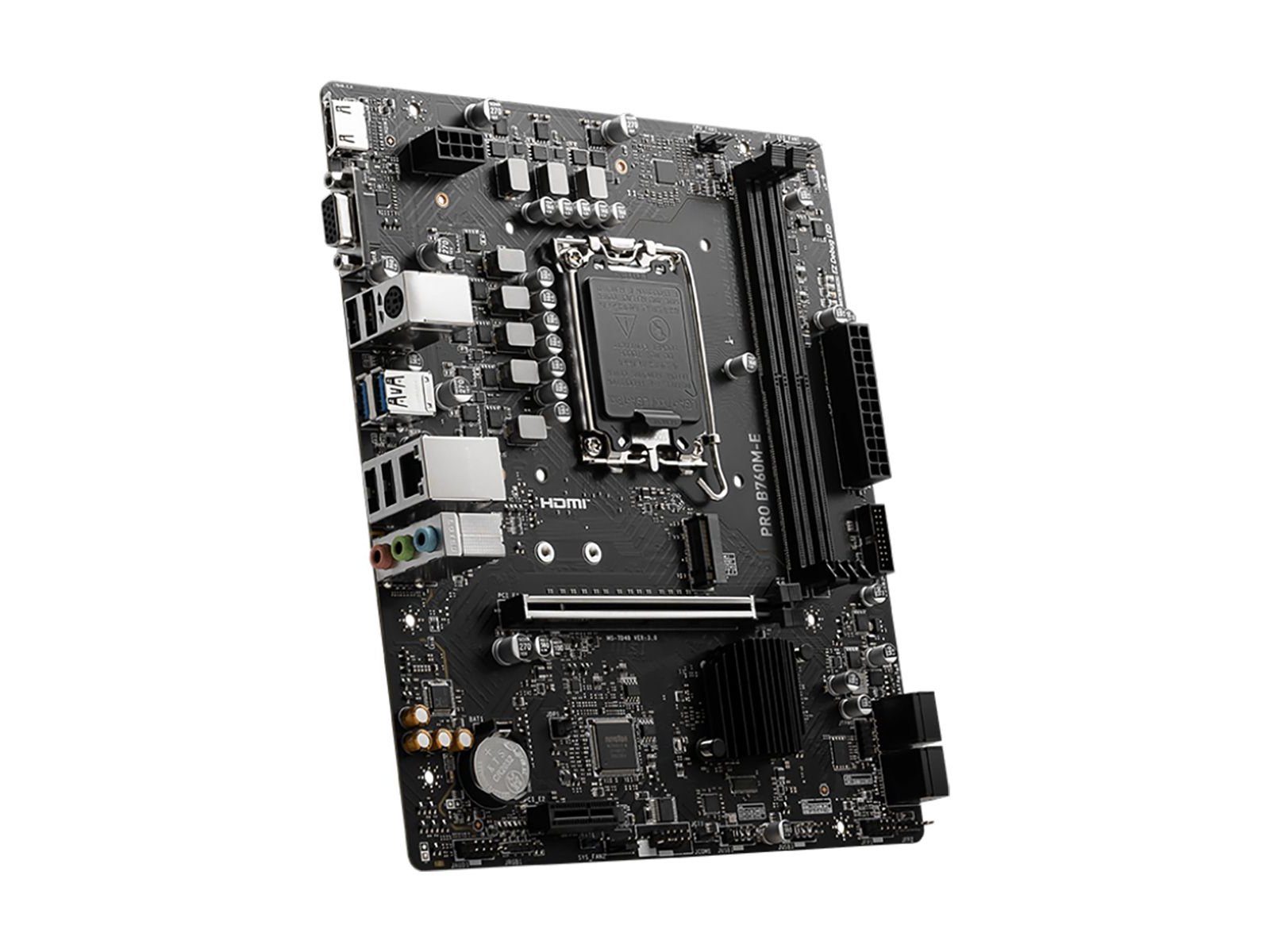

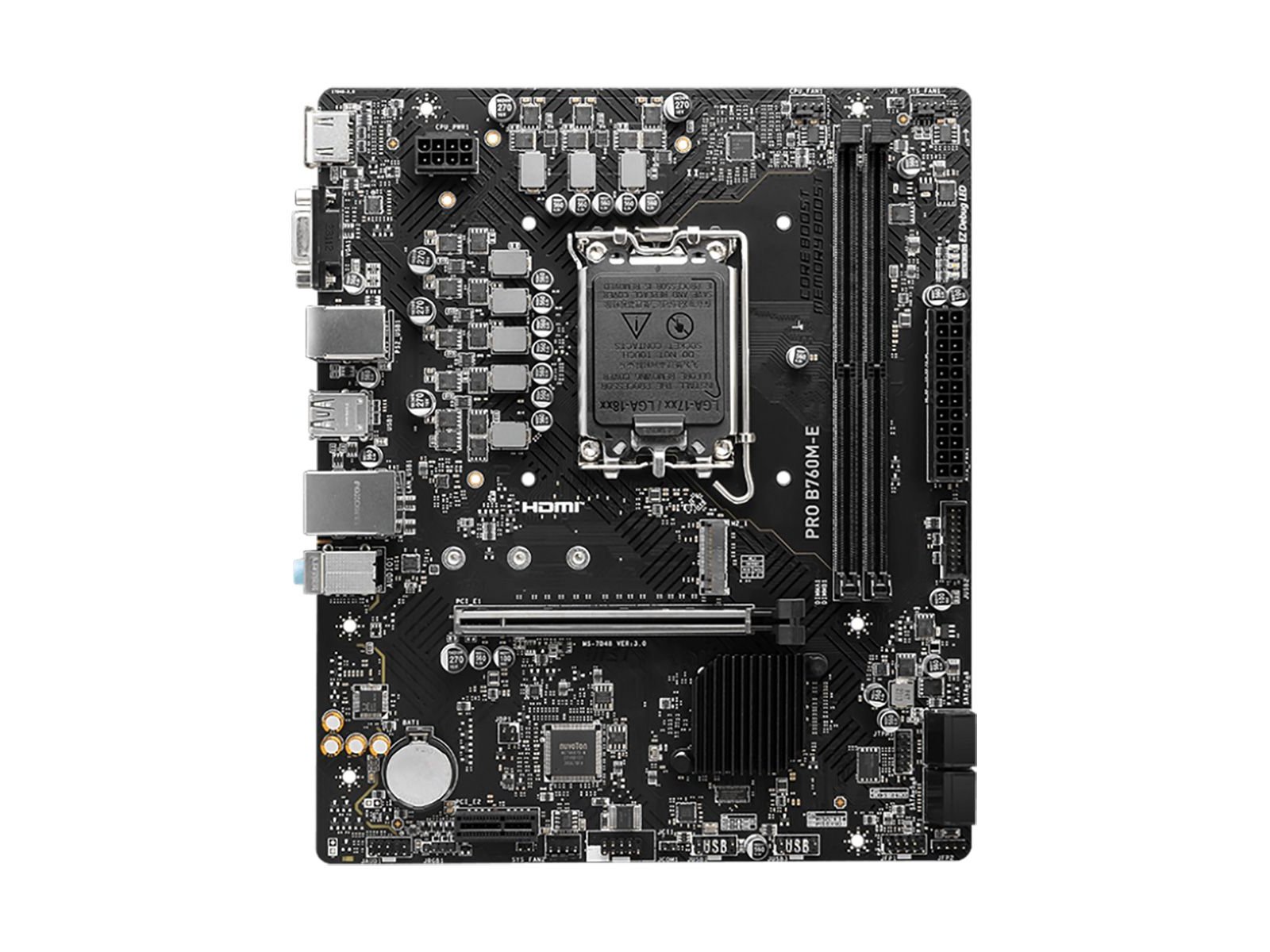

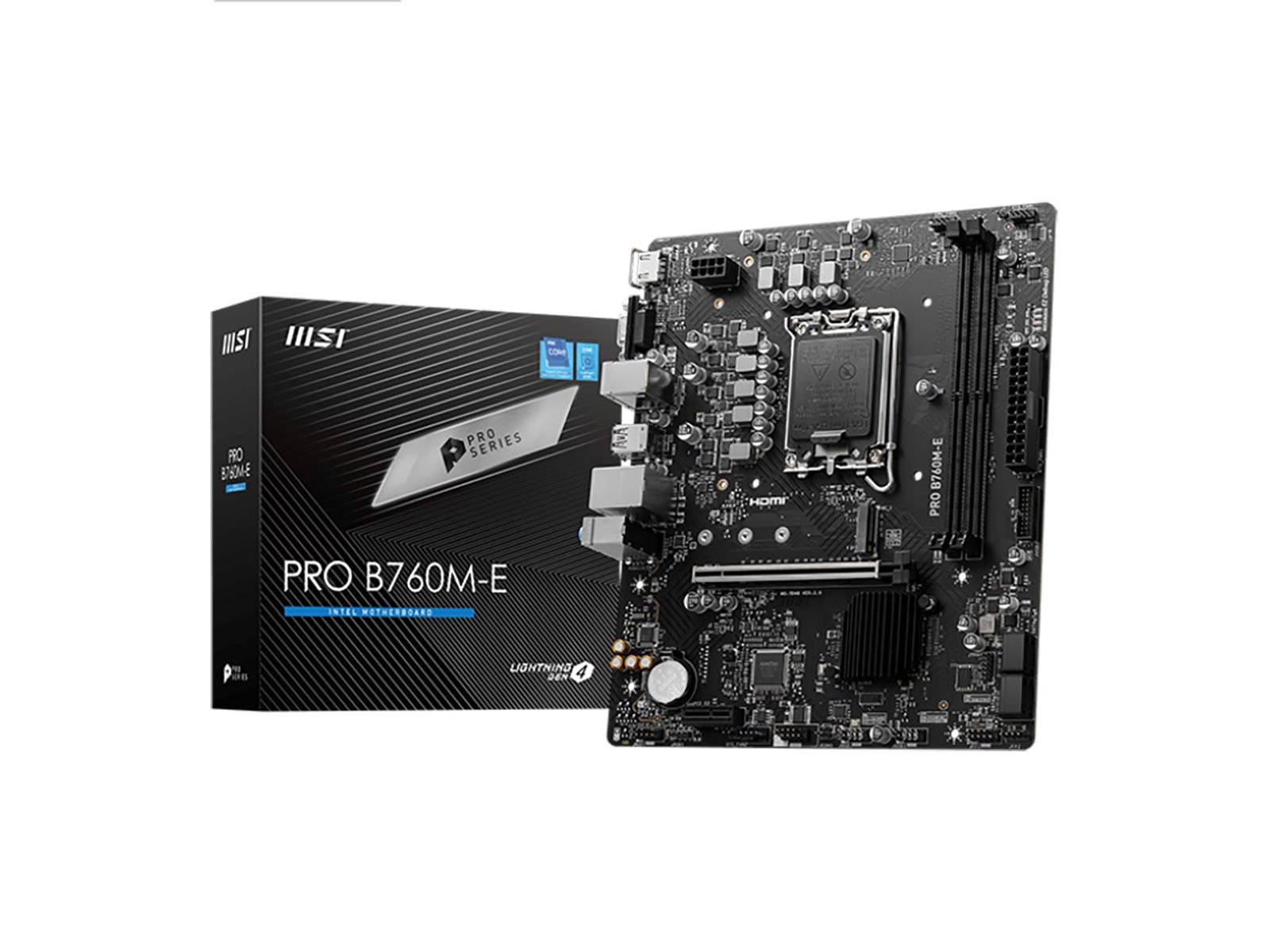

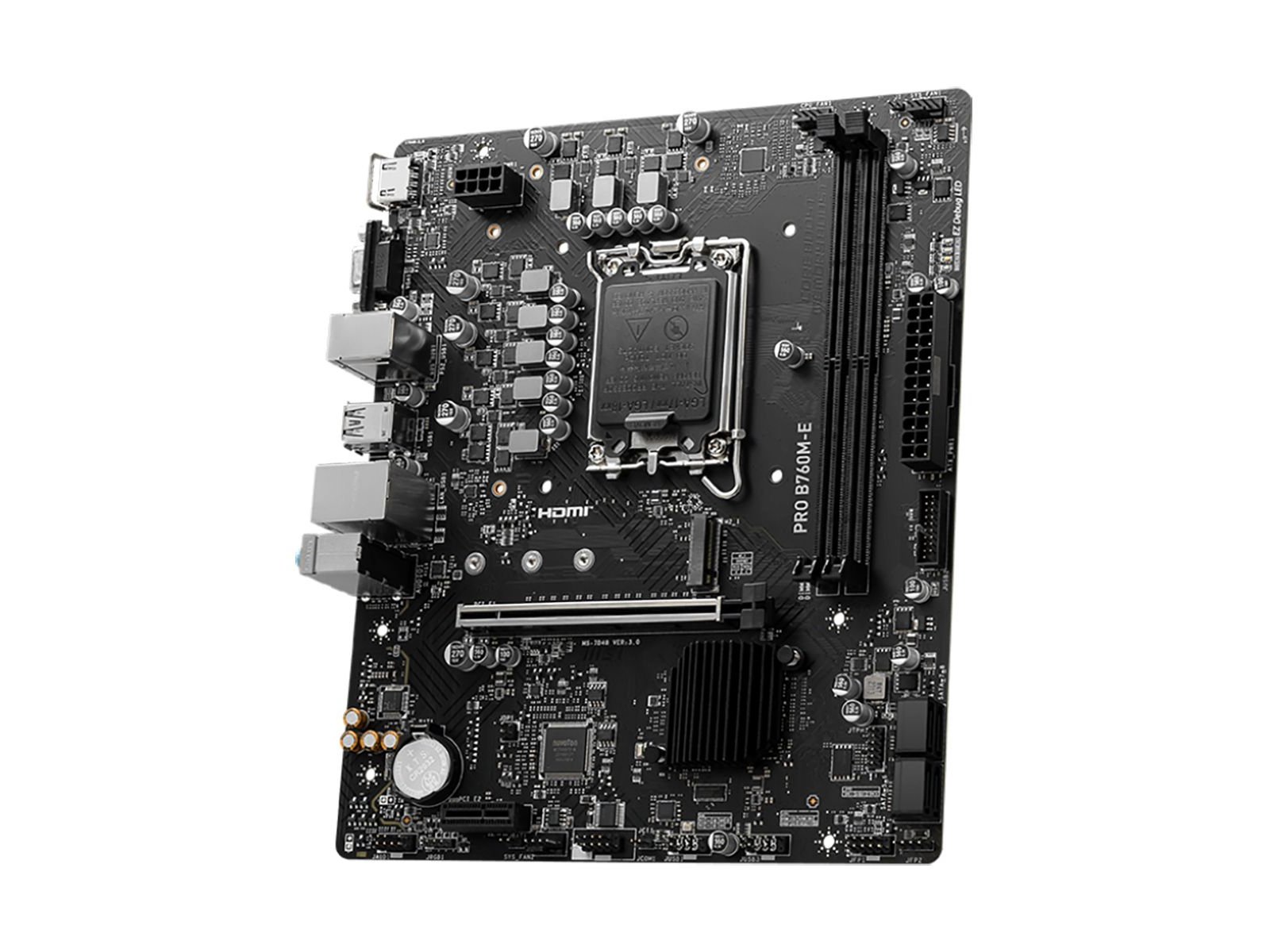

Материнская плата MSI PRO B760M-E B760, Socket LGA 1700, Intel B760, mATX, RTL

MSI PRO B760M-E — материнская плата форм-фактора mATX на чипсете Intel B760 с сокетом Socket LGA 1700, поддерживающая процессоры Alder Lake и Raptor Lake и оперативную память DDR5 до 96 ГБ — оптимальная основа для бюджетного или офисного ПК на платформе Intel 12/13-го поколения.

• Сокет / чипсет: LGA 1700 / Intel B760
• Память: DDR5, 2 слота DIMM, до 96 ГБ, 4800–6400 МГц
• Накопители: 1 × M.2 (PCIe 4.0 x4 / SATA) + 4 × SATA
• Для кого: офисный ПК, домашний мультимедийный компьютер, бюджетная сборка под Core i3/i5

Коротко — для кого эта материнская плата

MSI PRO B760M-E — выбор для тех, кто собирает компактный или бюджетный ПК на процессорах Intel 12-го (Alder Lake) или 13-го (Raptor Lake) поколения без планов на разгон. Чипсет B760 не поддерживает разгон по множителю, зато XMP/EXPO-профили памяти DDR5 работают в полном объёме — до 6400 МГц.

Главные плюсы и ограничения MSI PRO B760M-E

Плата закрывает базовый функциональный набор для рабочей и домашней сборки без избыточных опций, которые повышают цену.

• ✓ DDR5 с поддержкой частот до 6400 МГц — запас под быструю память
• ✓ 1 × M.2 PCIe 4.0 x4 + 4 × SATA — достаточно для NVMe-системного диска и нескольких SATA-накопителей
• ✓ RAID 0/1/5/10 по SATA — актуально для небольшого домашнего сервера или NAS-подобной сборки
• ✓ Видеовыход HDMI + VGA (D-Sub) — работает со встроенной графикой процессора без дополнительной карты
• ✓ 3 года гарантии MSI

• ✗ Только 2 слота DDR5 — двухканальный режим только при установке двух модулей
• ✗ Один слот PCIe 4.0 x16 — нет возможности установить вторую карту расширения
• ✗ Нет USB Type-C на задней панели и нет DisplayPort — ограничение для современных мониторов
• ✗ Только 1 × M.2 слот — для систем с несколькими NVMe-дисками не подходит

Память, накопители и слоты расширения

DDR5 на MSI PRO B760M-E — частоты и объём

MSI PRO B760M-E поддерживает DDR5 в диапазоне 4800–6400 МГц с максимальным объёмом 96 ГБ при установке двух модулей SO-DIMM. Два слота означают, что двухканальный режим требует обоих слотов — одиночный модуль снизит пропускную способность примерно вдвое. По наблюдениям специалистов редакции FormulaTV, пара модулей DDR5-5600 в двухканале ощутимо ускоряет работу со встроенной графикой Intel — разница в производительности iGPU между одно- и двухканалом достигает 20–30% в зависимости от задачи.

Максимум 96 ГБ обеспечивается модулями по 48 ГБ — редкий, но доступный формат. Для типовых офисных и домашних сборок хватит 16–32 ГБ.

Накопители на MSI PRO B760M-E — M.2 и SATA

MSI PRO B760M-E оснащена одним слотом M.2 с поддержкой форм-факторов 2242/2260/2280 и интерфейсом PCIe 4.0 x4 или SATA — подойдут как современные NVMe-накопители, так и бюджетные SATA M.2. Дополнительно — четыре порта SATA III с поддержкой RAID 0, 1, 5, 10. Это практически избыточно для офисного ПК, но удобно при сборке небольшого домашнего хранилища с зеркалированием данных.

Важное ограничение: один M.2 слот. Если планируете два NVMe-диска — плата не подойдёт; рассмотрите старшие платы серии B760 с двумя или тремя M.2.

Слот PCIe 4.0 x16 — один, но полноскоростной

На MSI PRO B760M-E установлен один слот PCIe 4.0 x16 — полноскоростной, без деления полосы. Это покрывает установку любой современной видеокарты. Второго слота нет — платформа не рассчитана на захватные карты, RAID-контроллеры или звуковые карты параллельно с GPU. Для офисной сборки без видеокарты слот остаётся свободным или используется для Wi-Fi-адаптера.

Задняя панель и разъёмы на плате

Порты задней панели MSI PRO B760M-E

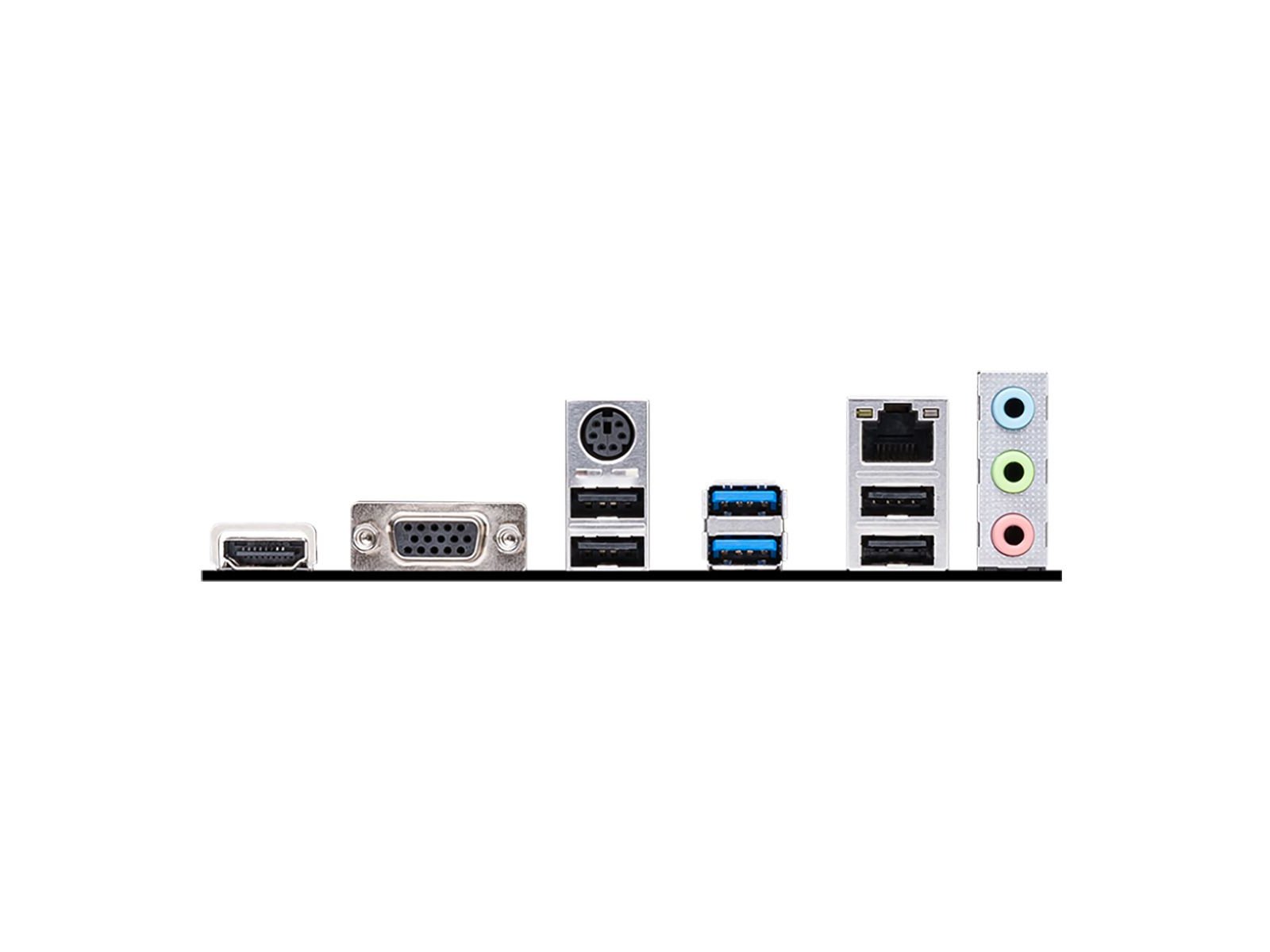

Задняя панель MSI PRO B760M-E включает: 1 × HDMI, 1 × VGA (D-Sub), 2 × USB 3.2 Gen 1 (5 Гбит/с), 4 × USB 2.0, 1 × RJ-45 (гигабитная сеть на чипе Realtek RTL8111H), комбинированный PS/2, аудиовыходы на базе Realtek ALC897 (7.1). По информации производителя, DisplayPort на задней панели отсутствует — учитывайте это при выборе монитора. VGA актуален для подключения устаревших офисных мониторов.

Отсутствие USB Type-C на задней панели — заметное упущение для 2024 года. Если нужен Type-C, потребуется внешний хаб или карта расширения в PCIe-слот.

Внутренние разъёмы — вентиляторы и RGB

На плате MSI PRO B760M-E предусмотрены: 1 × 4-pin для процессорного кулера, 2 × 4-pin для корпусных вентиляторов, 1 × 4-pin ARGB (12V-G-R-B) для RGB-подсветки. Для компактной mATX-сборки этого достаточно. Три внутренних USB-разъёма (1 × USB 3.2 Gen 1 на 19 пинов + 2 × USB 2.0 на 9 пинов) закрывают порты передней панели типового корпуса. Наличие разъёма RS-232 (COM) — редкость для современных плат, полезна в промышленных и кассовых применениях.

Совет от Редакции FormulaTV: «Если вы используете плату в офисной сборке с периферией на USB 2.0 (клавиатура, мышь, принтер, сканер) — подключайте их к внутренним колодкам через переднюю панель корпуса, оставив задние порты USB 3.2 для внешних накопителей. Это разгружает хост-контроллер и устраняет конкуренцию за полосу пропускания при одновременной работе нескольких устройств.»

Совместимость с процессорами и питание

Какие процессоры поддерживает MSI PRO B760M-E

MSI PRO B760M-E совместима с процессорами Intel Alder Lake (12-е поколение) и Raptor Lake (13-е поколение) — от бюджетных Core i3 до Core i9 в сокете LGA 1700. Чипсет B760 не поддерживает разгон по множителю процессора, но разгон памяти через XMP/EXPO работает. По информации MSI, питание процессора реализовано через разъём 8 pin — стандартно для платформы; 12-pin или 8+4 здесь не предусмотрен, что вполне достаточно для TDP до 125 Вт.

Плата физически примет Core i9-13900K, но ограниченная фазовая схема питания mATX-плат не рассчитана на длительные нагрузки флагманских процессоров. Для Core i3–i5 или Core i7 до 65 Вт TDP — оптимальное сочетание.

Охлаждение и питание платы

Чипсет Intel B760 на MSI PRO B760M-E охлаждается пассивно — радиатор без вентилятора. Основной разъём питания — стандартный 24-pin ATX. Пассивное охлаждение чипсета означает отсутствие дополнительного шума и одной точки отказа, что важно для тихих сборок.

Совет от Редакции FormulaTV: «При сборке на Core i5-13400 или i5-12400 оставьте один SATA-порт для отдельного системного диска-«клона» — в паре с RAID 1 на двух SATA HDD это даёт трёхуровневую защиту данных без дополнительных контроллеров и без затрат на NAS. Плата поддерживает RAID 0/1/5/10 средствами Intel RST.»

С чем сравнить в России

На рынке мАТХ-плат под LGA 1700 с DDR5 в схожем ценовом диапазоне присутствуют модели от ASUS, Gigabyte и ASRock. Ключевые отличия — количество M.2, наличие DisplayPort и USB Type-C на задней панели.

По наблюдениям специалистов редакции FormulaTV, MSI PRO B760M-E выигрывает у конкурентов по цене в своём сегменте, однако уступает Gigabyte B760M DS3H AX DDR5 по количеству слотов памяти (2 против 4) и M.2 (1 против 2). Для строгого бюджета или специализированной промышленной/офисной сборки с COM-портом — MSI PRO B760M-E сложно заменить.

Как мы к этому пришли — эволюция платформы B760

Чипсет Intel B760 появился как упрощённая альтернатива Z790 в линейке Alder/Raptor Lake. Главное отличие от флагмана — отсутствие разгона по множителю процессора при сохранении полноценной поддержки DDR5 и PCIe 4.0. MSI PRO B760M-E относится к серии PRO — корпоративно-ориентированной линейке с акцентом на стабильность и долгосрочную поддержку, а не на оверклокерские функции.

Появление COM-разъёма RS-232 на плате 2023–2024 года объясняется именно этим: серия PRO ориентирована на B2B-рынок, кассовые терминалы, промышленные компьютеры и корпоративные рабочие станции, где устаревшая периферия ещё в ходу. Для сугубо домашней сборки этот разъём будет невостребован.

Инженерный компромисс

Ключевой trade-off MSI PRO B760M-E — компактность и цена против функциональной полноты. Два слота DDR5 вместо четырёх ограничивают апгрейд-потенциал: при заполненных слотах расширить объём памяти можно только заменой обоих модулей. Один M.2 слот означает, что пользователь рано или поздно будет вынужден использовать SATA для второго накопителя — с потерей скорости. Это осознанный выбор MSI: сохранить низкую цену и компактный форм-фактор ценой числа слотов и портов.

Для офисной или кассовой сборки, где конфигурация фиксирована при покупке, компромисс оправдан. Для домашней сборки «с прицелом на будущее» — стоит рассмотреть платы с 4 слотами DDR5 и двумя M.2.

Взгляд с другой стороны

Контраргумент. Зачем покупать плату с двумя слотами DDR5 и одним M.2, когда за небольшую доплату доступны платы с четырьмя слотами и двумя M.2?

Когда валиден. Если планируется апгрейд системы в течение 2–3 лет, добавление второго NVMe или расширение ОЗУ сверх двух модулей — ограничения MSI PRO B760M-E реально скажутся.

Ответ. MSI PRO B760M-E рациональна при двух условиях: бюджет ограничен и конфигурация ПК заранее определена (офисная машина, кассовый терминал, HTPC с конкретным набором комплектующих). Для гибкой сборки «под рост» — платы с 4 × DDR5 и 2 × M.2 действительно предпочтительнее.

Ошибки и их цена

1) Установка одного модуля DDR5 вместо двух — потеря двухканального режима снижает производительность встроенной графики на 20–30% и уменьшает пропускную способность памяти. Цена ошибки: необходимость докупать второй модуль той же серии и частоты позже, иногда по более высокой цене.

2) Покупка платы для Core i9-13900K или i9-12900K с намерением использовать полный TDP — фазовая схема питания mATX B760 не рассчитана на 125–253 Вт длительной нагрузки. Цена ошибки: перегрев VRM, троттлинг процессора, сокращение ресурса платы.

3) Ожидание DisplayPort на задней панели — его нет. Если монитор поддерживает только DP, потребуется активный переходник HDMI→DP или замена монитора.

Совет от Редакции FormulaTV: «При проверке совместимости обратите внимание: плата принимает процессоры с разблокированным множителем (K-серия), но разгон по чипсету B760 заблокирован. Сэкономить можно, взяв процессор без индекса K — например, Core i5-13400 вместо i5-13400F (у которого нет iGPU), и использовать встроенную графику для вывода изображения через HDMI без дискретной карты.»
