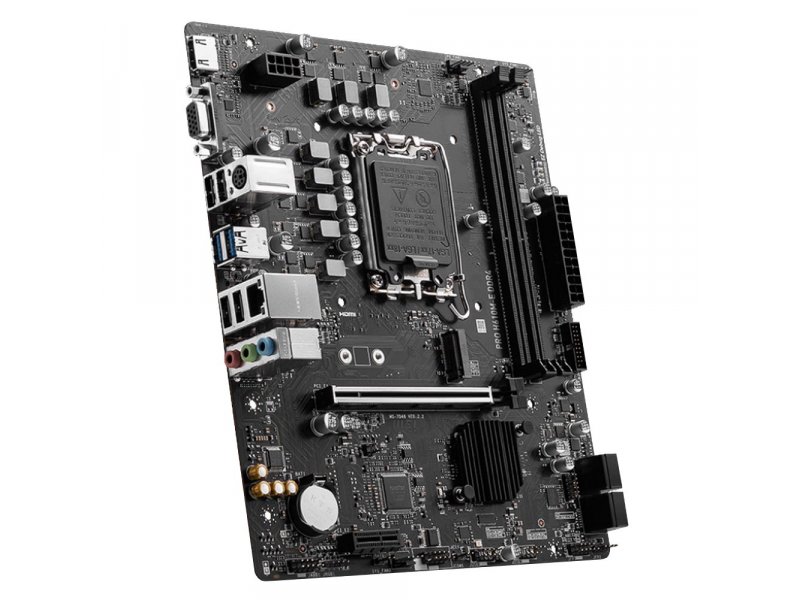

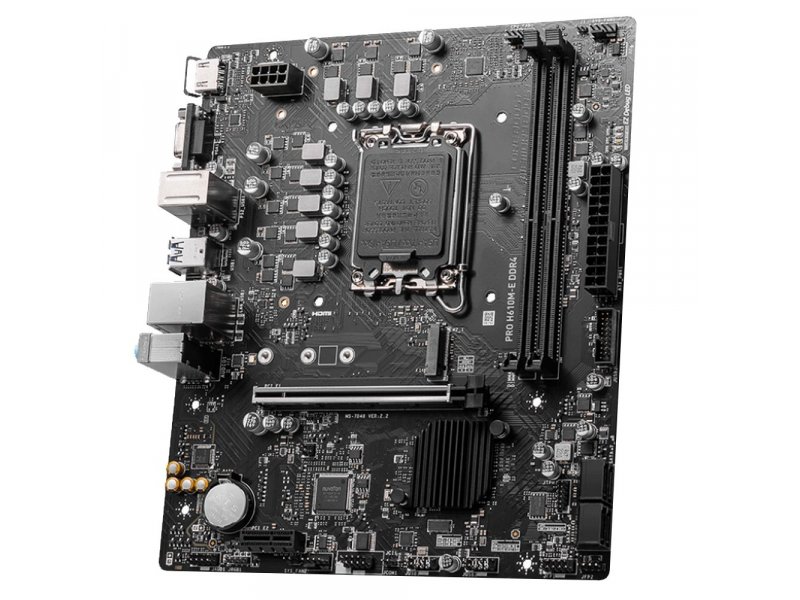

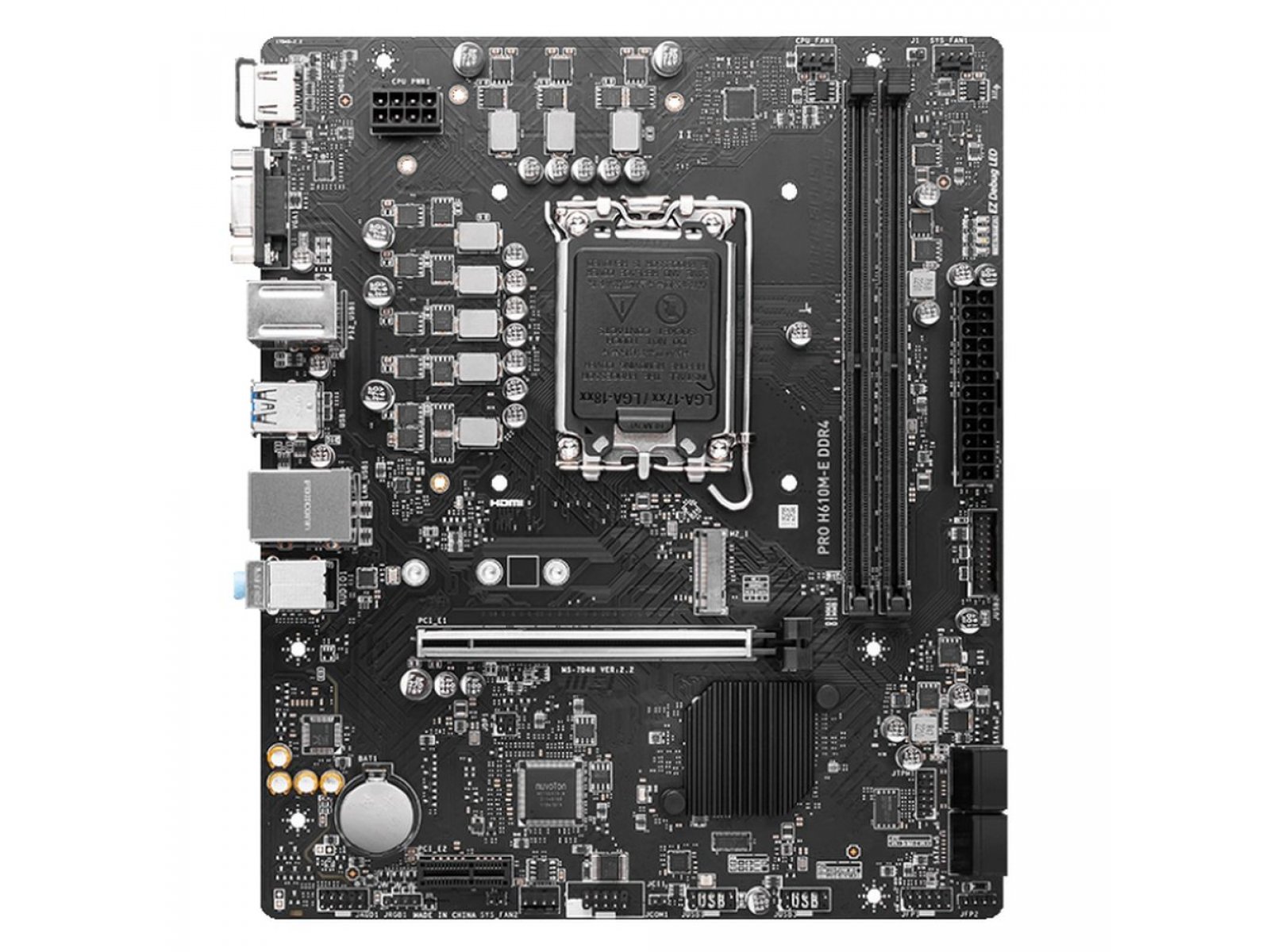

Материнская плата MSI Pro H610M-E DDR4, Socket LGA 1700, Intel H610, mATX, RTL

MSI Pro H610M-E DDR4 — материнская плата формата mATX (236×200 мм) на чипсете Intel H610 с сокетом Socket LGA 1700, предназначенная для процессоров семейства Alder Lake (Intel Core 12-го поколения) и двухканальной памяти DDR4 с частотами 2133–3200 МГц.

• Платформа: Intel H610, Socket LGA 1700, Alder Lake (12-е поколение)
• Память: DDR4, 2 слота DIMM, до 64 ГБ, 2133–3200 МГц
• Накопители: 1×M.2 (PCIe 3.0 x4 / SATA) + 4×SATA
• Для кого: офисные ПК, торговые терминалы с COM-портом, бюджетные домашние сборки

Коротко — для кого эта материнская плата

MSI Pro H610M-E DDR4 — базовая, хорошо укомплектованная платформа для компактных сборок на Intel 12-го поколения, где разгон не нужен, а надёжность и насыщённый набор портов важнее оверклокерских возможностей. Плата закрывает три сценария: офисный ПК, домашняя машина с умеренной нагрузкой и промышленный терминал с интерфейсом RS-232.

Чипсет Intel H610 — младший в линейке для платформы LGA 1700. Он не допускает разгона ни процессора, ни памяти выше 3200 МГц. По данным MSI, Pro H610M-E DDR4 поддерживает DDR4 на частотах 2133–3200 МГц — JEDEC-скорости работают штатно. XMP-профили памяти до 3200 МГц активируются через BIOS, ручной разгон выше 3200 МГц заблокирован чипсетом аппаратно.

Три видеовыхода (HDMI + DisplayPort + VGA) на задней панели без дискретной видеокарты, COM-порт RS-232 и полная RTL-комплектация — то, чем Pro H610M-E DDR4 отличается от большинства бюджетных H610-плат. По наблюдениям специалистов FormulaTV в шоуруме, именно этот набор делает плату востребованной в корпоративных закупках для точек продаж и автоматизированных рабочих мест.

Главные плюсы и ограничения MSI Pro H610M-E DDR4

MSI Pro H610M-E DDR4 предлагает насыщенный интерфейсный набор для платы начального уровня, честно обозначая ценовые компромиссы чипсета H610.

• ✓ Три видеовыхода — HDMI + DisplayPort + VGA: два монитора одновременно без дискретной видеокарты
• ✓ COM-порт RS-232 на плате — редкость для mATX, незаменим для POS-терминалов и промышленного оборудования
• ✓ 4 порта SATA + 1 M.2 — несколько дисков одновременно без конфликтов

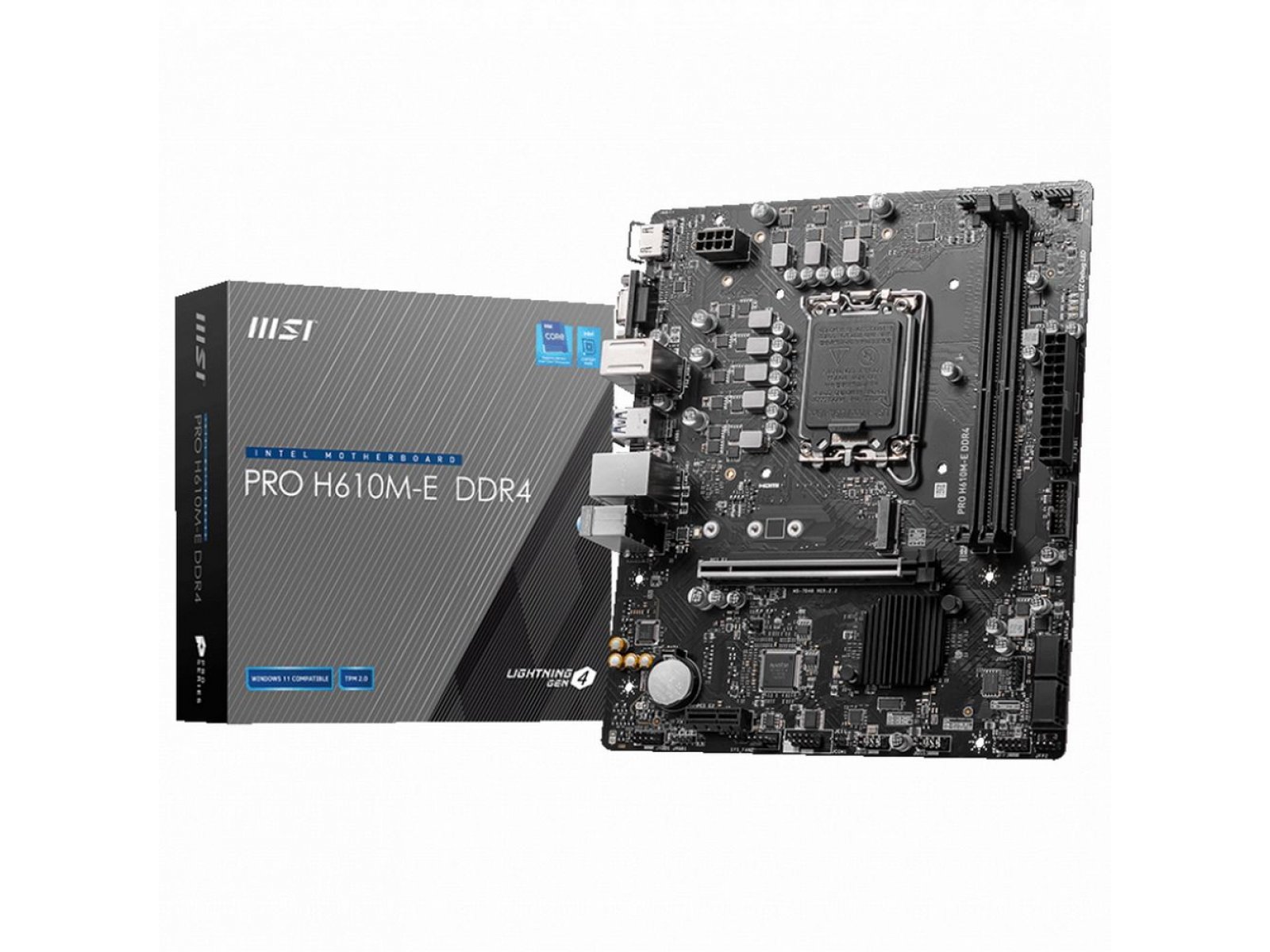

• ✓ Полная RTL-комплектация — плата, инструкция, кабели SATA, крепёжный комплект, диск с ПО MSI
• ✓ Гарантия MSI 3 года — официальный канал поставки

• ✗ Только 2 слота DDR4 — максимум 64 ГБ, нет возможности добавить третью-четвёртую планку
• ✗ M.2 работает в режиме PCIe 3.0 x4, а не 4.0 — скорость флагманских NVMe-накопителей ограничена
• ✗ Разгон процессора и памяти заблокирован чипсетом — оверклокинг требует перехода на B760 или Z790

Платформа LGA 1700 и поддержка процессоров Alder Lake

MSI Pro H610M-E DDR4 совместима со всеми процессорами Intel 12-го поколения (Alder Lake) с сокетом LGA 1700 — от Celeron G6900 до Core i9-12900K. Питание процессора подаётся через 8-pin разъём, что достаточно для любого 65-ваттного TDP и для 125-ваттных моделей в штатном режиме без разгона.

Восемь фаз питания — на какой процессор рассчитана MSI Pro H610M-E DDR4

MSI Pro H610M-E DDR4 оснащена 8-фазной подсистемой питания процессора. По информации производителя, плата рассчитана на стабильную работу с Alder Lake до Core i5 включительно в штатном режиме. Для Celeron G6900, Pentium Gold G7400 и Core i3-12100 запаса питания более чем достаточно.

Восемь фаз при 24-pin основном разъёме и 8-pin разъёме процессора — типичный стандарт для бюджетных H610-плат. Пассивное охлаждение чипсета не требует обслуживания, однако в корпусах с плохой вентиляцией его температура может расти. На плате есть два разъёма для корпусных вентиляторов (4-pin) и один для кулера процессора (4-pin) — достаточно для организации базового воздушного потока.

Core i7-12700 и Core i9-12900K технически устанавливаются в LGA 1700, но при длительном рендеринге или компиляции нагружают VRM значительно сильнее, чем на платах с более мощной подсистемой питания. По результатам наблюдений специалистов FormulaTV, для таких задач предпочтительнее платы на Intel B760 или H770 с улучшенным охлаждением зоны VRM.

Совместимость памяти DDR4 — частоты, объём, двухканальный режим

MSI Pro H610M-E DDR4 поддерживает два слота DIMM DDR4 с максимальным объёмом 64 ГБ (2×32 ГБ). По данным MSI, диапазон поддерживаемых частот — 2133–3200 МГц. Двухканальный режим активируется при установке двух модулей и заметно повышает производительность встроенной графики Intel UHD.

Важно: чипсет H610 физически совместим только с DDR4. DDR5 установить невозможно — иное напряжение, другие слоты, несовместимая конструкция. Если в перспективе планируется переход на DDR5, нужна плата на B760, H770 или Z790 с маркировкой DDR5. Для сборок, где 16–32 ГБ DDR4 достаточно на 3–5 лет вперёд, Pro H610M-E DDR4 — рациональный выбор без переплаты за DDR5-контроллер.

Совет от Редакции FormulaTV: «Для активации двухканального режима устанавливайте модули DDR4 строго в слоты согласно маркировке на плате — обычно A2 и B2 на платах MSI. Один модуль в произвольном слоте даёт одноканальный режим: процессорная графика Intel UHD при этом работает почти вдвое медленнее по пропускной способности памяти».

Накопители и слоты расширения

MSI Pro H610M-E DDR4 оснащена одним слотом PCIe 4.0 x16 для видеокарты, одним слотом M.2 для скоростного накопителя и четырьмя портами SATA для стандартных дисков — типичный набор для компактной рабочей или офисной машины.

Слот M.2 и реальная скорость в режиме PCIe 3.0 x4

MSI Pro H610M-E DDR4 имеет один разъём M.2, совместимый с накопителями форм-факторов 2242, 2260 и 2280. По информации производителя, разъём поддерживает интерфейс SATA или PCIe 3.0 x4 — PCIe 4.0 чипсетом H610 в этом слоте не поддерживается.

На практике это означает: NVMe-накопители с паспортной скоростью 5000–7000 МБ/с будут работать в пределах ~3500 МБ/с (пропускная способность PCIe 3.0 x4). Для SATA-SSD в корпусе M.2 или NVMe начального класса ограничение несущественно — такие накопители не превышают 3500 МБ/с. Проблема актуальна только при выборе флагманских PCIe 4.0 NVMe.

Четыре порта SATA позволяют одновременно подключить HDD или SSD без занятия слота M.2. Это удобно для домашнего медиасервера или рабочей станции с несколькими дисками хранения.

PCIe 4.0 x16 — единственный слот расширения

Слот PCIe 4.0 в режиме x16 на MSI Pro H610M-E DDR4 подходит для любой современной дискретной видеокарты — GeForce RTX 4060 Ti, Radeon RX 7600 и ниже работают без ограничений по пропускной способности. PCIe 4.0 x16 обеспечивает 64 ГБ/с двунаправленно — достаточно для игровых и профессиональных GPU.

Слот один. Установка двух видеокарт (SLI / NVLink / CrossFire) невозможна. Дополнительных слотов PCIe x1 для Wi-Fi-адаптеров, звуковых карт или карт расширения нет — это ограничение чипсета H610. При необходимости PCIe Wi-Fi-карта займёт единственный x16 слот, исключив дискретную видеокарту.

Задняя панель и внутренние разъёмы

Задняя панель MSI Pro H610M-E DDR4 — одна из наиболее насыщенных среди H610 mATX-плат в своей ценовой категории: три видеовыхода, шесть USB-портов, гигабитный Ethernet и аудио 7.1. Это позволяет строить полноценные рабочие станции без дискретной видеокарты — с двумя мониторами сразу.

Три видеовыхода — HDMI, DisplayPort и VGA без GPU

MSI Pro H610M-E DDR4 обеспечивает три разъёма для дисплеев: HDMI (1 порт), DisplayPort (1 порт) и аналоговый VGA (D-Sub). По данным MSI, все три порта задействуют встроенную графику Intel UHD без дискретной видеокарты. Однако одновременно работают только два монитора — ограничение архитектуры H610.

VGA-выход — редкость для современных плат: полезен для работы со старыми мониторами, проекторами и промышленными дисплеями без HDMI/DP. HDMI подходит для 4K-мониторов и телевизоров как второго экрана; DisplayPort — для профессиональных дисплеев с высокой частотой обновления. Для офисного рабочего места с двумя мониторами без GPU — оптимальная конфигурация.

USB-порты, сетевой адаптер и аудио

На задней панели MSI Pro H610M-E DDR4 — 2 порта USB 3.2 Gen 1 (5 Гбит/с) и 4 порта USB 2.0. На плате расположены внутренние разъёмы: 1×USB 3.2 Gen 1 (19-pin) для передней панели корпуса и 2×USB 2.0 (9-pin). Суммарно — до 9 USB-портов при полном использовании всех разъёмов.

Сетевой контроллер — Realtek RTL8111H со скоростью 1 Гбит/с. Для домашней сети и офисного сегмента с гигабитным коммутатором достаточно. Wi-Fi на плате не предусмотрен: при необходимости потребуется USB-адаптер или устройство с поддержкой Wi-Fi через USB.

Звуковой контроллер — Realtek ALC897, схема 7.1. Для офисных задач, видеоконференций и мультимедийного воспроизведения встроенного аудио достаточно. Разъём RGB 12V-G-R-B 4-pin позволяет подключить подсветку корпуса и управлять ей через программу MSI Mystic Light.

COM-порт RS-232 — почему это важно для промышленных и торговых ПК

На плате MSI Pro H610M-E DDR4 присутствует разъём RS-232 (COM-порт) — редкость для mATX форм-фактора. По наблюдениям специалистов FormulaTV, запросы на COM-порт поступают прежде всего от системных интеграторов, собирающих ПК для кассовых аппаратов, POS-терминалов, промышленных контроллеров и медицинского оборудования.

Встроенный COM-порт надёжнее USB-COM переходников: устаревшее ПО торгового и промышленного оборудования нередко не распознаёт эмулированные порты или работает нестабильно с адаптерами. Для сборок без RS-232-оборудования разъём просто не задействуется — он не занимает слот расширения и не влияет на производительность.

Совет от Редакции FormulaTV: «Если собираете ПК для POS-кассы или промышленного терминала — COM-порт на материнской плате надёжнее переходника USB-COM. Устаревшие драйверы торгового ПО часто не распознают эмулированный порт или работают нестабильно. MSI Pro H610M-E DDR4 закрывает этот сценарий без дополнительных адаптеров и проблем совместимости».

С чем сравнить в России — конкуренты mATX H610 DDR4

На российском рынке MSI Pro H610M-E DDR4 конкурирует с платами ASUS, Gigabyte и ASRock аналогичного класса. Все четыре модели в сравнении — mATX, LGA 1700, H610, DDR4. Разница — в наборе видеовыходов, наличии COM-порта и RGB-разъёма.

По данным открытых спецификаций производителей, MSI Pro H610M-E DDR4 — единственная в этой выборке плата с одновременным наличием COM-порта, трёх видеовыходов (HDMI + DP + VGA) и RGB-разъёма. Для сборок без RS-232-оборудования и без необходимости в VGA ASUS PRIME H610M-A D4 — функциональная альтернатива. Для минимальной стоимости сборки без дополнительных интерфейсов — Gigabyte H610M S2H DDR4.

Инженерный компромисс H610 — что недоступно и когда нужна другая плата

Чипсет H610 — намеренно ограниченная платформа. Понимание этих ограничений помогает избежать разочарований при выборе MSI Pro H610M-E DDR4 под задачи, которые плата не предназначена закрывать.

Что заблокировано в H610 по сравнению с B760 и Z790

MSI Pro H610M-E DDR4 на базе Intel H610 не поддерживает: разгон процессора (нужен Z790 или Z690), разгон памяти выше 3200 МГц (нужен B760/Z790), DDR5 (аппаратно несовместима), дополнительные PCIe x1 слоты (чипсет не предоставляет линии). Это ценовой сегмент, а не конструктивный недостаток.

По наблюдениям специалистов FormulaTV, покупатели, планирующие апгрейд через 1–2 года, нередко меняют H610-плату вместе с памятью при переходе на DDR5. H610 — финальная конфигурация под конкретную задачу, не апгрейдируемая. Если бюджет позволяет — B760 на том же LGA 1700 даёт разгон памяти, больше PCIe-линий и поддержку DDR5 в отдельных моделях.

Типичные ошибки при сборке на MSI Pro H610M-E DDR4

1) Установить Core i9-12900K с расчётом на полную производительность в длительной нагрузке — плата стабильно работает, но VRM при рендеринге часами перегревается заметнее, чем на H770/B760 с аналогичным чипом.

2) Купить DDR5-память в надежде на совместимость — DDR5 физически несовместима с DDR4-слотами: другое напряжение, другой ключ, другой разъём. Система не запустится.

3) Поставить флагманский NVMe PCIe 4.0 (например, Samsung 990 Pro) ради максимальной скорости чтения — слот M.2 работает в режиме PCIe 3.0 x4, реальная скорость ограничена ~3500 МБ/с вместо паспортных 7000+ МБ/с.

Совет от Редакции FormulaTV: «Перед покупкой ответьте на два вопроса: нужен ли разгон или DDR5 в горизонте 2–3 лет? Нужны ли дополнительные PCIe-слоты? Если нет — MSI Pro H610M-E DDR4 с гарантией MSI 3 года закрывает задачу без лишней переплаты. Если да — сразу смотрите на B760, сокет LGA 1700 при этом тот же».

Взгляд с другой стороны

Контраргумент. Зачем покупать H610, если B760-платы на том же сокете LGA 1700 стоят ненамного дороже и дают разгон памяти, больше PCIe-линий и поддержку DDR5 в части моделей?

Когда аргумент валиден. При самостоятельной домашней сборке, где планируется апгрейд через год-два, B760 действительно рациональнее — гибкости больше, а разница в цене невелика. Для игровой машины или рабочей станции с тяжёлым рендерингом H610 — не оптимальный выбор из-за ограниченной подсистемы питания.

Ответ. H610 выигрывает в корпоративных тендерах с фиксированной конфигурацией (нет риска самовольного разгона пользователями), в промышленных применениях с обязательным COM-портом и в ситуациях, где важна минимальная стоимость платформы при известном сроке эксплуатации. Для частного пользователя с бюджетом «минимум на несколько лет» — это честный выбор при понимании ограничений.
