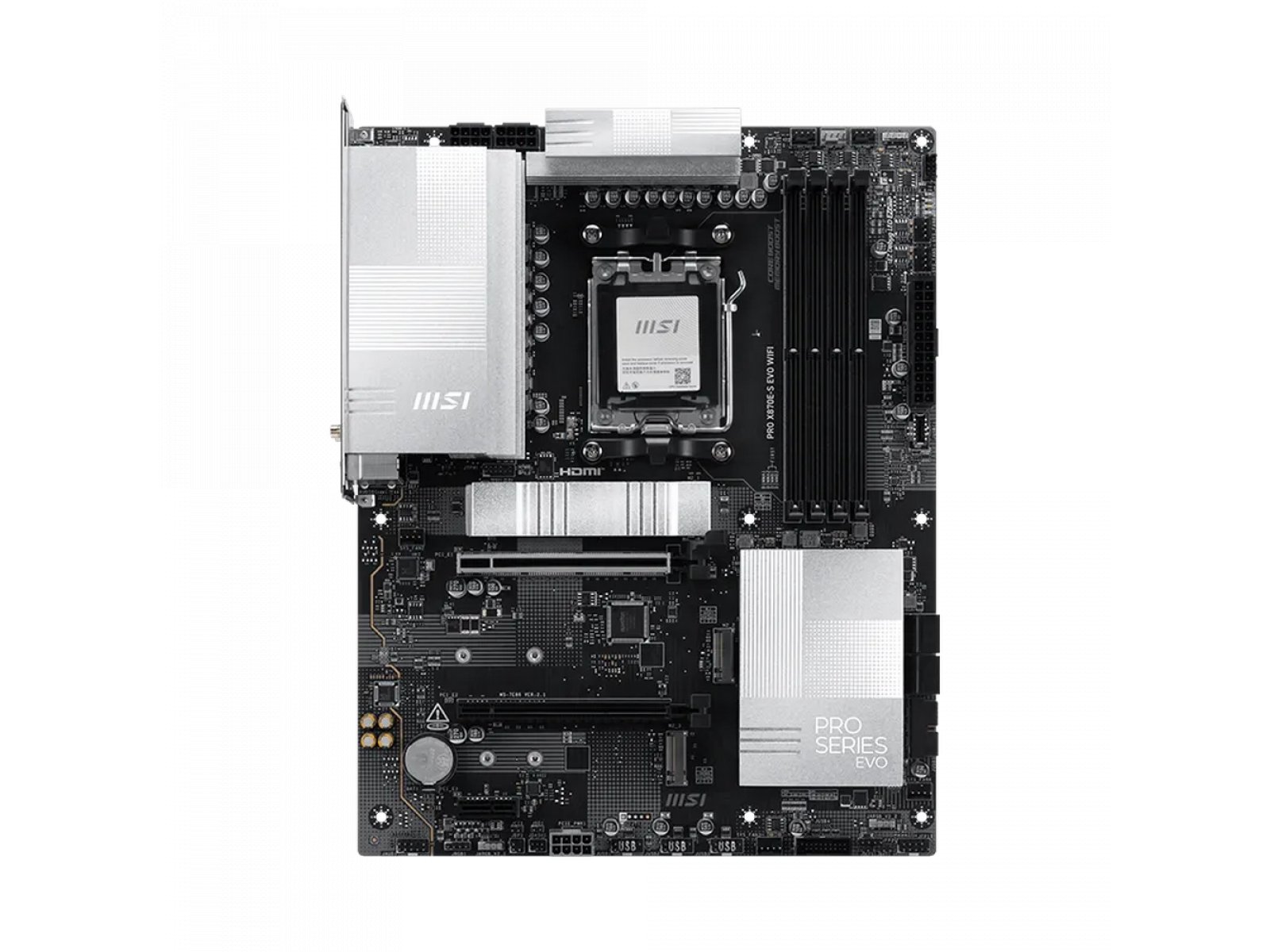

Материнская плата MSI Pro X870e-s Evo Wifi X870e, Socket AM5, AMD X870E, ATX, RTL

MSI PRO X870E-S EVO WIFI — материнская плата форм-фактора ATX на чипсете AMD X870E с сокетом AM5, предназначенная для сборки производительных ПК на процессорах AMD Ryzen серий Granite Ridge, Phoenix и Raphael. Поддерживает DDR5 до 8200 МГц, три слота M.2 (один PCIe 5.0), Wi-Fi 7 и 5-гигабитный Ethernet.

• Чипсет: AMD X870E, сокет AM5
• Память: 4 × DDR5 DIMM, до 256 ГБ, 4800–8200 МГц
• Накопители: 3 × M.2 (1 × PCIe 5.0, 2 × PCIe 4.0) + 4 × SATA
• Для кого: производительные сборки под Ryzen 7000/9000, оверклокинг, рабочие станции

Коротко — для кого эта материнская плата

MSI PRO X870E-S EVO WIFI ориентирована на пользователей, которым нужна надёжная основа под топовые процессоры AMD Ryzen с возможностью разгона памяти и подключения высокоскоростных NVMe-накопителей. Это не бюджетное решение и не флагман с оверклокерскими излишествами — плата занимает прагматичную нишу: максимум актуальных интерфейсов без переплаты за RGB-экосистему премиум-класса.

Схема питания 12+2+1 фаз с пассивным охлаждением зоны VRM обеспечивает стабильную работу даже при длительной нагрузке на старшие Ryzen. Wi-Fi 7 и 5G Ethernet от Realtek 8126VB закрывают потребности как в проводном, так и беспроводном подключении без отдельного сетевого адаптера.

Главные плюсы и ограничения MSI PRO X870E-S EVO WIFI

Плата предлагает актуальный набор интерфейсов для сборки 2024–2025 года без характерных компромиссов массового сегмента.

• ✓ Слот M.2 PCIe 5.0 x4 — максимальная пропускная способность для NVMe Gen5
• ✓ Wi-Fi 7 (802.11be) + 5 Гбит/с Ethernet на борту — не нужны отдельные карты
• ✓ Поддержка DDR5 до 8200 МГц — запас для разгона памяти
• ✓ Кнопки Flash BIOS и очистки CMOS на плате — удобство при настройке
• ✓ USB4 на задней панели — совместимость с Thunderbolt-устройствами

• ✗ Только один слот PCIe x16 — нет возможности мультиграфики конфигураций
• ✗ Звуковой чипсет Realtek ALC897 — начального уровня, без ESS или ЦАП премиум-класса
• ✗ Без дисплея POST-кодов — диагностика при старте менее удобна

Процессор, память и питание — основа производительности

Совместимость MSI PRO X870E-S EVO WIFI с процессорами AMD

MSI PRO X870E-S EVO WIFI поддерживает процессоры AMD в сокете AM5 трёх поколений: Granite Ridge (Ryzen 9000), Phoenix и Raphael (Ryzen 7000). Чипсет AMD X870E — старший в линейке AM5, обеспечивает расширенные возможности по количеству линий PCIe и USB.

Разъём питания процессора — 8pin + 8pin. Схема питания 12+2+1 фаз с пассивным охлаждением зоны VRM позволяет работать с 16-ядерными Ryzen без дросселирования при длительных нагрузках — рендеринг, компиляция, архивирование. Зона VRM охлаждается пассивно: в стандартном корпусе с вентиляцией этого достаточно, при экстремальном разгоне рекомендуется обеспечить обдув.

По наблюдениям специалистов редакции FormulaTV в условиях шоурума, плата демонстрирует стабильный старт с процессорами Ryzen 7000 без дополнительных настроек BIOS — EXPO-профили памяти активируются штатно.

DDR5 до 8200 МГц — реальные возможности разгона памяти

MSI PRO X870E-S EVO WIFI оснащена четырьмя слотами DIMM для памяти DDR5, поддерживая диапазон частот от 4800 до 8200 МГц в двухканальном режиме. Максимальный объём — 256 ГБ (4 × 64 ГБ при использовании модулей такой ёмкости).

Верхняя граница 8200 МГц — актуальная спецификация для разгона: большинство комплектов DDR5 XMP/EXPO попадают в диапазон 6000–7200 МГц, что укладывается в официально поддерживаемый диапазон. Для рабочих станций с требовательными задачами к латентности (видеомонтаж, 3D-рендеринг) имеет смысл использовать пары с низкими таймингами при частоте 6000–6400 МГц.

Совет от редакции FormulaTV: «При первом запуске системы выбирайте режим EXPO в BIOS до того, как устанавливать ОС — это позволит операционной системе сразу видеть реальную частоту памяти и корректно настроить планировщик задач. Смена профиля после установки Windows требует дополнительной настройки виртуальной памяти».

Накопители — три M.2 и четыре SATA

M.2 PCIe 5.0 в MSI PRO X870E-S EVO WIFI — прирост скорости для NVMe Gen5

MSI PRO X870E-S EVO WIFI предоставляет три слота M.2: один работает по интерфейсу PCIe 5.0 x4 (форматы 2260/2280), два — по PCIe 4.0 x4 (2260/2280 и 2280/22110 соответственно). Слот PCIe 5.0 покрывает потребности в NVMe Gen5-накопителях с пропускной способностью до 14 ГБ/с.

Первый слот M.2 оснащён пассивным охлаждением — теплорассеивающая пластина в комплекте. Накопители PCIe 5.0 греются заметно сильнее Gen4: без термопрокладки и пластины они могут уходить в троттлинг при продолжительной записи больших массивов данных.

Четыре порта SATA с поддержкой RAID 0/1/5/10 остаются актуальными для хранения архивов, медиатек и резервных копий. M.2 RAID поддерживает режимы 0/1/5.

Совет от редакции FormulaTV: «Если в сборке планируется NVMe Gen5 как системный диск и два Gen4 для данных, устанавливайте Gen5 в первый слот M.2 (с охлаждением), а не в любой доступный — только первый слот гарантирует PCIe 5.0 x4. Размещение рабочих данных на 22110-формате в третьем слоте удобно для серверных накопителей увеличенной длины».

Подключение и порты — задняя панель и внутренние разъёмы

USB-порты MSI PRO X870E-S EVO WIFI на задней панели

MSI PRO X870E-S EVO WIFI предлагает на задней панели разнообразный набор USB: 4 × USB 2.0, 2 × USB 3.2 Gen 1, 2 × USB 3.2 Gen 2, 1 × USB 3.2 Gen 2x2 (Type-C, до 20 Гбит/с) и 1 × USB4 (Type-C, до 40 Гбит/с). Последний совместим с устройствами Thunderbolt 3/4 при использовании соответствующих аксессуаров.

USB 2.0 портов четыре — достаточно для клавиатуры, мыши, ключей беспроводных устройств и USB-хаба одновременно. USB4 Type-C покрывает подключение внешних SSD на полной скорости или мониторов через DisplayPort Alt Mode.

На задней панели также расположены: один порт HDMI (для встроенной графики процессора), порт RJ-45 (5 Гбит/с Ethernet) и антенные разъёмы Wi-Fi — антенна входит в комплект поставки.

Внутренние разъёмы и управление охлаждением

Внутри корпуса MSI PRO X870E-S EVO WIFI обеспечивает подключение: 2 × USB 3.2 Gen 1 (19-pin), 3 × USB 2.0 (9-pin), 1 × USB 3.2 Gen 2 Type-C — итого достаточно для панелей корпуса с разными портами одновременно. Шесть разъёмов для корпусных вентиляторов (4-pin PWM) плюс отдельный 4-pin для процессорного кулера обеспечивают гибкое управление охлаждением.

Для систем с подсветкой — 3 × ARGB 5V (3-pin) и 1 × RGB 12V (4-pin), синхронизация через MSI Mystic Light. Разъём M.2 (E) под модуль беспроводной связи присутствует, но Wi-Fi 7 уже интегрирован на плате.

Сеть и беспроводная связь — Wi-Fi 7 и 5G Ethernet

Wi-Fi 7 и Bluetooth 5.4 в MSI PRO X870E-S EVO WIFI

MSI PRO X870E-S EVO WIFI оснащена модулем Wi-Fi 7 (802.11be) с поддержкой Bluetooth 5.4. Wi-Fi 7 обеспечивает работу в диапазонах 2.4/5/6 ГГц с поддержкой Multi-Link Operation — это позволяет одновременно использовать несколько частотных диапазонов для повышения пропускной способности и снижения задержек.

Проводная сеть реализована через адаптер Realtek 8126VB со скоростью 5 Гбит/с — в пять раз быстрее стандартного гигабитного порта. Актуально при работе с NAS, локальными хранилищами или при частой передаче больших файлов внутри сети. По информации производителя, адаптер поддерживает энергосберегающие режимы IEEE 802.3az.

С чем сравнить в России — аналоги на X870E и B850

По информации редакции FormulaTV, MSI PRO X870E-S EVO WIFI в своём ценовом сегменте выигрывает по сочетанию цена/функциональность на фоне ASUS ROG STRIX, который предлагает больше слотов PCIe 5.0, но заметно дороже. Gigabyte AORUS Master — ближайший конкурент с похожим набором, разница в деталях VRM и дополнительном ПО.

Дизайн, форм-фактор и монтаж

ATX-форм-фактор и размеры MSI PRO X870E-S EVO WIFI

MSI PRO X870E-S EVO WIFI выполнена в стандарте ATX (305 × 244 мм) — совместима с подавляющим большинством корпусов Mid-Tower и Full-Tower. Стандартное расположение монтажных отверстий обеспечивает установку в корпуса, поддерживающие ATX без адаптеров.

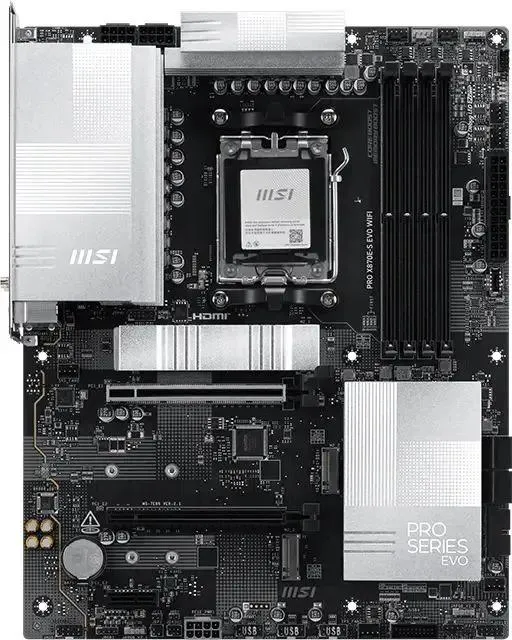

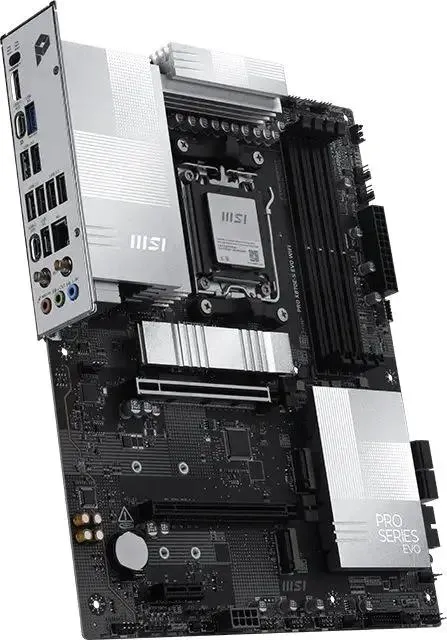

Пассивное охлаждение чипсета, зоны VRM и первого слота M.2 реализовано массивными алюминиевыми радиаторами — они занимают значительную часть площади платы и визуально формируют строгий профессиональный облик без избыточного RGB. Подсветка есть (MSI Mystic Light, 3 × ARGB + 1 × RGB), но она сдержанная — PRO-линейка MSI традиционно ориентирована на рабочий вид, а не на игровую эстетику.

Кнопки Flash BIOS и очистки CMOS вынесены на плату — полезно при отладке системы без установленного процессора или при откате неудачного разгона.

Комплектация MSI PRO X870E-S EVO WIFI из коробки

В комплект поставки MSI PRO X870E-S EVO WIFI входят: материнская плата, крепёжный комплект, комплект кабелей (SATA), Wi-Fi антенна и документация. Кронштейн для задней панели корпуса (I/O Shield) интегрирован в плату — устанавливать его отдельно не нужно.

Как мы к этому пришли — эволюция платформы AM5 и X870E

Платформа AM5 появилась в 2022 году вместе с Ryzen 7000 (Raphael) и изначально предлагала чипсеты X670E, X670, B650E и B650. X870E — следующее поколение, представленное в 2024 году вместе с Ryzen 9000 (Granite Ridge): главные отличия от X670E — обязательный PCIe 5.0 для M.2, улучшенная поддержка USB4 и Wi-Fi 7 как стандарт для старших чипсетов.

MSI PRO-линейка исторически занимает нишу между массовыми MAG-платами и премиальными MEG — профессиональный инструмент без оверклокерских излишеств, с упором на стабильность и актуальные интерфейсы. PRO X870E-S EVO WIFI следует этой логике: чипсет X870E даёт максимум линий PCIe и USB, схема питания рассчитана на старшие Ryzen, при этом нет двойного Thunderbolt или пятилетней гарантии, как у MEG-серии.

Инженерный компромисс

Главный trade-off MSI PRO X870E-S EVO WIFI — один слот PCIe x16 против расширяемости. Чипсет X870E физически предоставляет больше линий, но MSI в PRO-версии реализовала один полноскоростной PCIe 5.0 x16 для видеокарты и один PCIe 4.0 x4 для карт расширения. Это решение для 99% пользователей избыточно не ощущается, но при необходимости установить две карты расширения (например, видеокарта + Thunderbolt-контроллер) второй слот работает в режиме x4 — узкое место для PCIe 4.0 x16-карт.

Второй компромисс — звук. Realtek ALC897 — честный кодек уровня «встроенный звук без претензий». Для геймеров и большинства пользователей достаточно. Аудиофилам или профессионалам, работающим со звуком, потребуется внешний ЦАП или звуковая карта.

Взгляд с другой стороны

Контраргумент. Зачем платить за X870E, если B850 стоит дешевле и предлагает PCIe 5.0 для M.2?

Когда валиден. Если в сборке нет планов по одновременному использованию нескольких USB4-устройств, NAS на 5 Гбит/с и активному разгону памяти выше 6400 МГц — B850 закроет большинство задач при меньшем бюджете.

Ответ. X870E оправдан, когда в одной сборке нужны: USB4 без компромиссов, 5G Ethernet, Wi-Fi 7, три M.2 с одним PCIe 5.0, RAID на SATA и поддержка памяти выше 7200 МГц. Если из этого списка нужно только одно-два — смотрите на B850. Если нужны три и больше пункта — разница в цене оправдана.

Ошибки и их цена

1) Установка памяти в слоты 1 и 3 вместо 2 и 4 при двухканальном режиме — система запустится, но работает в одноканальном режиме с потерей ~20% производительности памяти. Цена: заметное снижение скорости без видимой причины.

2) Использование блока питания без 8+8 pin коннектора для процессора — при одном 8-pin БП работает, но при длительной нагрузке на старшие Ryzen (особенно 16-ядерные) возможно ограничение по питанию. Цена: снижение пиковой производительности процессора и риск нестабильной работы.

3) Установка NVMe Gen5 в слоты M.2 №2 или №3 вместо первого — второй и третий слоты PCIe 4.0 x4, скорость Gen5-накопителя упадёт вдвое. Цена: дорогой накопитель работает на половину своих возможностей.

Вопросы и ответы о MSI PRO X870E-S EVO WIFI
