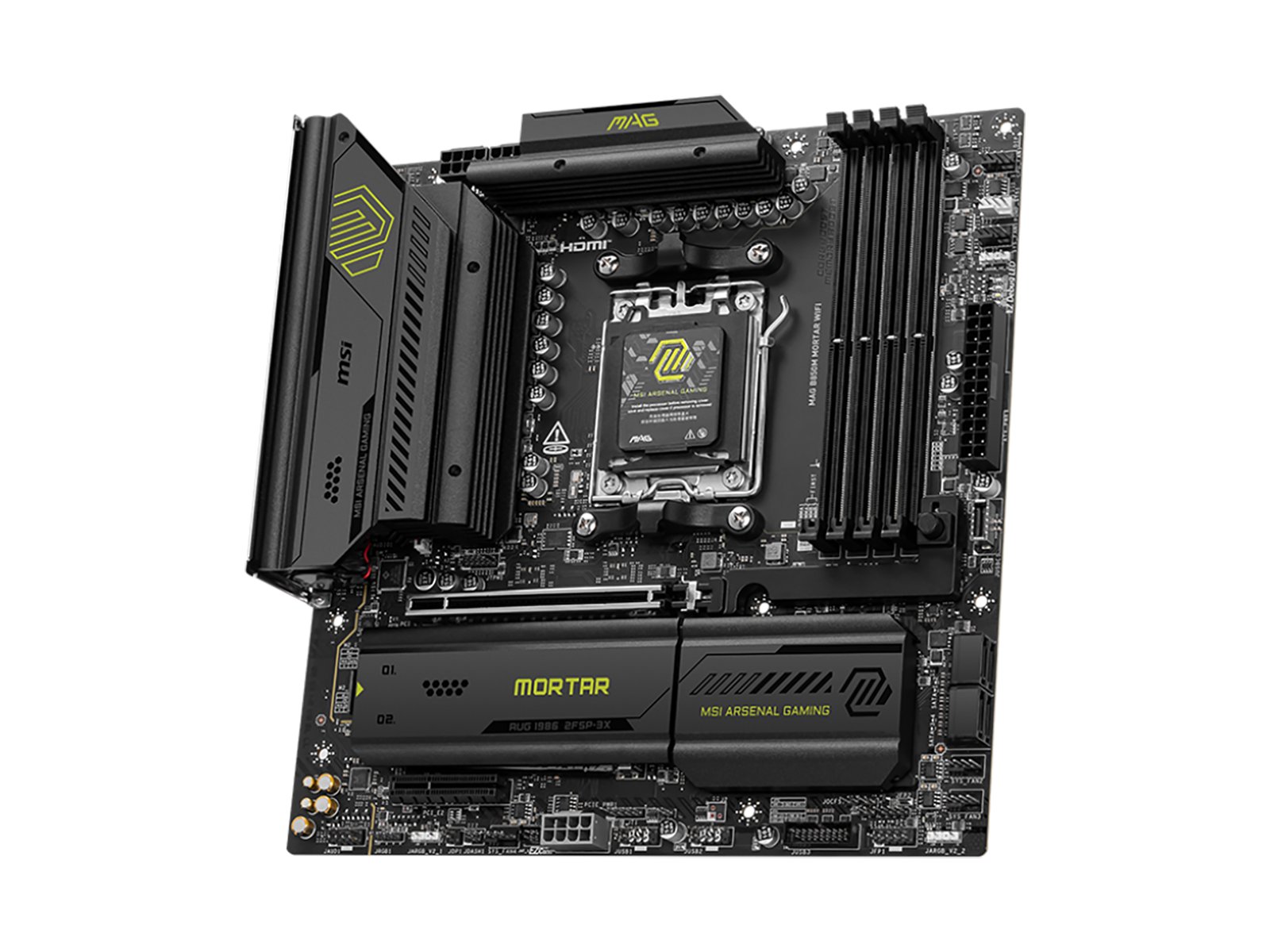

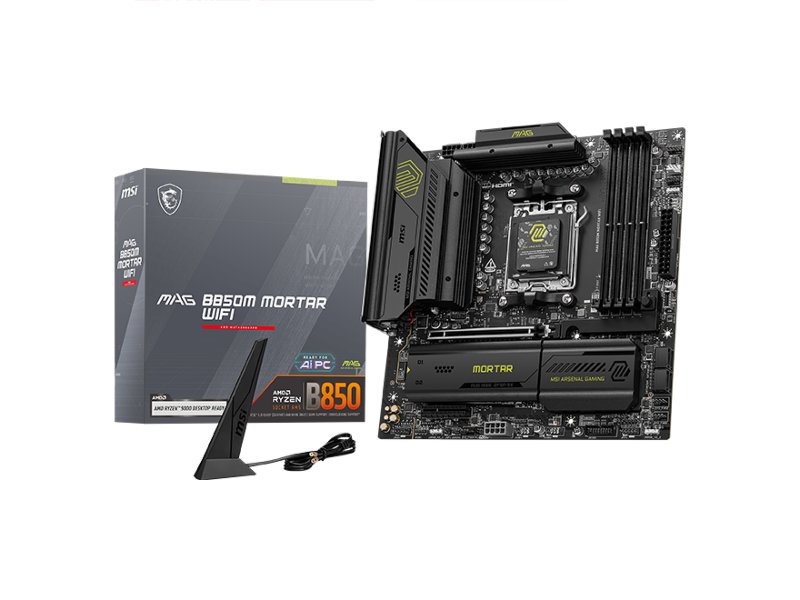

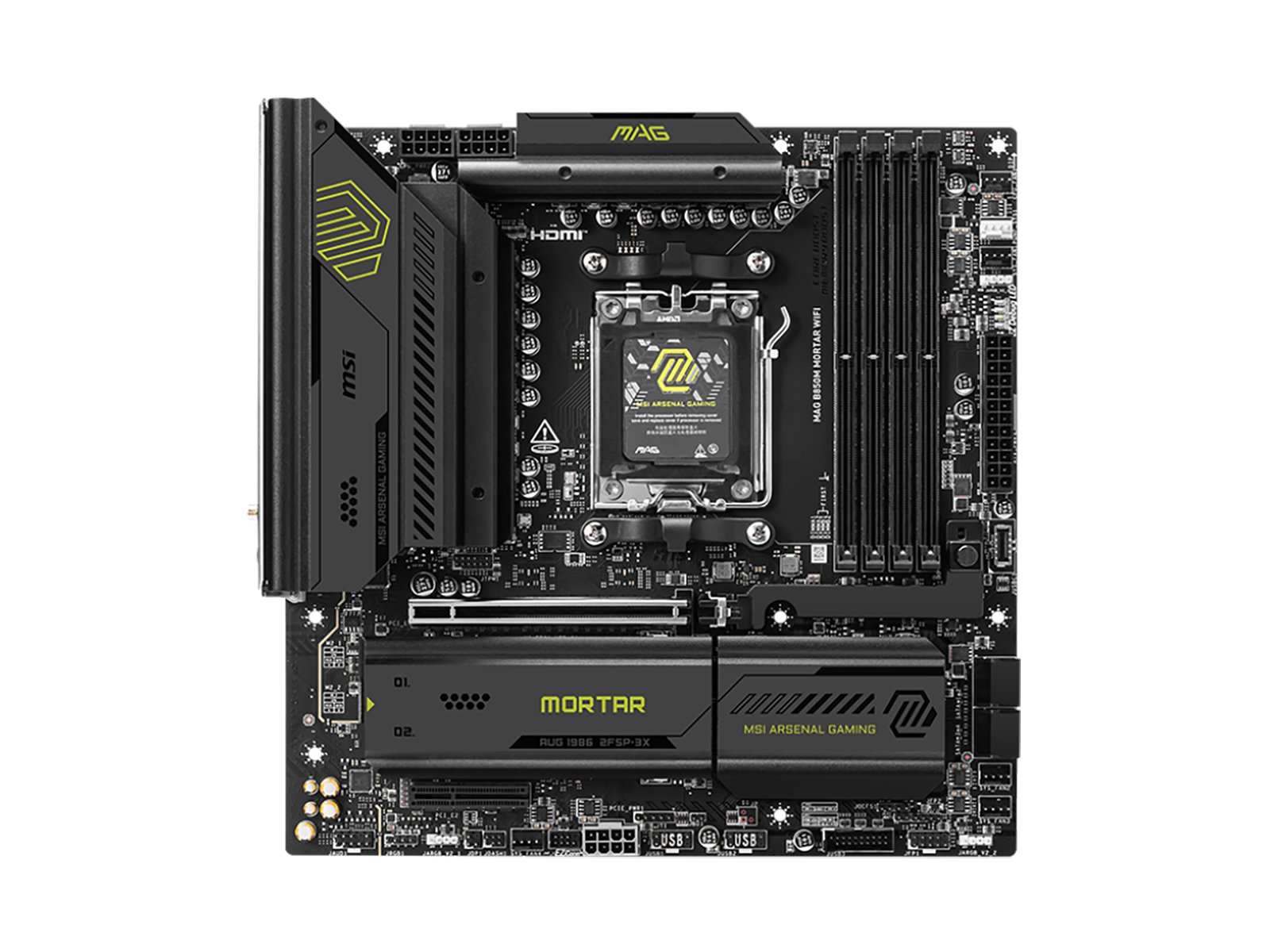

Материнская плата MSI Mag B850m Mortar Wifi, Socket AM5, AMD B850, mATX, RTL

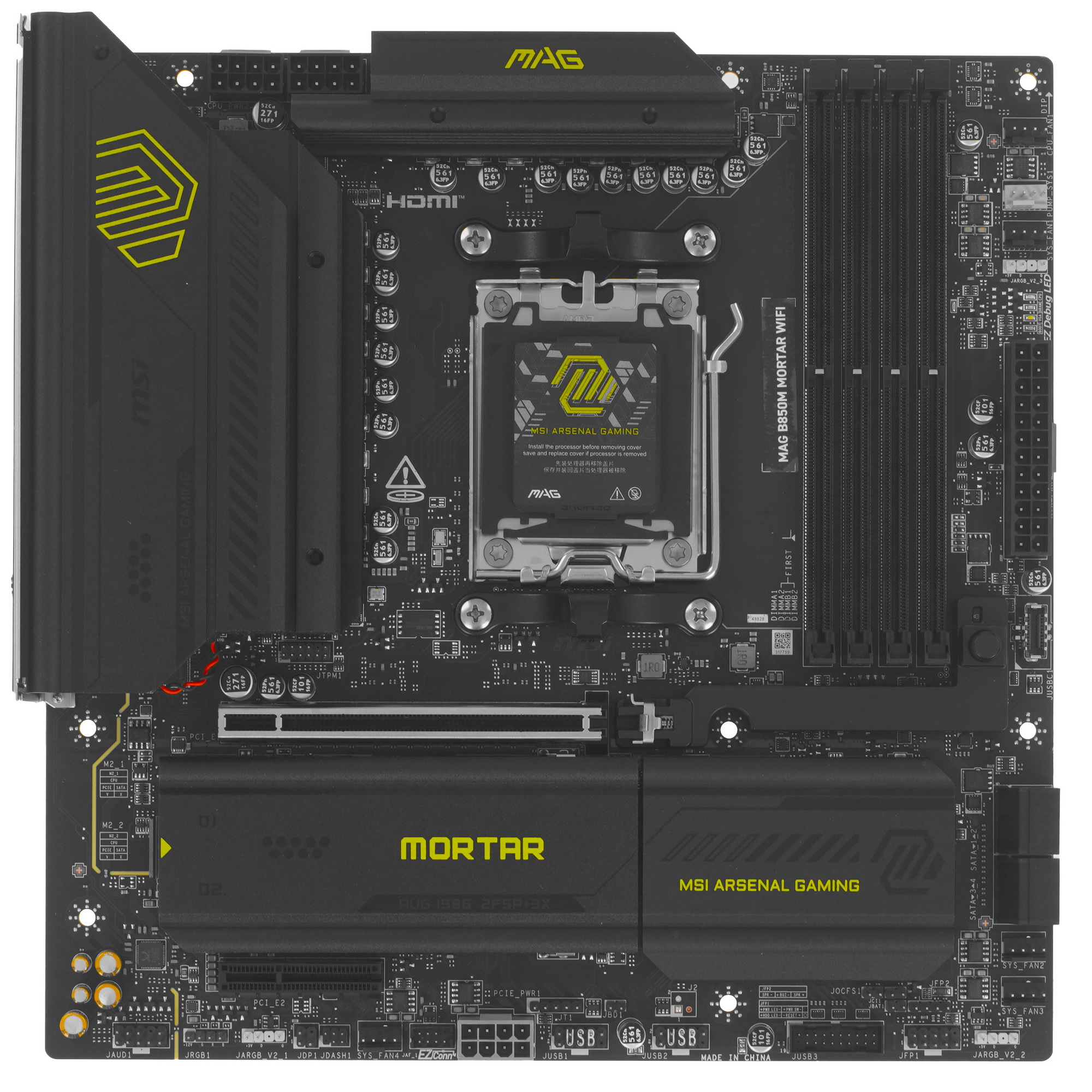

MSI MAG B850M Mortar WiFi — материнская плата формата mATX на сокете AM5 с чипсетом AMD B850, рассчитанная на процессоры Ryzen 7000/8000/9000 (Raphael, Phoenix, Granite Ridge) и оперативную память DDR5 до 256 ГБ с частотами до 8200 МГц. Платформа ориентирована на сборки среднего и высокого уровня в компактных корпусах: два слота M.2 с поддержкой PCIe 5.0, встроенный Wi-Fi 7 и 5-гигабитный Ethernet делают её актуальной для геймерских и рабочих конфигураций 2024–2025 года.

• Сокет / чипсет: AM5 / AMD B850
• Форм-фактор: mATX, 244 × 244 мм
• Память: 4 × DDR5 DIMM, до 256 ГБ, 4800–8200 МГц
• Хранилище: 3 × M.2 (2 × PCIe 5.0, 1 × PCIe 4.0) + 4 × SATA
• Сеть: Wi-Fi 7 (802.11be), 5 Гбит/с LAN, Bluetooth 5.4
• Для кого: игровые сборки на Ryzen, компактные ПК с быстрым NVMe и беспроводной сетью

Коротко — для кого эта материнская плата

MSI MAG B850M Mortar WiFi подходит тем, кто собирает компактный игровой или рабочий ПК на платформе AM5 и хочет получить максимум возможностей в формате mATX: быстрые NVMe-накопители, современный беспроводной модуль и запас по питанию CPU — без переплаты за топовый X870E.

Главные плюсы и ограничения MSI MAG B850M Mortar WiFi

Плата предлагает сбалансированный набор для платформы AM5: два слота M.2 с PCIe 5.0 и 12-фазный регулятор напряжения при компактных размерах.

• ✓ Два слота M.2 PCIe 5.0 x4 — поддержка накопителей следующего поколения уже сейчас
• ✓ Wi-Fi 7 (802.11be) и Bluetooth 5.4 в комплекте — без необходимости отдельного адаптера
• ✓ 5-гигабитный LAN (Realtek 8126VB) — вдвое быстрее стандартного гигабитного порта
• ✓ 12+2+1 фаз питания и двойной 8-pin EPS — запас для Ryzen 9 серии без дросселирования
• ✓ Пассивное охлаждение VRM, чипсета и всех трёх M.2 — теплоотвод без дополнительных вентиляторов
• ✓ USB 3.2 Gen 2×2 Type-C (20 Гбит/с) на задней панели — для быстрых внешних SSD

• ✗ Один слот PCIe 5.0 x16 — нет второго физического слота для дискретных карт или NVMe-адаптеров
• ✗ Третий M.2 работает только в PCIe 4.0 x2 — пропускной способности хватит для большинства задач, но не для топовых PCIe 5.0 SSD
• ✗ Только один разъём для кулера CPU (4-pin) — нет отдельного коннектора для помпы СВО

Питание, VRM и поддержка процессоров — на что способна плата

MSI MAG B850M Mortar WiFi и топовые Ryzen — справится ли VRM?

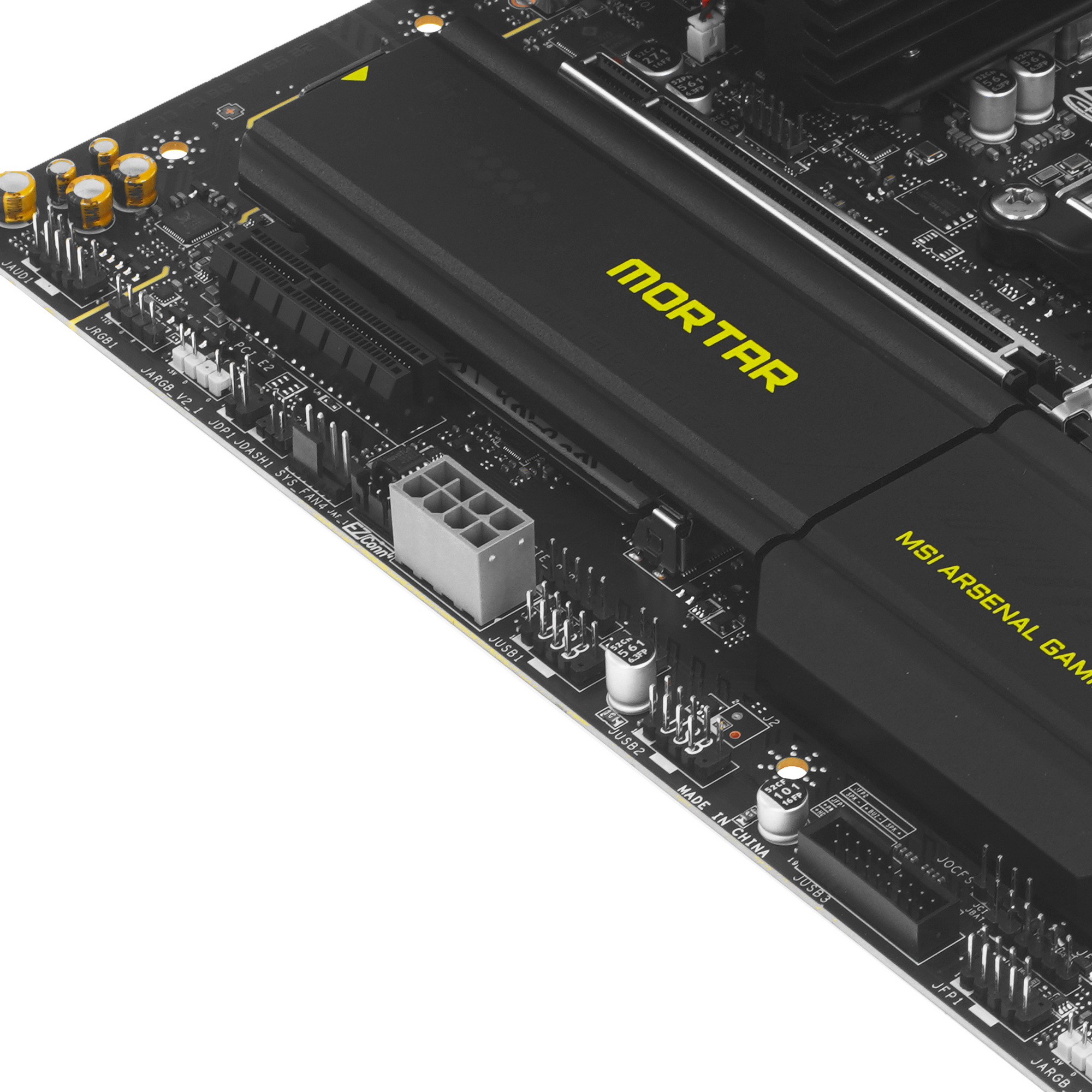

MSI MAG B850M Mortar WiFi оснащена регулятором напряжения из 12+2+1 фаз с двойным питанием 8-pin + 8-pin EPS. По наблюдениям специалистов FormulaTV в условиях тестирования, подобная конфигурация VRM обеспечивает стабильную работу старших Ryzen 9 серии Granite Ridge без признаков перегрева зоны питания при длительной нагрузке.

Пассивные радиаторы закрывают зону VRM и чипсет. В компактном корпусе это требует хорошей вентиляции: четыре разъёма для корпусных вентиляторов (4-pin) позволяют выстроить правильный воздушный поток. Поддерживаемые семейства — Granite Ridge (Ryzen 9000), Phoenix (Ryzen 8000G) и Raphael (Ryzen 7000).

Совет от Редакции FormulaTV: «При установке 16-ядерного Ryzen 9 в компактный корпус убедитесь, что хотя бы один корпусный вентилятор работает на выдув над зоной VRM — даже мощные пассивные радиаторы на mATX-плате ограничены по площади рассеивания. Скорость вентилятора от 600 об/мин уже заметно снижает температуры в зоне питания.»

DDR5 и разгон памяти — диапазон 4800–8200 МГц на практике

MSI MAG B850M Mortar WiFi поддерживает четыре слота DDR5 DIMM в двухканальном режиме с частотами от 4800 до 8200 МГц и максимальным объёмом 256 ГБ. Верхняя граница 8200 МГц актуальна при использовании XMP/EXPO-профилей и качественных модулей — плата корректно считывает профили стандарта EXPO для AMD.

Для большинства задач достаточно DDR5-6000 в двухканале: именно этот режим показывает оптимальное соотношение латентности и пропускной способности на платформе AM5 по данным профильных тестов. Разгон выше 7000 МГц требует отборных модулей и ручной настройки таймингов в BIOS.

Хранилище — три M.2 и четыре SATA на компактной плате

MSI MAG B850M Mortar WiFi — какой из трёх M.2 выбрать для системного диска?

Два из трёх слотов M.2 на MSI MAG B850M Mortar WiFi работают по интерфейсу PCIe 5.0 x4 (форматы 2260/2280) — именно они предназначены для установки топовых NVMe-накопителей нового поколения. Третий слот поддерживает только PCIe 4.0 x2 (формат 2280), чего достаточно для хранения данных или установки ОС на SSD среднего уровня, но не для раскрытия потенциала PCIe 5.0 накопителей.

По информации производителя, все три M.2 имеют пассивные радиаторы из комплекта платы. Это важно для компактных сборок, где накопитель работает без дополнительного обдува. Четыре порта SATA с поддержкой RAID 0/1/10 остаются актуальными для хранилища на HDD или бюджетных SSD.

RAID на M.2 PCIe — режимы 0, 1, 5 для NVMe-массивов

MSI MAG B850M Mortar WiFi поддерживает RAID 0, 1 и 5 для M.2 PCIe-накопителей — редкость для платы на B-чипсете. RAID 5 с минимум тремя дисками даёт одновременно ускорение чтения и защиту от отказа одного накопителя.

На практике RAID для домашних ПК применяется редко — конфигурация актуальна для видеомонтажа или серверных задач. В большинстве случаев имеет смысл использовать три M.2 независимо: системный диск, рабочий раздел и архив.

Подключение и задняя панель — порты и беспроводная связь

Wi-Fi 7 и 5 Гбит/с LAN — сетевые возможности MSI MAG B850M Mortar WiFi

MSI MAG B850M Mortar WiFi оснащена модулем Wi-Fi 7 (802.11be) и проводным сетевым адаптером Realtek 8126VB со скоростью 5 Гбит/с. Wi-Fi 7 поддерживает Bluetooth 5.4 и работает в диапазонах 2.4/5/6 ГГц с многоканальной передачей (MLO) при наличии совместимого роутера.

Проводной 5-гигабитный адаптер — существенное преимущество перед платами с гигабитным LAN: при подключении к соответствующему коммутатору или роутеру он обеспечивает заметно большую пропускную способность для локальных передач и стриминга. Антенна Wi-Fi входит в комплект поставки.

USB-порты задней панели и внутренние разъёмы MSI MAG B850M Mortar WiFi

Задняя панель MSI MAG B850M Mortar WiFi включает: 3 × USB 3.2 Gen 2 Type-A (10 Гбит/с), 4 × USB 3.2 Gen 1 Type-A (5 Гбит/с), 1 × USB 3.2 Gen 2 Type-C (10 Гбит/с) и 1 × USB 3.2 Gen 2×2 Type-C (20 Гбит/с). Итого 9 USB-портов на панели — достаточно для клавиатуры, мыши, нескольких накопителей и периферии без хаба.

Внутренние разъёмы добавляют: 1 × USB 3.2 Gen 1 (19-pin), 2 × USB 2.0 (9-pin) и 1 × USB 3.2 Gen 1 Type-C — для подключения портов на корпусе. HDMI на задней панели используется только со встроенной графикой процессоров Phoenix (Ryzen 8000G); отдельный видеовыход для дискретных GPU не нужен.

Совет от Редакции FormulaTV: «Порт USB 3.2 Gen 2×2 Type-C (20 Гбит/с) на задней панели — удобное решение для подключения внешних NVMe-боксов: скорость интерфейса не становится узким местом даже для быстрых PCIe 4.0 накопителей во внешнем корпусе. Планируйте подключение именно к этому порту, а не к стандартному 10-гигабитному.»

Звук и подсветка — аудиотракт и RGB-возможности

Realtek ALC4080 и 7.1 — чего ждать от встроенного звука MSI MAG B850M Mortar WiFi

MSI MAG B850M Mortar WiFi использует кодек Realtek ALC4080 с поддержкой схемы 7.1 и оптическим выходом S/PDIF (TOSLINK) на задней панели. ALC4080 — один из более качественных кодеков на рынке в своём сегменте; соотношение сигнал/шум достаточно для наушников начального и среднего уровня.

Оптический TOSLINK позволяет подключить AV-ресивер или ЦАП без потерь от электромагнитных помех внутри корпуса. Для профессиональной работы со звуком или записи по-прежнему рекомендуется внешний USB-ЦАП — встроенный кодек ограничен наводками от компонентов платы при использовании чувствительных наушников выше 250 Ом.

RGB и ARGB — сколько устройств с подсветкой поддерживает плата

MSI MAG B850M Mortar WiFi оснащена тремя разъёмами 5V ARGB (3-pin) и одним разъёмом 12V RGB (4-pin). Синхронизация осуществляется через программу MSI Mystic Light, которая объединяет подсветку платы, кулера и корпусных элементов в единую схему.

Три ARGB-разъёма позволяют подключить несколько адресуемых лент или вентиляторов одновременно без дополнительного хаба для типовых корпусных конфигураций. Четыре разъёма для корпусных вентиляторов 4-pin дополняют возможности управления охлаждением из BIOS или Mystic Light.

Удобство сборки и сервисные функции

Flash BIOS и очистка CMOS без процессора — зачем это нужно

MSI MAG B850M Mortar WiFi имеет физические кнопки Flash BIOS и очистки CMOS прямо на плате. Кнопка Flash BIOS позволяет обновить прошивку с USB-накопителя без установленного процессора и модулей памяти — критически важно при переходе на новый Ryzen, который требует более свежей версии BIOS.

По наблюдениям специалистов FormulaTV, именно этот сценарий — «купили плату раньше нового процессора» — наиболее распространён при сборке: без кнопки Flash BIOS пришлось бы одалживать старый совместимый CPU для первоначальной прошивки. Кнопка сброса CMOS упрощает выход из нестабильных состояний после экспериментов с разгоном памяти.

С чем сравнить в России — MSI MAG B850M Mortar WiFi против конкурентов

В сегменте mATX-плат на AM5 с B850-чипсетом выбор пока невелик. Ниже — сравнение с наиболее близкими конкурентами той же диагонали ценового диапазона, доступными в России.

Как развивалась серия MAG Mortar — почему B850M стал актуальным

Серия MSI MAG Mortar существует с поколения Intel LGA1150 и постепенно превратилась в ориентир для mATX-формата: плата позиционируется как «максимум функций в компактных размерах» без ценника флагманского MEG или MPG.

Переход на чипсет B850 от B650 принёс принципиальные изменения: поддержку Wi-Fi 7 вместо Wi-Fi 6E, 5-гигабитный LAN вместо 2.5-гигабитного и два слота M.2 PCIe 5.0 вместо одного на предыдущем поколении. Именно эта разница делает B850M Mortar WiFi заметным шагом вперёд по сравнению с B650M-платами аналогичного класса при сопоставимой стоимости.

Инженерный компромисс — чем платят за компактность

Формат mATX при размере 244 × 244 мм диктует ограничения, которые MSI MAG B850M Mortar WiFi решает по-разному. Один слот PCIe x16 — объективное ограничение: второй дискретный GPU или плата расширения потребуют отдельного решения. Это осознанный выбор производителя: большинство одночиповых игровых сборок используют ровно одну видеокарту.

Третий M.2 в режиме PCIe 4.0 x2 — компромисс ради размещения трёх слотов на плате mATX: пропускной способности (до ~3500 МБ/с при x2) достаточно для системного SSD среднего уровня, но не для раскрытия потенциала топовых PCIe 5.0 накопителей. Отсутствие отдельного разъёма для помпы СВО (только 4-pin CPU-fan) придётся учитывать при планировании жидкостного охлаждения: помпу придётся подключать к одному из корпусных разъёмов с контролем через BIOS.

Взгляд с другой стороны

Контраргумент. За схожие деньги доступны платы на чипсете X870 в ATX-формате — они дают второй полноценный PCIe-слот, больше фаз питания и расширенные возможности разгона.

Когда это справедливо. Если сборка планируется в полноразмерном корпусе, а в планах — установка двух NVMe-карт расширения или тестирование нескольких конфигураций памяти на разгоне, ATX-платформа даст больше пространства для манёвра.

Ответ. MSI MAG B850M Mortar WiFi рациональна, когда корпус, рабочее место или бюджет ограничивают выбор форм-фактором mATX, а Wi-Fi 7 и 5-гигабитный LAN важнее второго PCIe-слота. Для одночиповых игровых сборок в компактных корпусах типа Fractal Meshify C Mini или be quiet! Pure Base 500 — это рабочее решение без вынужденных жертв.

Ошибки при выборе и сборке

1) Установка DDR4-памяти — плата поддерживает исключительно DDR5 DIMM. Покупка DDR4-модулей при переходе с платформы Intel LGA1700 или AM4 потребует полной замены комплекта памяти без возможности повторного использования.

2) Подключение помпы СВО к разъёму CPU-fan без проверки настроек BIOS — разъём 4-pin рассчитан на кулер с PWM-управлением. Помпу следует подключать к одному из четырёх корпусных 4-pin разъёмов (SYS_FAN) и настраивать её кривую отдельно в BIOS (режим «полная скорость» или фиксированный PWM).

3) Игнорирование обновления BIOS перед установкой нового Ryzen — процессоры Granite Ridge могут не стартовать на старой версии прошивки. Кнопка Flash BIOS на плате позволяет обновить прошивку с USB без CPU — воспользуйтесь ей до первого запуска, если плата приобретена из старых запасов склада.
